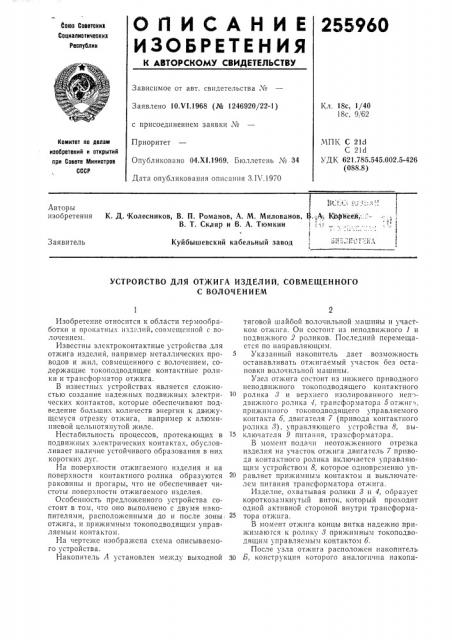

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

255960

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 18с, 1/40

18с, 9/62

Заявлено 10.V1.1968 (№ 1246920/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 04.XI.1969. Бюллетень ¹ 34

Дата опубликования описания 3.1у .1970

МПК С 21Л

С 21d

УДК 621.785.545.002.5-426 (088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

КЬфнеев,:.:. К. Д. Колесников, В. П. Романов, А. М. Милованов, .-;,АВ. T. Скляр и В. А. Тюмкин

Авторы изобретения

Заявитель

Куйбышевский кабельный завод

УСТРОЙСТВО ДЛЯ ОТЖИГА ИЗДЕЛИИ, СОВМЕЩЕННОГО

С ВОЛОЧЕНИЕМ

Изобретение относится к области термоооработки и прокатных изделий, совмещенной с волочснием.

Известны электроконтактные устройства для отжига изделии, например металлических проводов и жил, совмещенного с волочением, содержащие токоподводящие контактные ролики и трансформатор отжига.

В известных устройствах является сложностью создание надежных подвижных электри- 1О ческих контактов, которые обеспечивают подведение больших количеств энергии к движущемуся отрезку отжига, например к алюминиевой цсльнотянутой жиле.

Нестабильность процессов, протекающих в подви>кны Y электрических контактах, обуслоB ливает наличие устойчивого образования в них коротких дуг.

На поверхности от>кигаемого изделия и на поверхности контактного ролика образуются 2О раковины и прогары, что не обеспечивает чистоты поверхности отжигаемого изделия.

Особенность предло>кенного устройства состоит в том, что оно выполнено с двумя накопителями, расположенными до и после зоны отжига, и прижимным токоподводящим управляемым контактом.

На черте>ке изображена схема описываемого устройства.

Накопитель Л установлен между выходной ЗО тяговой шайбой волочильной машины и участKohl отжига. Оп состоит из Iгеподвижного 1 H подвижного 2 роликов. Последний перемещается по направляющим.

Указанный накопитель дает возможность останавливать отжигаемый участок без остановки волочильной машины.

Узел отжига состоит из ш1жнего приводного неподвижного токоподводящего контактного ролика 8 и верхнего изолированного неп>движного ролика 4, трансформатора 5 отжиг-1, прижимного токоподводящего управляемого контакта 6, двигателя 7 (прнвода контактного ролика 8), управляющего устройства 8, выключателя 9 питания, трансформатора.

В момент подачи неотожжснного отрезка изделия на участок отжига двигатель 7 привода контактного ролика включается управляющим устройством 8, которое одновременно управляет прижимным контактом и выклIочателем питания трансформатора отжига.

Изделие, охватывая ролики 8 н 4, образует короткозамкнутый виток, который проходит одной активной стороной внутри трансформатора отжпга.

В момент отжига концы витка надежно прижимаюгся к ролику 8 прижимным токоподводящим управляемым контактом 6.

После узла отжига расположен накопитель

Б, конструкция которого аналоп1чна накопи255960 оа

) Ощ Яттльнт

Составитель Л. Ермакова

Редактор Е. И. Кривенко Техред Л. В. Куклина Корректоры: Л. Корогод и В. Петрова

Заказ 571/6 Тираж 480 Подписное

Ц1!И11ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Рау1нская нгб., д. 4j5

Типография, пр. Сапунова, 2 телю А. Накопитель Б обеспечивает возмохкность нспрср:1вной работы приемника волочильного стана.

Работа устройства осуществляется слсдуюff;ffu образом.

Вклю:12foT волочильный стан, подвижнь1й ролик 2 пако11итсля А находится в н1и нем положении. Выключатель 9 подает питан;1с на перВичн 1 fo of5i foTK) трансформатора б отжига.

Подвижный ролик 2 накопителя Б находится

B крайнем верхнем положении.

Г1ри поступлении изделия с волочильной машины на участок отжига с опрсдсле;щой скоростью ролик 2 накопителя А перемещается вверх.

В то >ке время приемное устройство пргп1нмает изделие, перемещающееся с той жс скоростью, при этом подвижной ролик 2 накопителя Б перемещается вниз.

При этом управляющее устройство включает прижимной токоподводящий управляемый контакт б. Последний, прижимая концы витка к токопроводящему ролику 8, зажимает виток, который, проходя через трансформатор отжи13, замыкается накоротко. В момент замыка- ния витка управляющее устройство 8 включает ток отжига.

По окончании отжига изделия па участке

Nc2Kp) конта 1 тнf>1м ро:1иком 8 H po IHIiobi 4 viiравляющес устройство 8 дает команду на выключение выключателя 9 и отпускапис прихкимного контакта 6, à также на включение двигателя 7.

Отожжснное изделие с участка отжига поступает в накопитель Б. При этом подвижный ролик 2 накопителя А перемещается в нижнее положение, подвижный ролик 2 накопителя Б перемещается в крайнее верхнее положение.

11осле этого управляющее устройство 8 дает команды: на отключение двигателя привода контактного ролика 8, прижим токоподводящего копгакта б и включение выключателя 9.

Затем работа устройства повторяется.

Изделия, отожжепные с помощью такого устройства, имеют хорошую чистоту поверхности и качественный отжиг как по сечению, так и по длине.

Данное устройство рассчитано в основном для отжига, совмещенного с тяжелым волочением.

Предмет изобретения

Устройство для отжига изделий, совмещенного с волочением, содержащее токоподводящий контактный ролик и трансформатор отжига, отличаюи1ееся тем, что, с целью устранения элсктроэрозии в электрическом контакте н получения изделий с высокой чистотой поверхности, оно снабжено двумя накопителями, установленными до и после участка отжига, и прижимным токоподводящим управляемым контактом.
