Регистр с многозначным амплитудным представлением информации

Регистр с многозначным амплитудным представлением информации

Иллюстрации

Показать все

Реферат

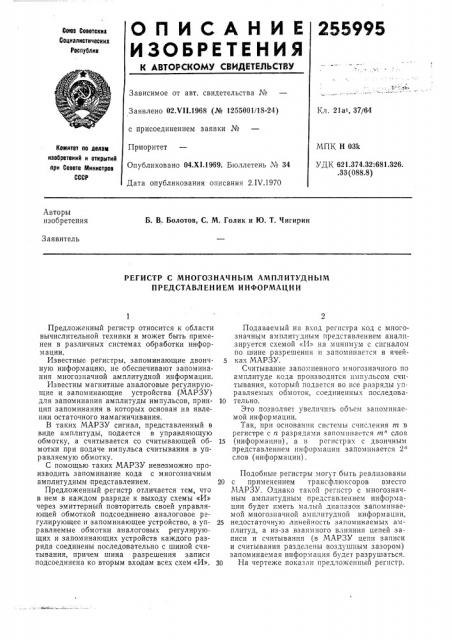

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02 т 11.1968 (№ 1255001/18-24) с присоединением заявки №

Приоритет

Опубликовано 04.Х1.1969. Бюллетень ¹ 34

Дата опубликования описания 2.IV.1970

1 л. 2la>, 37/64

МПК, Н 03k

УДК 621.374.32;681.326. .33 (088.8) Комитет по делаи изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

Б. В. Болотов, С. М. Голик и Ю. T. Чигирин

Заявитель

РЕГИСТР С МНОГОЗНАЧНЫМ АМПЛИТУДНЫМ

11 P ЕДСТАВЛ Е Н И ЕМ И НФОРМАЦИ И

Предложенный регистр относится к области вычислительной техники и может быть применен в различных системах обработки информ ации.

Известные регистры, запоминающие двоичную информацию, не обеспечивают запоминания многозначной амплитудной информации.

Известны магнитные аналоговые регулирующие и запоминающие устройства (МАРЗУ) для запоминания амплитуды импульсов, принцип запоминания в которых основан на явлении остаточного намагничивания.

В таких МАРЗУ сигнал, представленный в виде амплитуды, подается в управляющую обмотку, а считывается со считывающей обмотки при подаче импульса считывания в управляемую обмотку.

С помощью таких МАРЗУ невозможно производить запоминание кода с многозначным амплитудным представлением.

Предложенный регистр отличается тем, что в нем в каждом разряде к выходу схемы «И» через эмиттерный повторитель своей управляющей обмоткой подсоединено аналоговое регулирующее и запоминающее устройство, а управляемые обмотки аналоговых регулирующих и запоминающих устройств каждого разряда соединены последовательно с шиной считывания, причем шина разрешения записи подсоединена ко вторым входам всех схем «И».

Подаваемый на вход регистра код с многозначнЫм амплитудным представлением анализируется схемой «И» на минимум с сигналом по шине разрешенпя и запомпнастся в ячей5 ках МАРЗУ.

Считывание запомненного многозначного по амплитуде кода производится импульсом считывания, которьш подается во все разряды управляемых обмоток, соединенных последова10 тельно.

Это позволяет увеличить объем запоминаемой информации.

Так, прн основании системы счисления m в регистре с и разрядами запоминается т слов

15 (информации), а в регистрах с двоичным представлением информации запоминается 2" слов (информации).

Подобные регистры могут быть реализованы

20 с применением трансфлюксоров вместо

МАРЗУ. Однако такой регистр с многозначным амплитудным представлением информации будет иметь малый диапазон запоминаемой многозначной амплитудной информации, 25 недостаточную линейность запоминаемых амплитуд, а из-за взаимного влияния цепей записи и считывания (в МАРЗУ цепи записи и считывания разделены воздушным зазором) запоминаемая информация будет разрушаться.

30 На чертеже показан предложенный регистр.

255995

t (xg) =min(xy), Типография, пр. Сапунова, 2

Регистр состоит из и разрядов, где л, определяется разрядностью подаваемой на его вход информации. Каждый разряд регистра содержит магнитное аналоговое регулирующее и запоминающее устро)ство 1, эмиттерный повторитель 2 и схему «И» 3.

Управляющая обмотка 4 МАРЗУ подсоединена к выходу эмиттерного повторителя 2, а его управляемая обмотка 5 — ко входам считывания б и 7. Обмотка постоянного подмагничивания 8 подсоединена к шинам подмагничивания 9 и 10.

Эмиттерный повторитель служит для согласования выходной цепи схемы «И» 8 со входом управляющей обмотки 4 МАРЗУ.

Схема «И» 8 служит для выделения минимального по амплитуде сигнала, который поступает на входы 11 и 12.

Рассмотрим работу одного разряда регистра, Разряд кода с многозначным амплитудным представлением информации поступает на первый вход 11 схемы «И» 3, на второй вход которой к катоду диода 18 подается импульс разрешения записи кода. Например, при десятичной системе счисления и источнике питания

14, равном 10 в, схема «И» 3 реализует функцию где х — сигнал на входе обмотки 4; у — сигнал на входе обмотки 7.

Сигнал с сопротивления 15 поступает на

5 эмиттерный повторитель и далее — в управляющую обмотку 4 МАРЗУ. Для считывания кода в обмотку считывания 5 по входу считывания б необходимо подать сигнал считывания.

10 Быстр одействие схем ы регистра зависит от частотных характеристик диодов и транзисторов.

Предмет изобретения

Регистр с многозначным амплитудным представлением информации, содержащий логические схемы «И» в каждом разряде, отличаюи4ийся тем, что, с целью увеличения функцио20 нальных возможностей, в нем в каждом разряде к выходу схемы «И» через эмиттерный повторитель своей управляющей обмоткой подсоединено аналоговое регулирующее и запоминающее устройство, а управляемые об25 мотки аналоговых регулирующих и запоминающих устройств каждого разряда соединены последовательно с шиной считывания, причем шина разрешения записи подсоединена ко вторым входам всех схем «И».
