Способ и устройство для передачи управляющей информации восходящей линии связи в системе беспроводной связи
Иллюстрации
Показать всеИзобретение относится к технике связи и может использоваться в устройстве для передачи управляющей информации восходящей линии связи. Технический результат состоит в повышении пропускной способности. Для этого в системе беспроводной связи осуществляют генерирование кодированных битов информации посредством выполнения канального кодирования над информационными битами информации UCI; генерирование последовательности модулирующих символов посредством модуляции кодированных битов информации; генерирование расширяющей последовательности посредством блочного расширения над последовательностями модулирующих символов с помощью ортогональной последовательности; и передачу расширяющей последовательности на базовую станцию через канал управления восходящей линии связи, причем информационные биты информации UCI содержат первую UCI последовательность битов и второй UCI информационный бит. 2 н. и 8 з.п. ф-лы, 22 ил., 9 табл.
Реферат
[Область техники]
(0001) Настоящее изобретение относится к беспроводной связи и, в частности, к способу и устройству для передачи управляющей информации восходящей линии связи в системе беспроводной связи.
[Уровень техники]
()0002) Для того, чтобы максимизировать эффективность ограниченных радио ресурсов, эффективная схема приема и передачи и различные способы ее использования были предложены в широкополосной беспроводной системе связи. Система мультиплексирования с ортогональным частотным разделением (OFDM), способная снизить межсимвольные помехи (ISI) при низкой сложности, рассматривается как одна из систем беспроводной связи следующего поколения. В системе OFDM, последовательно поступающие на вход символы данных преобразуются в N параллельных символов данных, и затем передаются посредством передачи на каждой из отдельных N поднесущих. Поднесущие сохраняют ортогональность в частотной области. Каждый ортогональный канал испытывает взаимно независимые частотно-селективные замирания. В результате, на приемной стороне степень интеграции уменьшается и длительность передаваемого символа увеличивается, тем самым минимизируя ISI.
(0003) В системе, использующей технологию OFDM как схему модуляции, множественный доступ с ортогональным частотным разделением (OFDMA) является схемой множественного доступа, в которой множественный доступ достигается посредством независимого предоставления части доступной поднесущей каждому пользователю. В технологии OFDMA, частотные ресурсы (то есть, поднесущие) предоставляются соответствующим пользователям, и соответствующие частотные ресурсы не перекрываются друг с другом в целом, поскольку они независимо предоставляется нескольким пользователям. Следовательно, частотные ресурсы назначаются соответствующим пользователям взаимоисключающим образом. В системе OFDMA, частотное разнесение для нескольких пользователей может быть получено посредством использования частотного селективного планирования, и поднесущие могут назначаться различным образом в соответствии с правилом перестановки для поднесущих. В дополнение, схема пространственного мультиплексирования, использующая несколько антенн, может использоваться для увеличения эффективности пространственной области.
(0004) Технология использования нескольких передающих антенн и нескольких приемных антенн (MIMO) использует несколько передающих антенн и нескольких приемных антенн для улучшения эффективности передачи/приема данных. Типовые способы для осуществления разнесения в системе MIMO включают в себя пространственно-частоный блочный код (SFBC), пространственно-временной блочный код (STBC), разнесение циклической задержки (CDD), разнесение передачи с частотным переключением (FSTD), разнесение передачи с временным переключением (TSTD), переключение векторов предварительного кодирования (PVS), пространственное мультиплексирование (SM) и т.д. Матрица канала MIMO, которая зависит от числа приемных антенн и числа передающих антенн может быть разложена на множество независимых каналов. Каждый независимый канал называется уровнем или потоком. Число уровней называется рангом.
(0005) Управляющая информация восходящей линии связи (UCI) может передаваться через физический восходящий канал управления (PUCCH). Информация UCI может включать в себя различные типы информации такие как запрос планирования (SR), сигнал подтверждения/негативного подтверждения (ACK/NACK) для гибридного автоматического запроса на повторную передачу (HARQ), индикатор качества канала (CQI), индикатор матрицы предварительного кодирования (PMI), индикатор ранга (RI) и т.д. Управляющий канал PUCCH переносит различные типы управляющей информации в соответствии с форматом.
(0006) Система агрегации несущих в последнее время привлекла внимание. Система агрегации несущих подразумевает систему, которая конфигурирует широкую полосу посредством агрегации одной или более несущих, имеющих ширину полосы пропускания меньше, чем ширина полосы пропускания заданной широкой полосы, когда система беспроводной связи предназначена для поддержки широкой полосы.
(0007) Необходим способ для эффективной передачи различных типов информации UCI в системе с агрегацией несущих.
[Сущность изобретения]
[Техническая проблема]
(0008) Настоящее изобретение предлагает способ и устройство для передачи управляющей информации восходящей линии связи в системе беспроводной связи.
(Техническое решение]
(0009) В соответствии с аспектом настоящего изобретения, предлагается способ для передачи управляющей информации восходящей линии связи (UCI), выполняемый пользовательским оборудованием, в системе беспроводной связи. Способ, содержит этапы: генерирование кодированных битов информации посредством выполнения канального кодирования над информационными битами информации UCI; генерирование последовательности модулированных символов посредством модуляции кодированных битов информации; генерирование расширяющей последовательности посредством блочного расширения последовательностей модулированных символов с помощью ортогональной последовательности; и передача расширяющей последовательности на базовую станцию через восходящий канал управления, причем информационные биты информации UCI содержат первую UCI последовательность битов и второй UCI информационный бит.
(0010) Расширяющая последовательность включает в себя последовательность, генерируемую посредством умножения некоторых модулирующих симвлов последовательности модулирующих символов на элемент ортогональной последовательности.
(0011) Количество некоторых символов модуляции может быть равным числу поднесущих, включенных в ресурсный блок.
(0012) Мощность передачи восходящего канала управления может определяться на основе числа битов первой UCI последовательности битов и второго UCI информационного бита.
(0013) Первая UCI последовательность битов может быть битовым потоком подтверждения приема/неподтверждения приема (ACK/NACK), соединенным с информационными битами подтверждения приема/неподтверждения приема (ACK/NACK) для каждой из обслуживающих ячеек, и второй UCI информационный бит может быть информационным битом запроса планирования (SR).
(0014) SR информационный бит может присоединяться к концу битового потока ACK/NACK.
(0015) SR информационный бит может быть одним битом.
(0016) Расширяющая последовательность может передаваться на базовую станцию через 1-й, 3-й, 4-й, 5-й и 7-й символы множественного доступа с частотным разделением с одной несущей (SC-FDMA) в слоте, состоящем из 7 SC-FDMA символов.
(0017) Опорный сигнал может передаваться в слоте во 2-м и 6-м SC-FDMA символах.
(0018) Расширяющая последовательность может передаваться через первичную ячейку, в которой пользовательское оборудование выполняет процедуру установления начального соединения или процедуру повторного установления соединения по отношению к базовой станции.
(0019) Последовательность модулирующих символов может генерироваться посредством выполнения квадратурной фазовой модуляции (QPSK) над кодированными информационными битами.
(0020) В соответствии с другим аспектом настоящего изобретения, предлагается устройство для передачи управляющей информации восходящей линии связи. Устройство, содержит: радиочастотный блок (RF-блок) для передачи или приема радиосигнала; и процессор, связанный с RF-блоком, причем процессор конфигурируется для: генерирования кодированных битов информации посредством выполнения канального кодирования информационных битов информации восходящей линии связи (UCI); генерирования последовательности модулирующих символови посредством модуляции кодированных битов информации; генерирование расширяющей последовательности посредством блочного расширения последовательностей модулирующих символов с помощью ортогональной последовательности; и передачи расширяющей последовательности на базовую станцию через канал управления восходящей линии связи, причем информационные биты информации UCI содержат первую UCI последовательность битов и второй UCI информационный бит.
(0021) Первая последовательность битов информации восходящей линии связи (UCI) может быть битовым потоком подтверждения приема/неподтверждения приема (ACK/NACK), соединенным с информационными битами подтверждения према/неподтверждения приема (ACK/NACK) для каждой из обслуживающих ячеек, и второй UCI информационный бит может быть информационным битом запроса планирования (SR).
(0022) SR информационный бит может быть одним битом, и может присоединяться к концу битового потока ACK/NACK.
(0023) Мощность передачи восходящего канала управления может определяться на основе числа битов первой UCI последовательности битов и второго UCI информационного бита.
[Преимущества]
(0024) В соответствии с настоящим изобретением, различные типы управляющей информации восходящей линии связи (UCI) могут эффективно передаваться без коллизии, когда информация UCI должна быть передана в том же субкадре или том же слоте.
[Описание чертежей]
(0025) На Фиг.1 представлена схема, изображающая систему беспроводной связи.
(0026) На Фиг.2 представлена структура радиокадра в системе 3GPP LTE.
(0027) На Фиг.3 представлен пример ресурсной сетки для одного слота нисходящей линии связи (DL).
(0028) На Фиг.4 представлена структура субкадра нисходящей линии связи (DL).
(0029) На Фиг.5 представлена структура субкадра восходящей линии связи (UL).
(0030) На Фиг.6 представлено физическое отображение формата канала PUCCH для области управления.
(0031) На Фиг.7 представлена канальную структуру канала PUCCH форматов 2/2а/2b для одного слота в нормальном циклическом префиксе (CP).
(0032) На Фиг.8 представлены форматы 1a/1b для канала PUCCH для одного слота в нормальном циклическом префиксе (CP).
(0033) На Фиг.9 представлен пример отображения сигнального созвездия подтверждения приема/неподтверждения приема ACK/NACK в нормальном циклическом префиксе (CP).
(0034) На Фиг.10 представлен пример совместного кодирования подтверждения приема/неподтверждения приема ACK/NACK и индикатора качества канала (CQI) в расширенном циклическом префиксе (CP).
(0035) На Фиг.11 представлен способ мультиплексирования подтверждения приема/неподтверждения приема ACK/NACK и запроса планирования (SR).
(0036) На Фиг.12 представлено отображение сигнального созвездия, когда ACK/NACK и SR передаются одновременно.
(0037) На Фиг.13 представлен пример сравнения системы с одной несущей и системы с агрегацией несущих.
(0038) На Фиг.14 представлен способ на основе формата 2 канала PUCCH.
(0039) На Фиг.15 преставлен пример вышеупомянутой быстрой обработки кодовой книги и медленной обработки кодовой книги.
(0040) На Фиг.16 представлен пример способа на основе блочного расширения.
(0041) На Фиг.17 представлено совместное кодирование ACK/NACK и SR в системе с агрегацией несущих.
(0042) На Фиг.18 представлен процесс размещения информационного бита запроса планирования (SR) для наименее младшего значащего (наименее существенного) бита (LSB) и выполнение канального кодирования в случае использования медленной обработки кодовой книги.
(0043) На Фиг.19 представлен пример процесса размещения информационного бита запроса планирования (SR) для наиболее значащего бита (MSB) и выполнения канального кодирования при использовании медленной обработки кодовой книги.

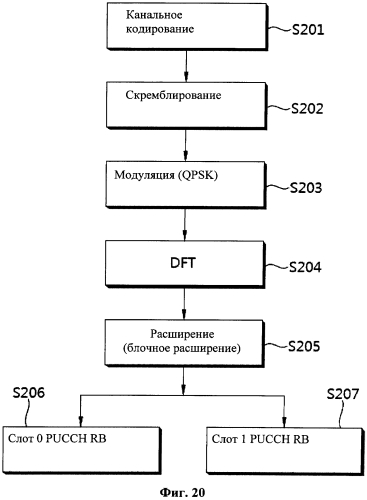

(0044) На Фиг.20 представлен пример процесса, в котором пользовательское оборудование (UE) выполняет совместное кодирование посредством объединения различной информации восходящей линии связи (UCI) и отображения ее на ресурсный блок каждого слота.
(0045) На Фиг.21 представлен пример отображения расширенных QPSK символов на поднесущую в ресурсном блоке в нормальном циклическом префиксе (CP).
(0046) На Фиг.22 представлена блок-схема, изображающая базовую станцию (BS) и пользовательское оборудование (UE) в соответствии с вариантом осуществления настоящего изобретения.
(Пример осуществления изобретения]
(0047) Следующие технологии могут использоваться в различных системах беспроводной связи, такие как множественный доступ с кодовым разделением (CDMA), множественный доступ с частотным разделением (FDMA), множественный доступ с временным разделением (TDMA), множественный доступ с ортогональным частотным разделением (OFDMA) и множественный доступ с частотным разделением с одной несущей (SC-FDMA). Система CDMA может осуществляться с использованием технологии радиосвязи, такой как универсальный наземный радиодоступ (UTRA) или CDMA2000. Система TDMA может осуществляться с использованием технологии радиосвязи, такой как Глобальная система подвижной связи (GSM), пакетная радиосвязь общего пользвания (GPRS), или Перспективная технология для развития стандарта GSM (EDGE). Система OFDMA может осуществляться с использованием технологии радиосвязи, такой как стандарты Института инженеров электротехники и электроники IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802-20, или перспективной технологии UTRA (E-UTRA). Технология IEEE 802.16m является усовершенствованием технологии IEEE 802.16e, и она обеспечивает обратную совместимость с системой на основе технологии IEEE 802.16e. Технология UTRA является частью Универсальной телекоммуникационной системы подвижной связи (UMTS). Проект совершенствования сетей UMTS - долговремнное усовершенствование (LTE) Партнерского проекта по системам 3-го поколения (3GPP) является частью усовершенствованной системы UMTS (E-UMTS) с использованием перспективной системы наземного радио доступа усовершенствованной системы UMTS (E-UTRA). Технология 3GPP LTE использует технологию OFDMA на нисходящей линии связи и технологию SC-FDMA на восходящей линии связи. Технолоия LTE-A (улучшенная является усовершенствованием технологии 3GPP LTE.
(0048) В порядке уточнения в описании главным образом описывается технология LTE-A, но технические особенности настоящего изобретения не ограничиваются этим.
(0049) На Фиг.1 представлена схема, изображающая систему беспроводной связи.
(0050) Система 10 беспроводной связи включает в себя по меньшей мере одну базовую станцию (BS) 11. Базовые станции 11 обеспечивают услуги связи в соответствующих географических областях (обычно, называемых «ячейками») 15a, 15b и 15c. Ячейка может делиться на множество областей (называемых «секторами»). Пользовательское оборудование (UE) 12 может быть стационарным и подвижным и также может называться другой терминологией, такой как мобильная станция (MS), мобильный терминал (MT), пользовательский терминал (UT), абонентская станция (SS), беспроводное устройство, персональный цифровой помощник/карманный пресональный компьютер (PDA), беспроводный модем или портативное устройство. Базовая станция 11 обычно относится к стационарной станции, которая связывается с пользовательским оборудованием 12, и она также может называться другой терминологией, такой как усовершенствованная базовая станция NodeB (eNB), базовая приемопередающая система (BTS) или точка доступа.
(0051) Обычно, пользовательское оборудование (UE) может быть включено в одну ячейку. Ячейка, в которой находится пользовательское оборудование (UE), называется обслуживающей ячейкой. Базовая станция (BS), которая предоставляет услуги связи обслуживающей ячейке называется обслуживающей базовой станцией (BS). Обслуживающая базовая станция (BS) может обеспечивать одну или более чем одну обслуживающую ячейку.
(0052) Эта технология может применяться для восходящей линии связи или для нисходящей линии связи. Обычно нисходящая линия связи относится к линии связи от базовой станции 11 к пользовательскому оборудованию 12, а восходящая линия связи относится к соединению от пользовательского оборудования 12 к базовой станции 11. Передатчик может быть частью базовой станции 11 и приемник может быть частью пользовательского оборудования 12 на нисходящей линии связи. Передатчик может быть частью пользовательского оборудования 12 и приемник может быть частью базовой станции 11 на восходящей линии связи.
(0053) Уровни протокола радиоинтерфейса между пользовательским оборудованием (UE) 12 и базовой станцией (BS) 11 могут классифицироваться на первый уровень (L1), второй уровень (L2) и третий уровень (L3) на основе нижних трех уровней модели взаимодействия открытых систем (OSI), которая хорошо известна в области систем связи.
(0054) Физический уровень, то есть, первый уровень, соединяется с уровнем управления доступом к среде (MAC), то есть, с вышерасположенным уровнем, через транспортный канал. Данные между уровнями MAC и физическими уровнями передаются через транспортный канал. Кроме того, между различными физическими уровнями, то есть, между физическим уровнем передающей стороны и физическим уровнем приемной стороны, данные передаются через физический канал.
(0055) Радио канальный уровень, то есть, второй уровень, состоит из уровня управления доступом к среде (MAC), уровня управления радиоканалом (RLC) и уровня конвергенции пакетных данных (PDCP). Уровень MAC является уровнем, который управляет отображением между логическим каналом и транспортным каналом. Уровень MAC выбирает надлежащий транспортный канал для передачи данных, доставляемых от уровня RLC, и добавляет существенную управляющую информацию к заголовку блока протокольных данных (PDU) уровня MAC.
(0056) Уровень управления радиоканалом (RLC) размещается выше уровня MAC и поддерживает надежную передачу данных. Кроме того, уровень RLC сегментирует и объединяет блоки служебных данных (SDU) уровня RLC, доставляемые от вышерасположенного уровня, для конфигурирования данных, имеющих подходящий размер для секции радиосвязи. Уровень RLC приемника поддерживает функцию повторной сборки данных, чтобы восстановить первоначальный блок служебных данных уровня управления радиоканалом (блок служебных данных RLC SDU), из принятых блоков протокольных данных уровня управления радиоканалом (бок протокльных данных RLC PDU).
(0057) Уровень конвегенции пакетных данных PDCP используется только в области обмена пакетами, и может выполнять передачу посредством сжатия заголовка пакета IP (Интернет-протокол) для увеличения эффективности передачи пакетных данных в радио канале.
(0058) Уровень управления радиоресурсами (RRC), то есть, третий уровень, осуществляет обмен управляющей информацией о радиоресурсах между пользовательским оборудованием (UE) и сетью в дополнение к управлению нижерасположенным уровнем. В соответствии с состоянием связи пользовательского оборудования (UE), определяются различные состояния уровня RRC (например, режим ожидания, режим соединения RRC и т.д.), и потенциально возможным переходом между состояниями RRC. На уровне управления радиоресурсами (RRC) определяются различные процедуры, связанные с управлением радиоресурсами, такие как: широковещательная передача системной информации, процедура управления доступом RRC, процедура задания компонентов множества несущих, процедура управления однонаправленным радиоканалом, процедура безопасности, процедура измерений, процедура управления мобильностью (хэндовер) и т.д.
(0059) Система беспроводной связи может быть любой из следующих систем: система с несколькими передающими антеннами и несколькими приемными антеннами (MIMO), система с несколькими передающими антеннами и одной приемной антенной (MISO), система с одной передающей антенной и одной приемной антенной (SISO) или система с одной передающей антенной и несколькими приемными антеннами (SIMO). Система MIMO использует множество передающих антенн и множество приемных антенн. Система MISO использует множество передающих антенн и одну приемную антенну. Система SISO использует одну передающую антенну и одну приемную антенну. Система SIMO использует одну передающую антенну и множество приемных антенн. Ниже, передающая антенна обозначает физическую или логическую антенну, используемую для передачи одного сигнала или потока. Приемная антенна обозначает физическую или логическую антенну, используемую для приема одного сигнала или потока.
(0060) На Фиг.2 представлена структура радиокадра в системе 3GPP LTE.
(0061) Раздел 5 стандарта 3GPP (Партнерский проект по системам 3-го поколения) TS 36.211 V8.2.0 (2008-03) "Technical Specification Group Radio Access Network; Evolved Universal Terrestrial Radio Access (E-UTRA); Physical channels and modulation (Release 8) Группа технических спецификаций сети радиодоступа; Усовершенствованный универсальный наземный радиодоступ (E-UTRA); Физические каналы и модуляция (Выпуск 8)" могут быть включены здесь в качестве отсылки. Как показано на Фиг.2, радио кадр состоит из 10 субкадров. Один субкадр состоит из двух слотов. Слоты, включаемые в радиокадр, пронумерованы с номерами слотов от #0 до #19. Время, требуемое для передачи одного субкадра, определяется как интервал времени передачи (TTI). Интервал TTI может являться единицей для планирования для передачи данных. Например, один радиокадр может иметь длину 10 миллисекунд (мс), один субкадр может иметь длину 1 мс, и один слот может иметь длину 0.5 мс.
(0062) Один слот включает в себя множество символов мультиплексирования с ортогональным частотным разделением (OFDM-символ) во временной области, и включает в себя множество поднесущих в частотной области. Поскольку технология 3GPP LTE использует систему OFDMA при передаче по нисходящей линии связи (DL), OFDM-символ предназначен для представления периода одного символа, и может называться другими терминами. Например, OFDM-символ может также называться символом SC-FDMA, когда система SC-FDMA используется как схема множественного доступа на восходящей линии связи (UL). Ресурсный блок (RB) является единицей распределения ресурсов, и включает в себя в одном слоте множество последовательных поднесущих. Упомянутый выше радиокадр показан только в качестве примера. Таким образом, число субкадров, включаемых в радиокадр, или число слотов, включаемых в субкадр или число OFDM-символов, включаемых в слот, может меняться различным образом.
(0063) В системе 3GPP LTE, слот определен так, что один слот включает в себя 7 OFDM-символов при нормальном циклическом префиксе (СР) и один слот включает в себя 6 OFDM-символов при расширенном циклическом префиксе (CP).
(0064) Система беспроводной связи может кратко классифицироваться на систему на основе схемы дуплексной связи с частотным разделением (FDD) и систему на основе схемы дуплексной связи с временным разделением (TDD). В схеме FDD, передача восходящей линии связи и передача нисходящей линии связи выполняются с использованием полос с различной частотой. В схеме TDD, передача восходящей линии и передача нисходящей линии выполняются в различные интервалы времени, занимая ту же полосу частот. Частотные характеристики каналов на основе схемы TDD являются взаимными на практике. Это подразумевает, что частотная характеристика канала нисходящей линии связи почти та же самая, что и частотная характеристика канала восходящей линии связи в данной частотной области. Поэтому, в системе беспроводной связи на основе TDD, частотная характеристика канала нисходящей линии связи может быть успешно получена из частотной характеристики канала восходящей линии связи. В схеме TDD, полная полоса частот делится во времени на передачу по восходящей линии связи (UL) и передачу по нисходящей линии связи (DL), и таким образом передача по нисходящей линии связи (DL), выполняемая посредством базовой станции (BS) и передача по восходящей линии связи (UL), выполняемая посредством пользовательского оборудования (UE), могут выполняться одновременно. В системе TDD, в которой передача по восходящей линии связи (UL) и передача по нисходящей линии связи (DL) разделяются на основе субкадров, передача по восходящей линии связи (UL) и передача передачу по нисходящей линии связи (DL) выполняются в разных субкадрах.
(0065) На Фиг.3 представлен пример ресурсной сетки для одного слота нисходящей линии связи (DL).
(0066) Слот нисходящей линии связи (DL) включает в себя множество OFDM-символов во временной области и NRB ресурсных блоков (RB) в частотной области. Количество ресурсных блоков NRB, включаемых в слот нисходящей линии связи, зависит от задания ширины полосы передачи нисходящей линии связи в ячейке. Например, в системе LTE, количество ресурсных блоков NRB может быть любым от 60 до 110. Один ресурсный блок (RB) включает в себя множество поднесущих в частотной области. Структура слота восходящей линии связи (UL) может быть той же, что и структура слота нисходящей линии связи (DL),.
(0067) Каждый элемент на ресурсной сетке называется как ресурсный элемент (ниже называется как «RE»). Ресурный элемент (RE) на ресурсной сетке может быть идентифицирован посредством пары индексов (k, l) в пределах слота. Здесь, k (где k=0, …, NRB×12-1) является индексом поднесущей в пределах частотной области, и l (где l=0, …, 6) является индексом OFDM-символа в пределах временной области.
(0068) Здесь, показано, что один ресурсный блок включает в себя 7 OFDM-символов во временной области и 12 поднесущих в частотной области, в результате чего получается 7×12 ресурсных элементов (RE). Однако, число OFDM-символов и число поднесущих в пределах ресурсного блока не ограничиваются этим. Число OFDM-символов и число поднесущих может меняться разными способами в соответствии с длиной циклического префикса (CP), распределением частот и т.д. Например, в случае нормального циклического префикса (CP), один субкадр включает в себя 7 OFDM-символов, и в случае расширенного циклического префикса (CP), один субкадр включает в себя 6 OFDM-символов. Один OFDM-символ может использовать 128, 256, 512, 1024, 1536 или 2048 поднесущих.
(0069) На Фиг.4 представлена структура субкадра нисходящей линии связи (DL).
(0070) Субкадр нисходящей линии связи (DL), включает в себя два слота во временной области. Каждый слот включает в себя 7 OFDM-символов в нормальном циклическом префиксе (CP). До трех OFDM-символов (в случае ширины полосы 1.4 МГц, до 4 OFDM-символов) размещаемых в передней части первого слота в пределах субкадра, соответствуют области управления, для которой каналы управления назначаются. Оставшиеся OFDM-символы соответствуют области данных, для которой назначается физический нисходящий совместно используемый канал (PDSCH).
(0071) Физический нисходящий канал управления (PDCCH) может передавать формат передачи и назначение ресурсов нисходящего совместно используемого канала (DL-SCH), информацию о назначении ресурсов восходящего совместно используемого канала (UL-SCH), пейджинговую информацию по каналу РСН, системную информацию по каналу DL-SCH, управляющее сообщение вышерасположенного уровня назначения ресурсов, такое как ответ о случайномо доступа, передаваемое через канал PDSCH, команду управления мощностью передачи для отдельных единиц пользовательского оборудования (UE), включенных в любую группу пользовательского оборудования (UE), активацию голосовой передачи через Интернет (VoIP) и т.д. Множество каналов PDCCH может передаваться в области управления, и пользовательское оборудование (UE) может осуществлять текущий контроль множества каналов PDCCH. Канал PDCCH передается с агрегацией одного или нескольких последовательных элементов канала управления (CCE). Элемент канала управления (CCE) является логической единицей назначения, используемой, чтобы предоставить канал PDCCH со скоростью кодирования на основе состояния радиоканала. Элемент CCE соответствует множеству групп ресурсных элементов (REG). Формат канала PDCCH и число битов доступного канала PDCCH определяются в соответствии с корреляцией между числом элементов CCE и скоростью кодирования, обеспечиваемой посредством этих элементов CCE.
(0072) Базовая станция BS определяет формат канала PDCCH в соответствии с управляющей информацией нисходящей линии связи (DCI), предназначенной для передачи к пользовательскому оборудованию (UE), и присоединяет циклический контроль по избыточности (CRC) к управляющей информации. Циклический контроль по избыточности (CRC) маскируется с использованием индивидуального идентификатора (называемого как временный идентификатор радиосети - RNTI)) в соответствии с владельцем или пользователем канала PDCCH. Если канал PDCCH предназначен для конкретного пользовательского оборудования (UE), в CRC может быть замаскирован индивидуальный идентификатор, например, идентификатор ячейки (C-RNTI)) пользовательского оборудования (UE). Альтернативно, если канал PDCCH предназначен для пейджингового сообщения, в CRC может быть замаскирован идентификатор индикатора пейджинга (например, paging-RNTI (P-RNTI)). Если канал PDCCH предназначен для блока системной информации (SIB), то в CRC могут быть замаскированы идентификатор системной информации и идентификатор RNTI системной информации (идентификатор SI-RNTI). Для индикации ответа случайного доступа, который является ответом на передачу преамбулы случайного доступа пользовательского оборудования (UE), в CRC может быть замаскирован идентификатор случайного доступа RA-RNTI.
(0073) На Фиг.5 представлена структура субкадра восходящей линии связи (UL).
(0074) Субкадр восходящей линии связи (UL) может быть разделен на область управления и область данных в частотной области. Физический восходящий канал управления (PUCCH) для передачи восходящей (UL) информации управления назначается в области управления. Физический восходящий совместно используемый канал (PUSCH) для передачи данных назначается в области данных.
(0075) Когда канал указывается вышерасположенным уровнем, пользовательское оборудование (UE) может поддерживать одновременную передачу каналов PUSCH и PUCCH.
(0076) Канал передачи данных PUSCH отображается на восходящий совместно используемый канал (UL-SCH), который является транспортным каналом. Данные восходящей линии связи (UL), передаваемые по каналу PUSCH, могут быть транспортным блоком, который является блоком данных для транспортного канала UL-SCH, передаваемого в течение интервала TTI. Транспортный блок может быть пользовательской информацией. В ином случае, данные восходящей линии связи (UL) могут быть мультиплексированными данными. Мультиплексированные данные могут получаться посредством мультиплексирования управляющей информации и транспортного блока для транспортного канала UL-SCH. Примеры управляющей информации, мультиплексируемой с данными, включают в себя индикатор качества канала (CQI), индикатор матрицы предварительного кодирования (PMI), гибридный автоматический запрос на повторную передачу (HARQ), индикатор ранга (RI) и т.д. Данные восходящей линии связи (UL) могут состоять только из управляющей информации.
(0077) Далее следует описание канала управления PUCCH.
(0078) Канал управления PUCCH для одной единицы пользовательского оборудования (UE) назначается в паре транспортных блоков (RB). Блоки RB, принадлежащие этой паре блдоков RB, занимают различные поднесущие в каждом 1-ом слоте и 2-ом слоте. Частота, занимаемая блоками RB, принадлежащими этой паре блоков RB, назначаемая каналу управления PUCCH, изменяется на границе слота. Таким образом радируется, что пара блоков RB, назначаемая каналу управления PUCCH, скачкообразно изменяет частоту на границе слота. Поскольку пользовательское оборудование (UE) передает информацию управления восходящей линии связи (UL) во времени через различные поднесущие, выигрыш частотного разнесения может быть получен. На рисунке, m является индексом местоположения, указывающим логическое местоположение в субкадре частотной области пары блоков RB, назначаемой каналу управления PUCCH.
(0079) Канал управления PUCCH передает различные типы управляющей информации в соответствии с форматом. В формате 1 канал управления PUCCH передает запрос планирования (SR). В этом случае, может использоваться сема амплитудной модуляции (on-off keying - OOK). В формате 1а канал управления PUCCH передает подтверждение приема/негативное подтверждение приема (ACK/NACK), модулируемое посредством использования двоичной фазовой модуляции (BPSK) по отношению к одному кодовому слову. В формате 1b канал управления PUCCH передает сигнал ACK/NACK, модулируемый посредством использования квадратурной фазовой модуляции (QPSK) в отношении двух кодовых слов. В формате 2 канал управления PUCCH передает индикатор качества канала (CQI), модулируемый посредством использования QPSK. В форматах 2a и 2b канал управления PUCCH передает индикатор CQI и сигнал ACK/NACK.
(0080) Таблица 1 показывает схему модуляции и число битов в субкадре в соответствии с форматом канала управления PUCCH.
(0081)
[Таблица 1] | ||
(0082) | ||
Формат PUCCH | Схема модуляции | Число битов на субкадр, Mbit |
1 | N/A | N/A |
1a | BPSK | 1 |
1b | QPSK | 2 |
2 | QPSK | 20 |
2a | QPSK + BPSK | 21 |
2b | QPSK + BPSK | 22 |
(0083) Таблица 2 показывает число OFDM-символов, используемых как 20 опорный сигнал демодуляции канала управления PUCCH, на слот.
(0084)
[Таблица 2] | ||
(0085) | ||
Формат канала PUCCH | Нормальный циклический префикс | Расширенный циклический префикс |
1, 1a, 1b | 3 | 2 |
2 | 2 | 1 |
2a, 2b | 2 | N/A |
(0086) Таблица 3 показывает местоположение OFDM-символа, на который отображается опорный сигнал демодуляции, в соответствии с форматом канала управления PUCCH.
[Таблица 3] | ||
(0088) | ||
Формат канала PUCCH | Набор значений для 1 (индекс OFDM-символа в пределах временной области) | |
Нормальный циклический префикс | Расширенный циклический префикс | |
1, 1a, 1b | 2, 3, 4 | 2, 3 |
2, 2a, 2b | 1, 5 | 3 |
(0089) На Фиг.6 показано физическое отображение формата канала PUCCH для области управления.
(0090) Как показано на Фиг.6, форматы 2/2a/2b канала управления PUCCH отображаются и передаются в ресурсных блокам (RB) на краю полосы пропускания (например, область канала управления PUCCH m=0, 1). Смешанный ресурный блок (RB) канала управления PUCCH может передаваться посредством отображения на смежный ресурсный блок (RB) (например, m=2) по направлению к центру полосы в RS, которому назачаются форматы 2/2а/2b канала управления PUCCH. Форматы 1/1a/1b канала управления PUCCH, посредством которых передаются SR и ACK/NACK, могут быть введены в действие ресурсным блоком (RB) (например, m=4 или m=5). Число N R B ( 2 ) доступных ресурсных блоков (RB) для форматов 2/2a/2b канала управления PUCCH, посредством которых передается индикатор CQI, могут указываться пользовательским оборудованием (UE) через широковещательный сигнал.
(0091) На Фиг.7 представлена канальная структура форматов 2/2а/2b канала управления PUCCH для одного слота в нормальном циклическом префиксе (СР). Как описано выше, форматы 2/2a/2b канала управления PUCCH используются при передаче индикатора качества канала (CQI).
(0092) Как показано на Фиг.7, в случае нормального циклического префикса (CP), SC-FDMA-символы 1 и 5 используются для опорного символа демодуляции (DM RS), который является опорным сигналом восходящей линии связи (UL). В случае расширенного циклического префикса (CP), SC-FDMA-символ 3 используется для опорного символа демодуляции (DM RS).
(0093) 10 CQI информационных битов подвергаются канальному кодированию, например, со скоростью кодирования 1/2, генерируя таким образом 20 кодированных битов. Код Рида-Мюллера может использоваться при канальном кодировании. После выполнения планирования (подобно случаю, когда данные канала управления PUSCH скремблируются на «золотую» последовательность, имеющую длину 31), отображение сигнального созвездия QPSK выполняется для генерирования модулирующих символов QPSK (например, d0 to d4 в слоте 0). Каждый модулирующий символ QPSK модулируется посредством использования циклического сдвига базовой RS-последовательности, имеющей длину 12, и затем подвергается OFDM-модуляции. Затем, получающийся в результате символ передается в субкадре в каждом из 10 SC-FDMA-символов. 12 равнмерно распределенных циклических сдвигов позволяют 12 различным единицам пользовательского оборудования (UE) ортогонально мультиплексироваться в одном и том же ресурсном блоке (RB) канала управления PUCCH. DM RS-последовательность, применяемая к SC-FDMA-символам 1 и 5 может быть базовой RS-последовательностью, имеющей длину 12.
(0094) На Фиг.8 показаны форматы 1a/1b канала управления PUCCH для одного слота в нормальном циклическом префиксе (CP). Символ RS восходящей линии связи (UL) передается в SC-FDMA-символах с 3-го по 5-ый символы. На Фиг.8, w0, w1, w2, и w3 могут модулироваться во временной области после выполнения модуляции с обратным быстрым преобразованием Фурье (IFFT) или могут модулироваться в частотной области перед выполнением модуляции IFFT.
(0095
