Дозирующее устройство с постепенным высвобождением и уплотнение прибора бытового назначения

Дозирующее устройство с постепенным высвобождением и уплотнение прибора бытового назначения

Иллюстрации

Показать все

Реферат

Объектом настоящего изобретения является дозирующее устройство с постепенным высвобождением веществ, как в электрических, так и неэлектрических приборах бытового назначения, которые требуют, в частности, периодического присутствия воды для их эксплуатации.

В частности, данное изобретение может быть применено в некоторых бытовых электроприборах, например, в стиральных машинах или посудомоечных машинах, для высвобождения вспомогательных веществ во время различных последовательных циклов работы, предпочтительные ссылки на которые будут сделаны ниже только в качестве примера.

Известно, что перед началом каждого цикла стирки потребитель наливает в соответствующие лотки, в специально приспособленный отсек, или в контейнеры, которые должны быть непосредственно введены в барабан, моющее средство и другие добавки, такие как, например, кондиционер для белья, отбеливатель, противобактериальные средства или средства против накипи.

Рынок предлагает растущее число продуктов, которые растворимы или могут быть суспендированы в воде для стирки, для добавления перед традиционным циклом стирки к обычному моющему средству, которые подобраны с целью улучшения эффективности стирки или для защиты состояния бытового электроприбора. Для получения желаемого результата, однако, потребитель должен не забывать добавлять упомянутые выше вещества при каждом цикле стирки, но иногда, особенно с некоторыми продуктами, этого не происходит из-за лени или невнимательности потребителя.

Особенно средство против накипи является продуктом, который потребитель часто забывает вводить, так как оно осуществляет превентивное действие, и, следовательно, не дает потребителю немедленное и реальное подтверждение эффективности, как это, напротив, происходит в случае кондиционера, который делает постиранные предметы мягче, или в случае отбеливателя, который делает постиранное белье светлее, или в случае с ароматизирующими диффузорами посудомоечной машины, которые удаляют неприятные запахи, или с добавкой для ополаскивания, которая улучшает блеск посуды. Такие вещества обеспечивают эффекты, которые потребитель видит сразу же по своим ощущениям, и это поощряет его к постоянному применению таких добавок.

Более того, не все бытовые электроприборы, предназначенные для стирки, имеют специальный отсек для введения антинакипина, так как проблема отложения накипи на механических деталях бытовых электроприборов зависит от географического места потребителя, и не все типы воды имеют такой показатель жесткости, чтобы требовать методичного применения средства против накипи.

Аналогичные оплошности потребителя также относятся к другим продуктам, таким как, например, антибактериальные средства или средства, способные защищать или очищать механические детали бытового электроприбора, такие как уплотнительная прокладка, отверстия для введения воды или трубки, переносящие моющее средство в моечный барабан.

Аналогично в санитарно-гигиеническом оборудовании, например, в туалете, часто добавляют продукты для поддержания гигиены и чистоты унитаза.

Такие продукты можно наливать в унитаз вручную и периодически, но их эффективность и их удерживание в туалете ограничено по времени, особенно из-за применения смывного приспособления, и поэтому необходимо постоянное нанесение таких продуктов.

В этом случае техническая задача, лежащая в основе настоящего изобретения, состоит в предложении дозирующего устройства с постепенным высвобождением веществ в приборы бытового назначения, требующих присутствия воды для их эксплуатации, которое способно исключить описанные выше недостатки.

В рамках указанной технической задачи главным объектом настоящего изобретения является разработка дозирующего устройства с постепенным высвобождением веществ в приборы бытового назначения, требующие присутствия воды, которое является простым и практичным для применения и которое не дает потребителю забывать о введении, при каждой стирке или в целом при каждом применении прибора, любого типа вещества, которое может быть необходимо или полезно для более хорошей работы прибора.

Другим объектом настоящего изобретения является разработка дозирующего устройства с постепенным высвобождением веществ в санитарно-гигиеническое оборудование, такое как, например, туалет, которое может быть использовано для различных циклов работы оборудования.

Еще одним объектом настоящего изобретения, в конечном итоге, является разработка дозирующего устройства с постепенным высвобождением веществ в оборудование бытового назначения, которое может быть использовано в уже продаваемом оборудовании этого типа.

Уточненная техническая задача и конкретные объекты, по существу, достигаются посредством дозирующего устройства с постепенным высвобождением веществ в оборудование бытового назначения, отличающегося тем, что устройство включает технические признаки одного или нескольких прилагаемых пунктов формулы изобретения.

Вещество, содержащееся в устройстве, зависит, конечно, от предполагаемого применения устройства. Оно, например, может содержать поверхностно-активные агенты, такие как анионный, неионный, катионный, амфотерный или цвиттерионный поверхностно-активный агент или их смеси.

Примерами анионных поверхностно-активных веществ являются линейные или разветвленные алкилсульфаты и алкилполиалкоксилированные сульфаты, также известные как алкилэфирсульфаты. Такие поверхностно-активные вещества могут быть произведены путем сульфирования высших С₈-С₂₀-жирных спиртов.

Примерами первичных алкилсульфатных поверхностно-активных веществ являются поверхностно-активные вещества формулы:

ROSO₃ ^-M⁺,

где R представляет собой линейную С₈-С₂₀-гидрокарбильную группу, и М представляет собой водосолюбилизирующий катион. Предпочтительно R представляет собой С₁₀-С₁₆-алкил, например, С₁₂-С₁₄, и М представляет собой щелочной металл, такой как литий, натрий или калий.

Примерами вторичных алкилсульфатных поверхностно-активных веществ являются поверхностно-активные вещества, которые имеют сульфатный остаток на «главной цепи» молекулы, например, поверхностно-активные вещества формулы:

СН₂(СН₂)_n(CHOSO₃ ^-M⁺)(CH₂)_mCH₃,

где m и n независимо друг от друга имеют значение 2 или больше, сумма m+n обычно составляет от 6 до 20, например, от 9 до 15, и М представляет собой водосолюбилизирующий катион, такой как литий, натрий или калий.

Особенно предпочтительными вторичными алкилсульфатами являются (2,3)-алкилсульфатные поверхностно-активные вещества формул:

СН₂(СН₂)_х(CHOSO₃ ^-M⁺)CH₃ и

СН₃(СН₂)_х(CHOSO₃ ^-M⁺)CH₂CH₃

для 2-сульфата и 3-сульфата соответственно. В приведенных формулах х имеет значение, по меньшей мере, 4, например, от 6 до 20, предпочтительно от 10 до 16. М представляет собой катион, такой как щелочной металл, например, литий, натрий или калий.

Примерами алкоксилированных алкилсульфатов являются этоксилированные алкилсульфаты формулы:

RO(C₂H₄O)_nSO₃ ^-M⁺,

где R представляет собой С₈-С₂₀-алкильную группу, предпочтительно С₁₀-С₁₈, например, С₁₂-С₁₆, n имеет значение, по меньшей мере, 1, например, от 1 до 20, предпочтительно от 1 до 15, в особенности от 1 до 6, и М представляет собой солеобразующий катион, такой как литий, натрий, калий, аммоний, алкиламмоний или алканоламмоний. Такие соединения могут обеспечить преимущества особенно желаемых характеристик очистки ткани при использовании в комбинации с алкилсульфатами.

Алкилсульфаты и алкилэфирсульфаты обычно используют в форме смесей, содержащих алкильные цепочки с меняющейся длинной, и, если присутствует алкоксилирование, с меняющимися степенями алкоксилирования.

Другими анионными поверхностно-активными веществами, которые могут быть использованы, являются соли жирных кислот, например, С₈-С₁₈-жирных кислот, в особенности натриевые, калиевые или алканоламмониевые соли, и алкилбензолсульфонаты, например, С₈-С₁₈-алкил-.

Примерами неионных поверхностно-активных веществ являются алкоксилаты жирных кислот. Предпочтительны этоксилированные и пропоксилированные неионные поверхностно-активные вещества. Предпочтительные алкоксилированные поверхностно-активные вещества могут быть выбраны из классов неионных конденсатов алкилфенолов, неионных этоксилированных спиртов, неионных алкоксилированных/пропоксилированных жирных спиртов, неионных алкоксилированных/пропоксилированных конденсатов с пропиленгликолем и неионных этоксилатных продуктов конденсации с аддуктами пропиленоксид/этилендиамина. Предпочтительны этоксилаты жирных кислот, особенно формулы:

R(C₂H₄O)_nOH,

где R представляет собой линейную или разветвленную С₈-С₁₆-алкильную группу, предпочтительно С₉-С₁₅-, например, С₁₀-С₁₄- или С₁₂-С₁₄-алкильную группу, и n имеет значение, по меньшей мере, 1, например, от 1 до 16, предпочтительно от 2 до 12, более предпочтительно от 3 до 10.

Неионное поверхностно-активное вещество на основе алкоксилированного жирного спирта часто будет иметь гидрофильно-липофильный баланс (ГЛБ), который находится в интервале от 3 до 17, более предпочтительно от 6 до 15, наиболее предпочтительно от 10 до 15.

Примерами жирноспиртовых этоксилатов являются этоксилаты, произведенные из спиртов, содержащих от 12 до 15 атомов углерода, и которые содержат приблизительно 7 молей этиленоксида. Такие материалы продаются на рынке под торговыми марками Neodol 25-7 и Neodol 23-6.5 компанией Shell Chemical Company. Другими полезными продуктами марки Neodols являются Neodol 1-5, этоксилированный жирный спирт со средним числом атомов углерода 11 в его алкильной цепочке и приблизительно с 5 молями этиленоксида; Neodol 23-9, этоксилированный первичный С₁₂-С₁₃-спирт, содержащий приблизительно 9 молей этиленоксида; и Neodol 91-10, этоксилированный первичный С₉-С₁₁-спирт, содержащий приблизительно 10 молей этиленоксида.

Спиртовые этоксилаты такого типа также поставляются на рынок компанией Shell Chemical Company под торговой маркой Dobanol. Dobanol 91-5 представляет собой этоксилированный жирный С₉-С₁₁-спирт в среднем с 5 молями этиленоксида; и Dobanol 25-7 представляет собой этоксилированный жирный С₁₂-С₁₅-спирт в среднем с 7 молями этиленоксида на молекулу жирного спирта.

Другими примерами подходящих этоксилированных спиртовых неионных поверхностно-активных веществ являются Tergitol 15-S-7 и Tergitol 15-S-9, которые оба представляют собой линейные вторичные спиртовые этоксилаты, поставляемые компанией Union Carbide Corporation. Tergitol 15-S-7 представляет собой смешанный этоксилированный продукт линейного вторичного С₁₁-С₁₅-спирта с 7 молями этиленоксида, и Tergitol 15-S-9 представляет собой тот же продукт с 9 молями этиленоксида.

Другими подходящими спиртовыми этоксилированными неионными поверхностно-активными веществами являются Neodol 45-11, который представляет собой аналогичный продукт конденсации этиленоксида и жирного спирта, содержащий 14-15 атомов углерода, и с числом этиленоксидных групп на молекулу, составляющим приблизительно 11. Такие продукты также поставляются компанией Shell Chemical Company.

Другими неионными поверхностно-активными веществами являются, например, С₁₀-С₁₈-алкилполигликозиды, такие как С₁₂-С₁₆-алкилполигликозиды, в особенности полиглюкозиды. Такие соединения особенно полезны, когда желательно сильное вспенивание. Другими поверхностно-активными веществами являются амиды жирных полигидроксикислот, такие как С₁₀-С₁₈-N-(3-метоксипропил)гликамиды и этиленоксид-пропиленоксидные блок-полимеры типа Pluronic.

Примерами катионных поверхностно-активных веществ являются четвертичные аммонийные поверхностно-активные вещества.

Предпочтительные четвертичные аммонийные соединения имеют формулу (I) или (Ia), или включают их смеси:

[R'-(CO)-O-R-N⁺(-R”)(-(RO)_nH)(-R-O-(CO)-R')]X^- (I)

[R'-(CO)-NH-R-N⁺(-R¹)(-(RO)_nH)(-R-NH-(CO)-R')]X^- (Ia),

где R представляет собой алкиленовую или алкиниленовую группу, содержащую от 2 до 4 атомов углерода;

R' представляет собой алкильную или алкенильную группу, содержащую от 8 до 22 атомов углерода;

n представляет собой целое число, имеющее значение от 1 до 4;

R” представляет собой алкильную группу, содержащую от 1 до 4 атомов углерода; R¹ представляет собой алкильную группу, содержащую от 1 до 4 атомов углерода, или атом водорода; и

Х^- представляет собой совместимый с кондиционером анион.

Неограничивающими примерами совместимого с кондиционером аниона являются хлорид, формиат, нитрат, сульфат или С_1-С₄-алкилсульфат, предпочтительно метилсульфат.

Алкил или алкенил R' в идеале должен содержать, по меньшей мере, 10 атомов углерода, предпочтительно, по меньшей мере, 14 атомов углерода, более предпочтительно, по меньшей мере, 16 атомов углерода. Группа может быть линейной или разветвленной.

Конкретным примером четвертичного аммонийного соединения является [ди(твердый жир)карбоксиэтил)гидроксиэтилметиламмоний]Х^-.

Может присутствовать катионный со-кондиционер для белья.

Примерами амфотерных поверхностно-активных веществ являются оксиды С₁₀-С₁₈-аминов и С₁₂-С₁₈-бетаины и сульфобетаины.

Подходящими моющими компонентами являются фосфаты щелочного металла или аммония, полифосфаты, фосфонаты, полифосфонаты, карбонаты, бикарбонаты, бораты, полигидроксисульфонаты, полиацетаты, карбоксилаты, такие как цитраты, и другие поликарбоксилаты/полиацетилкарбоксилаты, такие как сукцинат, малонат, карбоксиметилсукцинат.

Существует три основных типа способа действия смягчающих воду средств, которые описаны ниже.

1) Ионообменные средства - такие средства включают алюмосиликаты щелочного металла (предпочтительно натрия) или кристаллические, или аморфные, или смеси двух. Такие алюмосиликаты обычно имеют ионообменную способность по кальцию, по меньшей мере, 50 мг СаО на грамм алюмосиликата, соответствующего формуле:

0,8-1,5 Na₂O.Al₂O₃.0,8-6 SiO₂

и включают некоторое количество воды. Предпочтительные алюмосиликаты натрия в рамках приведенной выше формулы содержат 1,5-3,0 звена SiO₂. Как аморфные, так и кристаллические алюмосиликаты могут быть получены по реакции силиката натрия и алюмината натрия, и эта реакция достаточно полно описана в литературе.

Подходящие ионообменные моющие компоненты моющего средства на основе кристаллических алюмосиликатов натрия описаны, например, в документе GB 1429143 (Procter & Gamble). Предпочтительными алюмосиликатами натрия такого типа являются хорошо известные, коммерчески доступные цеолиты А и Х и их смеси. Также представляет интерес цеолит Р, описанный в документе ЕР 384070 (Unilever).

Другой класс соединений составляют моющие компоненты слоистого силиката натрия, например, описанные в документах US-A-4464839 и US-A-4820439, а также на которые есть ссылка в документе ЕР-А-551375.

Такие материалы определены в документе US-A-4820439 как кристаллический слоистый силикат натрия общей формулы:

NaMSi_xO_2x+1 ^.YH₂O,

где М означает натрий или атом водорода;

Х имеет значения от 1,9 до 4, и y имеет значения от 0 до 20.

Процитированные литературные ссылки, описывающие получение таких материалов, включают Glastechn. Ber., 37, 194-200 (1964), Zeitschrift fur Kristallogr., 129, 396-404 (1969), Bull. Soc. Franc. Min. Crist., 95, 371-382 (1972) и Amer. Mineral, 62, 763-771 (1977). Такие материалы также выполняют функцию по удалению ионов кальция и магния из воды, также охватывают соли цинка, которые, как показано, являются эффективными средствами для смягчения воды.

2) Средства для улавливания ионов - средства, которые предупреждают образование ионами металлов нерастворимых солей или взаимодействие с поверхностно-активными веществами, такие как полифосфаты, мономерные поликарбоксилаты, такие как лимонная кислота или ее соли, поликарбоксилатные полимеры, такие как полиакрилаты, сополимеры акриловой и малеиновой кислот и акриловые фосфонаты, ЭДТУК, альгины, альгинаты.

3) Средства против зародышеобразования - средства, которые предупреждают рост зародышей кристаллов, такие как поликарбоксилатные полимеры, например, полиакрилаты, акриловые/малеиновые сополимеры и акриловые фосфонаты, и сульфонаты. Такие полимеры также могут действовать как средства для улавливания ионов.

Предпочтительными органическими растворимыми в воде средствами для смягчения воды, которые могут присутствовать, являются поликарбоксилатные полимеры, такие как полиакрилаты, сополимеры акриловой и малеиновой кислот и акриловые фосфонаты, мономерные поликарбоксилаты, такие как цитраты, глюконаты, оксидисукцинаты, моно-, ди и трисукцинаты глицерина, карбоксиметилоксисукцинаты, карбоксиметилоксималонаты, дипиколинаты, гидроксиэтилиминодиацетаты, фосфонаты, иминодисукцинаты, полиаспарагиновые кислоты, ВНТ, фосфонатные стабилизаторы, такие как диэтилентриаминпента(метиленфосфониевая кислота) и ее соответствующая пентанатриевая соль, продаваемые под торговым названием Dequest 2060 и Dequest 2066 компанией Monsanto Chemical Co., DTPMP и DTPMA (Dequest 2010) и HEDP.

Предпочтительно растворимое в воде средство для смягчения воды представляет собой нейтрализованную или частично нейтрализованную карбоновую кислоту, такую как лимонная кислота, янтарная кислота или малеиновая кислота, и/или нейтрализованную или частично нейтрализованную поликарбоновую кислоту, такую как полиакриловая кислота, Mw 4000-8000 (например, Acusol 445N (Rohm & Haas, CAS рег. № 66019-18-9) или Sokalan (BASF)).

Дополнительные примеры таких подходящих полимеров включают полимеры на основе мономера ненасыщенной сульфоновой кислоты. Мономер ненасыщенной сульфоновой кислоты предпочтительно представляет собой одно из следующих соединений: 2-акриламидометил-1-пропансульфоновая кислота, 2-метариламидо-2-метил-1-пропансульфоновая кислота, 3-метакриламидо-2-гидроксипропан-сульфоновая кислота, аллилсульфоновая кислота, металлилсульфоновая кислота, аллилоксибензолсульфоновая кислота, металлилоксибензолсульфоновая кислота, 2-гидрокси-3-(2-пропенилокси)пропансульфоновая кислота, 2-метил-2-пропен-1-сульфоновая кислота, стиролсульфоновая кислота, винилсульфоновая кислота, 3-сульфопропилакрилат, 3-сульфопропилметакрилат, сульфометилакриламид, сульфометилметакриламид и их растворимые в воде соли.

Мономером ненасыщенной сульфоновой кислоты наиболее предпочтительно является 2-акриламидо-2-пропансульфоновая кислота (AMPS).

Подходящими энзимами являются энзимы протеазы, липазы, амилазы и целлюлазы. Такие энзимы коммерчески доступны и продаются, например, под зарегистрированными торговыми марками Esperase, Alcalase, Savinase, Termamyl, Lipolase и Celluzyme (NovaNordisk A/S). Когда их наличие желательно, энзимы присутствуют в веществе в количестве от 0,5 до 3 мас.%, особенно от 1 до 2 мас.%.

Вещество, если необходимо, может содержать загущающее или гелеобразующее средство. Подходящими загустителями являются полиакрилатные полимеры, такие как полимеры, продаваемые под торговой маркой CARBOPOL, или под торговой маркой ACUSOL компанией Rohm and Haas Company. Другими подходящими загустителями являются ксантановые камеди. Загуститель, если он есть, обычно присутствует в количестве от 0,2 до 4 мас.%, в особенности от 0,2 до 2 мас.%.

Вещество также необязательно может содержать один или несколько дополнительных ингредиентов. Такие дополнительные ингредиенты включают обычные компоненты моющего средства, такие как дополнительные поверхностно-активные вещества, отбеливатели, усилители отбеливания, усилители мыльной пены или гасители мыльной пены, средства против налета и противокоррозионные средства, органические растворители, со-растворители, фазовые стабилизаторы, эмульгирующие агенты, консерванты, средства для суспендирования пятен грязи, средства для выведения пятен, гермициды, фосфаты, такие как триполифосфат натрия или триполифосфат калия, рН-регулирующие агенты или буферы, немоющие источники щелочности, хелатообразователи, глины, такие как смектитные глины, стабилизаторы энзимов, средства против известкового налета, красящие вещества, красители, гидротропы, средства, ингибирующие перенос красителя, блескообразователи и ароматизирующие вещества. Если они используются, то такие необязательные ингредиенты обычно будут составлять не более чем 10 мас.%, например, от 1 до 6 мас.% от общей массы вещества.

В случае вещества, которое содержит энзимы, необязательно могут присутствовать материалы для сохранения стабильности энзима. Такие стабилизаторы энзимов включают, например, полиолы, такие как пропиленгликоль, борную кислоту и боракс. Комбинации таких стабилизаторов энзимов также могут быть использованы. Если стабилизаторы энзимов используют, то они обычно составляют от 0,1 до 1 мас.% вещества.

Вещество необязательно может содержать материалы, которые служат в качестве фазовых стабилизаторов и/или со-растворителей. Примерами являются С₁-С₃-спирты или диолы, такие как метанол, этанол, пропанол и 1,2-пропандиол. Также могут быть использованы С₁-С₃-алканоламины, такие как моно-, ди- и триэтаноламины и моноизопропаноламин, сами по себе или в комбинации со спиртами.

Если вещество находится в жидкой форме, оно может быть безводным или, например, может содержать до 5 мас.% воды. Водные вещества обычно содержат больше чем 8 мас.% воды из расчета на массу водного вещества. Желательно, чтобы водные вещества содержали более чем 10, 15, 20, 25 или 30 мас.% воды, но желательно, менее чем 80 мас.% воды, более желательно менее чем 70, 60, 50 или 40 мас.% воды. Например, они могут содержать от 30 до 65 мас.% воды.

Вещество необязательно может содержать компоненты, которые регулируют или поддерживают значение рН вещества на оптимальных уровнях. Примерами рН-регулирующих средств являются NaOH и лимонная кислота. Значение рН может составлять, например, от 1 до 13 в зависимости от природы вещества.

Вещество может быть использовано в качестве моющего средства для тканей, добавки для ткани, кондиционера для ткани, средства для смягчения воды или в качестве посудомоечного средства/добавки в автоматическую моющую машину (для белья или других изделий, таких как посуда/глиняная посуда/ножи).

Устройство может быть использовано в дополнение к одному или нескольким другим моющим средствам, которые добавлены в автоматическую стиральную машину за счет использования любой дозирующей камеры и/или простого помещения потребителем некоторого количества моющего средства в корпус машины.

Наиболее предпочтительно вещество предназначено для применения в автоматической стиральной машине в качестве смягчающего воду средства. Само по себе в предпочтительном варианте устройство, как подразумевают, используют с автоматической стиральной машиной для одежды с целью высвобождения смягчающего воду средства в жидкость для стирки такой машины. Наиболее предпочтительно устройство предназначено для размещения в (уплотняющей прокладке)/дверце/крышке такой стиральной машины или по соседству с такими элементами.

Наиболее предпочтительно смягчающее воду вещество содержит средство для смягчения воды, такое как одно из моющих средств, описанных выше.

Смягчающее воду вещество может присутствовать в устройстве в виде твердого вещества (например, в форме макрочастиц, в форме спрессованных макрочастиц, такой как таблетка) или в некоторой другой сделанной по шаблону форме (например, в виде брикета или бруска); в виде жидкости (например, текучей жидкости, геля или отвержденного геля) или в виде смеси одной или нескольких таких форм.

Предпочтительно вещество, по существу не содержит каких-либо смягчающих ткань активных компонентов, поверхностно-активное вещество и/или отбеливатель. Под выражением «по существу не содержит» подразумевается <15, <12, <10, <8, <6, <4, <2, <1, <0,5, <0,1, <0,01 мас.% каждого или любой комбинации или всех ингредиентов, перечисленных выше.

Предпочтительно (моющий компонент)/(средство для смягчения воды) присутствует в смягчающем воду веществе в количестве от 1 до 95 мас.% Предпочтительно (моющий компонент)/(средство для смягчения воды) присутствует в смягчающем воду веществе в количестве, по меньшей мере, 5, 10, 15, 20, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90 мас.% Предпочтительно (моющий компонент)/(средство для смягчения воды) присутствует в смягчающем воду веществе в количестве, самое большее, 50, 90, 85, 80, 75, 70, 65, 60, 55, 50, 45, 40, 35, 30, 25, 20, 15 мас.%

В случае жидкого смягчающего воду вещества значение рН предпочтительно равно, по меньшей мере, 0,5, 0,9, 1,0, 1,3, 1,5, 1,7, 1,9, 2,1, 2,3, 2,5, 2,7, 2,9, 3,0, 4,0 или 5,0, и, самое большее, 5,0, 4,0, 3,5, 3,3, 3,2 или 3,1.

Предпочтительные примеры подходящих смягчающих воду веществ приведены ниже.

Исходный материал	Проценты	Проценты	Проценты	Проценты
Вода	30,72
Acusol 445 (48%)	33,65	33,65
Pigmosol 6900 (1%)	0,4	0,4
Sokala PA30CL (92%) или Acusol 445G (92%)	7,4	7,4	17,56	17,56
Лимонная кислота	15	15		15
МЕА	11,5	11,5
Na2SO3 (15%)	1,33	1,33
Глицерин		8

PEG 400		7,72
MPG		15
Na2SO4			82,44	67,44

Предпочтительно устройство выполнено так, что оно имеет внутренний объем для размещения вещества около 150 см³. (Очевидно, будет понятно, что на порядок всего размера устройства влияет автоматическая стиральная машина, с которой предполагается его применение).

Внутренний объем может меняться от 50 до 250 см³, более предпочтительно от 75 до 225 см³, более предпочтительно от 100 до 200 см³, более предпочтительно от 125 до 175 см³.

Для достижения такого общего объема устройство, как правило, имеет длину приблизительно 50 см и ширину 1-3 см, например, 2 см. При такой длине предусмотрено, что устройство имеет длину, чтобы она охватывала около 50% окружности дверцы/(уплотнительной прокладки) автоматической стиральной машины для белья с фронтальной загрузкой Европейского типа. Длина и/или ширина могут быть изменены, если это необходимо, для разных машин и/или так, чтобы устройство было способно охватывать всю окружность дверцы/(уплотнительной прокладки) автоматической стиральной машины для белья.

Как правило, предусматривается, чтобы приблизительно 10 г смягчающего воду вещества высвобождалось в цикле стирки автоматической стиральной машины для белья. Это количество может быть изменено и может составлять от 5 до 25 г на цикл стирки, например, от 7 до 20 г и более предпочтительно от 8 до 15 г.

По существу, предусмотрено, что устройство может быть использовано в течение ряда циклов стирки, чтобы высвобождать смягчающее воду вещество без замены/(повторного заполнения). Обычное число циклов стирки составляет от 5 до 20 циклов, более предпочтительно от 8 до 15 циклов стирки, и наиболее предпочтительно от 8 до 12 циклов стирки.

Устройство предпочтительно выполняют так, чтобы оно могло быть перезаряжено после использования. Устройство предпочтительно выполняют так, чтобы оно показывало потребителю индикатор срока эксплуатации, например, изменение цвета или окно визуального контроля.

Во всех вариантах осуществления настоящего изобретения один отсек может содержать, например, жидкий или твердый компонент (такой как порошок, гранулы или прессованную или гелевую таблетку), и другой отсек может содержать другой жидкий или твердый компонент (такой как порошок, гранулы или прессованную или гелевую таблетку). С другой стороны, более чем один компонент может присутствовать в одном или нескольких отсеках. Например, отсек может содержать твердый компонент, например, в форме шарика или пилюли (такой как порошок, гранулы или прессованная или гелевая таблетка) и жидкий компонент.

Далее описан предпочтительный типичный неограничивающий вариант осуществления дозирующего устройства с постепенным высвобождением вспомогательных веществ для стиральной машины с помощью соответствующих чертежей, где:

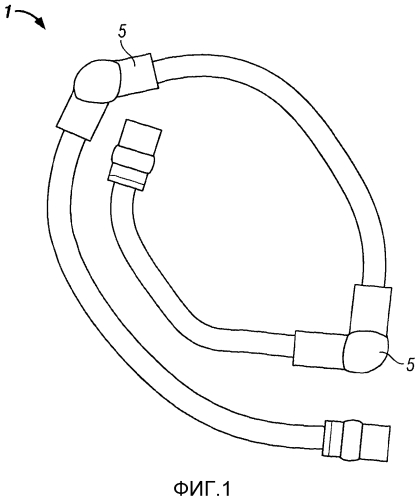

- фигура 1 показывает вид в перспективе устройства в соответствии с настоящим изобретением;

- фигуры 2А и 2В каждый показывают увеличенную часть устройства фигуры 1;

- фигура 3 показывает первое применение устройства фигуры 1;

- фигура 4 показывает второе применение устройства фигуры 1;

- фигура 5 показывает увеличенный фрагмент варианта второго применения, показанного на фигуре 4;

- фигура 6 показывает часть с частичным разрезом уплотнения для стиральной машины, содержащего устройство в соответствии с настоящим изобретением, объединенное с таким уплотнением;

- фигура 7 показывает часть другого варианта осуществления устройства фигуры 1;

- фигуры 8 и 9 представляют собой диаграммы, показывающие условия высвобождения вещества с помощью дозирующего устройства изобретения в некоторых тестах, проведенных в стиральных машинах;

- фигуры 10А, 10В и 10С показывают соответствующие вид сверху, вид сбоку и вид снизу другого варианта осуществления гибкого защитного кожуха в соответствии с настоящим изобретением;

- фигура 11 показывает поперечное сечение в увеличенном масштабе по линии А-А фигуры 10В; и

- фигуры 12А, 12В и 12С показывают соответствующие перспективные виды сверху и снизу в развернутом состоянии и также виды снизу в сложенном состоянии гибкого защитного кожуха фигур 10.

Дозирующее устройство с постепенным высвобождением веществ для приборов бытового назначения в соответствии с настоящим изобретением показано на прилагаемых чертежах под цифрой 1.

С помощью неограничивающего примера ниже будет описано применение дозирующего устройства настоящего изобретения в электроприборах и, особенно, в стиральных машинах разного типа.

Устройство, показанное на фигуре 1, включает внешнюю оболочку 2, внутри которой находится некоторое количество одного или несколько веществ 3, таких как антинакипин, дезинфицирующие средства и другие аналогичные добавки; конечно вещество или смесь веществ, находящихся внутри оболочки 2, может меняться достаточно широко от одного применения к другому в зависимости от конкретного прибора, к которому устройство приложено, от конкретной функции, которую желают осуществить в этом приборе.

При применении в стиральной машине, раскрытом в данном изобретении, предпочтительно есть вспомогательные вещества 3, которые должны быть добавлены к обычному моющему средству при каждом цикле работы электроприбора.

Количество вспомогательного вещества 3, содержащегося внутри оболочки 2, составляет больше стандартной дозы, достаточной для одного цикла работы электроприбора. Предпочтительно помещают количество, равное большому числу доз, преимущественно находящемуся в интервале от 10 до 500 доз в зависимости от типа применения и от частоты использования с тем, чтобы иметь фактическую продолжительность работы дозирующего устройства от одного до нескольких месяцев.

Оболочка 2, по меньшей мере, частично образована водопроницаемым материалом, преимущественно натуральной или синтетической полимерной мембраной. Материал может иметь гидрофильные характеристики с тем, чтобы способствовать проницаемости воды, но она также может иметь гидрофобные характеристики, при условии, что ее пористость является достаточной высокой, чтобы получить водопроницаемость, способную обеспечить желаемое растворение вещества 3.

В частности, оболочка представляет собой мембрану, которая при контакте с водой или, в общем случае, с рабочей жидкостью, например, с водным моющим средством, способна высвобождать, по меньшей мере, одну дозу содержащегося вещества во время каждого цикла работы прибора в течение всего срока эксплуатации дозирующего устройства. Предпочтительными типичными материалами для формирования мембраны являются: гидрофобная мембрана на основе целлюлозы, нетканый материал, пористая полиэтиленовая мембрана, микроперфорированная полиэтиленовая мембрана или силиконовая мембрана.

Предпочтительно мембрана содержит предохранительное отверстие.

За счет использования такого предохранительного отверстия было установлено, что неблагоприятное набухание мембранного устройства может быть исключено/уменьшено. Не привязываясь к какой-либо теории, допускают, что с использованием такого предохранительного отверстия избыточное поглощение воды из жидкости автоматической чистящей машины может быть исключено. Допускают, что такое поглощение воды возникает вследствие притяжения некоторых химических компонентов, особенно это справедливо для полимеров на основе акрилатов/(акриловой кислоты), которые могут находиться в устройстве, к воде из промывочной жидкости. Действительно, в первых циклах стирки наблюдается, что поглощение воды в устройстве может быть более высоким, чем высвобождение воды/(химического компонента). Такое поглощение обычно будет приводить к избыточному поглощению воды, которое могло бы привести к смещению устройства из предназначенного для него положения и/или к повреждению устройства, препятствуя его дальнейшему использованию.

Мембрана может иметь большое число предохранительных отверстий.

Обычно предохранительное отверстие имеет диаметр от 1 до 100 мкм, более предпочтительно 10-90 мкм и наиболее предпочтительно от 20 до 60 мкм. Установлено, что предохранительное отверстие такого размера является идеальным. Получают высвобождение поглощенной воды без нежелательного высвобождения содержимого устройства.

Для получения отверстия такого размера, как установлено, требуется специальное режущее оборудование, например, такое как устройство лазерной резки. Фактически за счет использования устройства лазерной резки, как установлено, получают такие предохранительные отверстия, даже когда мембрана заполнена жидкой композицией.

Предохранительное отверстие предпочтительно может иметь диспергируемое защитное покрытие для формирования защитной перегородки перед применением, чтобы предупредить преждевременное высвобождение содержимого устройства. Предпочтительным материалом для такого покрытия является поливиниловый спирт, так как он способен обеспечивать требуемый уровень защиты, все еще оставаясь способным диспергироваться в водной среде.

В раскрытом в данном случае электроприборе, таком как стиральная машина, рабочая жидкость состоит из промывочной жидкости. При санитарно-гигиеническом применении, например, в туалете (не показано), напротив, рабочей жидкостью является вода, текущая в соответствии с работой смывного устройства, оборудованного вместе с бачком унитаза.

Под определением «доза» подразумевают некоторое количество вещества 3, которое является функцией типа и/или продолжительности цикла стирки, или количества и/или температуры воды для стирки, или также физических свойств воды.

Например, в конкретном случае вспомогательного вещества против накипи количество или «доза» высвобожденного вещества при каждой стирке зависит, главным образом, от жесткости воды.

В конце каждого цикла работы в оболочке 2 остается остаточное количество вещества 3, готового для того, чтобы быть частично высвобожденным во время следующего цикла работы до тех пока, пока вещество 3 не израсходуется.

Физические характеристики мембраны, образующей оболочку 2, являются такими, чтобы она сохраняла по существу неизменными химические свойства вещества, которое остается внутри оболочки в конце стирки, и такими, чтобы вызывать только частичное поступательное падение концентрации такого вещества или его количества (в зависимости от того, находится ли указанное вещество изначально в виде жидкости/геля или в твердой форме) в зависимости от дозы, которая высвобождается в прибор во время разных последовательных циклов работы.

Уровень пористости мембраны и, следовательно, ее водопроницаемость, по существу, зависит от размера пор о
