Реферат

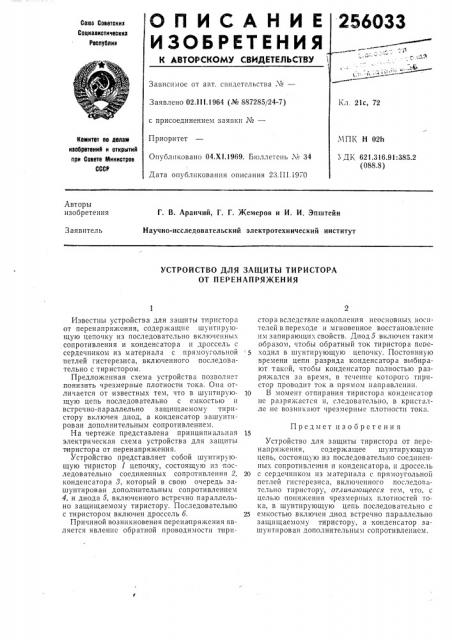

ОПИСАНИЕ

ИЗОЬЕЕТ ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

256033

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 02.111.1964 (¹ 887285/24-7) с присоединением заявки №вЂ”

Приоритет

Опубликовано 04.Х1.1969. Бюллетспь № 34

Дата опубликования описания 23.III.!970

Кл. 21с, 72

Комитет по делаю иаобретеиий и открытий при Совете Уйииистров

СССР

МПК Н 02h

\ ДК 621.316.91:385.2 (088,8) Авторы изобретения

Г. В. Аранчий, Г. Г. Жемеров и И. И. Эпштейн

Научно-исследовательский электротехнический институт

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТИРИСТОРА

ОТ ПEPЕНАПРЯЖЕНИЯ

Известны устройства для защиты тиристора от перенапряжения, содержащие шунтирующую цепочку из последовательно включснны: сопротивления и конденсатора и дроссель с сердечником из материала с пряхгоугольной петлей гистерезиса, включенного последовательно с тиристором.

Предложенная схема устройства позволяет понизить черезмерные плотности тока. О»а отличается от известных тем, что в шунтирующую цепь последовательно с емкостью и встречно-параллельно защищаемому тиристору включен диод, а конденсатор зашунтпрован дополнительным сопротивлением.

На чертеже представлена принципиальная электрическая схема устройства для защиты тиристора от перенапряжения.

Устройство представляет собой шунтирующую тиристор I цепочку, состоящую из последовательно соединенных сопротивления 2, конденсатора 3, который в свою очередь зашунтирован дополнительным сопротивлением

4, и диода 5, включенного встречно параллельно защищаемому тиристору. Последовательно с тиристором включен дроссель б.

Причиной возникновения перенапряжения является явление обратной проводимости тиристор а вследствие накопления нсосновных носителей в переходе и мгновенное восстановление им запирающих свойств. Диод 5 включен таким образом, чтобы обратный ток тиристора пепе: 5 ходил в шунтирующую цепочку. Постоянную времени цепи разряда конденсатора выбирают такой, чтобы конденсатор полностью разряжался за время, в течение которого тиристор проводит ток в прямом направлении.

10 В момент отпирания тиристора конденсатор не разряжается и, следовательно, в кристалле не возникают черезмерные плотности тока.

Предмет изобретения

Устройство для защиты тиристора от перенапряжения, содержащее шуптнрующую цепь, состоящую из последовательно соединенных сопротивления и конденсатора, и дроссель

20 с сердечником из материала с прямоугольной петлей гистерезиса, включенного последовательно тиристору, от гичающееся тем, что, с целью понижения черезмерных плотностей тока, в шунтирующую цепь последовательно с

25 емкостью включен диод встречно параллельно защищаемому тиристору, а конденсатор зашунтирован дополнительным сопротивлением.
