Способ непрерывного измерения износа щеток

Способ непрерывного измерения износа щеток

Иллюстрации

Показать все

Реферат

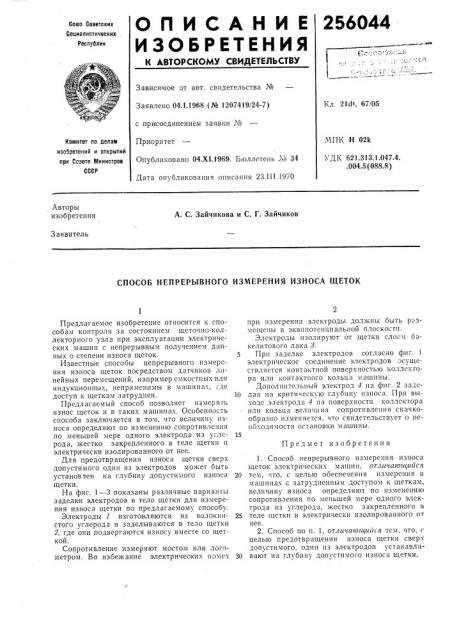

256044

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Содиалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 04.1.1968 (№ 1207419!24-7) Кл. 21d>, 67/05 с присоединением заявки №

МПК H 02k

УДК 621.313.1.047.4. .004.5 (088.8) Приоритет

Опубликовано 04.Х1.1969, Бюллетень № 34

Дата опубликования описания 23.III.1970

Комитет по делам изобретений и открытий при Ссзете Министров

СССР

Авторы изобретения

А. С. Зайчикова и С. Г. Зайчиков

Заявитель

СПОСОБ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ ИЗНОСА ЩЕТОК

Предмет изобретения

Предлагаемое изобретение относится к способам контроля за состоянием щсточпо-коллекторного узла при эксплуатации электрических машин с непрерывным получением данных о степени износа щеток.

Известные способы непрерывного измерения износа щеток посредством датчиков ли.нейных перемещений, например емкостных или индукционных, неприменимы в машинах, где доступ к щеткам затруднен.

Предлагаемый способ позволяет измеря гь износ щеток и в таких машинах. Особенность способа заключается в том, что величину износа определяют по изменению сопротивления по меньшей мере одного электрода из углерода, жестко закрепленного в теле щетки и электрически изолированного от нее.

Для предотвращения износа щетки сверх допустимого один из электродов может быть установ лен HB глубину допустимого износа щетки.

На фиг. 1 — 3 показаны различные варианты заделки электродов в тело щетки для измерения износа щетки по предлагаемому способу.

Электроды 1 изготовляются из волокнистого углерода и заделываются в тело щетки

2, где они подвергаются износу вместе со щеткой.

Сопротивление измеряют мостом или логометром. Во избежание электрических помех при измерении электроды должны быть р;змещены в эквппотенциальной плоскости.

Электроды изолируют от щетки слоем бакелитового лака 8.

5 Прп заделке электродов согласно фиг. 1 электрическое соединение электродов осуществляется контактной поверхностью коллскгора или контактного кольца машины.

Дополнительный электрод 4 на фиг. 2 заде10 лан на критическую глубину износа. При выходе электрода 4 на поверхности коллектора или кольца вели шна сопротивления скачкообразно изменяется, что свидетельствует о необходимости остановки машины.

1. Способ непрерывного .измерения износа щеток электрических машин, от.гичающийся

20 тем, что, с целью обеспечения измерения в машинах с затрудненным доступом к щеткам, величину износа определяют по изменению сопротивления по меньшей мере одного 3;IcKтрода из углерода, жестко закрепленного в

25 теле щетки и электрически изолированного от нее.

2. Способ по п. 1, отличающийся тем, что, г целью предотвр ащения износа щетки сверх допустимого, один из электродов устанавли30 вают на глубину допустимого износа щетки.

256044 стиг. 3

Фиг. 1
