Ограждение для газонов
Патент 2560758
Авторы
Правообладатели
Классы МПК
Ограждение для газонов
Иллюстрации
Изобретение относится к области строительства и может быть использовано для ограждения газонов, скверов, садов, парков. Ограждение выполнено из стеклопластиковой арматуры, соединенной между собой через пластмассовые фигурные модули эпоксидным клеем, и установлено основаниями стоек с жесткими треугольными фигурами из стеклопластиковой арматуры в полости грунта с заливкой бетонным раствором. Технический результата заключается в экономичности, надежности, долговечности за счет применения нового материала и технологии соединения элементов конструкции и монтажа ограждений для газонов, скверов, садов и парков. 2 ил.
Реферат
Изобретение относится к области строительства и может быть использовано для ограждения газонов, скверов, садов, парков.
Уровень техники: заявителю аналоги изобретения не известны.

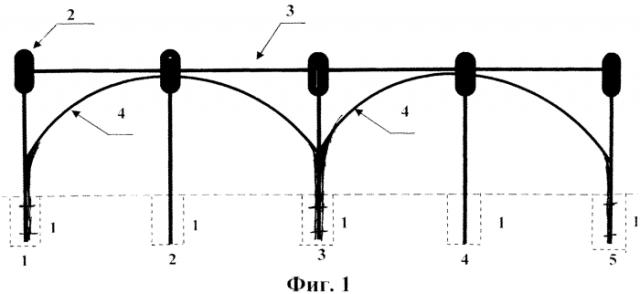

Ограждение из стеклопластиковой арматуры состоит из опорных стоек 1 по периметру территории (общий вид ограждения показан на фиг. 1). На концах стоек 1 эпоксидным клеем фиксируются пластмассовые фигурные модули 2, выполняющие роль связующих элементов горизонтальной линии 3 и фигурных линий 4 - "полуволн", основания которых фиксируются с нечетными стойками вязальной проволокой, как показано на фиг. 1. Вершины "полуволн" фиксируются эпоксидным клеем на верхних частях четных стоек 1 через фигурные модули 2.
Для обеспечения поперечной устойчивости ограждения предусмотрена установка в основаниях каждой стойки жесткой треугольной фигуры 5, как показано на фиг. 2, состоящей из трех стержней стеклопластиковой арматуры, установленной поперек плоскости ограждения с помощью вязальной проволоки.
Установка оснований стоек ограждения в грунт производится в предварительно выкопанные под опорные стойки прямоугольные полости в грунте с последующей заливкой бетонным раствором до уровня грунта.
Продольную устойчивость ограждения обеспечивает общая жесткость конструкции ограждения.
Сущность заявленного изобретения выражается в совокупности существенных признаков, достаточных для достижения обеспечиваемого предлагаемым изобретением технического результата, который заключается в экономичности, надежности, долговечности за счет применения нового материала и технологии соединения элементов конструкции и монтажа ограждений для газонов.
Ограждение для газонов, отличающееся тем, что выполнено из стеклопластиковой арматуры, соединенной между собой через пластмассовые фигурные модули эпоксидным клеем, и установлено основаниями стоек с жесткими треугольными фигурами из стеклопластиковой арматуры в полости грунта с заливкой бетонным раствором.
