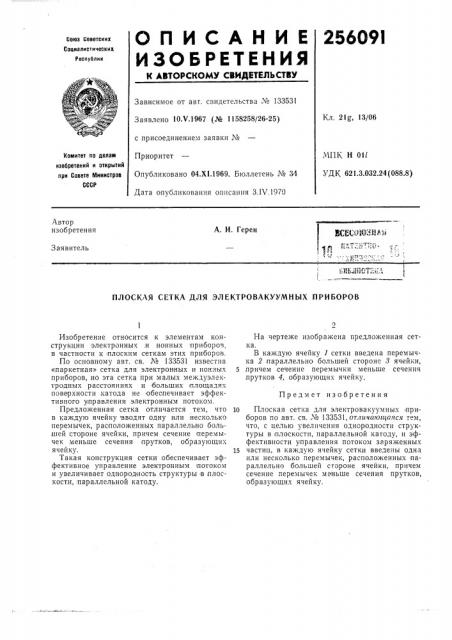

25609I
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз советских
Социалистических
Реслтслик
Зависимое от авг. свидетельства № 133531
Заявлено 10.V.1967 (№ 1158258/26-25) с присоединением заявки №
Приоритет
Опубликовано 04.Х1.1969. Бюллетень ¹ 34
Дата опубликования описания З.IV.1970
Кл. 2! g, 13/06
МПК И Oll
УДК 621.3.032.24 (088.8) Комитет ло делам нзооретений и открытий при Совете Министров
СССР
Автор изобретения
А. И. Герен
ВСЫ- тВВИР т
Заявитель!.: Ж Л110Т1," ;
ПЛОСКАЯ СЕТКА ДЛЯ ЭЛЕКТРОВАКУУМНЫХ ПРИБОРОВ
Предмет изобретения
Изобретение относится к элементам конструкции электронных,и ионных приборов. в частности к плоским сеткам этих приборов.
По основному авт. св. № 133531 известна
«паркетная» сетка для электронных и ионных приборов, но эта сетка при малых междуэлектродных расстояниях и больших площадях поверхности .катода не обеспечивает эффективного управления электронным потоком.
Предложенная сетка отличается тем, что в каждую ячейку вводят одну или несколько перемычек, расположенных параллельно большей:стороне ячейки, причем сечение перемычек меньше сечения прутков, образующих ячейку.
Такая конструкция сетки обеспечивает эффективное управление электронным потоком и увеличивает однородность структуры в;плоскости, параллельной катоду.
На чертеже изображена предложенная сетка.
В каждую ячейку 1 сетки введена перемычка 2 параллельно большей стороне 8 ячейки, 5 причем сечение перемычки меньше сечения прутков 4, образующих ячейку.
10 Плоская сетка для электровакуумных приборов по авт. св. № 133531, отличаюш,аяся тем, что, с целью увеличения однородности структуры в плоскости, параллельной кагоду, и эффективности управления потоком заряженных
15 частиц, в каждую ячейку сетки введены одна или несколько перемычек, расположенных параллельно большей стороне ячейки, причем сечение перемычек меньше сечения прутков, образующих ячейку.
256091
Составитель И. Ротеиберг
Техрсд Т. П. Курилко Корректор А. С, Колабин
Редактор T. Орловская
Типография, пр, Сапунова, 2
Заказ 570/17 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изооретений и открытий при Совете Министров СССР
Москва )К-35, Раушская наб., д. 4/5
