Устройство для приготовления напитка и соответствующий способ

Устройство для приготовления напитка и соответствующий способ

Иллюстрации

Показать все

Реферат

Предпосылки создания изобретения

Область техники, к которой относится изобретение

Настоящее раскрытие в основном относится к устройству для приготовления напитка, такого как кофе или чай, а также к соответствующим способам приготовления напитка.

Описание известного уровня техники

Известны многие способы и устройство для приготовления напитков с помощью фильтра, таких как кофе или чай, приготовляемых с помощью фильтра или мешка. Один способ, описанный в данном документе как «способ «заливки», стал популярным у бариста для приготовления вручную рецептов индивидуального приготовления напитков небольшими порциями для потребления ценителем кофе или чая. Устройство для заливки и способы могут уменьшить потери, которые возникают, когда рецепт индивидуального приготовления выполнен в большей порции, такой как полный стакан, и обеспечить поле высокопрофессиональных действий для потребителя, наблюдающего, как бариста оказывает индивидуальную услугу.

Известный способ заливки и устройство обычно включают в себя заливку вручную горячей воды в фильтр, заполненный кофейной гущей, таким образом, смачивая гущу в фильтре и получая сваренный кофейный напиток, который затем стекает через фильтр в отдельную порционную емкость. Известные устройства для «заливки» и способы включают в себя ручные, нерегулярно используемые процессы, с помощью которых получают порции для чашки рецептов индивидуального приготовления кофе. Пример устройства, получающего такие небольшие порции кофе, раскрыт в патенте US №.5865094, Kealy.

Краткое описание изобретения

Один вариант выполнения описывает устройство для приготовления напитка. Устройство для приготовления напитка включает в себя корпус и опорный элемент, зацепленный с корпусом. Опорный элемент включает в себя участок для зацепления с держателем фильтра, выполненный с возможностью зацепления с держателем фильтра. Устройство также включает в себя насадку, выполненную с возможностью подачи текучей среды над местоположением держателя фильтра, зацепленного с участком для зацепления с держателем фильтра. Опорный элемент дополнительно включает в себя подвижный элемент, выполненный таким образом, что участок для зацепления с держателем фильтра может перемещаться относительно насадки.

В другом варианте выполнения описано устройство для приготовления напитка, которое включает в себя корпус и опорный элемент с участком для зацепления с держателем фильтра, выполненным с возможностью зацепления с держателем фильтра. Устройство для приготовления напитка дополнительно включает в себя насадку, зацепленную с корпусом. Насадка выполнена с возможностью подачи текучей среды над местоположением держателя фильтра, зацепленного с участком для зацепления с держателем фильтра. Соответственно, насадка может перемещаться во время работы относительно участка для зацепления с держателем фильтра.

В еще одном варианте выполнения описан способ приготовления напитка. Способ включает в себя обеспечение устройства, которое включает в себя корпус, опорный элемент с участком для зацепления с держателем фильтра, выполненным с возможностью зацепления с держателем фильтра, причем фильтр расположен в держателе фильтра, и насадку, выполненную с возможностью подачи текучей среды в держатель фильтра. Текучая среда подается в держатель фильтра из насадки, так что текучая среда контактирует с фильтром. Один или более подвижных элементов обеспечены и выполнены таким образом, что, по меньшей мере, одно из насадки и участка для зацепления с держателем фильтра может перемещаться относительно другого из насадки и участка для зацепления с держателем фильтра. По меньшей мере, одно из насадки и участка для зацепления с держателем фильтра перемещается относительно другого из насадки и участка для зацепления с держателем фильтра, так что текучая среда, контактирующая с фильтром, образует траекторию движения вдоль поверхности фильтра.

Для целей настоящего раскрытия и краткого описания отличий от известного уровня техники конкретные аспекты способов и устройств были описаны выше и дополнительно будут описаны ниже. Следует понимать, что необязательно все такие аспекты могут быть представлены в любом конкретном варианте выполнения. Таким образом, например, специалисты в данной области техники должны понимать, что способы и устройства могут быть воплощены или осуществлены способом, с помощью которого достигаются или оптимизируются один аспект или группа аспектов, как указано в данном документе, без необходимости достижения других аспектов, как может быть указано или предложено в данном документе.

Подразумевается, что все эти варианты выполнения входят в объем настоящего раскрытия, описанного в данном документе. Эти и другие варианты выполнения станут полностью понятны специалистам в данной области техники из нижеследующего подробного описания со ссылкой на прилагаемые чертежи, причем настоящее раскрытие не ограничивается раскрытым конкретным вариантом выполнения (вариантами выполнения).

Краткое описание чертежей

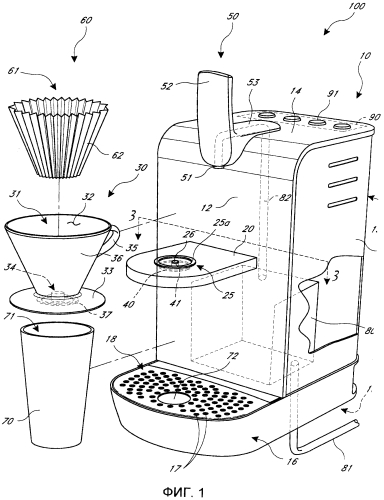

Фиг.1 - перспективный вид сбоку и сверху варианта выполнения устройства для приготовления напитка;

фиг.2 - перспективный вид сбоку и сверху устройства, изображенного на фиг.1;

Фиг.3 - вид в разрезе сверху устройства по линиям 3-3 на фиг.1;

Фиг.4 - вид сверху устройства, изображенного на фиг.1, с его отведенной назад насадкой;

Фиг.5 - вид сверху устройства, изображенного на фиг.1, с его выдвинутой насадкой для дозирования воды через фильтр;

Фиг.6 - вид сверху устройства, изображенного на фиг.1;

Фиг.7A-7C - виды сверху вариантов выполнения траекторий движения текучей среды на фильтре;

фиг.8 - схематичный вид варианта выполнения участка системы регулирования, которая может быть обеспечена в устройстве согласно фиг.1;

Фиг.9 - перспективный вид сбоку и сверху варианта выполнения устройства для приготовления множества напитков;

Фиг.10 - перспективный вид сбоку и сверху варианта выполнения устройства для приготовления множества напитков с помощью выполненной как одно целое кофейной мельницы.

Подробное описание

Известное устройство, используемое для приготовления кофе с помощью способа заливки, является неэффективным и нестабильным из-за ручного индивидуального нерегулярного процесса, используемого для приготовления небольших количеств кофе или чая. Ручной и трудоемкий известный способ заливки может привести к напиткам, которые сильно отличаются вследствие непостоянных способов заливки и температур воды, используемых бариста. Эта неэффективность и несоответствие усугублены в операциях или рецептах приготовления посредством заливки, которые используют многократные этапы заливки. Кроме того, результаты заливки воды вручную, которая образует траекторию движения текучей среды на фильтре с кофе, могут изменяться от чашки к чашке, даже если используются один и тот же тип, помол и количество кофейных зерен, и даже у одного и того же бариста из-за изменений и несоответствий расположения подачи воды, ее времени, формы траектории движения, температуры и т.д. Такие проблемы могут дополнительно усугубляться, когда разные бариста пытаются повторить рецепт, ранее заказанный потребителем. Кроме того, возникают проблемы, связанные с эргономикой и безопасностью из-за веса оборудования, используемого бариста (например, бочок с горячей водой), повторяющегося процесса и потенциальной опасности ожога, связанной с заливкой вручную бочка с горячей водой. Таким образом, существует необходимость в устройствах и способах приготовления напитка, в которых используется способ заливки, которые являются надежными, обычными, удобными, безопасными и простыми для использования, по-прежнему обеспечивая поле высокопрофессиональных действий.

Варианты выполнения, представленные в данном документе, описывают устройства и способы, которые уменьшают труд, связанный со способами приготовления с заливкой и/или уменьшают потенциальные эргономические проблемы и проблемы, связанные с опасностью, для бариста при обеспечении большей консистентности в полученном напитке. Например, ручное или автоматическое перемещение (например, регулируемое перемещение) предусмотрено для фильтра (например, вращение) и/или насадки, дозирующей жидкость над фильтром, для улучшения или оптимизации приготовления напитка. Кроме того, устройство и способы предназначены для регулирования скорости потока, времени и/или температуры текучей среды из насадки через фильтр. В частности, дозировка воды (например, скорость потока, количество и/или траектория движения в фильтр), температура, время подачи текучей среды и/или время «ожидания» до или после подачи текучей среды, все без исключения из которых могут влиять на вкус напитка и качество, могут регулироваться и/или автоматизироваться. Например, фильтр может автоматически вращаться во время дозирования жидкости через фильтр. В других вариантах выполнения насадка может быть расположена со смещением от центра фильтра для обеспечения распределенного смачивания ароматизирующего вещества напитка (например, кофейной гущи). Дополнительно или в качестве альтернативы, насадка может быть выполнена подвижной для ограниченных изменений траектории потока жидкости относительно вращающегося фильтра. В еще одних вариантах выполнения температура текучей среды может регулироваться в момент использования (например, рядом с насадкой и/или держателем фильтра). Скорость потока и количество текучей среды, подаваемой на фильтр, также могут регулироваться. Время подачи текучей среды в фильтр и/или «время ожидания», или время задержки между этапами приготовления могут регулироваться в зависимости от рецепта приготовления и/или типа приготовляемого напитка (например, кофе, чая или других типов кофе и/или чая). Например, текучая среда может подаваться на фильтр через этапы подачи текучей среды и временных задержек для регулирования уровня текучей среды в фильтре. Регулирование уровня текучей среды в фильтре будет регулировать давление текучей среды на фильтр, которое регулирует время извлечения и скорость ароматизирующего вещества из ароматизированного вещества напитка (например, кофе или чая). Как использовано в данном документе, термин «рецепт» и варианты выполнения устройств и способов, описанных для контроля рецепта и процесса приготовления напитка, не ограничиваются конкретной категорией или подкатегорией напитка. Таким образом, устройства и способы, описанные в данном документе, могут быть осуществлены для обеспечения большего контроля рецептов для различных категорий напитков (например, кофе и/или чая) и/или рецептов для различных подкатегорий напитков (например, различных типов зерен кофе и/или чая), и/или для рецептов одной и той же категории и/или подкатегории (например, одного и того же типа зерен кофе и/или чая, но с другим рецептом для получения разных результатов за счет управления различными этапами процесса приготовления, описанного в данном документе).

Хотя варианты выполнения будут описаны ниже на примере устройства для приготовления кофейного напитка с использованием воды и кофейной гущи, следует понимать, что устройство может также использоваться для приготовления других типов напитков, включая чай, растворимые напитки и любые другие напитки, получаемых путем заливки текучей среды (например, холодной воды, горячей воды, сиропа и т.д.) в первую емкость, смешивания (например, заваривания) текучей среды с ароматизированным веществом (например, листьями чая, кофейной гущи и т.д.) для получения напитка и подачи напитка из первой емкости во вторую емкость, из которой напиток может использоваться или дополнительно обрабатываться. Кроме того, следует понимать, что текучая среда может подаваться через устройство, как описано, без смешивания текучей среды с ароматизированным веществом. Например, текучая среда может подаваться через устройство без взаимодействия с ароматизированным веществом для предварительного нагрева одного или более участков устройства (например, держателя фильтра или чашки) для последующего поддержания соответствующей температуры напитка, для выполнения этапа промывки, для смачивания фильтра (например, уплотнения фильтра) и/или для промывки твердых частиц из фильтра для улучшения вкуса напитка.

Фиг.1 - перспективный вид сбоку и сверху варианта выполнения устройства 100 для приготовления напитка. Фиг.2 - перспективный вид сбоку и сверху варианта выполнения устройства 100, изображенного на фиг.1, с частями, установленными на месте, для приготовления кофе или другого напитка. Ссылаясь на фиг.1 и 2, устройство 100 может содержать корпус 10 и подставку или опорный элемент 20, зацепленный с корпусом 10. Опорный элемент 20 содержит участок 25 для зацепления с держателем фильтра, выполненный с возможностью зацепления с держателем 30 фильтра, предназначенный для вмещения фильтра 60. Устройство 100 включает в себя насадку 50, выполненную с возможностью подачи текучей среды в держатель 30 фильтра. Подвижный элемент 40 опорного элемента 20 обеспечивает перемещение участка 25 для зацепления с держателем фильтра относительно насадки 50. Устройство 100 выполнено с возможностью обеспечения процесса приготовления с заливкой, в котором текучая среда подается из насадки 50 в фильтр 60 и держатель 30 фильтра, обеспечивая смачивание текучей средой и извлечение аромата и вкуса из ароматизирующего вещества напитка (например, кофейной гущи, чая и т.д.) для получения напитка. В процессе заливки ароматизированная текучая среда проходит через фильтр 60 и держатель 30 фильтра и из фильтра 60 и держателя 30 фильтра в другой участок устройства 100 (например, в емкость 70). В проиллюстрированном варианте выполнения одна порция напитка, таким образом, может быть непосредственно приготовлена в порционную емкость для потребителя.

Держатель 30 фильтра может иметь любую из многих разных форм и может быть выполнен из многих разных материалов, вмещающих и удерживающих объем текучей среды (например, горячую воду), ароматизирующее вещество (например, кофейную гущу или чай), и фильтр, мешок, мембрану и т.д., (например, фильтр 60). Фильтр 60 может обеспечивать прохождение потока текучей среды, но ограничивать прохождение вещества из-за его густой консистенции. Держатель 30 фильтра может содержать основание 33 и одну или более боковых стенок, изображенных в данном документе в виде конической боковой стенки 36, для образования внутреннего объема внутри держателя 30 фильтра. Боковая стенка 36 может проходить от основания 33 в одном или более направлений и/или может проходить от наружного периметра (например, окружности) основания 33 или от внутреннего участка основания 33, как показано. В проиллюстрированном варианте выполнения боковая стенка 33 проходит вверх от основания 33 для образования отверстия 31, через которое могут вмещаться текучая среда и ароматизирующее вещество, и в которое может вставляться фильтр 60. Следует понимать, что расположение основания 33 или подобного элемента не ограничивается самым нижним концом держателя 30 фильтра. Основание 33 может быть расположено где угодно в пределах внутреннего периметра боковой стенки 36, которая закрывает конец держателя 30 фильтра (но чтобы отверстие обеспечивало стекание или прохождение ароматизированной текучей среды в расположенную внизу емкость 70), для образования внутреннего объема. Держатель 30 фильтра может быть отдельным от фильтра 60, или держатель 30 фильтра и фильтр 60 могут быть выполнены как одно целое. Например, боковая стенка 36 держателя 30 фильтра может быть выполнена соответствующим образом с возможностью удержания текучей среды с фильтрующим элементом, ситом или сетчатым элементом (например, из любого из материалов и/или конструкций вариантов осуществлений фильтра 60, описанного в данном документе), встроенных внутри держателя 30 фильтра для закрытия отверстия 34 и фильтрации текучей среды, проходящей через отверстие 34.

Проиллюстрированный держатель 30 фильтра образует по существу форму перевернутого усеченного конуса, что является типичным для держателей фильтра, только для иллюстративных целей. Следует понимать, что держатель 30 фильтра может иметь другие формы. Держатель 30 фильтра может включать в себя ручку 35 для облегчения манипулирования пользователем держателя 30 фильтра (например, бариста). Держатель 30 фильтра может содержать множество структур поверхности и/или фасонных форм для облегчения манипулирования.

Держатель 30 фильтра может быть выполнен из любого из многих материалов, таких как металл, стекло, керамика, пластмасса и т.д. Держатель 30 фильтра содержит гидрофобный (например, водонепроницаемый) материал, так что держатель 30 фильтра может удерживать жидкость и содействовать прохождению к отверстию в нижней части. В одном варианте выполнения держатель 30 фильтра содержит материал, пригодный для использования с пищевым продуктом, таким как пищевой продукт, содержащий жидкость. Держатель 30 фильтра может содержать непрозрачный, полупрозрачный или прозрачный материал. Следует понимать, что держатель 30 фильтра может содержать любое сочетание из одного или более вышеупомянутых материалов или может быть покрыт одним или более из них. Следует понимать, что держатель 30 фильтра может быть выполнен из любого из многих разных известных материалов и иметь любую из многих разных известных форм для известных держателей фильтра, кружек, чашек, стаканов для питья и им подобных.

Держатель 30 фильтра может содержать прорезь, канавку, отверстие, трубку, патрубок или другой элемент, который обеспечивает прохождение жидкости через нижний участок держателя 30 фильтра. В проиллюстрированном варианте выполнения отверстие 34 проходит через основание 33 для обеспечения прохождения через держатель 30 фильтра. Отверстие 34 изображено в виде круглого отверстия, приблизительно размещенном в центре основания 33. Однако следует понимать, что отверстие 34 может иметь другие формы. Отверстие 34 может быть смещено от центра верхнего поперечного сечения держателя 30 фильтра. Кроме того, держатель 30 фильтра может содержать удерживающую конструкцию для удержания и/или зацепления с участком устройства 100, как описано дополнительно ниже.

В некоторых вариантах выполнения держатель 30 фильтра может содержать клапан (например, обратный клапан, двухходовой клапан, систему отделения пробки и т.д.), которым можно управлять вручную, полуавтоматически или автоматически, или подобный механизм, который может быть выполнен с возможностью ограничения и/или обеспечения прохождения текучей среды через держатель 30 фильтра. Например, держатель 30 фильтра может содержать клапан, который открывается (например, вручную), когда держатель 30 фильтра расположен на устройстве 100 (например, для обеспечения потока через него), и закрываться (например, вручную), когда держатель 30 фильтра удален с устройства 100 (например, для предотвращения стекания любой остаточной жидкости, содержащейся внутри держателя 30 фильтра, во время манипулирования держателем 30 фильтра после использования). В некоторых вариантах выполнения держатель 30 фильтра может включать в себя клапан, выполненный с первым «закрытым» положением для ограничения потока и вмещения объема текучей среды в держателе 30 фильтра (например, для обеспечения настаивания чая внутри держателя 30 фильтра). Клапан может быть выполнен со вторым «открытым» положением для обеспечения прохождения объема текучей среды (например, настоянного чая) из держателя 30 фильтра (например, в емкость 70). Перемещение клапана между первым и вторым положениями может осуществляться вручную, полуавтоматически и/или автоматически и в некоторых вариантах выполнения может осуществляться системой 90 управления (фиг.1-2, 4-6), описанной дополнительно в данном документе. В некоторых вариантах выполнения держатель 30 фильтра может включать в себя клапан с пробкой, которая ограничивает поток через отверстие 34 фильтра 30, причем соленоидный исполнительный механизм, использующий электромагнитные катушки, может приводиться в действие (например, электрически приводиться в действие) для поворота и отделения пробки и обеспечения потока через отверстие 34.

Емкость 70 может иметь любую из многих разных форм и быть выполнена из любого из многих разных материалов, вмещающих текучую среду, проходящую из держателя 30 фильтра через отверстие 71 в емкости 70. Емкость 70 может быть выполнена с возможностью образования внутреннего объема для вмещения объема текучей среды (например, заваренного кофе), которая может использоваться потребителем или дополнительно обрабатываться. В проиллюстрированном варианте выполнения емкость 70 изображена в форме по существу удлиненного усеченного конуса и без ручки, такой как бумажный стакан «с собой». Однако может использоваться любая подходящая емкость для жидкости, такая как обычная керамическая кофейная кружка для внутримагазинного потребления.

Устройство 100 может использоваться с фильтром 60 любой конструкции, подходящей для обеспечения прохождения текучей среды через него при удержании ароматизирующего вещества. В некоторых вариантах выполнения фильтр 60 может иметь форму мешка или пакета (например, чайный пакетик) для вмещения в него ароматизирующего вещества. Фильтр 60 может быть отдельным от держателя 30 фильтра, или фильтр 60 и держатель 30 фильтра могут быть выполнены как одно целое, как описано дополнительно в данном документе. В некоторых вариантах выполнения фильтр 60 может содержать жесткое или полужесткое сито или сетчатый элемент. В еще одних вариантах выполнения фильтр 60 может иметь постоянную или переменную толщину. В проиллюстрированном варианте выполнения фильтр 60 содержит обычный бумажный фильтр в форме перевернутого усеченного конуса и рифленую поверхность, выемки или гофры 62 для обеспечения вставки фильтра 60 в держатель 30 фильтра и/или образования выпускных каналов с боковой стенкой 36 держателя 30 фильтра.

Следует понимать, что хотя многие из вариантов выполнения в данном документе описывают использование устройства 100 для приготовления напитка совместно с держателем 30 фильтра, фильтром 60 и емкостью 70, устройство 100 может быть изготовлено и поставляться независимо без держателя 30 фильтра, фильтра 60 и/или емкости 70. В некоторых вариантах выполнения устройство 100 для приготовления напитка может поставляться пользователю без держателя 30 фильтра, фильтра 60 и/или емкости 70, и держатель 30 фильтра, фильтр 60 и/или емкость 70 могут поставляться отдельно для использования с устройством 100. Устройство 100 для приготовления напитка, а также держатель 30 фильтра, фильтр 60 и/или емкость 70 могут также поставляться в виде комплекта. В качестве альтернативы, комплект может включать в себя устройство 100 и держатель 30 фильтра, выполненный для использования с ним, и пользователь может отдельно снабжаться известными фильтрами 60 и емкостями 70 для питья.

Также следует понимать, что хотя многие из вариантов выполнения в данном документе описывают использование устройства 100 для приготовления напитка совместно с использованием «текучей среды» и ароматизирующего вещества напитка (например, кофейной гущи), обычно пользователь будет подавать эти ингредиенты. Кроме того, термин «текучая среда», использованный в данном документе, не должен истолковываться как состоящий только из жидкости или жидкости при конкретной температуре. Следует понимать, что некоторые из вариантов выполнения, описанных в данном документе, могут использоваться с текучей средой при разных температурах, и/или текучая среда может содержать смесь из жидкости (например, холодной воды, горячей воды, сиропа и т.д.) и пара (например, пара или обработанного паром молока), или газа, введенного или смешанного внутри жидкости (например, газирование).

Устройство 100 может содержать корпус 10, выполненный с возможностью поддержания и, в некоторых вариантах выполнения, защиты различных элементов и технических характеристик устройства 100. В некоторых вариантах выполнения корпус 10 может поддерживать одну или более емкостей, таких как держатель 30 фильтра и емкость 70. Корпус 10 может быть выполнен для поддержания и/или защиты одного или более текучих сред, электрических и механических элементов и систем, как описано дополнительно в данном документе. В проиллюстрированном варианте выполнения корпус 10 включает в себя противоположные боковые стенки 11, переднюю стенку 12, заднюю стенку 13, верхнюю стенку 14 и нижнюю стенку 15, которые образуют форму приблизительно прямоугольной призмы. Однако корпус 10 может иметь любую подходящую форму, такую как цилиндрическую, сферическую, полусферическую, другую призматическую форму и т.д., которая может поддерживать или защищать одну или более емкостей и/или элементов. Корпус 10 может содержать простую рамочную конструкцию с одной или более стенками и полкой или подставкой, выполненной с возможностью поддержания держателя фильтра, обеспечивая расположение емкости под полкой и вмещения текучей среды, выходящей из держателя фильтра. Корпус 10 может содержать вмещающую, с оболочкой, полую или полуполую конструкцию, которая по существу вмещает один или более элементов внутри себя (например, герметичное отделение). В некоторых вариантах выполнения корпус 10 может включать в себя участки с отверстиями, сеткой, решеткой или другими элементами, которые могут защищать элементы внутри него и быть подходящими для поддержания емкости без необходимости образования отделения. Корпус 10 может быть выполнен как одно целое или образовывать один или более участков, выполненных с возможностью зацепления друг с другом. Корпус 10 может быть выполнен из любого подходящего материала, включая металлы и/или жесткие пластмассы. Следует понимать, что боковые стенки 11, передняя стенка 12, задняя стенка 13, верхняя стенка 14 и нижняя стенка 15 могут содержать подобные или разные материалы.

Устройство 100 может содержать основание 16, выполненное с возможностью обеспечения опоры для емкости 70. Основание 16 может быть участком, выполненным как одно целое с корпусом 10, или может быть отдельным относительно корпуса 10. В проиллюстрированном варианте выполнения основание 16 зацеплено с нижним участком стенки (например, передней стенки 12) корпуса 10 и проходит от него и имеет форму поперечного сечения, которая является приблизительно прямоугольной с криволинейным (например, приблизительно полукруглым) концом. Однако следует понимать, что основание 16 может иметь любую подходящую форму или материал, которые могут обеспечивать опору для емкости 70. Основание 16 необязательно должно быть расположено рядом с самым нижним концом корпуса 10 или прикреплено к нему и может быть расположено в любом положении относительно корпуса 10, подходящим для поддержания емкости 70 и обеспечения прохождения текучей среды из держателя 30 фильтра в емкость 70. Основание 16 и емкость 70 могут содержать одну или более сопрягающихся удерживающих конструкций, как описано дополнительно в данном документе, для удержания емкости 70 на месте относительно основания 16. В проиллюстрированном варианте выполнения основание 16 содержит опорную пластину 72 на верхней поверхности основания 16, которая может использоваться в качестве индикатора положения для размещения емкости 70 (например, основания емкости 70). Основание 16 может иметь с оболочкой полую, полуполую, полутвердую или твердую конструкцию и может включать в себя участки с отверстиями, сеткой, решеткой или другими элементами, которые могут обеспечивать опору для держателя 30 фильтра. Основание 16 может быть выполнено из цельного элемента или из одного или более участков, выполненных с возможностью зацепления друг с другом. Основание 16 может быть выполнено из любого подходящего материала, такого как материалы, описанные для корпуса 10.

Следует понимать, что основание 16 является опциональным, и емкость 70 может поддерживаться поверхностью, отдельной от устройства 100, такой как противоположная поверхность, на которую опирается устройство 100 при использовании.

Основание 16 может содержать резервуар или участок 18 слива (или объединенные резервуар и участок слива), который обеспечивает сбор и/или слив текучей среды из устройства 100, по-прежнему обеспечивая опору для емкости 70. Участок 18 слива может содержать любой из многих элементов, включая в себя сетку, сито, отверстия, прорези и т.д., которые обеспечивают слив текучей среды. Участок 18 слива проиллюстрирован в данном документе как содержащий множество отверстий 17, проходящих через верхнюю пластину основания 16. Участок 18 слива может находиться в сообщении по текучей среде с внешней водоотливной системой для выхода текучей среды из устройства 100.

Фиг.3 - вид в разрезе устройства 100 по линии 3-3 на фиг.1. Ссылаясь на фиг.1-3, опорный элемент 20 может быть выполнен с возможностью прикрепления к корпусу 10 или зацепления (например, подвижного зацепления) с ним. Опорный элемент 20 может иметь ряд форм и материалов. В проиллюстрированном варианте выполнения опорный элемент 20 имеет форму поперечного сечения, которая является приблизительно прямоугольной с криволинейным (например, полукруглым) концом.

Опорный элемент 20 может быть прикреплен к корпусу 10 множеством способов, например, с помощью сварки, крепежных элементов, клея, сцепления и им подобного. Опорный элемент 20 показан как проходящий наружу от передней стенки 12 корпуса 10 и проходящий приблизительно горизонтально от приблизительного центра (например, горизонтального и вертикального центра) передней стенки 12 корпуса 10. Однако следует понимать, что опорный элемент 20 может проходить наружу от различных участков корпуса 10 в центральном или смещенном положении, подходящем при условии, что текучая среда может выходить из насадки 50 в держатель 30 фильтра и из держателя 30 фильтра в емкость 70.

Опорный элемент 20 может быть выполнен как одно целое с участком корпуса 10 или отдельным от него. В проиллюстрированном варианте выполнения опорный элемент 20 проходит через переднюю стенку 12 корпуса 10 и может быть прикреплен к дополнительной поддерживающей конструкции внутри корпуса 10 или зацеплен с ней (фиг.3).

Опорный элемент 20 может содержать прорезь, канавку, отверстие или другой элемент, который обеспечивает прохождение текучей среды через участок опорного элемента 20 (например, через его толщину). В проиллюстрированном варианте выполнения отверстие 41 проходит через опорный элемент 20 для обеспечения прохождения текучей среды через него. В некоторых вариантах выполнения отверстие 41 может быть выполнено с возможностью зацепления с участком подвижного элемента 40 и/или участком участка 25 для зацепления с держателем фильтра, описанным дополнительно в данном документе. Опорный элемент 20 может быть выполнен с возможностью ограничения или обеспечения свободного прохождения текучей среды из держателя 30 фильтра в емкость 70 и/или участок 18 слива.

В некоторых вариантах выполнения опорный элемент 20 может содержать клапан (например, обратный клапан, двухходовой клапан, систему отделения пробки и т.д.) или подобный механизм, который может быть выполнен с возможностью ограничения или обеспечения прохождения текучей среды через опорный элемент 20, подобный вышеупомянутому механизму, который может быть осуществлен для ограничения и/или обеспечения прохождения текучей среды через держатель 30 фильтра. Такой клапан может приводиться в действие вручную или приводиться в действие с помощью системы 90 управления (фиг.1-2, 4-6) для открытия, например, когда дозируется текучая среда, или когда обнаружена внизу емкость 70.

Ссылаясь на фиг.1-3, опорный элемент 20 может содержать участок 25 для зацепления с держателем фильтра, выполненный с возможностью зацепления опорного элемента 20 с держателем 30 фильтра. Участок 25 для зацепления может зацепляться с держателем 30 фильтра для сообщения движения держателю 30 фильтра относительно насадки 50 и/или обеспечения совмещения между отверстием 41 через опорный элемент 20 и отверстием 34 через держатель 30 фильтра. Участок 25 для зацепления с держателем фильтра расположен дистально на опорном элементе 20 для обеспечения перемещения (например, вращения) участка 25 для зацепления с держателем фильтра относительно насадки 50, в то время как держатель 30 фильтра зацеплен с участком 25 для зацепления с держателем фильтра без взаимодействия с другими участками устройства 100 (например, корпусом 10). Участок 25 для зацепления с держателем фильтра может проходить от поверхности опорного элемента 20, быть заподлицо с ним, или быть утопленным относительно поверхности опорного элемента 20. В то время как участок 25 для зацепления с держателем фильтра может быть выполнен как одно целое с остальной частью опорного элемента 20, участок для зацепления с держателем фильтра является независимым от остальных участков опорного элемента 20 для обеспечения взаимного перемещения.

Участок 25 для зацепления с держателем фильтра может иметь любую из многих форм и конфигураций, подходящих для зацепления с держателем 30 фильтра. Участок 25 для зацепления с держателем фильтра может быть выполнен таким образом, что держатель 30 фильтра зацепляется с возможностью съема с устройством 100 для обеспечения очистки держателя 30 фильтра, удаления и вставки фильтра 60 и ароматизирующего вещества в и из держателя 30 фильтра. Участок 25 для зацепления с держателем фильтра может содержать один или более элементов для зацепления или удержания (например, выступов, выемок, прорезей, канавок, защелок, скоб, штырей, механических крепежных элементов, резьб, зажимов и т.д.), выполненных с возможностью зацепления с одним или более соответствующими сопрягающими крепежными элементами на держателе 30 фильтра. Такие парные крепежные элементы могут зацепляться друг с другом (например, образовывать защелкивающее соединение, вставку по скользящей посадке, зажим и т.д.) для по меньшей мере ограничения горизонтального перемещения держателя 30 фильтра относительно участка 25 для зацепления с держателем фильтра и обеспечения сообщения движения (например, вращения) участком 25 для зацепления с держателем фильтра держателю 30 фильтра. В некоторых вариантах выполнения парные крепежные элементы совмещают отверстие 34 с отверстием 41. В проиллюстрированном варианте выполнения участок 25 для зацепления с держателем фильтра может содержать крепежный элемент 25a, выполненный с возможностью образования прессовой посадки с соответствующим сопрягающим крепежным элементом 37 на держателе 30 фильтра (фиг.1). Для иллюстративных целей крепежным элементом 25a является выступ (например, кольцо), проходящий от верхней поверхности остальной части участка 25 для зацепления с держателем фильтра, и сопрягающим крепежным элементом 37 является выемка, проходящая в основание 33 держателя 30 фильтра, которая может вмещать крепежный элемент 25a. Однако следует понимать, что любая подходящая конфигурация может быть использована для зацепления держателя 30 фильтра с участком 25 для зацепления с держателем фильтра способом, обеспечивающим сообщение движения держателю 30 фильтра.

Устройство 100 может быть выполнено таким образом, что участок 25 для зацепления с держателем фильтра и/или держатель 30 фильтра (при зацеплении с участком 25 для зацепления с держателем фильтра) могут перемещаться относительно насадки 50, корпуса 10 и/или остальной части опорного элемента 20. Такое перемещение может обеспечиваться с помощью одного или более подвижных элементов. В данном документе термин «подвижный элемент» используется для описания элемента или системы, которые выполнены с возможностью обеспечения взаимного перемещения (например, вращения, линейного перемещения, поворота) между двумя или более элементами (например, между держателем 30 фильтра и насадкой 50). В данном документе подвижный элемент может содержать одно или более из (или их сочетание), например: втулки, подшипника, шарнира, штыря, шарика и шестерни, оси, поворотного шарнира, муфты, диска, шестерни, ремня, электродвигателя, линейной каретки, линейного исполнительного механизма, направляющей, канавки, прорези, кулачка и т.д. Следует понимать, что подвижный элемент необязательно соединен с электрон
