Щетка стеклоочистителя с переходным приспособлением для ее шарнирного соединения с ее рычагом

Щетка стеклоочистителя с переходным приспособлением для ее шарнирного соединения с ее рычагом

Иллюстрации

Показать все

Реферат

Уровень техники

Настоящее изобретение относится к щетке стеклоочистителя, имеющей резиновую ленту и переходное приспособление, которое служит для ее шарнирного соединения с рычагом щетки стеклоочистителя и которое закреплено на предусмотренном на резиновой ленте основном соединительном устройстве и предназначено для соединения с относящимся к рычагу щетки стеклоочистителя присоединительным элементом.

В WO 2008/145481 A1 описана подобная щетка стеклоочистителя, у которой переходное приспособление крепится к основному соединительному устройству защелкивающимся соединением. Для этого переходное приспособление имеет две защелкивающиеся цапфы с расширенными дугообразными концами, а основное соединительное устройство имеет два соответствующих защелкивающихся держателя с упругими фиксирующими дужками, при этом по две фиксирующие дужки совместно с дугообразной выемкой между ними образуют по одному защелкивающемуся держателю. При закреплении переходного приспособления на основном соединительном устройстве сначала переходное приспособление в наклоненном на заданный угол положении вставляют его передней осевой концевой частью в основное соединительное устройство, а затем поворачивают его заднюю осевую концевую часть в сторону основного соединительного устройства до тех пор, пока защелкивающиеся цапфы не прилягут к защелкивающимся держателям. После этого нажатием на защелкивающиеся цапфы их вдавливают в соответствующие защелкивающиеся держатели, в процессе чего дугообразные концы защелкивающихся цапф сначала отгибают фиксирующие дужки соответствующего защелкивающегося держателя во взаимно противоположные стороны, а затем заскакивают в соответствующие дугообразные выемки. При этом фиксирующие дужки спружинивают обратно в свое исходное положение, в котором они охватывают дугообразные концы защелкивающихся цапф, вставленные в дугообразные выемки.

Недостаток такого известного из уровня техники решения состоит в том, что, например, при перекосе переходного приспособления на основном соединительном устройстве в процессе вставки в него переходного приспособления затем под действием нажимного усилия, прикладываемого к переходному приспособлению в последующем при его поворотном движении для создания защелкивающегося соединения, не исключена возможность повреждения или поломки отдельных деталей переходного приспособления, соответственно основного соединительного устройства.

В EP 2020351 A1 также описана щетка стеклоочистителя с резиновой лентой, на которой предусмотрено соединяемое с переходным приспособлением основное соединительное устройство. Переходное приспособление имеет линейно-скользящие элементы, вдвигаемые по скользящей посадке в соответствующие им продольные пазы основного соединительного устройства. Для закрепления переходного приспособления на основном присоединительном устройстве скользящие элементы вставляют в продольные пазы, после чего переходное приспособление путем его поступательного перемещения надвигают на основное соединительное устройство, на котором он по достижении своего конечного положения стопорится стопорными элементами, взаимодействующими с основным соединительным устройством.

Недостаток такого известного из уровня техники решения состоит в том, что при закреплении переходного приспособления на основном присоединительном устройстве требуется точное введение скользящих элементов в продольные пазы, поскольку в противном случае возможен перекос переходного приспособления при его последующем поступательном перемещении на основном присоединительном устройстве. В том случае, когда при возникновении такого перекоса переходного приспособления к нему для продолжения его поступательного перемещения прикладывают слишком высокое нажимное усилие, не исключена возможность повреждения или поломки отдельных деталей переходного приспособления, соответственно основного соединительного устройства.

Краткое изложение сущности изобретения

Исходя из вышеизложенного, в основу настоящего изобретения была положена задача разработать новую щетку стеклоочистителя с переходным приспособлением, которое было бы простым и удобным в обращении с ним и обеспечивало бы возможность его быстрого и надежного закрепления на основном соединительном устройстве, которое предусмотрено на резиновой ленте щетки стеклоочистителя.

Указанная задача решается с помощью щетки стеклоочистителя, имеющей резиновую ленту и переходное приспособление, которое служит для ее шарнирного соединения с рычагом щетки стеклоочистителя и которое закреплено на предусмотренном на резиновой ленте основном соединительном устройстве и предназначено для соединения с относящимся к рычагу щетки стеклоочистителя присоединительным элементом. Переходное приспособление имеет постоянно закрепленный на основном соединительном устройстве направляющий переходник, имеющий направляющие элементы, которые по меньшей мере на отдельных участках выполнены пространственно криволинейной формы, и разъемно соединенный с функциональным переходником, предназначенным для соединения с присоединительным элементом. Функциональный переходник имеет скользящие элементы, которые выполнены с возможностью скольжения по направляющим элементам таким образом, что путем комбинированного поступательного и поворотного перемещения функционального переходника относительно направляющего переходника возможно перемещение этого функционального переходника по меньшей мере из деблокированного положения в застопоренное положение.

В соответствии с этим в изобретении предлагается щетка стеклоочистителя с монтируемым простым путем переходным приспособлением.

В одном из предпочтительных вариантов направляющие элементы по меньшей мере на отдельных участках выполнены вытянуто S-образной формы.

В соответствии с этим удается получить направляющий переходник с имеющими простое и несложное исполнение направляющими элементами.

В еще одном предпочтительном варианте направляющие элементы и скользящие элементы выполнены в основном идентичной формы.

В соответствии с этим удается обеспечить надежное направление функционального переходника по направляющему переходнику.

В еще одном предпочтительном варианте направляющий переходник имеет по меньшей мере один нажимной стопорный элемент, который в застопоренном положении разъемно застопорен на функциональном переходнике с возможностью при этом деблокирования такого разъемного стопорения путем нажатия на этот стопорный элемент.

Изобретение обеспечивает в соответствии с этим возможность надежного и прочного крепления функционального переходника к направляющему переходнику.

В еще одном предпочтительном варианте направляющий переходник постоянно застопорен на основном соединительном устройстве защелкивающимся соединением и имеет при этом предусмотренные на нем фиксирующие лапки, которые входят в соответствующие им стопорные углубления основного соединительного устройства и таким путем сцепляются с ним.

В соответствии с этим удается обеспечить простое и быстрое крепление направляющего переходника к основному соединительному устройству.

В еще одном предпочтительном варианте направляющий переходник имеет гнездообразные охватывающие установочные элементы, в которые входят соответствующие им выступы основного соединительного устройства.

В соответствии с этим удается обеспечить точное и быстрое позиционирование направляющего переходника на основном соединительном устройстве в процессе монтажа.

В одном из вариантов присоединительный элемент имеет крепежный элемент, опираемый на функциональный переходник.

Изобретение обеспечивает в соответствии с этим возможность простого и надежного крепления щетки стеклоочистителя к ее соответствующему рычагу.

В еще одном предпочтительном варианте крепежный элемент предназначен для шарнирного соединения с рычагами щеток стеклоочистителей, относящимися к первому множеству различных типов.

В соответствии с этим щетку стеклоочистителя можно благодаря ее снабжению простым и недорогим крепежным элементом крепить к рычагам щеток стеклоочистителей, относящимся ко многим различным типам.

В еще одном предпочтительном варианте крепежный элемент выполнен с возможностью соединения с переходным элементом, который предназначен для шарнирного соединения с рычагами щеток стеклоочистителей, относящимися ко второму множеству различных типов и отличными от рычагов щеток стеклоочистителей, относящихся к первому множеству типов.

В соответствии с этим щетку стеклоочистителя можно благодаря ее снабжению простым и недорогим дополнительным элементом, т.е. переходным элементом, крепить к еще большему количеству разнотипных рычагов щеток стеклоочистителей.

Подобный переходной элемент по меньшей мере на отдельных участках охватывает крепежный элемент по типу скобы.

В соответствии с этим удается обеспечить простое и быстрое крепление переходного элемента к основному соединительному устройству.

В одном из вариантов присоединительный элемент имеет крышечный элемент, который обеспечивает возможность фиксации рычагов щеток стеклоочистителей, относящихся по меньшей мере к одному большинству различных типов, на присоединительном элементе.

В соответствии с этим изобретение обеспечивает возможность простой и надежной фиксации щетки стеклоочистителя на ее соответствующем рычаге.

В еще одном предпочтительном варианте крышечный элемент выполнен с возможностью крепления к крепежному элементу защелкивающимся соединением.

В соответствии с этим обеспечивается возможность надежного и прочного крепления крышечного элемента к крепежному элементу.

В одном из вариантов функциональный переходник имеет опорный элемент для опирания на него присоединительного элемента.

Изобретение обеспечивает в соответствии с этим возможность простого и несложного крепления и опирания присоединительного элемента на функциональный переходник.

Указанный опорный элемент имеет по меньшей мере две расположенные параллельно друг другу боковые стенки для бокового опирания на них присоединительного элемента по меньшей мере на отдельных участках.

В соответствии с этим удается простым путем предотвратить боковое сползание присоединительного элемента на функциональном переходнике.

Указанная выше, положенная в основу изобретения задача решается также с помощью переходного приспособления для шарнирного соединения резиновой ленты щетки стеклоочистителя с ее рычагом. Такое переходное приспособление выполнено закрепляемым на предусмотренном на резиновой ленте основном соединительном устройстве и предназначено для соединения с относящимся к рычагу щетки стеклоочистителя присоединительным элементом. Подобное переходное приспособление имеет постоянно закрепляемый на основном соединительном устройстве направляющий переходник, имеющий направляющие элементы, которые по меньшей мере на отдельных участках выполнены пространственно криволинейной формы, и разъемно соединяемый с функциональным переходником, предназначенным для соединения с присоединительным элементом. Функциональный переходник имеет скользящие элементы, которые выполнены с возможностью скольжения по направляющим элементам таким образом, что путем комбинированного поступательного и поворотного перемещения функционального переходника относительно направляющего переходника возможно перемещение этого функционального переходника по меньшей мере из деблокированного положения в застопоренное положение.

Краткое описание чертежей

Ниже изобретение более подробно рассмотрено на примере некоторых вариантов его осуществления со ссылкой на прилагаемые к описанию чертежи, на которых показано:

на фиг. 1 - вид сбоку предлагаемой в изобретении щетки стеклоочистителя с резиновой лентой, на которой закреплено основное соединительное устройство, и с закрепленным на нем переходным приспособлением, которое закреплено на относящемся к рычагу щетки стеклоочистителя присоединительном элементе,

на фиг. 2 - увеличенный вид в аксонометрии фрагмента II изображенной на фиг. 1 щетки стеклоочистителя в смонтированном состоянии переходного приспособления, выполненного по одному из вариантов,

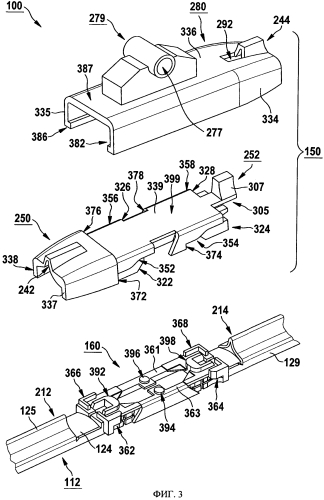

на фиг. 3 - вид в аксонометрии фрагмента изображенной на фиг. 2 щетки стеклоочистителя со снабженной основным соединительным устройством резиновой лентой и с выполненным по первому варианту, снабженным направляющим и функциональным переходниками переходным приспособлением в несмонтированном состоянии,

на фиг. 4 - вид в аксонометрии снизу изображенного на фиг. 3 направляющего переходника,

на фиг. 5 - вид в аксонометрии изображенного на фиг. 3 функционального переходника с частичным изображением невидимых в данной проекции элементов,

на фиг. 6 - вид в аксонометрии изображенного на фиг. 2 фрагмента щетки стеклоочистителя при монтаже изображенного на фиг. 3 переходного приспособления,

на фиг. 7 - вид в аксонометрии выполненного по первому варианту присоединительного элемента, изображенного на фиг. 1,

на фиг. 8 - вид в аксонометрии изображенного на фиг. 2 фрагмента щетки стеклоочистителя при сборке с изображенным на фиг. 7 присоединительным элементом,

на фиг. 9 - вид в аксонометрии изображенного на фиг. 2 фрагмента щетки стеклоочистителя с изображенным на фиг. 7 присоединительным элементом в смонтированном состоянии,

на фиг. 10 - вид в аксонометрии изображенного на фиг. 7 присоединительного элемента при шарнирном соединении с рычагом щетки стеклоочистителя, относящимся к первому типу,

на фиг. 11 - вид в аксонометрии изображенного на фиг. 7 присоединительного элемента при шарнирном соединении с рычагом щетки стеклоочистителя, относящимся ко второму типу,

на фиг. 12 - вид в аксонометрии изображенного на фиг. 7 присоединительного элемента при шарнирном соединении с рычагом щетки стеклоочистителя, относящимся к третьему типу,

на фиг. 13 - вид в аксонометрии изображенного на фиг. 7 присоединительного элемента при шарнирном соединении с рычагом щетки стеклоочистителя, относящимся к четвертому типу,

на фиг. 14 - увеличенный вид в аксонометрии фрагмента II изображенной на фиг. 1 щетки стеклоочистителя со снабженной основным соединительным устройством резиновой лентой, а также с выполненными по второму варианту переходным приспособлением и присоединительным элементом в несмонтированном состоянии,

на фиг. 15 - вид в аксонометрии изображенного на фиг. 14 фрагмента щетки стеклоочистителя в процессе сборки с присоединительным элементом,

на фиг. 16 - вид в аксонометрии изображенного на фиг. 15 фрагмента щетки стеклоочистителя с присоединительным элементом при шарнирном соединении с рычагом щетки стеклоочистителя, относящимся к первому типу,

на фиг. 17 - вид в аксонометрии изображенного на фиг. 15 фрагмента щетки стеклоочистителя с присоединительным элементом при шарнирном соединении с рычагом щетки стеклоочистителя, относящимся ко второму типу,

на фиг. 18 - вид в аксонометрии изображенного на фиг. 15 фрагмента щетки стеклоочистителя с присоединительным элементом при шарнирном соединении с рычагом щетки стеклоочистителя, относящимся к третьему типу,

на фиг. 19 - вид в аксонометрии изображенного на фиг. 15 фрагмента щетки стеклоочистителя с присоединительным элементом при шарнирном соединении с рычагом щетки стеклоочистителя, относящимся к четвертому типу, и

на фиг. 20 - вид в аксонометрии изображенного на фиг. 15 фрагмента щетки стеклоочистителя с присоединительным элементом при шарнирном соединении с рычагом щетки стеклоочистителя, относящимся к пятому типу.

Описание вариантов осуществления изобретения

На фиг. 1 показана щетка 100 стеклоочистителя со своей резиновой лентой 112, имеющей язычок 129, который так называемой шейкой (гибкой перегородкой) 127 соединен с тыльной частью 124 профиля резиновой ленты. На этой тыльной части 124 профиля резиновой ленты предусмотрен спойлер 125. На резиновой ленте 112 предусмотрено основное соединительное устройство 160, на котором закреплено переходное приспособление 150 для присоединения к присоединительному элементу 190, предусмотренному на рычаге 118 щетки стеклоочистителя. Такой присоединительный элемент 190 соединен с переходным приспособлением 150, например, шарнирной осью 169. Рычаг 118 позволяет перемещать щетку 100 по обозначенному штрихпунктирной линией стеклу 122 для его очистки, например, по стеклу автомобиля.

В одном из вариантов щетка 100 выполнена бескаркасной (или плоской) конструкции, т.е. ее резиновая лента 112 имеет боковые продольные пазы, в которых расположены две несущие пластины, предпочтительно упругие пластины. Альтернативно этому резиновая лента 112 может быть выполнена в виде полого профиля с примерно центральным продольным каналом, в котором расположена единственная несущая пластина. В предпочтительном варианте резиновая лента 112 с предусмотренным на ней основным соединительным устройством 160 выполнена бесшарнирной, при этом основное соединительное устройство 160 в предпочтительном варианте предварительно смонтировано на резиновой ленте 112.

На фиг. 1 щетка 100 показана в положении, в котором она еще не полностью прилегает к стеклу 122, а лишь касается его своими осевыми концами 121, 123, тогда как по середине 126 щетки, т.е. примерно в зоне переходного приспособления 150, ее резиновая лента 112 еще отстоит от стекла 122. При приложении предусмотренного прижимного усилия рычагом 118 к присоединительному элементу 190, а тем самым и к переходному приспособлению 150 резиновая лента 112 полностью прилегает к стеклу 122. При этом достигается равномерное давление прижима щетки к стеклу по всей ее длине, в том числе и при изменении кривизны стекла по ходу движения щетки.

На фиг. 2 в увеличенном масштабе показан обозначенный на фиг. 1 позицией II фрагмент щетки 100 с ее резиновой лентой 112 и с выполненным по одному из вариантов переходным приспособлением 150 в смонтированном состоянии. Такое переходное приспособление 150 имеет направляющий переходник 250 и функциональный переходник 280.

Направляющий переходник 250 в показанном на чертеже примере постоянно (или долговременно) закреплен на основном соединительном устройстве 160, изображенном на фиг. 1. Термин "постоянно" (соответственно "долговременно") согласно настоящему изобретению означает при этом отсутствие всяких средств для отделения направляющего переходника 250 от основного соединительного устройства 160, и поэтому отсоединение направляющего переходника без разрушения деталей преимущественно невозможно. Необходимо, однако, отметить, что альтернативно возможно также применение разъемного соединения между направляющим переходником 250 и основным соединительным устройством 160, изображенным на фиг. 1, например, стопорного соединения посредством пригодных для этого стопорных, соответственно ответных стопорных средств.

На левой на фиг. 2 осевой концевой части направляющего переходника 250 по меньшей мере на отдельном участке выполнен паз 242 под охватываемую им первую концевую часть 212 спойлера 125. На правой на фиг. 2 осевой концевой части направляющего переходника выполнен нажимной стопорный элемент 252.

Функциональный переходник 280 в показанном на чертеже примере имеет опорный элемент 279, предназначенный для опирания на него показанного на фиг. 1 присоединительного элемента 190. Опорный элемент 279 имеет, например, круглое сквозное отверстие 277, через которое пропускается, например, показанная на фиг. 1 шарнирная ось 169. Необходимо, однако, отметить, что опорный элемент 279 со сквозным отверстием 277 показан на фиг. 2 лишь в качестве примера и по своему конструктивному исполнению не ограничивает объем изобретения. Более того, возможно множество вариантов конструктивного исполнения опорного элемента 279, которые могут зависеть, например, от конструктивного исполнения показанного на фиг. 1 присоединительного элемента 190, как это в качестве примера описано ниже со ссылкой на фиг. 7.

На правой на фиг. 2 осевой концевой части функционального переходника 280 предусмотрено отверстие 292 под по меньшей мере частично охватываемый им стопорный элемент 252. В одном из вариантов функциональный переходник 280 разъемно соединен с направляющим переходником 250, о чем более подробно сказано ниже в описании фиг. 6. Кроме того, на этой концевой части функционального переходника по меньшей мере на отдельном участке выполнен паз 244 под охватываемую им вторую концевую часть 212 спойлера 125.

На фиг. 3 показан изображенный на фиг. 2 фрагмент щетки стеклоочистителя с ее резиновой лентой 112 и с закрепленным на ней основным соединительным устройством 160, а также с переходным приспособлением 150 в несмонтированном состоянии. На фиг. 3 наглядно видна конфигурация обращенных к основному соединительному устройству 160 концевых частей 212, 214 спойлера 125.

Основное соединительное устройство 160 состоит, например, из первого присоединительного уголка 361 и второго присоединительного уголка 363. Присоединительные уголки 361, 363 по меньшей мере на отдельных участках охватывают соединенную с язычком 129 резиновой ленты 112 тыльную часть 124 ее профиля и в предпочтительном варианте жестко и неподвижно прикреплены друг к другу и тем самым к тыльной части 124 профиля резиновой ленты, например, постоянно застопорены друг относительно друга. Для постоянного стопорения уголков 361, 363 друг относительно друга они в предпочтительном варианте имеют пригодные для этого стопорные, соответственно ответные стопорные средства. Необходимо, однако, отметить, что крепление уголков 361, 363 друг к другу можно также обеспечить с использованием иных, эквивалентных средств, например, защелкивающихся или клеммовых соединений. Поэтому настоящее изобретение не ограничено применением только стопорных и ответных стопорных средств.

Для постоянного крепления направляющего переходника 250 к основному соединительному устройству 160 у него предусмотрено несколько плечевидных стопорных углублений 362, 364, 366, 368. На осевых концевых частях основного соединительного устройства 160 выполнены подкововидные выступы 392, 398, а в его центральной части предусмотрено, например, два штифтовидных выступа 394, 396. Такие выступы 392, 394, 396, 398 служат позиционирующими элементами, обеспечивающими возможность точной ориентации и точного монтажа направляющего переходника 250, о чем более подробно сказано ниже в описании фиг. 6. Помимо этого в одном из вариантов по меньшей мере позиционирующие элементы 394, 396 имеют, например, шипообразные продолжения, обращенные в направлении резиновой ленты 112 и фиксируемые на ней при креплении основного соединительного устройства 160 для предотвращения тем самым его смещения на резиновой ленте 112. Такие продолжения могут при этом, например, по типу гвоздей вдавливаться в резиновую ленту 112 или закрепляться в ней в результате вытеснения ее материала.

Переходное приспособление 150, состоящее из направляющего переходника 250 и функционального переходника 280, верхние стороны 387, соответственно 399 которых показаны на фиг.3, выполнено, например, из пластмассы. Направляющий переходник 250 выполнено, например, по типу П-образного профиля и имеет плоское (или площадкообразное) основание 339 и две выполненные на нем боковые стенки 337, 338. Помимо этого на плоском основании 339 выполнен хвостообразный стопорный элемент 252, который имеет, например, пружинящий стопорный язычок 305 со стопорным выступом 307 на его свободном конце. На боковых стенках 337, 338 предусмотрены направляющие элементы 352, 354, соответственно 356, 358, которые по меньшей мере на отдельных участках выполнены пространственно криволинейной формы. Такие направляющие элементы в предпочтительном варианте имеют переменный наклон и в показанном на чертеже примере по меньшей мере на отдельных участках выполнены вытянуто S-образной формы (т.е. в форме вытянутой буквы "S"). Направляющие элементы 352, 354, 356, 358 снабжены относящимися к ним блокирующими элементами 372, 374, 376, 378, функция которых описана ниже со ссылкой на фиг.6. Для постоянного крепления направляющего переходника 250 к основному соединительному устройству 160 на боковых стенках 337, 338 этого направляющего переходника предусмотрены фиксирующие лапки 322, 324, соответственно 326, 328 (фиг. 4).

Функциональный переходник 280 выполнен, например, салазкообразным и имеет несущий элемент 336, на котором предусмотрены две полозообразные боковые стенки 334, 335. На этих полозообразных боковых стенках 334, 335 выполнены скользящие элементы 382, 384 (фиг. 5), соответственно 386, 388 (фиг. 5). Им в предпочтительном варианте придана форма, в основном идентичная форме направляющих элементов 352, 354, 356, 358. В соответствии с этим скользящие элементы 382, 386 и 384, 388 (фиг. 5) по меньшей мере на отдельных участках выполнены пространственно криволинейной формы, преимущественно с переменным наклоном и в предпочтительном варианте по меньшей мере на отдельных участках выполнены вытянуто S-образной формы.

На фиг. 4 показана нижняя сторона 499 направляющего переходника 250. На фиг. 4 наглядно показаны, в частности, направляющие элементы 356, 358, выполненные пространственно криволинейной формы, относящиеся к ним упорные элементы 376, соответственно 378, продольный паз 242, а также фиксирующие лапки 322, 324, 326, 328.

На нижней стороне 499 направляющего переходника 250 выполнены охватывающие установочные элементы 412, 414, 416, 418, которые в показанном на чертеже примере выполнены гнездообразными. Они предназначены для размещения в них выступов 392, 394, 396, соответственно 398, выполненных на основном соединительном устройстве 160, показанном на фиг. 3.

На фиг. 5 показан изображенный на фиг. 3 функциональный переходник 280 с его продольным пазом 244, отверстием 292, опорным элементом 279 и скользящими элементами 382, 384, 386, 388. Они, как описано выше, выполнены по меньшей мере на отдельных участках пространственно криволинейной формы и в показанном на чертеже примере выполнены по меньшей мере на отдельных участках вытянуто S-образной формы.

Скользящие элементы 382, 384, 386, 388 имеют, например, относящиеся к ним упорные элементы 582, 584, 586, соответственно 588. Они взаимодействуют с блокирующими элементами 372, 374, 376, 378 (фиг. 4) изображенного на фиг. 4 направляющего переходника 250 по меньшей мере для ограничения перемещения функционального переходника 280 относительно изображенного на фиг. 4 направляющего переходника 250.

На фиг. 6 показан изображенный на фиг. 2, соответственно фиг. 3 фрагмент щетки стеклоочистителя при монтаже переходного приспособления 150 на основном соединительном устройстве 160. Для этого на первой стадии направляющий переходник 250 его перемещением в направлении стрелки 699 надевают с надавливанием, соответственно надвигают на основное соединительное устройство 160. При этом фиксирующие лапки 322, 324, 326, 328 (фиг. 4) направляющего переходника 250 сначала упруго деформируются, изменяя свою исходную форму, до момента вхождения в соответствующие им стопорные углубления 362, 364, 366, 368 (фиг. 3) основного соединительного устройства 160. В этих стопорных углублениях 362, 364, 366, 368 (фиг. 3) стопорные лапки вновь принимают свою исходную форму и тем самым сцепляются в них с основным соединительным устройством 160 с образованием в результате постоянного защелкивающегося соединения между ним и направляющим переходником 250. Одновременно выступы 392, 394, 396, 398 (фиг. 3) основного соединительного устройства 160 входят в гнездообразные охватывающие установочные элементы 412, 414, 416, 418 (фиг. 4) направляющего переходника 250, который в результате оказывается неподвижно закреплен на основном соединительном устройстве 160 без возможности соскальзывания или сползания с него и точно сориентирован на нем. Помимо этого концевая часть 212 спойлера 125 уже находится в продольном пазу 242 направляющего переходника 250, тогда как другая концевая часть 214 спойлера остается не закрыта.

На второй стадии на направляющий переходник 250 перемещением в направлении стрелки 699 устанавливают функциональный переходник 280 таким образом, что скользящие элементы 382, 384, 386, 388 (фиг. 5) оказываются расположены в зоне направляющих элементов 352, 354, 356, 358 (фиг. 4). Затем функциональный переходник 280 путем его комбинированного поступательного и поворотного перемещения перемещают относительно направляющего переходника 250 в направлении стрелок 610, 620 таким образом, что скользящие элементы 382, 384, 386, 388 (фиг. 5) скользят по направляющим элементам 352, 354, 356, 358 вдоль них. При этом функциональный переходник 280 перемещается по типу салазок из показанного на фиг. 6 деблокированного положения в показанное на фиг. 2 застопоренное положение, в котором упорные элементы 382, 384, 386, 388 (фиг. 5) функционального переходника 280 блокируются блокирующими элементами 372, 374, 376, 378 (фиг. 4) направляющего переходника 250.

При перемещении функционального переходника 280 из деблокированного положения в застопоренное положение нажимной стопорный элемент 252 сначала упруго деформируется в направлении стрелки 652. При этом под действием усилия нажатия функционального переходника 280 на стопорный выступ 307 стопорный язычок 305 упруго отклоняется или отгибается из своего исходного положения в направлении стрелки 652. По достижении функциональным переходником 280 своего конечного, застопоренного положения стопорный язычок 305 спружинивает обратно в свое исходное положение, т.е. в направлении, обратном направлению стрелки 652, при этом стопорный выступ 307 заскакивает в отверстие 292 в функциональном переходнике 280 и разъемно стопорится в этом отверстии, как это показано на фиг. 2. В этом положении стопорный выступ 307 не допускает обратное перемещение функционального переходника 280 в направлении стрелок 610, 620. Помимо этого концевая часть 214 спойлера 125 оказывается в продольном пазу 244 функционального переходника 280.

Как описано выше со ссылкой на фиг. 2, стопорный элемент 252 направляющего переходника 250 разъемно застопорен на функциональном переходнике 280. Такое разъемное стопорение можно деблокировать путем нажатия на стопорный элемент 252. Для этого стопорный выступ 307 необходимо отжать в направлении стрелки 652 до его выхода из отверстия 292 с целью обеспечить возможность скользящего перемещения функционального переходника 280 относительно направляющего переходника 250 в направлении стрелок 610, 620 из застопоренного положения в деблокированное или отсоединенное положение.

На фиг. 7 показан изображенный фиг. 2 и 3 функциональный переходник 280 с выполненным по одному из возможных вариантов опорным элементом 279 для соединения с выполненным по первому варианту присоединительным элементом 190, изображенным на фиг. 1. Опорный элемент 279 в показанном на фиг. 7 варианте его выполнения имеет по меньшей мере две расположенные параллельно друг другу боковые стенки 712, 714 для бокового опирания на них присоединительного элемента 190 по меньшей мере на отдельных участках. В боковых стенках 712, 714 предусмотрены, например, круглые отверстия 722, 724, между которыми выполнена предусмотренная на несущем элементе 336 гнездообразная выемка 799.

Присоединительный элемент 190 имеет, например, монтируемый на функциональном переходнике 280 основной элемент 730, соединяемый с крышечным элементом 740 и переходным элементом 750. Основной элемент 730 в предпочтительном варианте закрепляется на функциональном переходнике 280 защелкивающимся соединением и поэтому ниже называется также "крепежным элементом". В одном из вариантов крепежный элемент 730, крышечный элемент 740 и переходной элемент 750 выполнены из пластмассы, например, литьем под давлением. Однако для изготовления этих элементов возможно применение и иных технологических методов и материалов, соответственно комбинаций материалов.

Крепежный элемент 730 предназначен, например, для шарнирного соединения с рычагами щеток стеклоочистителей, относящимися к первому множеству различных типов, как это описано ниже со ссылкой на фиг. 10 и 11. Переходной элемент 750 предназначен, например, для шарнирного соединения с рычагами щеток стеклоочистителей, относящимися ко второму множеству различных типов и отличными от рычагов первого множества их типов, как это описано ниже со ссылкой на фиг. 12 и 13. Крышечный элемент 740 предназначен, например, для крепления крепежного элемента 730, соответственно переходного элемента 750 к рычагам различных типов.

В одном из вариантов на нижней стороне 711 крепежного элемента 730 предусмотрен опорный элемент 798, который по своей форме соответствует, например, гнездообразной выемке 799. Опорный элемент 798 имеет валик (или ось) 738, вставляемый в круглые отверстия 722, 724. Альтернативно этому вместо сплошного валика 738 крепежный элемент 730 может быть также выполнен с двумя боковыми выступами штифтовидной, соответственно цилиндрической формы. На одной осевой концевой части опорного элемента 798 выполнены боковые блокирующие элементы, из которых на фиг. 7 виден только блокирующий элемент 785.

Опорный элемент 798 сформирован на выполненном по меньшей мере на отдельных участках в виде полого профиля несущем блоке 739 с полостью 735, со сквозным проходом, соответственно отверстием 736 и с предпочтительно плоской верхней стороной 713. На правой на фиг. 7 осевой концевой части несущего блока 739 выполнены боковые блокирующие элементы 733 и 793 (фиг. 8), образованные, например, на Т-образном продолжении 716 несущего блока 739. На левой на фиг. 7 осевой концевой части несущего блока 739 сформированы боковые, например, Г-образные соединительные элементы 717, 719. В каждом из них имеется по круглому отверстию 732, соответственно 734 и по штифтообразному выступу 731, соответственно 737 для соединения с крышечным элементом 740.

Крышечный элемент 740 выполнен, например, по типу кубического колпачка с верхней стенкой 748 и боковыми стенками 741, 743, которые соединены между собой замыкающей стенкой 789. Противолежащие верхней стенке 748 и замыкающей стенке 789 стороны 747, соответственно 788 открыты. В верхней стенке 748 предусмотрено отверстие 745. В боковых стенках 741, 743 предусмотрены отверстия 742, соответственно 744 (фиг. 8) под выступы 737, соответственно 731, заскакивающие в эти отверстия при креплении крышечного элемента 740 к крепежному элементу 730. Обращенные к открытой стороне 788 концевые части 749 боковых стенок 741, 743 в показанном на чертеже примере выполнены вогнутой формы. В одном из вариантов крышечный элемент 740 предназначен для крепления переходного элемента 750 к крепежному элементу 730.

Переходной элемент 750 выполнен, например, в виде полого или П-образного профиля с верхней стенкой 715 и с двумя сформованными на ней боковыми стенками 752, 754, на которых в свою очередь предусмотрены фиксирующие ребра 758, соответственно 756. Верхняя стенка 715 снабжена продольным пазом 753 и поперечным пазом 751. В боковых стенках 752, 754 выполнены предпочтительно круглые отверстия, из которых на фиг. 7 видно только предусмотренное в боковой стенке 752 отверстие 755. На своих обращенных после монтажа на крепежном элементе 730 к крышечному элементу 740 концевых частях 759 боковые стенки 752, 754 в одном из вариантов выполнены такой выпуклой формы, что эти концевые части 759 и концевые части 749 боковых стенок 741, 743 крышечного элемента 740 в смонтированном состоянии входят друг в друга с геометрическим замыканием. Помимо этого концевые части 759 боковых стенок 752, 754 выступают относительно концевой части 757 верхней стенки 715, и поэтому после сборки между верхней стенкой 715 и верхней стенкой 748 крышечного элемента 740 образуется свободное пространство (позиция 1210 на фиг. 12).

На фиг. 8 показан изображенный на фиг. 2 фрагмент щетки стеклоочистителя при сборке функционального переходника 280, разъемно соединенного с изображенным на фиг. 2 направляющим переходником 250 и выполненного по показанному на фиг. 7 варианту, с изображенным на фиг. 7 присоединительным элементом 190. При этом крепежный элемент 730 сначала, например, защелкивающимся соединением закрепляют на функциональном переходнике 280. Для этого крепежный элемент 730 его перемещением в направлении стрелки 810 надвигают на функциональный переходник 280, боковые стенки 714 и 712 (фиг. 7) которого при этом упруго деформируются, расходясь наружу вбок, до тех пор, пока опорный элемен
