Клеевая композиция
Иллюстрации
Реферат

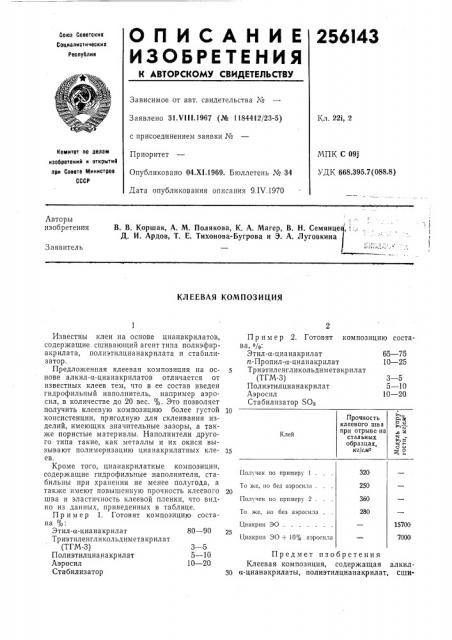

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
256143
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 31.VII!.1967 (№ 1184412/23-5) с присоединением заявки №
Приоритет
Опубликовано 04.Х1.1969. Бюллетень № 34
Дата опубликования описания 9.IV.1970
Кл. 221, 2
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК С 09j
УДК 668 395,7(088.8) В, В. Коршак, А, М. Полякова, К. А. Магер, В. Н. Семяице, .,.
Д. И. Ардов, T. Е. Тихонова-Бугрова и Э. А. Луговкина
Авторы изобретения
Заявитель
КЛЕЕВАЯ КОМПОЗИЦИЯ
3 — 5
5 — 10
10 — 20
10 Ъ,ф а о о з д
3 » йт j» о о о
Прочность клеевого шва прн отрыве на стальных образцах, кгlсм-
Клей
320
Получен по примеру 1
250
То же, ио без аэросила
Получен по примеру 2
360
280
То же, но без аэросила
15700
Циакрин ЭО
Циакрпн ЭО + 10% аэросила
7000
Известны клен на основе цианакрилатов, содержащие сшивающий агент типа полиэфиракрилата, полиэтилцианакрилата и стабилизатор.
Предложенная клеевая композиция на основе алкил-а-цианакрилатов отличается от известных клеев тем, что в ее состав введен гидрофильный наполнитель, например аэросил, в количестве до 20 вес. . Это позволяет получить клеевую композицию более густой консистенции, пригодную для склеивания изделий, имеющих значительные зазоры, а также пористые материалы. Наполнители другого типа такие, как металлы и их окиси вызывают полимеризацию цианакрилатных клеев.
Кроме того, цианакрилатные композиции, содержащие гидрофильные наполнители, стабильны при хранении не менее полугода, а также имеют повышенную прочность клеевого шва и эластичность клеевой пленки, что видно из данных, приведенных в таблице.
Пример 1. Готовят композицию состава %:
Этил-а-цианакрилат 80 — 90
Триэтиленгликольдиметакрилат (ТГМ-3) 3 — 5
Полиэтилцианакрилат 5 — 10
Аэросил 10 — 20
Стабилизатор
Пример 2. Готовят композицию состава,%:
Этил-а-цианакрилат 65 — 75 и-Пропил-а-цианакрилат 10 — 25
Триэтиленгликольдиметакрилат (ТГМ-3)
Полиэтилцианакрилат
Аэросил
Стабилизатор SO
Предмет изобретения
Клеевая композиция, содержащая алкил30 а-цианакрилаты, полиэтилцианакрилат, сши256143
Составитель Г. Сошина
Техред А. А. Камышникова Корректор О. И. Усова
Редактор Л. К. Ушакова
Заказ 656/14 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР
Москва )К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2. вающий агент и стабилизатор, отличающаяся тем, что, с целью повышения физико-механических свойств, в нее введен гидрофильный наполнитель, например аэросил, в количестве
10 — 20 вес. .
