Способ получения фибриллярных полимерныхсвязующих

Способ получения фибриллярных полимерныхсвязующих

Иллюстрации

Показать все

Реферат

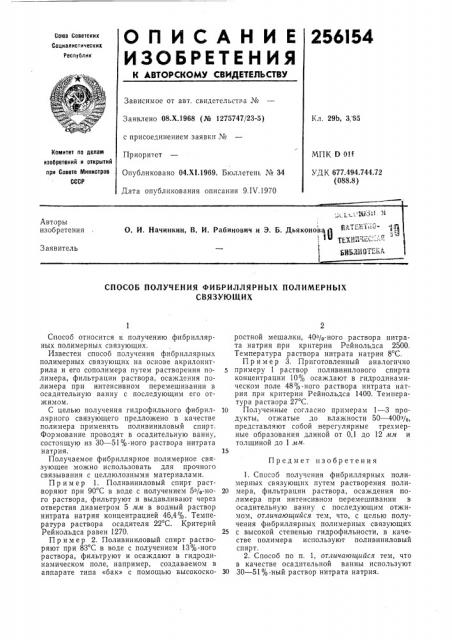

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ

256I54

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 29Ь, 3, 65

Заявлено 08.Х.1968 (№ 1275747/23-5) с присоединением заявки №

Приоритет

Опубликовано 04.XI.1969. Бюллетень № 34

Дата опубликования описания 9.IV.1970

МПК D Alf

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 677.494.744.72 (088.8) ч ..." йвб-авк:а

Авторы изобретения д

TÅÕÈÅ" 1 ü ",-;.::.:. О. И. Начинкин, В. И. Рабинович и Э, 5. дккконовк.сн

Заявитель

ЬИБЛ1 0Т

СПОСОБ ПОЛУЧЕНИЯ ФИБРИЛЛЯРНЫХ ПОЛИМЕРНЫХ

СВЯЗУЮЩИХ

Предмет изобретения

Спосоо относится к получению фибриллярных полимерных связующих.

Известен способ получения фибриллярных полимерных связующих на основе акрилонитрила и его сополимера путем растворения полимера, фильтрации раствора, осаждения полимера при интенсивном пер емеши ванин в осадительную ванну с последующим его отжимом.

С целью получения гидрофильного фибриллярного связующего предложено в качестве полимера применять поливиниловый спирт.

Формование проводят в осадительную ванну, состоящую из 30 — 51%-ного раствора нитрата натрия.

Получаемое фибриллярное полимерное связу ющее можно использовать для прочного связывания с целлюлозными материалами.

Пример 1. Поливиниловый спирт растворяют при 90 С в воде с получением 5>/с-ного раствора, фильтруют и выдавливают через отверстия диаметром 5 мм в водный раствор нитрата натрия концентрацией 46,4%. Температура раствора осадителя 22 С. Критерий

Рейнольдса равен 1270.

Пример 2. Поливиниловый спирт растворяют при 83 С в воде с получением 13%-ного раствора, фильтруют и осаждают в гидродинамическом поле, например, создаваемом в аппарате типа «бак» с помощью высокоскоростнои мешалки, 40%-ного раствора нитрата натрия при критерии Рейнольдса 2500.

Температура раствора нитрата натрия 8 С.

Пример 3. Приготовленный аналогично примеру 1 раствор поливинилового спирта концентрации 10% осаждают в гидродинамическом поле 48%-ного раствора нитрата натрия при критерии Рейнольдса 1400, Температура раствора 27 С.

10 Полученные согласно примерам 1 — 3 продукты, отжатые до влажности 50 — 400%, представляют собой нерегулярные трехмерные образования длиной от 0,1 до 12 млт и толщиной до 1 мм.

1. Способ получения фиориллярных полимерных связующих путем растворения поли20 мера, фильтрации раствора, осаждения полимера при интенсивном перемешивании в осадительную ванну с последующим отжимом, отличающийся тем, что, с целью получения фибриллярных полимерных связующих

25 с высокой степенью гидрофильности, в качестве полимера используют поливиниловый спирт.

2. Способ по и. 1, отличающийся тем, что в качестве осадительной ванны используют

30 30 — 51%-ный раствор нитрата натрия.
