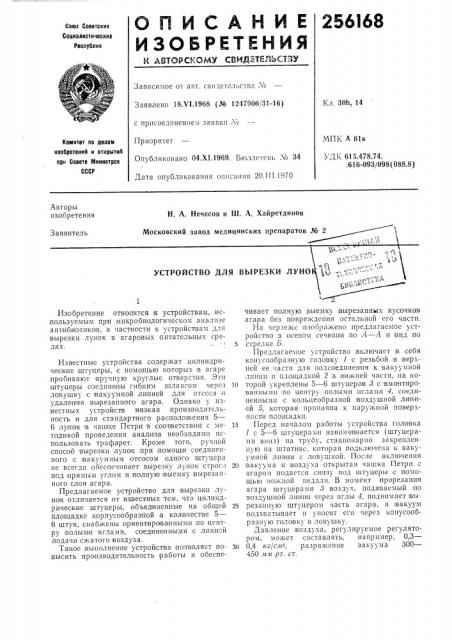

ОПИСАНИЕ

И ЗОБ РЕТЕН ИЯ

N АВТОРСЕОМУ СВМДТЕЛЬ(:ТЗУ

Союз Советских

Социаяистических

Республик

Зависимое от авт. свидетельства ¹

Кл, 30h, 14

Заявлено 18.V1.1968 (№ 1247906!31-16) с присоединением заявки ¹

МПК А 61к

Приоритет

Опубликовано 04.Х1.1969. Бюллетень № 34

Комитет по делам изобретении и открытий при Совете Министров

СССР

УДК 615.478.74. .616-093/098(088.8) Дата опубликования описания 20.П1.1970

Авторы изобретения

Н. А. Нечесов и Ш. А, Хайретдинов

Московский завод медицинских препаратов

Заявитель

УСТРОЙСТВО ДЛЯ ВЫРЕЗКИ ЛУНО

Изобретение отнооится,к устройствам,,используемым прои микробиологическом анализе антибиотиков, в частности к устройствам для вырезки лунок в агаровых питательных средах.

Известные устройства содержат цилиндриче ские штуцеры, с помощью которых в агаре пробивают вручную круглые отверстия. Э ги штуцеры соединены гибким шлангом через ловушку с вакуумной линией для QTcGcB u удален ив вырезанного агара. Однако у известных устройств низкая производительность и для стандартного расположения 5—

6 лунок в чашке Петри в соопветствии с методикой проведения анализа необходимо использовать трафарет. Кроме того, ру гной способ вырезки лунок,при,помощи соединенного с вакуумным отсосом одного штуцера не всегда обеспечивает вырезку лунок строг,) под прямым углом и полную;выемку;вырезанного слоя агара.

Предлагаемое устройство для .вырезки лунок отличается от извеспных тем, что цилиндрические штуцеры, объединенные на общей площадке корпусообразной в количестве 5—

6 штук, снабжены оривнтироваиным,и .по центру полыми иглами, соединенными с линией подачи сжатого воздуха.

Такое .выполнение устройства позволяет повысить производительность работы и обеспечивает полную выемку, вырезанных кусочков агара без повреждения остальной его части.

На чертеже |изображено предлагаемое устройство в осевом сечепзси по 4 — Л и вид по

5 стрелке Б.

Предлагаемое устройство, включает .в себя конусообразную головку 1 с резьбой в верхнеи ee T . »oäcoåäïíåíèÿ к вакуучной лшши и площадкой 2 в нижней части, на ко10 торой укреплены 5 — 6 штуцеро в 8 с вмонтированными по центру полыми иглами 4, соединеннычи .с кольцеобразной,воздушной линией 5, которая припаяна к наружной поверхности площадки.

15 Перед началом работы устройства головка

1 с 5 — 6 штуцерами навннчииается (штуцерамп вниз) на труоу, стационарно закрепленную на штативе, которая подключена к вакуумной линии с ловушкой. После включения

20 вакуума и воздуха открытая чашка Петри с агаром подается снизу под штуцеры с помощью ножной педали. В момент прорезания агара штуцерами д воздух, подаваемый .по воздушной линии через иглы 4, поднимает вы25 резанную штуцером часть агара, а вакуум подхватывает и уносит его через конусообразную головку в ловушку.

Давлен.ие,воздуха, регулируемое регулятором, может составлять, например, 0 3—

30 0 4 кг с я-з, разря>кение вакуума 300—

450 ия рт. ст.

256168

Предмет изобретения

А-А

Составитель Е. Ланцбург

Редактор Н. Я. Яровенко Тсхред Л. Я. Левина Корректор А. П. Васильева

Заказ 581/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретеппй и открытий при Совете Министров СССР

Москва Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2, Цикл вырезки пяти — шести лунок в одной чаш ке может длиться 1 — 3 сек.

Скорость вырезки лунок с .помощью предлагаемого устройства увеличивается при зтом на 30%.

Устрой ство для;вырезки лунок в агаровых питательных средах, содержащее ц илиндрические штуцеры с вакуумным отсосом, отличагои ееся тем, что, с целью повышения производительности раооты и обеспечения полной выемки вырезанных кусочков агара без повреждения остальной его части, цилиндрические штуцеры, объединенные на общей площадке конусообразной головки в количестве

5 — 6 штук, снабжены ориентированными IIIO центру полыми иглами, соединенными с ли10 пией подачи сжатого воздуха.
