Патент ссср 256183

Патент ссср 256183

Иллюстрации

Показать все

Реферат

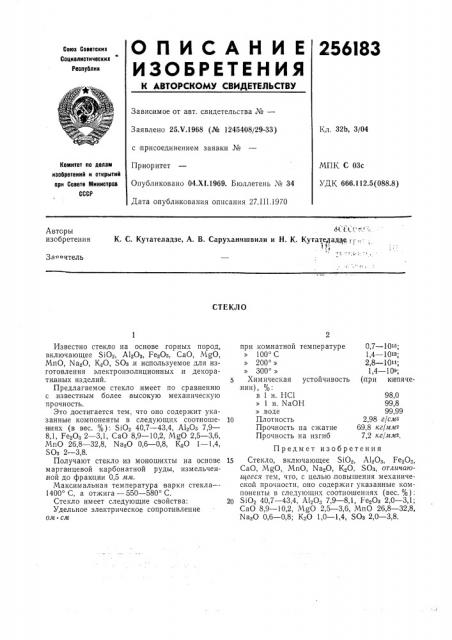

ОПИСАНИЕ 256I83

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 25Х.1968 (Л" 1245408/29-33) с присоединением заявки №

Приоритет

Опубликовано 04.XI.1969. Бюллетень ¹ 34

Дата опубликования описания 27. I I I.1970

Кл. 32b, 3/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК С 03с

УДК 666.112.5(088.8) т (1 f

К, С. Кутателадзе, А. В. Саруханишвили и H. К. Кутателадае

1,„ !

Авторы изобретения

За !чтель

СТЕКЛО

0,7 — 10»;

14 10»;

2,8 — 10 ;

1,4 — 109; (при кипяче98,0

99,8

99,99

2,98 г/смз

69,8 кг/мм7,2 кг/ммх, 10

Известно стекло на основе горных пород, включающее $102, А40з, ГехОз, СаО, МдО, МпО, Na>0, КзО, $0з .и используемое для изготовления электроизоляционных,и декоративных изделий.

Предлагаемое стекло .имеет по сравнению с известным более высокую механическую прочность.

Это достигается тем, что оно содержит указанные компоненты в следующих соотношениях (в вес. % ): $! О 40,7 — 43,4, А1зОз 7,9—

8,1, Fe>Oз 2 — 3,1, СаО 8,9 — 10,2, МдО 2,5 — 3,6, МпО 26,8 — 32,8, Na O 0,6 — 0,8, К20 1 — 1,4, $0з 2 — 3,8.

Получают стекло из моношихты на основе марганцевой карбонатной руды, измельченной до фракции 0,5 мм.

Максимальная температура варки стекла—

1400 С, а отжига — 550 — 580 С.

Стекло имеет следующие свойства:

Удельное электрическое сопротивление ом ° см при ком натной температуре

» 100 С

» 200 »

» 300 »

Химическая устойчивость

:нии), %: в1н. НС1

» 1 н. NaOH

» .воде

Плотность

Прочность на сжатие

Прочность на изгиб

П редм ет изобретения

15 Стекло, включающее SIO, А40з, ГезОз!

СаО, МцО, МпО, ИазО, К20, $0з, отличаюитееся тем, что, с целью, повышения механической прочности, оно содержиг указанные компоненты в следующих соотношениях (вес. %):

20 $102 40,7 — 43,4, А120з 7,9 — 8,1, ЕезОз 2,0 — 3,1;

СаО 8,9 — 10,2, МдО 2,5 — 3,6, МпО 26,8 — 32,8, Na 0 0,6 — 0,8; К О 1,0 — 1,4, $0з 2,0 — 3,8.
