Патент ссср 256186
Иллюстрации
Реферат

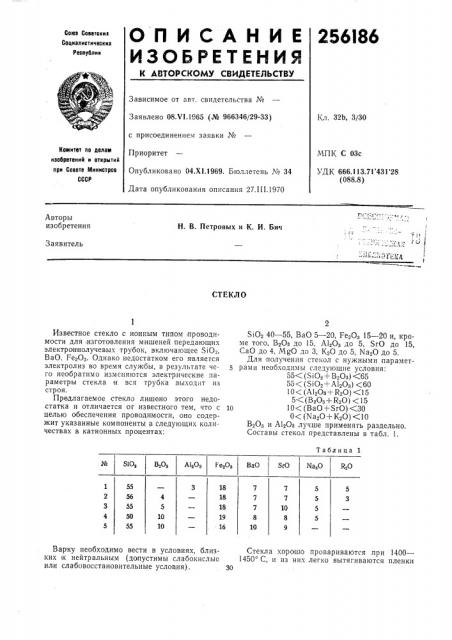

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
256I86
Cows Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 32b, 3/30
Заявлено 08Х!.1965 (№ 966346/29-33) с присоединением заявки №
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК С 03с
УДК 666.113.71 431 28 (088.8) Приоритет
Опубликовано 04.Х1.1969. Бюллетень ¹ 34
Дата опубликования описания 27.П1.1970
Авторы изобретения
Н. В. Петровых и К. И. Бич
Заявитель
СТЕКЛО
Таблица 1
pf»
В,О
S1O2
А1зОз гезОз
ВаО
1 чазО
R2O
56
18
18
18
19
1б
7
8
7
4
Варку необходимо вести в условиях, близ- Стекла хорошо провариваются лри 1400— ких >к нейтральным (допустимы слабокислые 1450 С, и из них легко вытягиваются пленки или слабовосстановительные условия). Зр
Известное стекло с ионным типом проводимости для,изготовления мишеней передающих электроннолучевых трубок, включающее SiO>, BaO, Fe Os. Однако недостатком его является электролиз во время службы, в результате чего необратимо изменяются электрические параметры стекла и вся трубка выходит из строя.
Предлагаемое стекло лишено этого недостатка и отличается от известного тем, что с 10 целью обеспечения проводимости, оно содержит указанные компоненты в следующих количествах в катионных процентах:
SiOs 40 — 55, ВаО 5 — 20, Fe Os 15 — 20 и, кроме того, В20з до 15, А1зОз до 5, SrO до 15, СаО до 4, MgO до 3, К О до 5, Na>0 до 5.
Для получения стекол с нужными параметрами необходимы следующие условия:
55((ЯО.,+ В,Оз) <65
55< ($iО +А120з) <60
10< (А1>Оз+ RsO) (15
5((BsOs+RzO) <15
10< (BaO+SrO) (30
0< (Na2O+ К О) (10
В Оз и А40з лучше применять раздельно.
Составы стекол представлены в табл. 1.
256186
Предмет изобретения
Составитель А. Нечаев
Редактор Г. С. Кузьмина Текрзд А, А. Камышиикова Корректор Т. А. Абрамова
3; каз 655/10 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва 7К 35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 толщи ной около 1 мк. При этом они имеют следующие свойства: электронную проводимость 10 ы—
10» ом 1 см т, поверхностное сопротивление в вакууме не менее 10+14 ом, устойчивы к парам цезия при 170"C и электронной бомбардировке. коэффициент термического расширения 57 — 70 ° 10 — т град — температуру размягчения 580 — 630 С
Стекло для изготовления мишений передающих электроннолучевых трубок, включающее
5 SiO2, ВаО, 1-,езОз, отлича,ощееся тем, что, с целью обеспечения электронной проводимости, оно содержит указанные компоненты в следующих количествах в катионных процентах:
SiO> 40 — 55, ВаО 5 — 20, Ее20з 15 — 20,и, кро10 ме того, ВзОз до 15, А120з до 5, SrO до 15, СаО до 4, MgO до 3, КзО до 5, ХазО до 5.
