Реферат

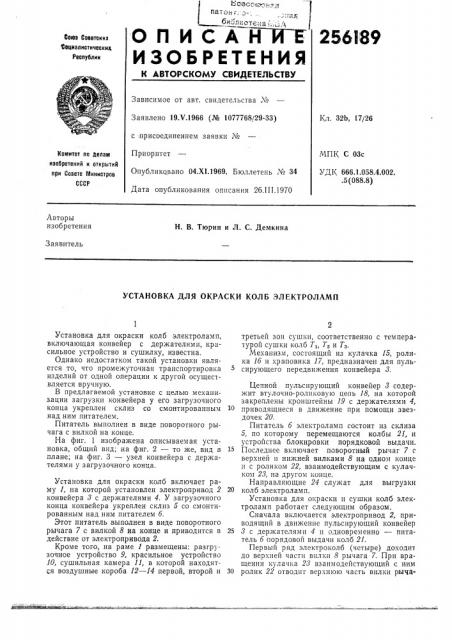

ковос:< н;;т патон т, ., ГP w о и и с л йи-е

ИЗОБРЕТЕНИЯ

256I89

Союз Советских

Фоциалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 32b, 17/26

Заявлено 19.Ч.1966 (№ 1077768/29-33) с присоединением заявки №

Приоритет

Опубликовано 04.Х1.1969. Бюллетень ¹ 34

Дата опубликования описания 26.I I 1.1970

МПК С 03с

УДК 666.1.058.4.002. .5 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Н. В. Тюрин и Л. С. Демкина

Заявитель

УСТАНОВКА ДЛЯ ОКРАСКИ КОЛБ ЭЛЕКТРОЛАМП

Установка для окраски колб электроламп, включающая конвейер с держателями, красильное устройство и сушилку, известна.

Однако недостатком такой установки является то, что промежуточная транспортировка изделий от одной операции к другой осуществляется вручную.

В предлагаемой установке с целью механизации загрузки конвейера у его загрузочного конца укреплен склиз со смонтированным над ним питателем.

Питатель выполнен в виде поворотного рычага с вилкой на конце.

На фиг, 1 изображена описываемая установка, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — узел конвейера с держателями у загрузочного конца.

Установка для окраски колб включает раму 1, на которой установлен электропривод 2 конвейера 8 с держателями 4. У загрузочного конца конвейера укреплен склиз 5 со смонтированным над ним питателем б.

Этот питатель,выполнен в виде поворотного рычага 7 с вилкой 8 на конце и приводится в действие от электропривода 2.

Кроме того, на раме 1 размещены: разгpyзочное устройство 9, красильное устройство

10, сушильная камера 11, в которой находятся воздушные короба 12 — 14 первой, второй и третьей зон сушки, соответственно с температурой сушки колб Т,, T и Тз.

Механизм, состоящий из кулачка 15, ролика 1б и храповика 17, предназначен для пульсирующего передвижения конвейера 8.

Цепной пульсирующий конвейер 8 содержит втулочно-роликовую цепь 18, на которой закреплены кронштейны 19 с держателями 4, приводящиеся в движение при помощи звездочек 20.

Питатель б электроламп состоит из склиза

5, по которому перемещаются колбы 21, и устройства блокировки порядковой выдачи.

Последнее включает поворотный рычаг 7 с верхней и нижней вилками 8 на одном конце и с роликом 22, взаимодействующим с кулачком 23, на другом конце, Направляющие 24 служат для выгрузки

20 колб электроламп.

Установка для окраски и сушки колб электроламп работает следующим образом.

Сначала включается электропривод 2, приводящий в движение пульсирующий конвейер

25 8 с держателями 4 и одновременно — питатель б порядовой выдачи колб 21.

Первый ряд электроколб (четыре) доходит до верхней части вилки 8 рычага 7. При вращении кулачка 28 взаимодействующий с ним

30 ролик 22 отводит верхнюю часть вилки рыча256189 га вверх, в результате колба 21 опускается по склизу 5 до нижней части вилки рычага.

Кулачок 23, продолжая вращаться, возвращает вилку 8 рычага 7 в первоначальное положение. При этом нижняя часть вилки позволяет первому ряду колб 21 опуститься пс склизу 5 до держателей 4, а верхняя часть вилки удерживает остальные колбы, находящиеся в питателе б.

Эта операция совершается за один оборот кулачка 28, при этом пульсирующий конвейер

3 находится в позиции выстоя (стоит).

Кулачок 15, сидящий на одном валу с кулачком 23 и имеющий три раоочих поверхности, при вращении заставляет конвейер 8 совершать:пульсирующее движение.

Происходит это следующим образом. Кулачок 15, взаимодействуя с роликом 1б, передвигает храповик 17, а значит, и конвейер 8 на один зуб (шаг храповика равен пути перемещения конвейера из позиции в позицию1.

Затем ролик 1б, скользя по поверхности кулачка 15, возвращается в исходное поло>кение, и кулачок 15 заканчивает полный оборот, поэтому конвейер 8 останавливается.

Таким образом, кулачки 15 и 23, вращаясь на одном валу, обеспечивают пульсирующее движение конвейера 8 и порядовую выдачу колб 21 к держателям 4.

Так как держатели закреплены на кронштейнах 19, которые, в свою очередь, монтируются на звеньях цепи конвейера 3, и шаг между звеньями цепи, постоянен, то расстояние между держателями 4, расположенными с внешней стороны цепи 18, при огибании звездочек 20 будет увеличиваться в зависимо сти от длины кронштейна.

Держатели 4, закрепленные на кронштейнах 19, при движении llo горизонтальному II)ти имеют между собой расстояние 1, а прп перемещении их на окружной путь расстояние между ними увеличивается до l>, что дает возможность колбе 21 пройти между держателями 4 в момент загрузки и выгрузки.

При переходе держателей 4 с окружного пути на горизонтальный расстояние между ними l уменьшится до величины l,, тем самым происходит захват колбы двумя держателями и их транспортировка в подобном положении.

10 В целом процесс работы установки для окраски и сушки колб электроламп происходит так: колбы, порядно, из питателя б подаются к держателям 4 пульсирующего конвейера 8, которые, подхватывая их, перемещают в красильное устройство 10, а следующий ряд колб доходит до упора рычага 7 и останавливается, как и пульсирующий конвейер 8.

При возобновлении движения конвейера держатели подхватывают второй ряд колб и

20 перемещают их в красильное устройство, при этом окрашенный первый ряд колб перемещается в зону естественного стекания, и конвейер 8 опять останавливается.

При последующих циклах движения кон

25 вейера ряды колб проходят воздушные корс ба 12 — -14 с температурными режимами Т, Т. и Т„и выталкиваются держателями 4 н направляющие 24 разгрузочного устройства 9.

На этом заканчивается рабочий цикл уста30 новки.

Предмет изобретения

Установка для окраски колб электроламп, 35 включающая конвейер с держателями, красильное устройство и сушилку, отличающаяся тем, что, с целью механизации загрузки конвейера, у загрузочного конца конвейера укреплен склиз со смонтированным над ним пи40 тателем, выполненным в виде поворотного рычага с вилкой на конце.

256189

ЬЭ иг 1 иг 2

22

Фиг. 3
