Одноразовый подгузник на застежках-липучках

Одноразовый подгузник на застежках-липучках

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001]

Настоящее изобретение относится к одноразовому подгузнику. В частности, настоящее изобретение относится к одноразовому подгузнику на застежках-липучках, на котором ленточный фиксирующий язычок, выполненный на задней части, фиксируется на передней части для одевания подгузника на тело пользователя.

Предпосылки создания изобретения

[0002]

Известны одноразовые подгузники на застежках-липучках, на которых ленточный фиксирующий язычок присоединен к задней части, в то время как на передней части имеется передний вставочный застежечный элемент. Ленточный фиксирующий язычок и передний вставочный застежечный элемент механически соединяются друг с другом, например, с помощью застежки липучки, имеющей крючковый материал (внутренний элемент) и петельчатый материал (наружный элемент). Таким образом, одноразовый подгузник может быть одет на тело пользователя путем фиксации ленточного фиксирующего язычка, имеющегося на задней части, на переднем вставочном застежечном элементе, которым снабжена передняя часть подгузника.

[0003]

В соответствии с вышеприведенным описанием передний вставочный застежечный элемент выполняет важную функцию при фиксации одноразового подгузника на застежках-липучках на теле пользователя. Таким образом, общепринятая практика заключалась в том, чтобы передний вставочный застежечный элемент был предпочтительно выполнен максимально широким на внешней поверхности передней части с целью обеспечения простого закрепления ленточного фиксирующего язычка.

[0004]

В целом, известные передние вставочные застежечные элементы выполнены с приданием им четырехугольной формы (см. Патентную литературу 1 и Патентную литературу 2). Например, известный передний вставочный застежечный элемент выполнен в виде прямоугольника, продольно расположенного в направлении вправо и влево на передней части одноразового подгузника. Таким образом, общепринятая практика заключается в серийном производстве известных четырехугольных передних вставочных застежечных элементов ввиду того, что элемент такой формы может быть сравнительно просто выполнен на линии по производству одноразовых подгузников.

Список источников Патентная литература

[0005]

Патентная литература 1: JP 2010-057713 А

Патентная литература 2. JP 2011-30604 А

Краткое изложение существа изобретения Техническая проблема

[0006]

Следует отметить, что большое количество пожилых людей и детей используют одноразовые подгузники, и в некоторых случаях при движении им приходится наклоняться вперед, когда на них надеты одноразовые подгузники. В частности, многие пожилые люди наклоняются вперед в положении сидя, когда на них надет одноразовый подгузник. Когда человек, пользующийся одноразовым подгузником, наклоняется вперед или находится в сидячем положении, расстояние между животом и верхней частью бедер сокращается, в результате чего происходит смятие передней части одноразового подгузника и появления на ней складок.

[0007]

В таком случае, т.е., когда передний вставочный застежечный элемент, выполненный в виде прямоугольника, размещен на внешней поверхности передней части и имеет максимальную площадь с целью обеспечения простого закрепления ленточного фиксирующего язычка известным способом, возникает ситуация, при которой живот соприкасается с верхней кромкой переднего вставочного застежечного элемента, в результате чего снижается уровень комфортности при носке при наклоне пользователя одноразовых подгузников вперед. В частности, передний вставочный застежечный элемент имеет застежку-липучку на всей его поверхности для закрепления ленточного фиксирующего язычка и выполнен из сравнительно плотного материала, в результате чего в некоторых случаях непосредственного соприкосновения переднего вставочного застежечного элемента с кожей живота может нанести ей повреждения.

[0008]

Аналогичным образом, в том случае, когда передний вставочный застежечный элемент выполнен в виде прямоугольника, верхние участки бедер соприкасаются с нижней кромкой переднего вставочного застежечного элемента при наклоне пользователя подгузника вперед. В результате этого происходит снижение не только комфортности при носке одноразового подгузника, но и образование складок на участках, соприкасающихся с ногами пользователя, в нижней кромке переднего вставочного застежечного элемента при различных движениях ног, и передний вставочный застежечный элемент не может выполнять свою непосредственную функцию, т.е. функцию закрепления на нем ленточного фиксирующего язычка.

[0009]

На Фиг. 10 проиллюстрирован пример известного одноразового подгузника, снабженного известным передним вставочным застежечным элементом. На Фиг. 10 участки, которые могут соприкасаться с животом и верхними участками бедер пользователя в зоне переднего вставочного застежечного элемента при наклоне или в положении сидя пользователя одноразового подгузника, обведены кружками.

Решение проблемы

[0010]

Изобретатели настоящего изобретения провели доскональные исследования средств для решения проблем, присущих известным вышеописанным конструкциям. В результате исследования ими было обнаружено, что при выполнении вырезов на участках переднего вставочного застежечного элемента, соприкасающихся с животом и верхними участками бедер, исключается соприкосновение живота и верхних участков бедер пользователя с передним вставочным застежечным элементом, что позволяет повысить уровень комфортности при носке одноразовых подгузников. Кроме того, изобретатели настоящего изобретения пришли к заключению, что проблемы известных конструкций могут быть решены с учетом вышеуказанных результатов исследований, и создали настоящее изобретение.

В частности, настоящее изобретение имеет нижеприведенные существенные признаки.

[0011]

Настоящее изобретение относится к одноразовому подгузнику на застежках-липучках, имеющему ленточный фиксирующий язычок 10 и передний вставочный застежечный элемент 20.

В соответствии с настоящим изобретением одноразовый подгузник включает заднюю часть 1, закрывающую нижнюю часть спины пользователя при носке одноразового подгузника, переднюю часть 2, закрывающую живот пользователя, и секцию промежности 3, расположенную между задней частью 1 и передней частью 2.

Ленточные фиксирующие язычки 10 прикреплены к задней части 1 таким образом, чтобы ленточные язычки отходили от правосторонней кромки и левосторонней кромки задней части 1.

Передний вставочный застежечный элемент 20, предназначенный для крепления на нем ленточного фиксирующего язычка 10, расположен на передней части 2.

В данном случае допускается вариант, в котором передний вставочный застежечный элемент 20 разделен на центральную часть 20а, левую часть 20b, которая расположена на левой стороне от центральная части, и правую часть 20с, которая расположена на правой стороне от центральной части. С учетом разделения частей передний вставочный застежечный элемент 20 может быть разделен в правом и левом направлениях на три равные части: центральную часть 20а, левую часть 20b и правую часть 20с, или могут быть разделены в любом соотношении, например, 4:3:3 или 6:2:2 на центральную часть 20а, левую часть 20b и правую часть 20с.

Настоящее изобретение отличается тем, что центральный участок выреза 21, который образует изгиб в направлении внутрь переднего вставочного застежечного элемента 20, выполнен со стороны верхней кромки 201 переднего вставочного застежечного элемента 20, и вершина изгиба 211 указанного центрального участка выреза 21 расположена в центральной части 20а переднего вставочного застежечного элемента 20.

[0012]

В соответствии с настоящим изобретением центральный участок выреза 21 выполнен в центре со стороны верхней кромки 201 переднего вставочного застежечного элемента 20, как и описанная выше конструкция. Как описывалось выше, ввиду того, что центральный участок выреза 21 выполнен по форме живота пользователя, предотвращается соприкосновение живота с верхней кромкой переднего вставочного застежечного элемента 20 даже в том случае, если пользователь наклоняется вперед или сидит. Таким образом, в соответствии с настоящим изобретением обеспечивается более высокая по сравнению с известными одноразовыми подгузниками. Кроме того, в соответствии с настоящим изобретением передний вставочный застежечный элемент 20 выполнен только на необходимом участке с учетом функции переднего вставочного застежечного элемента 20, предназначенного для закрепления на нем ленточного фиксирующего язычка 10, в результате чего обеспечивается экономное использование дорогостоящего материала.

[0013]

В соответствии с настоящим изобретением верхний конец 202 переднего вставочного застежечного элемента 20 расположен на левой части 20b или правой части 20с, и предпочтительно, чтобы расстояние между прямой линией, идущей в правом и левом направлениях, от верхнего конца 202 переднего вставочного застежечного элемента 20 и прямой линией, идущей в правом и левом направлениях от верхней части изгиба 211 центрального участка выреза, составляло 5 мм или более и 80 мм или менее. Верхний конец 202 переднего вставочного застежечного элемента 20 может быть расположен либо в левой части 20b, либо в правой части 20с, и верхние концы 202 переднего вставочного застежечного элемента 20 могут также быть в основном выполнены на двух участках в левой части 20b и правой части 20с.

[0014]

Когда ширина изгиба центрального участка выреза 21 составляет 5 мм или более, как в описанной выше конструкции, существует возможность исключить ситуацию, при которой передний вставочный застежечный элемент 20 оказывает давление на живот, тем самым снижая уровень комфортности при носке, даже если пользователь, носящий одноразовый подгузник, наклоняется вперед. Когда ширина изгиба центрального участка выреза 21 составляет 80 мм или менее, не нарушается функция переднего вставочного застежечного элемента 20, предназначенного для закрепления на передней части 2 ленточного фиксирующего язычка 10, расположенного на задней части 1.

[0015]

В соответствии с настоящим изобретением предпочтительно, чтобы верхняя кромка 201 переднего вставочного застежечного элемента 20 включала кривую, соединяющую вершину изгиба 211 центрального участка выреза 21 и верхние концы 202 переднего вставочного застежечного элемента 20. Кроме того, в соответствии с настоящим изобретением верхняя кромка 201 переднего вставочного застежечного элемента 20 может быть выполнена в виде кривой, соединяющей точку пересечения верхней кромки 201 и левосторонней кромки 205, вершину изгиба 211 центрального участка выреза и точку пересечения верхней кромки 201 и правосторонней кромки 206.

[0016]

Когда вершина изгиба 211 центрального участка выреза 21 соединена кривой с верхним концом 202 переднего вставочного застежечного элемента 20 в соответствии с описанной выше конструкцией, центральный участок выреза 21 обеспечивает соответствие форме живота пользователя. В результате этого обеспечивается дальнейшее повышение уровня комфортности при носке одноразового подгузника.

[0017]

В соответствии с настоящим изобретением предпочтительно, чтобы кривая, соединяющая вершину изгиба 211 центрального участка выреза 21 и верхние концы 202 переднего вставочного застежечного элемента 20, имела S-образную форму. Также предпочтительно, чтобы S-образная кривая имела форму, в соответствии с которой она бы простиралась наружу в направлении вершины изгиба 211 от верхнего конца 202, и затем образовывала бы изгиб внутрь в направлении вершины изгиба 211.

[0018]

Когда кривая, соединяющая вершину изгиба 211 центрального участка выреза 21 и верхние концы 202 переднего вставочного застежечного элемента 20, имеет S-образную форму в соответствии с вышеописанной конструкцией, живот пользователя соответствует линии S-образного изгиба. В результате этого, даже если живот пользователя соприкасается с верхней кромкой 201 переднего вставочного застежечного элемента 20, исключается возникновение ситуации, при которой пользователь не испытывает неприятного ощущения давления на живот. Таким образом, обеспечивается дальнейшее повышение уровня комфортности при носке одноразового подгузника.

[0019]

В соответствии с настоящим изобретением предпочтительно, чтобы нижний левый вырез 22, который образован путем отрезания нижнего левого угла переднего вставочного застежечного элемента 20, и нижний правый вырез 23, который образован путем отрезания нижнего правого угла переднего вставочного застежечного элемента 20, был образован на стороне нижней кромки 203 переднего вставочного застежечного элемента 20, и вершина изгиба 221 нижнего левого выреза 22 располагалась в левой части 20b, и вершина изгиба 231 нижнего правого выреза 23 располагалась в правой части 20с.

[0020]

Когда вырезы (22 и 23) выполнены на правом и левом углах нижней кромки 203 переднего вставочного застежечного элемента 20 в соответствии с вышеописанной конструкцией, может быть в достаточной степени обеспечен диапазон перемещения вокруг верхних частей бедер (периферии бедренных суставов), даже если пользователь наклоняется вперед или сидит. В результате этого дополнительно повышается уровень комфортности при носке по сравнению с известными одноразовыми подгузниками.

[0021]

Кроме того, в соответствии с настоящим изобретением предпочтительно, чтобы нижний конец 204 переднего вставочного застежечного элемента 20 был расположен в центральной части 20а, и чтобы расстояние между прямой линией, идущей в направлении вправо и влево от нижнего конца 204 переднего вставочного застежечного элемента 20, и прямой линией, идущей в направлении вправо и влево от вершины изгиба 221 нижнего левого выреза 22 или в направлении вправо и влево от вершины изгиба 231 нижнего правого выреза 23, составляло 5 мм или более и 80 мм или менее.

[0022]

Когда ширина изгиба нижнего левого выреза 22 и ширина изгиба нижнего правого выреза 23 составляет 5 мм более в соответствии с вышеописанной конструкцией, можно исключить ситуацию, при которой верхние участки бедер соприкасаются с нижними углами переднего вставочного застежечного элемента 20, даже если пользователь, на котором надет одноразовый подгузник, наклоняется вперед. Когда ширина изгиба нижнего левого выреза 22 и ширина изгиба нижнего правого выреза 23 составляет 80 мм или менее, не нарушается функция переднего вставочного застежечного элемента 20, предназначенного для закрепления на передней части 2 ленточного фиксирующего язычка 10 на задней части 1.

[0023]

В соответствии с настоящим изобретением предпочтительно, чтобы нижняя кромка 203 переднего вставочного застежечного элемента 20 включала кривую, соединяющую вершину изгиба 221 нижнего левого выреза, нижний конец 204 переднего вставочного застежечного элемента 20 и вершину изгиба 231 нижнего правого выреза. Далее в соответствии с настоящим изобретением нижняя кромка 203 переднего вставочного застежечного элемента 20 может быть образована кривой, соединяющей точку пересечения нижней кромки 203 и левосторонней кромки 205, нижний конец 204 переднего вставочного застежечного элемента 20 и точку пересечения нижней кромки 203 и правосторонней кромки 206.

[0024]

Когда вершина изгиба 221 нижнего левого выреза, нижний конец 204 переднего вставочного застежечного элемента 20 и вершина изгиба 231 нижнего правого выреза соединены кривой в соответствии с вышеописанной конструкцией, нижняя кромка 203 переднего вставочного застежечного элемента 20 может быть изогнута таким образом, чтобы соответствовать форме ног или диапазону перемещения вокруг ног пользователя. В результате этого дополнительно повышается уровень комфортности при носке.

[0025]

Более того, в соответствии с настоящим изобретением предпочтительно, чтобы кривая, образующая верхнюю кромку 201 переднего вставочного застежечного элемента 20, и кривая, образующая нижнюю кромку 203 переднего вставочного застежечного элемента 20, имели одинаковую форму.

[0026]

В процессе производства переднего вставочного застежечного элемента вырезание выполняют в положении, соответствующем верхней кромке 201 и нижней кромке 203 для формирования переднего вставочного застежечного элемента 20. Ввиду того, что при выполнении верхней кромки 201 и нижней кромки 203, которым придается соответственно одинаковая криволинейная форма, передний вставочный застежечный элемент 20 может быть изготовлен с использованием одного и того же режущего лезвия. В результате этого исключается необходимость использовать отдельный режущий инструмент (режущее лезвие) для изготовления верхней кромки 201 и нижней кромки 203 переднего вставочного застежечного элемента 20, и, кроме того, отпадает необходимость в устройстве для обрезки краев, и, следовательно, снижается стоимость приобретения станка.

[0027]

В соответствии с настоящим изобретением передний вставочный застежечный элемент 20 имеет левостороннюю кромку 205, соединяющую один конец верхней кромки 201 и один конец нижней кромки 203, и правостороннюю кромку 206, соединяющий другой конец верхней кромки 201 и другой конец нижней кромки 203.

Верхний конец 202 переднего вставочного застежечного элемента 20 не обязательно совпадает с точкой пересечения верхней кромки 201 и каждой боковой кромки 205, 206. В этом случае предпочтительно, чтобы угол между каждой боковой кромкой 205, 206 и тангенциальной линией верхней кромки 201 в точке пересечения с каждой боковой кромкой 205, 206 являлся тупым углом.

[0028]

Когда передний вставочный застежечный элемент 20 имеет вышеописанную конструкцию, его верхняя кромка 201 имеет закругленную форму в верхнем конце 202. Это позволяет улучшить текстуру верхнего конца 202 переднего вставочного застежечного элемента 20, что позволяет исключить ситуацию, при которой четыре угла переднего вставочного застежечного элемента контактируют с кожей пользователя. В результате этого дополнительно повышается уровень комфортности при носке одноразового подгузника.

[0029]

С дугой стороны, в соответствии с настоящим изобретением верхний конец 202 переднего вставочного застежечного элемента 20 может совпадать с точкой пересечения верхней кромки 201 и каждой боковой кромки 205, 206. В этом случае предпочтительно, чтобы угол между каждой боковой кромкой 205, 206 и тангенциальной линией верхней кромки 201 в точке пересечения с каждой боковой кромкой 205, 206 являлся острым углом.

[0030]

Когда передний вставочный застежечный элемент 20 имеет вышеописанную конструкцию, кривая, соединяющая его верхний конец 202 и вершину изгиба 211 центрального участка выреза, имеет форму, которая более плавно изгибается к вершине изгиба 221. В результате этого исключается возникновение ситуации, при которой пользователь испытывает неприятное ощущение давления на живот, когда живот пользователя соприкасается с верхней кромкой 201 переднего вставочного застежечного элемента 20. Таким образом, дополнительно повышается уровень комфортности при носке одноразового подгузника.

[0031]

В соответствии с настоящим изобретением, передний вставочный застежечный элемент 20 может быть выполнен таким образом, чтобы он был разделен на центральную часть 20а, левую часть 20b и правую часть 20с.

[0032]

Как описывалось выше, передний вставочный застежечный элемент 20 может быть выполнен из первого элемента, представляющего собой центральную часть 20а, второго элемента, представляющего собой левую часть 20b, и третьего элемента, представляющего собой правую часть 20с. Когда передний вставочный застежечный элемент 20 изготавливают путем комбинирования трех отдельно выполненных элементов, как указывалось выше, передний вставочный застежечный элемент 20, в котором выполняют центральный участок выреза 21, нижний левый вырез 22 и нижний правый вырез 23, может быть легко изготовлен путем присоединения первого элемента, представляющего собой центральную часть 20а таким образом, чтобы указанная часть была смещена ниже по сравнению с вторым элементом и третьим элементом на передней части 2.

[0033]

В другом примере осуществления настоящего изобретения вырезы могут быть выполнены только в нижней кромке 203 переднего вставочного застежечного элемента 20 без выполнения вырезов в верхней кромке 201.

Таким образом, в соответствии с другим примером осуществления настоящего изобретения нижний левый вырез 22, выполненный путем отрезания нижнего левого угла переднего вставочного застежечного элемента 20, и нижний правый вырез 23, выполненный путем отрезания нижнего правого угла переднего вставочного застежечного элемента 20, могут быть выполнены только на стороне нижней кромки 203 переднего вставочного застежечного элемента 20, вершина изгиба 221 нижнего левого выреза может быть расположена в левой части 20b, и вершина изгиба 231 нижнего правого выреза может быть расположена в правой части 20с.

Положительные эффекты изобретения

[0034]

Настоящее изобретение имеет вышеописанный определенный объект изобретения и таким образом изобретение позволяет создать одноразовый подгузник на застежках-липучках, который исключает соприкосновение живота или верхней части бедер пользователя с передним вставочным застежечным элементом 20, что повышает уровень комфортности при носке.

Краткое описание чертежей

[0035]

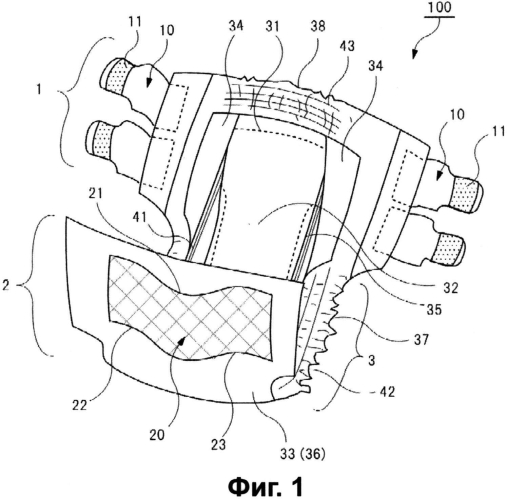

Фиг 1 - вид в перспективе примера одноразового подгузника на застежках-липучках.

Фиг. 2 - развернутый вид, иллюстрирующий пример одноразового подгузника на застежках-липучках.

Фиг. 3(a) и 3(b) - передние вставочные застежечные элементы в соответствии с примером осуществления настоящего изобретения.

Фиг. 4(a) - 4(d) - передние вставочные застежечные элементы в соответствии с другим примером осуществления настоящего изобретения.

Фиг. 5(a) - 5(d) - передние вставочные застежечные элементы в соответствии с другим примером осуществления настоящего изобретения.

Фиг. 6(a) - 6(d) - передние вставочные застежечные элементы в соответствии с другим примером осуществления настоящего изобретения.

Фиг. 7(a) - 7(c) - передние вставочные застежечные элементы в соответствии с другим примером осуществления настоящего изобретения.

Фиг. 8 - передние вставочные застежечные элементы в соответствии с дополнительным примером осуществления настоящего изобретения.

Фиг. 9 - вид для описания схемы этапов производства переднего вставочного застежечного элемента.

Фиг. 10 - пример известного одноразового подгузника на застежках-липучках.

Описание примеров осуществления настоящего изобретения

[0036]

Описание примеров осуществления для реализации настоящего изобретение приведено ниже со ссылкой на чертежи. Настоящее изобретение не ограничено приведенными ниже примерами и включает примеры осуществления, должным образом измененные специалистами в данной области техники, измененные в очевидном объеме с учетом представленных ниже примеров осуществления настоящего изобретения.

[0037]

В настоящем описании изобретения термин "правое и левое направление" относится к направлению на короткое расстояние разработанного одноразового подгузника, проиллюстрированного на Фиг. 2 (в направлении вправо и влево на Фиг. 2). Термин "направление вверх и вниз" относится к продольному направлению разработанного одноразового подгузника, проиллюстрированного на Фиг. 2 (направление вверх и вниз на Фиг. 2). "Направление вправо и влево" и "направление вверх и вниз" пересекаются под прямыми углами по отношению друг к другу.

Кроме того, в настоящем описании изобретения "А к В" означает А или более и В или менее.

[0038]

1. Основная конструкция одноразового подгузника

На Фиг. 1 приведен вид в перспективе, иллюстрирующий пример одноразового подгузника на застежках-липучках, и подгузник представлен в виде, при котором передняя часть 2 завернута кверху для демонстрации переднего вставочного застежечного элемента 20, закрепленного на внешней поверхности передней части 2. На Фиг. 2 представлен развернутый вид, иллюстрирующий пример одноразового подгузника на застежках-липучках, и представлен одноразовый подгузник со стороны поверхности, не контактирующей с кожей пользователя (не соприкасающаяся с кожей поверхность), когда пользователь пользуется подгузником.

Как проиллюстрировано на Фиг. 1 и Фиг. 2, одноразовый подгузник 100 на застежках-липучках настоящего изобретения состоит из задней части 1, которая закрывает нижнюю часть спины пользователя при носке, передней части 2, которая закрывает живот пользователя, и секции промежности 3, которую располагают в промежности пользователя.

[0039]

Боковые клапаны отходят в направлении вправо и влево на задней части 1 и передней части 2 одноразового подгузника 100 на застежках-липучках. Кроме того, ленточный фиксирующий язычок 10 прикреплен к задней части 1 таким образом, чтобы он выступал от боковой кромки каждого бокового клапана. С другой стороны, передний вставочный застежечный элемент 20 для закрепления на нем ленточных фиксирующих язычков 10 расположен со стороны, не соприкасающейся с кожей поверхности передней части 2. Благодаря этому пользователь имеет возможность носить одноразовый подгузник 100 на застежках-липучках, закрепляя ленточные фиксирующие язычки 10, прикрепленные к задней части 1. на переднем вставочном застежечном элементе 20, расположенном на передней части 2, в таком виде, при котором задняя часть 1 располагается на нижней части спины пользователя, и передняя часть 2 располагается на животе пользователя.

[0040]

Секция промежности 3 расположена между задней частью 1 и передней частью 2. Влагопоглощающий прокладочный материал 31 для поглощения и удержания жидкости, например мочи, размещен, начиная от задней части 1 до передней части 2, при этом его большая часть размещается на указанной секции промежности 3. Указанный влагопоглощающий прокладочный материал 31 покрыт проницаемым для жидкости верхним листовым слоем 32, начиная со стороны поверхности, соприкасающейся с кожей пользователя (соприкасающаяся с кожей поверхность), и покрыт непроницаемым для жидкости задним листовым слоем 33 с противоположной стороны подгузника, т.е. со стороны поверхности, не соприкасающейся с кожей. Жидкость, например моча, соответственно проникает через верхний листовой слой 32, поглощается и удерживается во влагопоглощающем прокладочном материале 31, и непроницаемый для жидкости задний листовой слой 33 препятствует протеканию жидкости наружу.

[0041]

Боковые листовые слои 34 также могут быть расположены по обеим сторонам верхнего листового слоя 32. Боковой листовой слой 34 предпочтительно выполнен из материала, обладающего высокой воздухопроницаемостью, при этом характеризующегося гидрофобностью. Объемные сборочки 35 также могут быть выполнены таким образом, чтобы один конец бокового листового слоя 34 был закреплен на поверхности верхнего листового слоя 32, и эластичный материал (эластичный материал для объемной сборочки) 41 располагался бы в растянутом состоянии на другом конце бокового листового слоя. Когда эластичный материал 41 для объемных сборочек сжимается, указанные объемные сборочки 35 образуют стоечку за счет усилия сжатия. Стоячие объемные сборочки 35 функционируют в качестве герметичного барьера, предотвращающего протекание жидкости с боковых сторон верхнего листового слоя 32.

[0042]

Покровный листовой слой 36 может быть ламинирован на внешней поверхности заднего листового слоя 33 для усиления заднего листового слоя 33 и улучшения текстуры. В качестве материала для изготовления покровного листового слоя 36 может быть использован, например, нетканый материал, изготовленный из термопластичного полимера, такого как полиэтилен, полипропилен или полиэфир, или нетканый материал, полученный влажным холстообразованием.

[0043]

(2. Все элементы конструкции одноразового подгузника)

Ниже приведено описание каждого элемента конструкции одноразового подгузника на застежках-липучках в соответствии с настоящим изобретением.

[0044]

2-1. Ленточный фиксирующий язычок

Ленточный фиксирующий язычок 10 представляет собой элемент, имеющий крепежные средства 11 для надевания одноразового подгузника 100 на пользователя. Указанный ленточный фиксирующий язычок 10 образует крепежный механизм в сочетании с передним вставочным застежечным элементом 20, расположенным на передней части 2. Ленточный фиксирующий язычок 10 расположен таким образом, чтобы он отходил от боковой кромки бокового клапана задней части 1 и предназначался для закрепления на переднем вставочном застежечном элементе 20, размещенном на передней части 2.

[0045]

Предпочтительно, чтобы ленточный фиксирующий язычок 10 имел достаточную длину, позволяющую ему достичь переднего вставочного застежечного элемента 20, расположенного на передней части 2, и его форма не ограничена формой, проиллюстрированной на чертеже. На Фиг. 1 и Фиг. 2 приведен пример, в соответствии с которым два ленточных фиксирующих язычка 10 расположены на правосторонней и левосторонней кромках задней части 1. Тем не менее, один из ленточных фиксирующих язычков 10 может быть расположен на правосторонней и левосторонней кромках, либо могут быть предусмотрены три или более ленточных фиксирующих язычков.

[0046]

Крепежные средства 11 расположенывблизи конца каждого ленточного фиксирующего язычка 10. Крепежные средства 11 могут обеспечивать фиксацию, например, за счет использования клея, склеивающегося при надавливании, или клейкой ленты, либо крепежные средства могут представлять собой застежку-липучку, которая механически закрепляет язычки на переднем вставочном застежечном элементе 20. В качестве крепежного механизма для закрепления ленточных фиксирующих язычков 10 на переднем вставочном застежечном элементе 20 исключительно предпочтительно использовать застежку-липучку, обеспечивающую фиксацию за счет механического соединения крючкового материала (внутренний элемент) и петельчатого материала (наружный элемент). Застежка-липучка выполнена, например, с использованием сочетания крючкового материала, а именно ряда выступов (в форме крючков, штырьков грибообразной формы или аналогичных форм) и петельчатого материала, а именно петлеобразных волокон, расположенных на поверхности застежки-липучки. Например, крючковый материал может быть использован в качестве крепежных средств 11 ленточного фиксирующего язычка 10, в то время как петельчатый материал может быть выполнен на переднем вставочном застежечном элементе 20. В застежке-липучке при контакте крючкового материала и поверхностью петельчатого материала ряд штырьков крючкообразной формы сцепляется с поверхностью петельчатого материала. Таким образом, в застежке-липучке крючковый материал и петельчатый материал могут быть прочно соединены друг с другом с возможностью разъединения, и застежка-липучка является предпочтительной ввиду ее многократного использования и высокой надежности фиксации.

[0047]

В качестве материала для изготовления материала-основы ленточного фиксирующего язычка 10 может быть использован тканый материал, нетканый материал, другие материалы, бумага или пластиковая пленка. В качестве материала для создания ткани могут быть предпочтительно использованы, например, синтетические пластмассы, такие как полиэтилен, полипропилен, полиамид, полиэфир, поливинилхлорид или полистирол.

[0048]

2-2. Передний вставочный застежечный элемент

Передний вставочный застежечный элемент 20 является элементом для закрепления и удержания ленточного фиксирующего язычка 10, расположенного на задней части 1, на передней части 2. Передний вставочный застежечный элемент 20 прикреплен к наружной поверхности передней части 2 (на стороне поверхности, не соприкасающейся с кожей) и образует крепежный механизм в сочетании с ленточным фиксирующим язычком 10. Например, при использовании клейкой ленты в качестве крепежного средства 11 ленточного фиксирующего язычка 10 передний вставочный застежечный элемент 20 может быть выполнен из пластиковой пленки с гладкой поверхностью. С другой стороны, при использовании крючкового материала застежки-липучки в качестве крепежного средства 11 ленточного фиксирующего язычка 10 петельчатый материал застежки-липучки может быть использован в качестве переднего вставочного застежечного элемента 20.

[0049]

2-2-1. Пример осуществления переднего вставочного застежечного элемента

На Фиг. 3(a) и 3(b) приведен пример осуществления переднего вставочного застежечного элемента, используемого в соответствии с настоящим изобретением. Форма переднего вставочного застежечного элемента не ограничена формой, проиллюстрированной на Фиг. 3, но, во-первых, описание формы переднего вставочного застежечного элемента в соответствии с настоящим изобретением приведено со ссылкой на предпочтительный пример осуществления изобретения. На Фиг. 3 часть элементов обозначена "черными кружками" с целью описания формы переднего вставочного застежечного элемента, однако фактически "черные кружки" отсутствуют. Кроме того, на Фиг. 3(b) изображены "пунктирные линии", но "пунктирные линии" являются виртуальными, фактически несуществующими линиями.

[0050]

Как проиллюстрировано на Фиг. 3(a), передний вставочный застежечный элемент 20 разделен на центральную часть 20а, левую часть 20b, расположенную по левой стороне центральной части 20а, и правую часть 20с, расположенную по правой стороне центральной части 20а. В примере, проиллюстрированном на Фиг. 3(a), длина от левостороннего конца до правостороннего конца переднего вставочного застежечного элемента 20 разделена на три равные части, включающие центральную часть 20а, левую часть 20b и правую часть 20с. Тем не менее, исходя из вышеприведенного разделения, площадь переднего вставочного застежечного элемента 20 разделена концептуально для описания каждой конструкции переднего вставочного застежечного элемента 20, и, следовательно, разделение не ограничено тремя частями. Например, передний вставочный застежечный элемент 20 может быть разделен на центральную часть 20а, левую часть 20b и правую часть 20с в любом отношении, например, 2:4:4, 4:3:3 или 6:2: 2. Тем не менее, предпочтительно, чтобы левосторонняя часть 20b и правосторонняя часть 20с имели одинаковую длину в направлении вправо и влево.

[0051]

Как проиллюстрировано на Фиг. 3(a), передний вставочный застежечный элемент 20 выполнен в форме, в соответствии с которой его направление вправо и влево является продольным направлением, и его направление вверх и вниз является поперечным направлением. Передний вставочный застежечный элемент 20 включает в качестве своих основных элементов конструкции верхнюю кромку 201, имеющую кривизну или изгиб; нижнюю кромку 203, обращенную к верхней кромке 201 и имеющую кривизну или изгиб; левостороннюю кромку 205, соединяющую левый конец верхней кромки 201 с левым концом нижней кромки 203; и правостороннюю кромку 206, соединяющую правый конец верхней кромки 201 с правым концом нижней кромки 203.

[0052]

В примере, проиллюстрированном на Фиг. 3(a), передний вставочный застежечный элемент 20 имеет верхние концы 202 на двух участках в левой части 20b и правой части 20с. При прочерчивании прямой линии от верхнего конца 202, расположенного в левой части 20b в направлении вправо и влево переднего вставочного застежечного элемента 20, верхний конец 202 окажется на прямой линии в правой части 20с. Предпочтительно, чтобы верхние концы 202 в переднем вставочном застежечном элементе 20 относились, по меньшей мере, к левой части 20b или правой части 20с, и между левой частью 20b и правой частью 20с переднего вставочного застежечного элемента 20 может существовать разница по высоте.

[0053]

Центральный участок выреза 21 выполнен на стороне верхней кромки 201 переднего вставочного застежечного элемента 20. Верхняя кромка 201 закруглена или изогнута, за счет чего образуется указанный центральный участок выреза 21. На Фиг. 3(a) проиллюстрирован пример, в котором верхняя кромка 201 изогнута. Центральный участок выреза 21 образует изгиб внутрь к переднему вставочному застежечному элементу 20, и вершина изгиба 211 расположена в центральной части 20а. Термин "вершина изгиба" относится к наиболее изогнутой части в образованном вы
