Пресс-экструдер для изготовления торфяных горшочков

Пресс-экструдер для изготовления торфяных горшочков

Иллюстрации

Показать все

Реферат

Изобретение относится к прессам-экструдерам и может быть использовано при изготовлении брикетов для топлива, а также торфяных горшочков для рассады.

Известен пресс шнековый ПШН 06.00.000 разработки «Технический центр» г. Биробиджан, предназначенный для изготовления брикетов цилиндрической формы с внутренним отверстием для лучшего сгорания брикета в печи.

Пресс шнековый состоит из рамы с кронштейнами для навески на энергосредство, смонтированного на ней экструдера с бункером для загрузки технологического материала, шнека с переменным шагом витков, на выходном валу которого смонтирован шнек концевой со штоком, установленного в насадке конусной механизма привода с предохранительной муфтой и редуктора.

Недостатком этого пресса шнекового является то, что на нем невозможно изготавливать торфяные горшочки для рассады.

Известен также пресс-экструдер для изготовления торфяных горшочков (см. Патент RU №2433046, МПК B30B 11/24, B29C 47/38, опубликовано 10.11.2011, бюл. №31), предназначенный для изготовления торфяных горшочков для рассады.

Пресс шнековый состоит из рамы с кронштейном для навески на энергосредство, смонтированного на раме экструдера с бункером для загрузки технологического материала, например торфа, шнека с переменным шагом витков, на выходном валу которого смонтирован шнек концевой со штоком, установленного в насадке конусной механизма привода с предохранительной муфтой и редуктора.

На насадке конусной с торца шарнирно закреплена заслонка, циклично перекрывающая своей плоскостью выходное отверстие насадки конусной, а шток шнека концевого не доходит до плоскости заслонки в перекрытом состоянии выходного отверстия насадки конусной на величину «А», равную толщине днища торфяного горшочка, при этом заслонка имеет привод с устройством для регулировки цикла вращения.

Контур заслонки выполнен по кривой, например по окружности, и имеет заточку по периметру.

Недостатком этого пресс-экструдера для изготовления торфяных горшочков является то, что невозможно при необходимости отрегулировать зазор между плоскостью заслонки и торцом выходного отверстия насадки конусной.

Цель изобретения - производить регулировку зазора между плоскостью заслонки и торцом выходного отверстия насадки конусной.

Эта цель достигается тем, что заслонка выполнена съемной, при этом между заслонкой и привалочной плоскостью установлены регулировочные прокладки.

Таким образом, заявляемый пресс-экструдер для изготовления торфяных горшочков соответствует критерию «Новизна».

Признаки, отличающие заявляемое техническое решение от прототипа в других технических решениях данной области техники не выявлены, что позволяет сделать вывод, что заявляемый пресс-экструдер для изготовления торфяных горшочков соответствует критерию «существенные отличия».

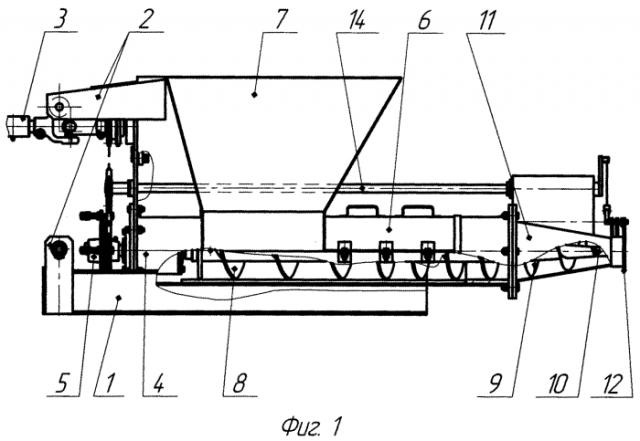

На фиг. 1 изображен предлагаемый пресс-экструдер для изготовления торфяных горшочков, вид сбоку; на фиг. 2 - насадка конусная, вид сбоку, положение при перекрытом отверстии насадки конусной; на фиг. 3 - вид В фиг. 2.

Пресс-экструдер для изготовления торфяных горшочков (фиг. 1) содержит раму 1 с кронштейнами 2 для навески на энергосредство, механизм привода 3 с редуктором 4 и предохранительной муфтой 5, смонтированный на раме 1 экструдер 6 с бункером 7 для загрузки технологического материала и шнеком 8 с переменным шагом витков, на выходном валу которого смонтирован шнек концевой 9 со штоком 10, установленный в насадке конусной 11, на которой с торца шарнирно закреплена заслонка 12, циклично перекрывающая своей плоскостью выходные отверстия насадки конусной 11, а шток 10 шнека концевого 9 не доходит до плоскости заслонки 12 в перекрытом состоянии выходного отверстия насадки конусной 11 на величину «А», равную толщине днища торфяного горшочка 13 (фиг. 2), при этом заслонка 12 имеет привод 14, а ее контур по периметру имеет заточку.

Заслонка 12 выполнена съемной, при этом между заслонкой 12 и привалочной плоскостью 15 установлены регулировочные прокладки 16.

Для работы пресс-экструдера необходимо с помощью кронштейнов 2, приваренных к раме 1, навесить его на энергосредство.

При включении вала отбора мощности (ВОМ) энергосредства (фиг. 1) через механизм привода 3, предохранительную муфту 5 и редуктор 4 приводится во вращение шнек 8 с переменным шагом витков, на выходном валу которого смонтирован шнек концевой 9 со штоком 10, которые также будут вращаться в насадке конусной 11.

При поступлении в бункер 7 технологического материала, например торфа, экструдер 6 начинает работать.

Шнек 8 с переменным шагом витков будет уплотнять технологический материал и направлять его в насадку конусную 11 к шнеку концевому 9 со штоком 10.

При перекрытом заслонкой 12 отверстии насадки конусной 11 пространство между заслонкой 12 и штоком 10 заполняется технологическим материалом и формируется днище торфяного горшочка 13 (фиг. 2).

При открытом отверстии насадки конусной 11 (не показано) уплотненный технологический материал выдавливается через отверстие насадки конусной 11 наружу до тех пор, пока заслонка 12 снова не перекроет отверстие насадки конусной 11.

Заслонка 12 выполнена съемной, что позволяет произвести замену или заточку кромок заслонки 12 при затуплении кромок, при этом между привалочной плоскостью 15 и заслонкой 12 устанавливают регулировочные прокладки 16 для регулировки зазора между плоскостью заслонки 12 и торцом выходного отверстия насадки конусной 11.

Пресс-экструдер для изготовления торфяных горшочков, содержащий раму с кронштейнами для навески на энергосредство, механизм привода с редуктором и предохранительной муфтой, смонтированный на раме экструдер с бункером для загрузки технологического материала и шнеком с переменным шагом витков, на выходном валу которого смонтирован шнек концевой со штоком, установленный в насадке конусной, на которой с торца шарнирно закреплена заслонка, циклично перекрывающая своей плоскостью выходное отверстие насадки конусной, а шток шнека концевого не доходит до плоскости заслонки в перекрытом состоянии выходного отверстия насадки конусной на величину «А», равную толщине днища торфяного горшочка, при этом заслонка имеет привод, а ее контур по периметру имеет заточку, отличающийся тем, что заслонка выполнена съемной, при этом между заслонкой и привалочной плоскостью установлены регулировочные прокладки.
