Патент ссср 256308
Иллюстрации
Реферат

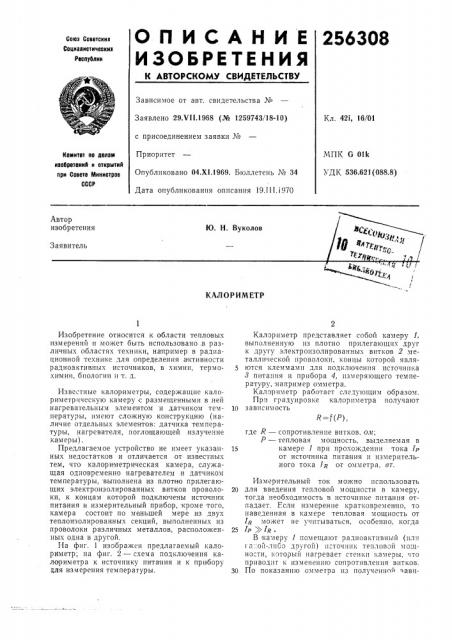

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Саветскин
Социолиотичеокив
Роопуолин
Зависимое от авт. свидетельства №
Кл. 421, 16/01
Заявлено 29.VII.1968 (№ 1259743/18-10) с присоединением заявки №
МПК 6 01k
УДК 536.621(088.8) Приоритет
Опубликовано 04.XI.1969. Бюллетень ¹ 34
Дата опубликования описания 19.ill.i970
Комитет по делом ивобретеиий и открытий при Совете Миииотрое
СССР
Автор изобретения
Ю. Н. Вуколов (ф тй A 7 у „ /
Заявитель
КАЛОРИМЕТР =ПР), Изобретение относится к области тепловых измерений и может быть использовано,в различных областях техники, например в радиационной технике для определения активности радиоактивных источников, в химии, термохимин, биологии и т. д.
Известные калориметры, содержащие калориметрчческую камеру с размещенными в .ней нагревательным элементом и датчиком температуры, имеют сложную конструкцию (наличие отдельных элементов: датчика температуры, нагревателя, поглощающей .излучение камеры).
Предлагаемое устройство не имеет указанных недостатков и отличается от известных тем, что калориметрическая камера, служащая одновременно нагревателем и датчиком температуры, выполнена из плотно прилегающих электроизолированных витков проволоки, к концам которой подключены источник питания и измерительный прибор, кроме того, камера состоит по меньшей мере из двух теплоизолированных секций, выполненных из проволоки .различных металлов, расположенных одна в другой.
Иа фиг. 1 изображен предлагаемый калориметр; на фиг. 2 — схема подключения калориметра к источнику питания и к прибору для измерения температуры.
Калэриметр представляет собой камеру 1, выполненную из плотно прилегающих друг к другу электроизолированных витков 2,металлической проволоки, концы которой являются клеммами для подключения источника
8 питания и прибора 4, измеряющего температуру, например омметра.
Калэриметр работает следующим образом.
Прп градуировке калориметра получают
1п зависимость где Р— сопротивление витков, о.п;
Р— тепловая мощность, выделяемая в
15 камере 1 прп прохождении тока Ip
or источника питания и измеритель,ного тока Ig от ом метр а, вт.
Измерительный ток можно использовать
2О для введения тепловой мощности в камеру, тогда необходимость в источнике питания отпадает. Если измерение кратковременно, то наведенная в камере тепловая мощность от
1д может не учитываться, особенно, когда
25 Ip ))lg.
В камеру 1 помещают радиоактивный (пли
I o. ой-либэ другой) источник тепловой мо цности, которыи нагревает стенки камеры, что привод,)г к изменению сопротивления витков.
ЗО По показанию омметра из полученнЫ ави256308
Фиг (чьиг 2
Составитель В. С. Агапова
Редактор T. В. Иванова .Техред Л. Я. Левина Корректор А. П. Васильева
Заказ 577/13 Тираж 480 Подписное
ЦНИИПИ Комитета по дедам изобретений и открытий при Совете Министров СССР
Москва jK-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 сим ости определяют искомую мощность,радиоактивного источника.
Предмет изобретения ,1. Калориметр, содержащий калориметрическую камеру, нагреватель и датчик температуры, отличающийся тем, что, с целью упрощения конструкции, калориметрическая камера, служащая одновременно нагревателем и датчиком температуры, выполнена из плотно прилегающих электроизолироBBHHblx витков проволоки, к концам которой подклю. чены источник питания и измерительный прибор.
2. Калориметр по п. 1, отличающийся тем, что его камера выполнена по меньшей мере из двух теплоизолированных секций, расположенных одна в другой.
3. Калориметр по п. 2, отличающийся тем, что секции выполнены из проволоки различ10 ных металлов.
