Режущий инструмент и державка для тангенциальной режущей пластины

Иллюстрации

Показать все

Режущий инструмент содержит державку для удержания тангенциальной режущей пластины в гнезде под режущую пластину. Гнездо содержит нижнюю поверхность, заднюю поверхность и базовую поверхность. Базовая поверхность содержит три опорных выступа, выступающих от базовой поверхности. Каждый базовый опорный выступ содержит соответствующую базовую опорную поверхность. Три базовые опорные поверхности упираются в режущую пластину в трех точках для обеспечения прочной посадки режущей пластины в гнезде под режущую пластину. 2 н. и 7 з.п. ф-лы, 8 ил.

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Предмет настоящей заявки относится к державкам для режущих пластин такого типа, в которых тангенциальную режущую пластину съемно удерживают в гнезде под режущую пластину державки для режущей пластины.

УРОВЕНЬ ТЕХНИКИ

В патенте США 7073987 раскрыты тангенциальная режущая пластина и державка для нее. Когда режущая пластина посажена в гнездо под режущую пластину державки для режущей пластины, большая боковая поверхность режущей пластины упирается в базовую поверхность державки для режущей пластины в четырех точках вдоль двух теоретически параллельных контактных линий.

Однако во время изготовления режущей пластины, особенно во время спекания режущей пластины, геометрия режущей пластины может исказиться, и это может приводить к искажению контактных линий, и они, например, могут стать не прямыми. Это, в свою очередь, может приводить к тому, что режущая пластина не будет находиться в прочном положении в гнезде под режущую пластину. При использовании таких режущих пластин не всегда возможно решение этой проблемы посредством шлифования больших боковых поверхностей. Может быть, например, нежелательным шлифование больших боковых поверхностей, особенно если большие боковые поверхности проходят между режущими кромками, и нежелательно шлифовать режущие кромки.

Задачей настоящего изобретения является создание державки для режущей пластины для режущего инструмента, при использовании которых значительно снижается влияние упомянутых выше недостатков или упомянутые выше недостатки полностью преодолеваются.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

Согласно объекту настоящей заявки предложена державка для удержания тангенциальной режущей пластины, содержащая:

переднюю поверхность; и

гнездо под режущую пластину, содержащее:

заднюю поверхность;

нижнюю поверхность; и

базовую поверхность, содержащую отверстие для крепления режущей пластины и три разнесенных базовых опорных выступа, включая первый, второй и третий базовые опорные выступы, при этом:

первый и второй базовые опорные выступы расположены между передней поверхностью державки и отверстием для крепления режущей пластины;

третий базовый опорный выступ расположен между отверстием для крепления режущей пластины и задней поверхностью гнезда под режущую пластину;

второй базовый опорный выступ расположен дальше от нижней поверхности, чем третий базовый опорный выступ;

третий базовый опорный выступ расположен дальше от нижней поверхности, чем первый базовый опорный выступ; и

первый, второй и третий базовые опорные выступы содержат первую, вторую и третью базовые опорные поверхности, соответственно.

Дополнительно согласно объекту настоящей заявки предложен также режущий инструмент, содержащий:

державку; и

тангенциальную режущую пластину, съемно удерживаемую крепежным средством в гнезде под режущую пластину.

Тангенциальная режущая пластина может содержать:

две противоположные торцевые поверхности; и

периферийную боковую поверхность, продолжающуюся между ними и содержащую:

две одинаковые противоположные большие боковые поверхности; и

две одинаковые противоположные меньшие боковые поверхности, при этом:

на виде сверху на тангенциальную режущую пластину каждая большая боковая поверхность выполнена вогнутой с расположенным в центре углублением, продолжающимся между торцевыми поверхностями;

первая и вторая базовые опорные поверхности упираются в задействованную большую боковую поверхность с одной стороны углубления; а

третья базовая опорная поверхность упирается в задействованную большую боковую поверхность с другой стороны углубления.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Для лучшего понимания настоящего изобретения и для того, чтобы показать, как оно может быть осуществлено на практике, будет сделана ссылка на сопровождающие чертежи, на которых:

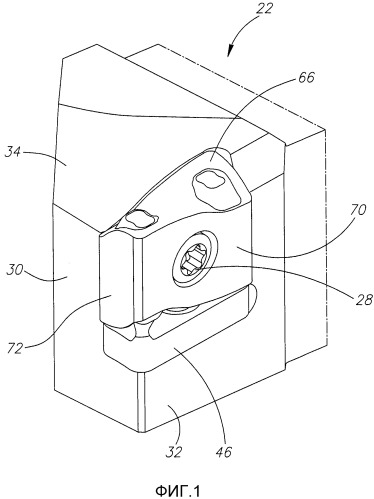

Фиг. 1 представляет собой вид в перспективе режущего инструмента;

Фиг. 2 представляет собой вид в перспективе режущего инструмента, показанного на фиг. 1, с пространственным разнесением элементов;

Фиг. 3 представляет собой вид в перспективе державки для режущей пластины, показанной на фиг. 1;

Фиг. 4 представляет собой вид сверху державки для режущей пластины, показанной на фиг. 3;

Фиг. 5 представляет собой вид сбоку державки для режущей пластины, показанной на фиг. 3;

Фиг. 6 представляет собой вид спереди державки для режущей пластины, показанной на фиг. 3;

Фиг. 7 представляет собой вид в перспективе режущей пластины, показанной на фиг. 1; и

Фиг. 8 представляет собой вид сверху режущей пластины, показанной на фиг. 7.

Следует понимать, что для простоты и ясности иллюстрации элементы, изображенные на чертежах, не обязательно должны быть выполнены точно или в масштабе. Например, размеры некоторых элементов могут быть сильно увеличены относительно других элементов для ясности, или несколько физических элементов может быть включено в один функциональный блок или элемент. Кроме того, при рассмотрении соответствующие ссылочные позиции могут повторяться на чертежах для обозначения соответствующих или подобных элементов.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В нижеприведенном описании будут описаны различные особенности настоящего изобретения. Для разъяснения приведены определенные конфигурации и детали, предназначенные для обеспечения полного понимания настоящего изобретения. Тем не менее, для специалиста в данной области техники также будет очевидно, что настоящее изобретение может быть реализовано на практике без отдельных деталей, представленных в данном описании. Кроме того, хорошо известные элементы могут быть опущены или упрощены, чтобы не затруднять понимание настоящего изобретения.

Со ссылкой сначала на фиг. 1-2 изображен режущий инструмент 20. Режущий инструмент 20 содержит державку 22 для режущей пластины, содержащую гнездо 26 под тангенциальную режущую пластину 24, съемно закрепленную в гнезде 26 под режущую пластину. Режущий инструмент 20 имеет продольную ось А, которой определено направление спереди назад, при этом режущая пластина 24 расположена у переднего торца режущего инструмента 20. Режущая пластина 24 закреплена в гнезде 26 под режущую пластину крепежным средством 28. Державка 22 для режущей пластины может быть выполнена из первого материала, а режущая пластина 24 - из второго, более твердого материала. Державка 22 для режущей пластины содержит переднюю поверхность 30 державки, боковую поверхность 32 державки, верхнюю поверхность 34 державки и гнездо 26 под режущую пластину.

На фиг. 3-6 показано гнездо 26 под режущую пластину. Гнездо 26 под режущую пластину содержит нижнюю поверхность 36, заднюю поверхность 38 и базовую поверхность 40. Базовая поверхность 40, задняя поверхность 38 и нижняя поверхность 36 могут быть расположены взаимно перпендикулярно. Нижняя поверхность 36 может быть по существу плоской. Нижняя поверхность 36 может содержать отверстие 42 под винт для крепления прокладки, имеющее центральную ось B, для введения винта 44 для крепления прокладки, для прикрепления прокладки 46 к нижней поверхности 36, как это показано, например, в патенте США 7073987.

Задняя поверхность 38 может быть по существу плоской и содержит задний опорный выступ 48, выступающий вперед от задней поверхности 38. Как показано на фиг. 6, задний опорный выступ 48 может быть расположен смежно с боковой поверхностью 32 державки и приблизительно посередине между нижней поверхностью 36 и верхней поверхностью 34 державки. Задний опорный выступ 48 может содержать заднюю опорную поверхность 50. Задняя опорная поверхность 50 может быть плоской. Задний опорный выступ 48 может иметь прямоугольную форму.

Базовая поверхность 40 может быть по существу плоской, и она выполнена с тремя разнесенными базовыми опорными выступами: первым 52, вторым 54 и третьим 56 базовыми опорными выступами. Базовая поверхность 40 также выполнена с отверстием 58 для крепления режущей пластины, имеющим центр C и центральную ось D, при этом отверстие 58 для крепления режущей пластины и отверстие 42 под винт для крепления прокладки в нижней поверхности 36 являются по существу перпендикулярными друг другу, как это показано на фиг. 3. Следует отметить, что центральная ось B отверстия 42 под винт для крепления прокладки и центральная ось D отверстия 58 для крепления режущей пластины являются по существу перпендикулярными друг другу. Первый и второй базовые опорные выступы 52, 54 расположены между передней поверхностью 30 державки и отверстием 58 для крепления режущей пластины, а третий базовый опорный выступ 56 расположен между отверстием 58 для крепления режущей пластины и задней поверхностью 38 гнезда 26 под режущую пластину. Первый и второй базовые опорные выступы 52, 54 могут быть выровнены вдоль линии L, перпендикулярной нижней поверхности 36, при этом второй базовый опорный выступ 54 расположен дальше от нижней поверхности 36, чем третий базовый опорный выступ 56. Третий базовый опорный выступ 56 расположен дальше от нижней поверхности 36, чем первый базовый опорный выступ 52, и может быть расположен по существу на том же расстоянии от нижней поверхности 36, что и отверстие 58 для крепления режущей пластины.

Каждый базовый опорный выступ 52, 54, 56 содержит соответствующую базовую опорную поверхность 60, 62, 64, при этом каждая базовая опорная поверхность 60, 62, 64 может быть плоской, и три базовые опорные поверхности 60, 62, 64 могут лежать в одной плоскости. Каждая базовая опорная поверхность 60, 62, 64 может быть прямоугольной по форме для образования прочной опорной области. Базовые опорные поверхности 60, 62, 64 могут быть расположены друг относительно друга на базовой поверхности 40 так, чтобы центр C отверстия 58 для крепления режущей пластины лежал внутри воображаемого треугольника T1, соединяющего центры трех базовых опорных поверхностей 60, 62, 64. Хотя предпочтительно, чтобы три базовые опорные поверхности 60, 62, 64 были плоскими и лежали в одной плоскости, в некоторых вариантах осуществления три базовые опорные поверхности могут иметь немного вогнутую поверхность, согласующуюся с контуром соответствующей части углубления 74 режущей пластины, в которое обеспечивают упор, как это пояснено ниже.

Как показано на фиг. 7, режущая пластина 24 содержит две противоположные торцевые поверхности 66 и периферийную боковую поверхность 68, продолжающуюся между двумя торцевыми поверхностями 66. Периферийная боковая поверхность 68 содержит две одинаковые противоположные большие боковые поверхности 70 и две одинаковые противоположные меньшие боковые поверхности 72. Как показано на фиг. 8, каждая большая боковая поверхность 70 режущей пластины 24 вогнута и содержит расположенное в центре углубление 74, продолжающееся между торцевыми поверхностями 66. Большие боковые поверхности 70 и торцевые поверхности 66 пересекаются в главных режущих кромках 76.

При посадке режущей пластины 24 в гнездо 26 под режущую пластину, задействованную большую боковую поверхность 70, задействованную меньшую боковую поверхность 72 и задействованную торцевую поверхность 66 режущей пластины 24 сопрягают с гнездом 26 под режущую пластину, т.е. с первой и второй базовыми опорными поверхностями 60, 62, в которые упирают задействованную большую боковую поверхность 70 в соответствующих первой и второй опорных областях с одной стороны углубления 74; в третью базовую опорную поверхность 64 упирают задействованную большую боковую поверхность 70 в третьей опорной области с другой стороны углубления 74, а в заднюю опорную поверхность 50 упирают задействованную меньшую боковую поверхность 72 в четвертой опорной области. Задействованную торцевую поверхность 66 режущей пластины 24 сопрягают с прокладкой 46.

Используя три базовых опорных выступа 52, 54, 56 обеспечивают прочную посадку режущей пластины 24, даже если задействованная большая боковая поверхность 70 режущей пластины 24 не является плоской.

Хотя настоящая заявка описана с некоторой степенью конкретности, следует понимать, что могут быть выполнены различные изменений и дополнения, не выходящие за рамки сущности или объема изобретения, определенного в приложенной формуле изобретения.

1. Державка (22) режущего инструмента для удержания тангенциальной режущей пластины, содержащаяпереднюю поверхность (30), игнездо (26) под режущую пластину, содержащеезаднюю поверхность (38),нижнюю поверхность (36) ибазовую поверхность (40), содержащую отверстие (58) для крепления режущей пластины и три разнесенных базовых опорных выступа, включая первый, второй и третий базовые опорные выступы (52, 54, 56), при этомпервый и второй базовые опорные выступы (52, 54) расположены между передней поверхностью (30) державки и отверстием (58) для крепления режущей пластины,третий базовый опорный выступ (56) расположен между отверстием (58) для крепления режущей пластины и задней поверхностью (38) гнезда (26) под режущую пластину,второй базовый опорный выступ (54) расположен дальше от нижней поверхности (36), чем третий базовый опорный выступ (56),третий базовый опорный выступ (56) расположен дальше от нижней поверхности (36), чем первый базовый опорный выступ (52) ипервый, второй и третий базовые опорные выступы (52, 54, 56) содержат первую, вторую и третью базовые опорные поверхности (60, 62, 64), соответственно.

2. Державка (22) по п. 1, в которой первая, вторая и третья базовые опорные поверхности (60, 62, 64) выполнены плоскими и лежат в одной плоскости.

3. Державка (22) по п. 1 или 2, в которойпервый и второй базовые опорные выступы (52, 54) выровнены вдоль линии (L), перпендикулярной нижней поверхности (36), атретий базовый опорный выступ (56) расположен по существу на том же расстоянии от нижней поверхности (36), что и отверстие (58) для крепления режущей пластины.

4. Державка (22) по п. 1, в которойотверстие (58) для крепления режущей пластины имеет центр (C), абазовые опорные поверхности (60, 62, 64) расположены друг относительно друга на базовой поверхности (40) так, что центр (C) отверстия (58) для крепления режущей пластины лежит внутри воображаемого треугольника (T1), соединяющего центры трех базовых опорных поверхностей (60, 62, 64).

5. Державка (22) по п. 1, в которой базовая поверхность (40), задняя поверхность (38) и нижняя поверхность (36) взаимно перпендикулярны друг другу.

6. Державка (22) по п. 1, в которойнижняя поверхность (36) выполнена с отверстием (42) под винт для крепления прокладки, иотверстие (42) под винт для крепления прокладки и отверстие (58) для крепления режущей пластины по существу перпендикулярны друг другу.

7. Режущий инструмент (20), содержащийдержавку (22) по п. 1 и тангенциальную режущую пластину (24), съемно удерживаемую крепежным средством (28) в гнезде (26) под режущую пластину.

8. Режущий инструмент (20) по п. 7, в которомтангенциальная режущая пластина (24) содержитдве противоположные торцевые поверхности (66) ипериферийную боковую поверхность (68), продолжающуюся между ними и содержащуюдве одинаковые противоположные большие боковые поверхности (70) идве одинаковые противоположные меньшие боковые поверхности (72), при этомна виде сверху на тангенциальную режущую пластину (24) каждая большая боковая поверхность (70) выполнена вогнутой с расположенным в центре углублением (74), продолжающимся между торцевыми поверхностями (66),первая и вторая базовые опорные поверхности (60, 62) упираются во взаимодействующую с ними большую боковую поверхность (70) с одной стороны углубления (74), атретья базовая опорная поверхность (64) упирается во взаимодействующую с ней большую боковую поверхность (70) с другой стороны углубления (74).

9. Режущий инструмент (20) по п. 8, в котором большие боковые поверхности (70) режущей пластины выполнены нешлифованными.
