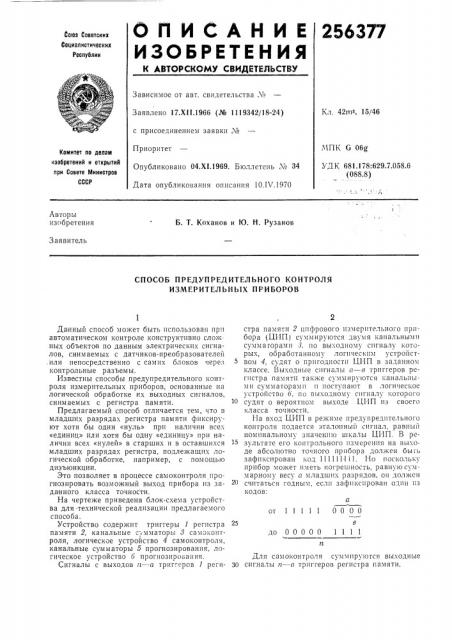

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.Х11.1966 (№ 1119342/18-24) Кл. 42гпз, 15/46 с присоединением заявки ¹,ЧПК О 06

Приоритет

Опубликовано 04.Х1.1969. Бюллетень ¹ 34

Дата опубликования описания 10.IV.1970

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.178:629.7.058.6 (088,8) Авторы изобретения

Б. T. Коханов и Ю. Н. Рузанов

Заявитель

СПОСОБ ПРЕДУПРЕДИТЕЛЬНОГО КОНТРОЛЯ

ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ от 11111 00 00 в до 00000 1111

Данный способ может быть использован при автоматическом контроле конструктивно сложных объектов по данным электрических сигналов, снимаемых с датчиков-преобразователей .или непосредственно с самих блоков через контрольные разъемы.

Известны способы предупредительного контроля измерительных приборов, основанные на логической обработке vx выходных сигналов, снимаемых с регистра памяти.

Предлагаемый способ отличается тем, что в младших разрядах регистра памяти фиксируют хотя бы один «нуль» при наличии всех

«единиц» или хотя бы одну «единицу» при наличии всех «нулей» в старших и в оставшихся младших разрядах регистра, подлежащих логической обработке, например, с помощью дизъюнкции.

Это позволяет в процессе самоконтроля прогнозировать возможный выход прибора из заданного класса точности.

На чертеже приведена блок-схема устройства для технической реализации предлагаемого способа.

Устройство содержит триггеры 1 регистра памяти 2, канальные с;мматоры 8 cBìîêîHTроля, логическое устройство 4 самоконтроля, канальные сумматоры б прогнозирования, логическое устройство 6 прогнозирования.

Сигналы с выходов и — а триггеров 1 регистра памяти 2 цифрового измерительного прибора (ЦИП) суммируются двумя канальными суммагорамн 3, по выходному сигналу которых, обработанному логическим устройством 4, судят о пригодности ЦИП в заданном классе. Йыходные сигналы а — в триггеров регпстра памяти также суммируются канальными сумматорами и поступают в логическое устройство 6, по выходному сигналу которого судят о вероятном выходе ЦИП нз своего класса точности.

HB вход ЦИП в режиме предупредительного контроля подается эталонный сигнал, равный номинальному значению шкалы ЦИП. В ре15 зультате его контрольного измерения на выходе абсолютно точного прибора должен быгь зафиксирован код 111111-111. Но поскольку прибор может иметь погрешность, равную суммарному весу а младших разрядов, он должен считаться годным, если зафиксирован один нз кодов: й

Для самоконтроля суммируются выходные

ЗО сигналы n — n триггеров регистра памяти, 256377, исключая выот 11111

1 1 —— в

Сост а ви тель Г. Ш иба нов

1 на индикатор прав чазира5аниа

Типография, пр. Сапунова, 2

Для целей прогнозирования используют следующее обстоятельство.

Если в а — в разрядах записаны те же цифры, что и в и — а разрядах, это значит, что

ЦИП имеет дополнительный запас по точности и не требует проведения ре:ламентных работ; если же в результате контрольного измерения в а — в разрядах значение записанного числа изменяется на обра(ное, это свидетельствует о том, что ЦИП израсходовал свой запас по точности (.хотя в данное время он еще работает в задашгом классе) и в дальнейшем может вычти из своего класса точности, а поэтому нуждается в профилактической проверке и настройке, Однако появление отрицательного прогнозирующе. о сигнала не означает, что прибор требует немедленного проведения регламентных работ. 1 акое качество ег > весьма ценно при эксплуатации.

П р им ер. ЦИП считается годным и не требующим дорегулировок, если на его выходе зафиксированы коды по разрядам отдельно: до 00000 00 ——

В и годным, но требующим профилактической регулировки, если на выходе зарегистрированы коды а от 11111 00 00 в до 00000 1111

10 шеуказанное.

Раздельное суммирование по разрядам происходит так,,каK описано выше. Тип сумматора прн этоъ(неважен, TB(< как могуT Оыть I(p(.менены сумматоры любого известного типа, например диодные.

Предмет изобретения

Способ предупредительного контроля измерительных приборов, основанный на логнг(сской обработке их выходных сигналов, сн маемb(x с регистра памяти, Ozë((÷à>îãöèéñÿ тем, что, с целью проведения в процессе самоконтроля прогнозирования возможного выхода прибора пз заданного класса точности, в младших разрядах фиксируют хотя бы одпп

«нуль» при наличии всех «единиц» или хотя бы одну «единицу» при наличии всех «нулей» в старших и в оставшихся младших разрядах регистра памяти, подле кащих логической обработке, например, с помощью операции дизъ(он к ци и.
