Функциональная структура возвратно-поступательного подъема и разворота элементов в выдвижном механизме электромагнитного удержания корпусов диагностических и хирургических устройств в тороидальной хирургической робототехнической системе с выдвижной крышкой (вариант русской логики - версия 2)

Функциональная структура возвратно-поступательного подъема и разворота элементов в выдвижном механизме электромагнитного удержания корпусов диагностических и хирургических устройств в тороидальной хирургической робототехнической системе с выдвижной крышкой (вариант русской логики - версия 2)

Иллюстрации

Показать все

Реферат

Изобретение относится к медицинской технике и может быть использовано при выполнении различных медицинских процедур.

Известна функциональная структура выдвижных элементов зажима (удержания) и их позиционное расположение внутри сферического корпуса многофункциональной диагностико-хирургической робототехнической системы с возможностью информационно компьютерного управления (см. патент UA №72484), которая включает корпус и выдвижные элементы зажима, которые включают устройство зажима операционных элементов (инструментов) с возможностью двух разворотов и соединенного с устройством промежуточного разворота с помощью первого привода выполняющего функцию шарнира, который с помощью второго привода, который выполняет также функцию шарнира, соединен с дополнительным устройством осевого разворота зажима, который соединен с корпусом роторной частью привода, закрепленной на выдвижной части линейного привода. При этом корпус робототехнической системы выполнен с внешней сферической поверхностью и с боковым отверстием круглой формы, напротив которого с внутренней стороны сферического корпуса последовательно по кругу расположены и закреплены пять корпусов линейного привода выдвижных элементов зажима, один из них расположен в верхней части сферического корпуса, и его выдвижные элементы зажима расположены в вертикальной плоскости сферического корпуса в зоне отверстия круглой формы, по обе стороны вертикальной плоскости сферического корпуса друг над другом расположены по два линейных привода, при этом выдвижные элементы зажима расположены в зоне отверстия круглой формы сферического корпуса, при этом выдвижные элементы зажима верхних линейных приводов позиционно ориентированы к вертикальной плоскости сферического корпуса, а выдвижные элементы зажима нижних линейных приводов позиционно ориентированы от вертикальной плоскости сферического корпуса (прототип).

Известный прототип имеет технические возможности, которые заключаются в том, что выдвижные элементы удержания диагностических и хирургический элементов с линейными приводами в исходном положении находятся в закрытом корпусе робототехнической системы.

Недостатком известной функциональной структуры выдвижных элементов зажима (удержания) диагностических и хирургических корпусов (устройств) с зафиксированными линейными приводами в общем корпусе является функциональная незаконченность робототехнической системы, поскольку она не включает в единой своей конструкции функциональную структуру инструментального стола, где в определенной последовательности расположены диагностические и хирургические корпусы (устройства).

Техническим результатом предложенного изобретения является усовершенствование известной функциональной структуры возвратно-поступательного подъема и разворота элементов в выдвижном механизме удержания корпусов диагностических и хирургических устройств.

Указанный технический результат достигается следующей функциональной структурой.

Функциональная структура возвратно-поступательного подъема и разворота элементов в выдвижном механизме электромагнитного удержания корпусов диагностических и хирургических устройств в тороидальной хирургической робототехнической системе с выдвижной крышкой включает нижнюю и верхнюю части общего корпуса с боковым отверстием круглой формы с крышкой сферической формы, напротив которого с внутренней стороны корпуса последовательно по кругу расположены корпусы линейных приводов с выдвижными элементами с приводами разворота в «Зону приема инструмента» и в «Зону выполнения медицинской процедуры», с устройством удержания диагностических и хирургических устройств, при этом нижняя и верхняя части общего корпуса выполнены тороидальной формы, а боковое отверстие круглой формы выполнено с внутренней стороны тороидального общего корпуса, напротив которого и соосно ему расположена (в исходном положении) с возможностью подъема крышка тороидальной формы, над которой также с возможностью подъема соосно зафиксирована крышка сферической формы, при этом в нижней части общего тороидального корпуса ее нижняя часть выполнена плоской формы, в средней части которой выполнен вертикальный выступ, ориентированный вверх, а в средней части его зафиксированы ортогонально ориентированные корпусы линейных приводов, выдвижная часть которых ориентирована вертикально вверх.

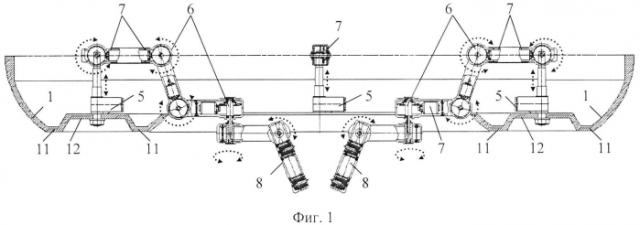

На фиг. 1 изображена нижняя часть общего корпуса тороидальной формы с последовательно закрепленными ортогонально ориентированными корпусами линейных приводов, выдвижная часть которых ориентирована вертикально вверх. На фиг. 2 изображены позиционно расположенные в нижней части общего тороидального корпуса линейные приводы с выдвижными элементами. На фиг. 3 изображена тороидальная хирургическая робототехническая система с выдвижной крышкой. На фиг. 4 изображено позиционное положение выдвижных механизмов электромагнитного удержания корпусов диагностических и хирургических устройств в «Зоне выполнения медицинской процедуры».

Функциональная структура возвратно-поступательного подъема и разворота элементов в выдвижном механизме электромагнитного удержания корпусов диагностических и хирургических устройств в тороидальной хирургической робототехнической системе с выдвижной крышкой включает (фиг. 3) нижнюю 1 и верхнюю 2 части общего корпуса с боковым отверстием 3 круглой формы с крышкой сферической формы 4, напротив которого с внутренней стороны корпуса последовательно по кругу (фиг. 2) расположены корпусы линейных приводов 5 с выдвижными элементами 6 с приводами разворота 7 (фиг. 3) в «Зону приема инструмента» и в «Зону выполнения медицинской процедуры», с устройством удержания 8 диагностических и хирургических устройств 9. При этом нижняя 1 и верхняя 2 части общего корпуса выполнены тороидальной формы, а боковое отверстие 3 круглой формы выполнено с внутренней стороны тороидального общего корпуса, напротив которого и соосно ему расположена (в исходном положении) с возможностью подъема крышка 10 тороидальной формы, над которой также с возможностью подъема соосно зафиксирована крышка 4 сферической формы. При этом в нижней части 2 общего тороидального корпуса нижняя ее часть 11 выполнена плоской формы, в средней части которой выполнен вертикальный выступ 12, ориентированный вверх, а в средней части 13 его зафиксированы ортогонально ориентированные корпусы линейных приводов 5, выдвижная часть которых ориентирована вертикально вверх. На фиг. 3 изображена тороидальная хирургическая робототехническая система с выдвижной крышкой 4 сферической формы, внутри которой и соосно ей закреплена цилиндрическая часть 14 инструментального стола с устройством соосного разворота электромагнитных устройств 15 фиксации диагностических и хирургических устройств 9. На фиг. 4 изображено одно из возможных позиционных положений электромагнитных устройств удержания 8 выдвижной системы 6 с хирургическими и диагностическими устройствами 9 в «Зоне выполнения медицинской процедуры» над подвижной частью медицинского стола 16, которая реализована с возможностью возвратно-поступательного смещения относительно тороидальной робототехнической системы (фиг. 3).

Процедура возвратно-поступательного подъема и разворота элементов в выдвижном механизме электромагнитного удержания корпусов диагностических и хирургических устройств в тороидальной хирургической робототехнической системе с выдвижной крышкой заключается в следующем.

Перед началом выполнения медицинских процедур (в исходном положении) в тороидальной хирургической робототехнической системе (фиг. 3) крышка тороидальной формы 10 с крышкой 4 сферической формы, которая включает устройство соосного разворота электромагнитных устройств 15 фиксации диагностических и хирургических устройств 9, позиционно расположена напротив бокового отверстия 3 круглой формы, которое выполнено с внутренней стороны нижней 1 и верхней 2 частей тороидального общего корпуса. При этом в нижней части 1 общего тороидального корпуса нижняя ее часть 11 выполнена плоской формы, в средней части которой выполнен вертикальный выступ 12, ориентированный вверх, а в средней части 13 (фиг. 2) его зафиксированы ортогонально ориентированные корпусы линейных приводов 5, выдвижная часть которых ориентирована вертикально вверх. А на конце выдвижной части линейных приводов 5 в «свернутом» состоянии закреплены с возможностью разворота четыре последовательных выдвижных элемента с приводами разворота 7 (фиг. 1). При выполнении медицинской процедуры выполняют поднятие (фиг. 3) крышки тороидальной формы 10 с устройством соосного разворота электромагнитных устройств 15 фиксации диагностических и хирургических устройств 9 для формирования зоны «Приема инструмента» и разворачивают выдвижные элементы 6 предварительно в зону «Приема инструмента» для выбора необходимого хирургического или диагностического устройства 9 и посредством электромагнитных устройств удержания 8 выдвижной системы 6 фиксируют их, а затем разворачивают выдвижные элементы 6 в «Зону выполнения медицинской процедуры», которая может быть смещена над подвижной частью медицинского стола 16, поскольку она выполнена с возможностью возвратно-поступательного смещения относительно тороидальной хирургической робототехнической системы. При этом поперечное смещение диагностических и хирургических устройств 9 относительно подвижной части медицинского стола 16 выполняют посредством соответствующего разворота выдвижных элементов 6, а вертикальное смещение диагностических и хирургических устройств 9 выполняют посредством выдвижной части линейных приводов 5.

Использование предложенного технического решения позволяет расширить процедурные возможности функциональной структуры возвратно-поступательного подъема и разворота элементов в выдвижном механизме электромагнитного удержания корпусов диагностических и хирургических устройств в тороидальной хирургической робототехнической системе с выдвижной крышкой.

Функциональная структура возвратно-поступательного подъема и разворота элементов в выдвижном механизме электромагнитного удержания корпусов диагностических и хирургических устройств в тороидальной хирургической робототехнической системе с выдвижной крышкой включает нижнюю и верхнюю части общего корпуса с боковым отверстием круглой формы с крышкой сферической формы, напротив которого с внутренней стороны корпуса последовательно по кругу расположены корпусы линейных приводов с выдвижными элементами с приводами разворота в «Зону приема инструмента» и в «Зону выполнения медицинской процедуры», с устройством удержания диагностических и хирургических устройств, отличающаяся тем, что нижняя и верхняя части общего корпуса выполнены тороидальной формы, а боковое отверстие круглой формы выполнено с внутренней стороны тороидального общего корпуса, напротив которого и соосно ему расположена (в исходном положении) с возможностью подъема крышка тороидальной формы, над которой также с возможностью подъема соосно зафиксирована крышка сферической формы, при этом в нижней части общего тороидального корпуса ее нижняя часть выполнена плоской формы, в средней части которой выполнен вертикальный выступ, ориентированный вверх, а в средней части его зафиксированы ортогонально ориентированные корпусы линейных приводов, выдвижная часть которых ориентирована вертикально вверх.
