Раствор для фосфатирования стали
Патент 256462
Классы МПК
Раствор для фосфатирования стали
Иллюстрации
Реферат

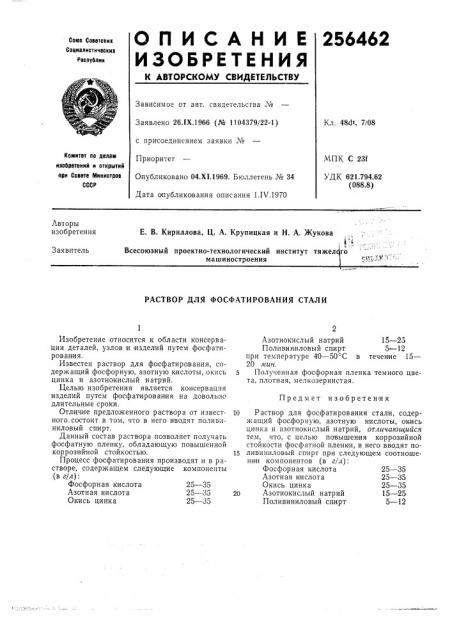

256462
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетских
Социалистических
Реслублии
3 ависим ое от а вт. свидетельства №
Заявлено 26.1Х.1966 (№ 1104379/22-1) Кл. 48йт, 7/08 с присоединением заявки ¹
Приоритет
Комитет по делам изооретеиий и открытий ори Сосете Министров
СССР
МПК С 23f
УДК 621.794.62 (088.8) Опубликовано 04,Х!,1969. Бюллетень № 34
Дата опубликования описания 1.IV.1970
Авторы изобретения
Е. В. Кириллова, Ц. А. Крупицкая и Н. А. Жукова, !, Всесоюзный проектно-технологический институт тяжел го машиностроения
tjl
Заявитель
РАСТВОР ДЛЯ ФОСФАТИРОВАНИЯ СТАЛИ
Предмет изобретения
Изобретение относится к области консервации деталей, узлов и изделий путем фосфатирования.
Известен раствор для фосфатирования, содержащий фосфорную, азотную кислоты, окись цинка и азотнокислый натрий.
Целью изобретения является консервация изделий путем фосфатирования на довольна длительные сроки.
Отличие предложенного раствора от известного. состоит в том, что в него вводят поливыниловый спирт.
Данный состав раствора позволяет получать фосфатную пленку, обладающую повышенной коррозийной стойкостью.
Процесс фосфатирования производят и в растворе, содержащем следующие компоненты (в г/л):
Фосфорная кислота 25 — 35
Азотная кислота 25 — 35
Окись цинка 25 — 35
Азотнокислый натрий l5 — 25
Поливиниловый спирт 5 — 12 при температуре 40 — 50 С в течение 15—
20 яин.
5 Полученная фосфорная пленка темного цвета, плотная, мелкозернистая.
10 Раствор для фосфатирования стали, содержащий фосфорную, азотную кислоты, окись цинка и азотнокислый натрий, отличающийся тем, что, с целью повышения коррозийной стойкости фосфатной пленки, в него вводят по15 ливиниловый спирт при следующем соотношении компонентов (в г/л):
Фосфорная кислота 25 — 35
Азотная кислота 25 — 35
Окись цинка 25 — 35
20 Азотнокислый натрий 15 — 25
Поливиниловый спирт 5 — 12
