Способ, система и устройство узла для установления пути восстановления

Способ, система и устройство узла для установления пути восстановления

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к технологиям сетевой связи и, в частности к способу, системе и устройству узла для установления пути восстановления.

Уровень техники

[0002] Автоматически коммутируемая оптическая сеть (Automatically Switched Optical Network, ASON) может динамически устанавливать путь, и обладает высокой отказоустойчивостью. После возникновения повреждения на рабочем пути службы, службу можно восстанавливать с использованием пути восстановления, чтобы гарантировать надежность служб с разными требованиями к живучести.

[0003] В существующей технологии автоматически коммутируемой оптической сети, путь восстановления может динамически устанавливаться, и, в общем случае, путь восстановления устанавливается двумя способами: маршрут заранее устанавливается, но без резервирования ресурсов полосы, и это не позволяет гарантировать ресурс полосы пути восстановления, путь восстановления может заимствовать ресурс другой службы, и, после возникновения повреждения на рабочем пути, служба не может своевременно и эффективно восстанавливаться, что снижает надежность сети; маршрут заранее устанавливается, и новый ресурс полосы резервируется, и, таким образом, требования к ресурсу полосы возрастают, и стоимость образования сети возрастает.

Сущность изобретения

[0004] Варианты осуществления настоящего изобретения предусматривают способ, систему и устройство узла для установления пути восстановления, для решения проблем в уровне техники, связанных с тем, что служба не может своевременно и эффективно восстанавливаться, и требования к ресурсу полосы возрастают.

[0005] В вариантах осуществления настоящего изобретения применяются следующие технические решения:

[0006] Один аспект настоящего изобретения предусматривает способ установления пути восстановления, включающий в себя:

определение, на первом узле, согласно информации маршрута пути восстановления службы и информации маршрута рабочего пути службы, идентичен ли первый нижерасположенный соседний узел второму нижерасположенному соседнему узлу, и получение первого результата определения, причем первый нижерасположенный соседний узел является нижерасположенным соседним узлом первого узла на пути восстановления, и второй нижерасположенный соседний узел является нижерасположенным соседним узлом первого узла на рабочем пути;

выделение, на первом узле, первой метки и первого интерфейса согласно условию, причем условие включает в себя первый результат определения, первая метка является меткой переадресации от первого узла на первый нижерасположенный соседний узел, и первый интерфейс является выходным интерфейсом от первого узла на первый нижерасположенный соседний узел;

передачу, на первом узле, сообщения запроса установления на первый нижерасположенный соседний узел, причем сообщение запроса установления включает в себя, по меньшей мере, первую метку, первый интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути;

прием, на первом узле, сообщения ответа установления пути восстановления, причем сообщение ответа установления включает в себя, по меньшей мере, четвертую метку, четвертый интерфейс и информацию маршрута пути восстановления, четвертая метка является меткой переадресации от первого нижерасположенного соседнего узла на первый узел, и четвертый интерфейс является выходным интерфейсом от первого нижерасположенного соседнего узла на первый узел; и

установление, на первом узле, перекрестного соединения пути восстановления согласно первой метке, первому интерфейсу, четвертой метке и четвертому интерфейсу.

[0007] Другой аспект настоящего изобретения предусматривает способ установления пути восстановления, включающий в себя:

прием, на втором узле, сообщения запроса установления пути восстановления службы, причем сообщение запроса установления включает в себя, по меньшей мере, вторую метку, второй интерфейс, информацию маршрута пути восстановления и идентификатор рабочего интерфейса службы, вторая метка является меткой переадресации от первого вышерасположенного соседнего узла на второй узел, второй интерфейс является выходным интерфейсом от первого вышерасположенного соседнего узла на второй узел, и первый вышерасположенный соседний узел является вышерасположенным соседним узлом второго узла на пути восстановления;

определение, на втором узле согласно идентификатору рабочего пути и информации маршрута пути восстановления, идентичен ли первый вышерасположенный соседний узел второму вышерасположенному соседнему узлу, и получение третьего результата определения, причем второй вышерасположенный соседний узел является вышерасположенным соседним узлом второго узла на рабочем пути;

выделение, на втором узле, третьей метки и третьего интерфейса согласно условию, причем условие включает в себя третий результат определения, третья метка является меткой переадресации от второго узла на первый вышерасположенный соседний узел, и третий интерфейс является выходным интерфейсом от второго узла на первый вышерасположенный соседний узел;

установление, на втором узле, перекрестного соединения пути восстановления согласно второй метке, второму интерфейсу, третьей метке и третьего интерфейса; и

после того, как второй узел выделяет третью метку и третий интерфейс, передачу, на втором узле, сообщения ответа установления пути восстановления на первый вышерасположенный соседний узел, причем сообщение ответа установления включает в себя, по меньшей мере, третью метку, третий интерфейс и информацию маршрута пути восстановления.

[0008] Еще один аспект настоящего изобретения предусматривает способ установления пути восстановления, включающий в себя:

прием, на третьем узле, первого сообщения запроса установления пути восстановления службы, причем первое сообщение запроса установления включает в себя, по меньшей мере, пятую метку, пятый интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути службы, пятая метка является меткой переадресации от четвертого вышерасположенного соседнего узла на третий узел, пятый интерфейс является выходным интерфейсом от четвертого вышерасположенного соседнего узла на третий узел, и четвертый вышерасположенный соседний узел является вышерасположенным соседним узлом третьего узла на пути восстановления;

определение, на третьем узле согласно идентификатору рабочего пути и информации маршрута пути восстановления, идентичен ли четвертый нижерасположенный соседний узел пятому нижерасположенному соседнему узлу, и получение пятого результата определения, причем четвертый нижерасположенный соседний узел является нижерасположенным соседним узлом третьего узла на пути восстановления, и пятый нижерасположенный соседний узел является нижерасположенным соседним узлом третьего узла на рабочем пути;

выделение, на третьем узле, шестой метки и шестого интерфейса согласно первому условию, причем первое условие включает в себя пятый результат определения, шестая метка является меткой переадресации от третьего узла на четвертый нижерасположенный соседний узел, и шестой интерфейс является выходным интерфейсом от третьего узла на четвертый нижерасположенный соседний узел;

передачу, на третьем узле, второго сообщения запроса установления пути восстановления на четвертый нижерасположенный соседний узел, причем второе сообщение запроса установления включает в себя, по меньшей мере, шестую метку, шестой интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути;

прием, на третьем узле, первого сообщения ответа установления пути восстановления, причем первое сообщение ответа установления включает в себя, по меньшей мере, седьмую метку, седьмой интерфейс и информацию маршрута пути восстановления, седьмая метка является меткой переадресации от четвертого нижерасположенного соседнего узла на третий узел, и седьмой интерфейс является выходным интерфейсом от четвертого нижерасположенного соседнего узла на третий узел;

определение, на третьем узле согласно идентификатору рабочего пути и информации маршрута пути восстановления, идентичен ли четвертый вышерасположенный соседний узел пятому вышерасположенному соседнему узлу, и получение шестого результата определения, причем пятый вышерасположенный соседний узел является вышерасположенным соседним узлом третьего узла на рабочем пути;

выделение, на третьем узле, восьмой метки и восьмого интерфейса согласно второму условию, причем второе условие включает в себя шестой результат определения, восьмая метка является меткой переадресации от третьего узла на четвертый вышерасположенный соседний узел, и восьмой интерфейс является выходным интерфейсом от третьего узла на четвертый вышерасположенный соседний узел;

установление, на третьем узле, перекрестного соединения пути восстановления согласно пятой метке, пятому интерфейсу, шестой метке, шестому интерфейсу, седьмой метке, седьмому интерфейсу, восьмой метке и восьмому интерфейсу; и

после того, как третий узел выделяет восьмую метку и восьмой интерфейс, передачу, на третьем узле, второго сообщения ответа установления пути восстановления на четвертый вышерасположенный соседний узел, причем второе сообщение ответа установления включает в себя, по меньшей мере, восьмую метку, восьмой интерфейс и информацию маршрута пути восстановления.

[0009] Еще один аспект настоящего изобретения предусматривает устройство узла, включающее в себя:

первый блок определения, выполненный с возможностью определения, согласно информации маршрута пути восстановления службы и информации маршрута рабочего пути службы, идентичен ли первый нижерасположенный соседний узел второму нижерасположенному соседнему узлу, и получения первого результата определения, причем первый нижерасположенный соседний узел является нижерасположенным соседним узлом устройства узла на пути восстановления, и второй нижерасположенный соседний узел является нижерасположенным соседним узлом устройства узла на рабочем пути;

первый блок выделения, выполненный с возможностью выделения первой метки и первого интерфейса согласно условию, причем условие включает в себя первый результат определения, первая метка является меткой переадресации от устройства узла на первый нижерасположенный соседний узел, и первый интерфейс является выходным интерфейсом от устройства узла на первый нижерасположенный соседний узел;

первый блок передачи, выполненный с возможностью передачи сообщения запроса установления на первый нижерасположенный соседний узел, причем сообщение запроса установления включает в себя, по меньшей мере, первую метку, первый интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути;

первый блок приема, выполненный с возможностью приема сообщения ответа установления пути восстановления, причем сообщение ответа установления включает в себя, по меньшей мере, четвертую метку, четвертый интерфейс и информацию маршрута пути восстановления, четвертая метка является меткой переадресации от первого нижерасположенного соседнего узла на устройство узла, и четвертый интерфейс является выходным интерфейсом от первого нижерасположенного соседнего узла на устройство узла; и

первый блок перекрестного установления, выполненный с возможностью установления перекрестного соединения пути восстановления согласно первой метке, первому интерфейсу, четвертой метке и четвертому интерфейсу.

[0010] Еще один аспект настоящего изобретения предусматривает устройство узла, включающее в себя:

второй блок приема, выполненный с возможностью приема сообщения запроса установления пути восстановления службы, причем сообщение запроса установления включает в себя, по меньшей мере, вторую метку, второй интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути службы, вторая метка является меткой переадресации от первого вышерасположенного соседнего узла на устройство узла, второй интерфейс является выходным интерфейсом от первого вышерасположенного соседнего узла на устройство узла, и первый вышерасположенный соседний узел является вышерасположенным соседним узлом устройства узла на пути восстановления;

второй блок определения, выполненный с возможностью определения, согласно идентификатору рабочего пути и информации маршрута пути восстановления, идентичен ли первый вышерасположенный соседний узел второму вышерасположенному соседнему узлу, и получения третьего результата определения, причем второй вышерасположенный соседний узел является вышерасположенным соседним узлом устройства узла на рабочем пути;

второй блок выделения, выполненный с возможностью выделения третьей метки и третьего интерфейса согласно условию, причем условие включает в себя третий результат определения, третья метка является меткой переадресации от устройства узла на первый вышерасположенный соседний узел, и третий интерфейс является выходным интерфейсом от устройства узла на первый вышерасположенный соседний узел;

второй блок перекрестного установления, выполненный с возможностью установления перекрестного соединения пути восстановления согласно второй метке, второму интерфейсу, третьей метке и третьего интерфейса; и

второй блок передачи, выполненный с возможностью: после выделения третьей метки и третьего интерфейса, передавать сообщение ответа установления пути восстановления на первый вышерасположенный соседний узел, причем сообщение ответа установления включает в себя, по меньшей мере, третью метку, третий интерфейс и информацию маршрута пути восстановления.

[0011] Еще один аспект настоящего изобретения предусматривает систему для установления пути восстановления, причем система включает в себя, по меньшей мере, вышеупомянутые два устройства узла.

[0012] Еще один аспект настоящего изобретения предусматривает устройство узла, включающее в себя:

третий блок приема, выполненный с возможностью приема первого сообщения запроса установления пути восстановления службы, причем первое сообщение запроса установления включает в себя, по меньшей мере, пятую метку, пятый интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути службы, пятая метка является меткой переадресации от четвертого вышерасположенного соседнего узла на устройство узла, пятый интерфейс является выходным интерфейсом от четвертого вышерасположенного соседнего узла на устройство узла, и четвертый вышерасположенный соседний узел является вышерасположенным соседним узлом устройства узла на пути восстановления; и выполненный с возможностью приема первого сообщения ответа установления пути восстановления, причем первое сообщение ответа установления включает в себя, по меньшей мере, седьмую метку, седьмой интерфейс и информацию маршрута пути восстановления, седьмая метка является меткой переадресации от четвертого нижерасположенного соседнего узла на устройство узла, и седьмой интерфейс является выходным интерфейсом от четвертого нижерасположенного соседнего узла на устройство узла;

третий блок определения, выполненный с возможностью определения, согласно идентификатору рабочего пути и информации маршрута пути восстановления, идентичен ли четвертый нижерасположенный соседний узел пятому нижерасположенному соседнему узлу, и получения пятого результата определения, причем четвертый нижерасположенный соседний узел является нижерасположенным соседним узлом устройства узла на пути восстановления, и пятый нижерасположенный соседний узел является нижерасположенным соседним узлом устройства узла на рабочем пути; и выполненный с возможностью определения, согласно идентификатору рабочего пути и информации маршрута пути восстановления, идентичен ли четвертый вышерасположенный соседний узел пятому вышерасположенному соседнему узлу, и получения шестого результата определения, причем пятый вышерасположенный соседний узел является вышерасположенным соседним узлом устройства узла на рабочем пути;

третий блок выделения, выполненный с возможностью выделения шестой метки и шестого интерфейса согласно первому условию, причем первое условие включает в себя пятый результат определения, шестая метка является меткой переадресации от устройства узла на четвертый нижерасположенный соседний узел, и шестой интерфейс является выходным интерфейсом от устройства узла на четвертый нижерасположенный соседний узел; и выполненный с возможностью выделения восьмой метки и восьмого интерфейса согласно второму условию, причем второе условие включает в себя шестой результат определения, восьмая метка является меткой переадресации от устройства узла на четвертый вышерасположенный соседний узел, и восьмой интерфейс является выходным интерфейсом от устройства узла на четвертый вышерасположенный соседний узел;

третий блок передачи, выполненный с возможностью передачи второго сообщения запроса установления пути восстановления на четвертый нижерасположенный соседний узел, причем второе сообщение запроса установления включает в себя, по меньшей мере, шестую метку, шестой интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути; и выполненный с возможностью: после выделения восьмой метки и восьмого интерфейса, передавать второе сообщение ответа установления пути восстановления на четвертый вышерасположенный соседний узел, причем второе сообщение ответа установления включает в себя, по меньшей мере, восьмую метку, восьмой интерфейс и информацию маршрута пути восстановления; и

третий блок перекрестного установления, выполненный с возможностью установления перекрестного соединения пути восстановления согласно пятой метке, пятому интерфейсу, шестой метке, шестому интерфейсу, седьмой метке, седьмому интерфейсу, восьмой метке и восьмому интерфейсу.

[0013] Согласно способу, системе и устройству узла для установления пути восстановления, предусмотренным в вариантах осуществления настоящего изобретения, узел на пути восстановления выделяет метку и выходной интерфейс согласно тому, имеет ли узел один и тот же нижерасположенный соседний узел на пути восстановления и на рабочем пути. Таким образом, реализуется автоматическое установление пути восстановления, гарантируется ресурс полосы пути восстановления, и службу можно восстанавливать своевременно и эффективно после возникновения повреждения на рабочем пути, что повышает надежность сети. Кроме того, путем использования технических решений, обеспеченных в вариантах осуществления настоящего изобретения, можно повторно использовать ресурс полосы существующего рабочего пути, таким образом, улучшая использование сетевых ресурсов и снижая стоимость образования сети.

Краткое описание чертежей

[0014] Для более подробного описания технических решений в вариантах осуществления настоящего изобретения, ниже кратко перечислены прилагаемые чертежи, необходимые для описания вариантов осуществления. Очевидно, прилагаемые чертежи в нижеследующем описании демонстрируют лишь некоторые варианты осуществления настоящего изобретения, и специалист в данной области техники может вывести другие чертежи из этих прилагаемых чертежей без применения творческих способностей.

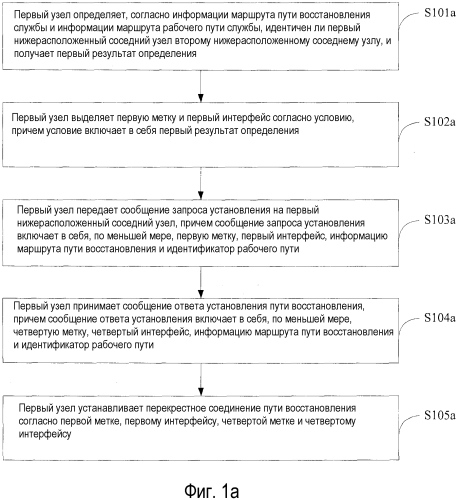

[0015] Фиг. 1a - блок-схема операций способа установления пути восстановления согласно варианту осуществления настоящего изобретения;

[0016] фиг. 1b - блок-схема операций способа установления пути восстановления согласно другому варианту осуществления настоящего изобретения;

[0017] фиг. 1c - блок-схема операций способа установления пути восстановления согласно еще одному варианту осуществления настоящего изобретения;

[0018] фиг. 2 - схема сетевой топологии согласно варианту осуществления настоящего изобретения;

[0019] фиг. 3 - структурная блок-схема устройства узла согласно варианту осуществления настоящего изобретения;

[0020] фиг. 4 - структурная блок-схема другого устройства узла согласно варианту осуществления настоящего изобретения;

[0021] фиг. 5 - структурная блок-схема еще одного устройства узла согласно варианту осуществления настоящего изобретения; и

[0022] фиг. 6 - схема системы для установления пути восстановления согласно варианту осуществления настоящего изобретения.

Описание вариантов осуществления

[0023] Варианты осуществления настоящего изобретения предусматривают способ, систему и устройство узла для установления пути восстановления. Для лучшего понимания технических решений настоящего изобретения, варианты осуществления настоящего изобретения подробно описаны ниже со ссылкой на прилагаемые чертежи.

[0024] Следует понимать, что описанные варианты осуществления составляют лишь часть, а не все из вариантов осуществления настоящего изобретения. Все остальные варианты осуществления, полученные специалистом в данной области техники на основании вариантов осуществления настоящего изобретения без применения творческих способностей, подлежат включению в объем защиты настоящего изобретения.

[0025] Согласно варианту осуществления настоящего изобретения, процесс способа установления пути восстановления показан на фиг. 1a. Способ включает в себя следующие этапы:

[0026] Этап S101a: первый узел определяет, согласно информации маршрута пути восстановления службы и информации маршрута рабочего пути службы, идентичен ли первый нижерасположенный соседний узел второму нижерасположенному соседнему узлу, и получает первый результат определения, причем первый нижерасположенный соседний узел является нижерасположенным соседним узлом первого узла на пути восстановления, и второй нижерасположенный соседний узел является нижерасположенным соседним узлом первого узла на рабочем пути.

[0027] Этап S102a: первый узел выделяет первую метку и первый интерфейс согласно условию, причем условие включает в себя первый результат определения, первая метка является меткой переадресации от первого узла на первый нижерасположенный соседний узел, и первый интерфейс является выходным интерфейсом от первого узла на первый нижерасположенный соседний узел.

[0028] Этап S103a: первый узел передает сообщение запроса установления на первый нижерасположенный соседний узел, причем сообщение запроса установления включает в себя, по меньшей мере, первую метку, первый интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути.

[0029] Этап S104a: первый узел принимает сообщение ответа установления пути восстановления, причем сообщение ответа установления включает в себя, по меньшей мере, четвертую метку, четвертый интерфейс и информацию маршрута пути восстановления, четвертая метка является меткой переадресации от первого нижерасположенного соседнего узла на первый узел, и четвертый интерфейс является выходным интерфейсом от первого нижерасположенного соседнего узла на первый узел.

[0030] Этап S105a: первый узел устанавливает перекрестное соединение пути восстановления согласно первой метке, первому интерфейсу, четвертой метке и четвертому интерфейсу.

[0031] Кроме того, этот первый узел выделяет первую метку и первый интерфейс согласно условию может, в частности, включать в себя:

если первый результат определения состоит в том, что первый нижерасположенный соседний узел идентичен второму нижерасположенному соседнему узлу, первая метка идентична метке переадресации от первого узла на второй нижерасположенный соседний узел, и первый интерфейс идентичен выходному интерфейсу от первого узла на второй нижерасположенный соседний узел.

[0032] Кроме того, сообщение запроса установления может дополнительно включать в себя информацию указания совместно используемого ресурса, причем информация указания совместно используемого ресурса может использоваться первым нижерасположенным соседним узлом для определения, что путь восстановления совместно использует ресурс полосы с рабочим путем.

[0033] Кроме того, информация маршрута пути восстановления получается на первом узле путем поиска согласно информации повреждения рабочего пути.

[0034] Путь восстановления может дополнительно совместно использовать ресурс полосы с рабочим путем и защитным путем. На основании вышеупомянутых этапов S101a-S105a, способ может дополнительно включать в себя:

первый узел определяет, согласно информации маршрута пути восстановления и информации маршрута защитного пути службы, идентичен ли первый нижерасположенный соседний узел третьему нижерасположенному соседнему узлу, и получает второй результат определения, причем третий нижерасположенный соседний узел является нижерасположенным соседним узлом первого узла на защитном пути; и

условие может дополнительно включать в себя второй результат определения, и сообщение запроса установления может дополнительно включать в себя идентификатор защитного пути.

[0035] Кроме того, этот первый узел выделяет первую метку и первый интерфейс согласно условию может, в частности, включать в себя:

если первый результат определения состоит в том, что первый нижерасположенный соседний узел идентичен второму нижерасположенному соседнему узлу, первая метка идентична метке переадресации от первого узла на второй нижерасположенный соседний узел, и первый интерфейс идентичен выходному интерфейсу от первого узла на второй нижерасположенный соседний узел; и если второй результат определения состоит в том, что первый нижерасположенный соседний узел идентичен третьему нижерасположенному соседнему узлу, первая метка идентична метке переадресации от первого узла на третий нижерасположенный соседний узел, и первый интерфейс идентичен выходному интерфейсу от первого узла на третий нижерасположенный соседний узел.

[0036] Кроме того, сообщение запроса установления может дополнительно включать в себя информацию указания совместно используемого ресурса, причем информация указания совместно используемого ресурса может использоваться первым нижерасположенным соседним узлом для определения, что путь восстановления совместно использует ресурс полосы с рабочим путем и защитным путем.

[0037] Кроме того, информация маршрута пути восстановления получается на первом узле путем поиска согласно информации повреждения рабочего пути.

[0038] В другом варианте осуществления настоящего изобретения, процесс способа установления пути восстановления показан на фиг. 1b. Способ включает в себя следующие этапы:

[0039] Этап S101b: второй узел принимает сообщение запроса установления пути восстановления службы, причем сообщение запроса установления по меньшей мере включает в себя вторую метку, второй интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути службы, вторая метка является меткой переадресации от первого вышерасположенного соседнего узла на второй узел, второй интерфейс является выходным интерфейсом от первого вышерасположенного соседнего узла на второй узел, и первый вышерасположенный соседний узел является вышерасположенным соседним узлом второго узла на пути восстановления.

[0040] Этап S102b: второй узел определяет, согласно идентификатору рабочего пути и информации маршрута пути восстановления, идентичен ли первый вышерасположенный соседний узел второму вышерасположенному соседнему узлу, и получает третий результат определения, причем второй вышерасположенный соседний узел является вышерасположенным соседним узлом второго узла на рабочем пути.

[0041] Этап S103b: второй узел выделяет третью метку и третий интерфейс согласно условию, причем условие включает в себя третий результат определения, третья метка является меткой переадресации от второго узла на первый вышерасположенный соседний узел, и третий интерфейс является выходным интерфейсом от второго узла на первый вышерасположенный соседний узел.

[0042] Этап S104b: второй узел устанавливает перекрестное соединение пути восстановления согласно второй метке, второму интерфейсу, третьей метке и третьего интерфейса.

[0043] Этап S105b: после выделения третьей метки и третьего интерфейса, второй узел передает сообщение ответа установления пути восстановления на первый вышерасположенный соседний узел, причем сообщение ответа установления включает в себя, по меньшей мере, третью метку, третий интерфейс и информацию маршрута пути восстановления.

[0044] Кроме того, этот второй узел выделяет третью метку и третий интерфейс согласно условию может, в частности, включать в себя:

если третий результат определения состоит в том, что первый вышерасположенный соседний узел идентичен второму вышерасположенному соседнему узлу, третья метка идентична метке переадресации от второго узла на второй вышерасположенный соседний узел, и третий интерфейс идентичен выходному интерфейсу от второго узла на второй вышерасположенный соседний узел.

[0045] Кроме того, способ может дополнительно включать в себя:

сообщение запроса установления дополнительно включает в себя информацию указания совместно используемого ресурса; и, до определения, идентичен ли первый вышерасположенный соседний узел второму вышерасположенному соседнему узлу, второй узел определяет, согласно информации указания совместно используемого ресурса, что путь восстановления совместно использует ресурс полосы с рабочим путем.

[0046] Путь восстановления может дополнительно совместно использовать ресурс полосы с рабочим путем и защитным путем. На основании вышеупомянутых этапов S101b-S104b, способ может дополнительно включать в себя:

сообщение запроса установления может дополнительно включать в себя идентификатор защитного пути службы;

второй узел дополнительно определяет, согласно идентификатору защитного пути и информации маршрута пути восстановления, идентичен ли первый вышерасположенный соседний узел третьему вышерасположенному соседнему узлу, и получает четвертый результат определения, причем третий вышерасположенный соседний узел является вышерасположенным соседним узлом второго узла на защитном пути; и

условие может дополнительно включать в себя четвертый результат определения.

[0047] Кроме того, этот второй узел выделяет третью метку и третий интерфейс согласно условию может, в частности, включать в себя:

если третий результат определения состоит в том, что первый вышерасположенный соседний узел идентичен второму вышерасположенному соседнему узлу, третья метка идентична метке переадресации от второго узла на второй вышерасположенный соседний узел, и третий интерфейс идентичен выходному интерфейсу от второго узла на второй вышерасположенный соседний узел; и если четвертый результат определения состоит в том, что первый вышерасположенный соседний узел идентичен третьему вышерасположенному соседнему узлу, третья метка идентична метке переадресации от второго узла на третий вышерасположенный соседний узел, и третий интерфейс идентичен выходному интерфейсу от второго узла на третий вышерасположенный соседний узел.

[0048] Кроме того, способ может дополнительно включать в себя:

сообщение запроса установления дополнительно включает в себя информацию указания совместно используемого ресурса; и, до определения, идентичен ли первый вышерасположенный соседний узел третьему вышерасположенному соседнему узлу, второй узел определяет, согласно информации указания совместно используемого ресурса, что путь восстановления совместно использует с ресурсом полосы рабочий путь и защитный путь.

[0049] В еще одном варианте осуществления настоящего изобретения, процесс способа установления пути восстановления показан на фиг. 1c. Способ включает в себя следующие этапы:

[0050] Этап S101c: третий узел принимает первое сообщение запроса установления пути восстановления службы, причем первое сообщение запроса установления включает в себя, по меньшей мере,

пятую метку, пятый интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути службы, пятая метка является меткой переадресации от четвертого вышерасположенного соседнего узла на третий узел, пятый интерфейс является выходным интерфейсом от четвертого вышерасположенного соседнего узла на третий узел, и четвертый вышерасположенный соседний узел является вышерасположенным соседним узлом третьего узла на пути восстановления.

[0051] Этап S102c: третий узел определяет, согласно идентификатору рабочего пути и информации маршрута пути восстановления, идентичен ли четвертый нижерасположенный соседний узел пятому нижерасположенному соседнему узлу, и получает пятый результат определения, причем четвертый нижерасположенный соседний узел является нижерасположенным соседним узлом третьего узла на пути восстановления, и пятый нижерасположенный соседний узел является нижерасположенным соседним узлом третьего узла на рабочем пути.

[0052] Этап S103c: третий узел выделяет шестую метку и шестой интерфейс согласно первому условию, причем первое условие включает в себя пятый результат определения, шестая метка является меткой переадресации от третьего узла на четвертый нижерасположенный соседний узел, и шестой интерфейс является выходным интерфейсом от третьего узла на четвертый нижерасположенный соседний узел.

[0053] Этап S104c: третий узел передает второе сообщение запроса установления пути восстановления на четвертый нижерасположенный соседний узел, причем второе сообщение запроса установления включает в себя, по меньшей мере, шестую метку, шестой интерфейс, информацию маршрута пути восстановления и идентификатор рабочего пути.

[0054] Этап S105c: третий узел принимает первое сообщение ответа установления пути восстановления, причем первое сообщение ответа установления включает в себя, по меньшей мере, седьмую метку, седьмой интерфейс и информацию маршрута пути восстановления, седьмая метка является меткой переадресации от четвертого нижерасположенного соседнего узла на третий узел, и седьмой интерфейс является выходным интерфейсом от четвертого нижерасположенного соседнего узла на третий узел.

[0055] Этап S106c: третий узел определяет, согласно идентификатору рабочего пути и информации маршрута пути восстановления, идентичен ли четвертый вышерасположенный соседний узел пятому вышерасположенному соседнему узлу, и получает шестой результат определения, причем пятый вышерасположенный соседний узел является вышерасположенным соседним узлом третьего узла на рабочем пути.

[0056] Этап S107c: третий узел выделяет восьмую метку и восьмой интерфейс согласно второму условию, причем второе условие включает в себя шестой результат определения, восьмая метка является меткой переадресации от третьего узла на четвертый вышерасположенный соседний узел, и восьмой интерфейс является выходным интерфейсом от третьего узла на четвертый вышерасположенный соседний узел.

[0057] Этап S108c: третий узел устанавливает перекрестное соединение пути восстановления согласно пятой метке, пятому интерфейсу, шестой метке, шестому интерфейсу, седьмой метке, седьмому интерфейсу, восьмой метке и восьмому интерфейсу.

[0058] Этап S109c: после выделения восьмой метки и восьмого интерфейса, третий узел передает второе сообщение ответа установления пути восстановления на четвертый вышерасположенный соседний узел, причем второе сообщение ответа установления включает в себя, по меньшей мере, восьмую метку, восьмой интерфейс и информацию маршрута пути восстановления.

[0059] Кроме того, третий узел выделяет шестую метку и шестой интерфейс согласно первому условию может, в частности, включать в себя: если пятый результат определения состоит в том, что четвертый нижерасположенный соседний узел идентичен пятому нижерасположенному соседнему узлу, шестая метка идентична метке переадресации от третьего узла на пятый нижерасположенный соседний узел, и шестой интерфейс идентичен выходному интерфейсу от третьего узла на пятый нижерасположенный соседний узел.

[0060] Третий узел выделяет в
