Устройство для получения переменного электрического тока

Иллюстрации

Показать все

Реферат



Ъ 25649

Класс 2И- -,- -

У - .м г

СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ ф /

АВТОРСКОЕ

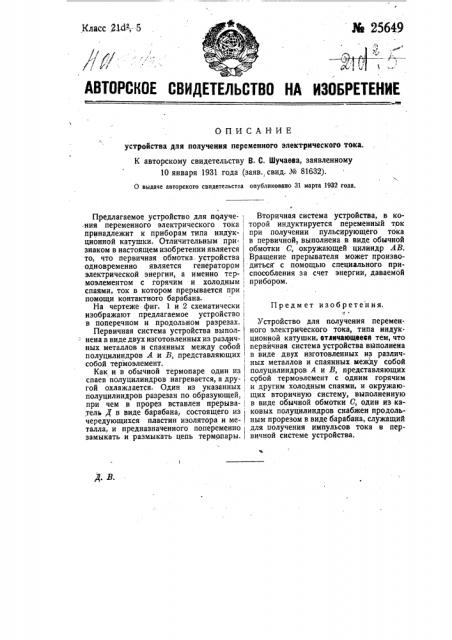

ОПИСАН:ИЕ устройства для получения переменного электрического тока.

K авторскому свидетельству В. С. Шучаева, заявленному

10 января 1931 года (заяв.. свид. № 81632).

О выдаче авторского свидетельства опубликовано 31 марта 1932 года.

Предлагаемое устройство для получе-; Вторичная система устройства, в ко-ния переменного электрического тока, торой индуктируется переменный ток принадлежит к приборам типа индук- при получении пульсирующего тока ционной катушки. Отличительным при- в первичной, выполнена в виде обычной знаком в настоящем изобретении является обмотки С, окружающей цилиндр АВ. то, что первичная обмотка. устройства Вращение прерывателя может произвоодновременно является генератором диться с помощью специального приэлектрической энергии, а именно тер- способления за счет энергии, даваемой моэлементом с горячим и холодным прибором. спаями, ток в котором прерывается при, помощи контактного барабана.

На чертеже фиг. 1 и 2 схематически, Предм ет изобретения, изображают предлагаемое устройство в поперечном и продольном разрезах. Устройство для получения переменПервичная система устройства выпол- ного электрического тока, типа индук:-: нена в виде двух изготовленных из различ- ционной катушки, етличан)щееея тем, что ных металлов и спаянных между собой первичная система устройства выполнена полуцилиндров А и В, представляющих в виде двух изготовленных из различсобой термоэлемент. ных металлов и спаянных между собой

Как и в обычной термопаре один из полуцилиндров А и В, представляющих спаев полуцилиндров нагревается, а дру- I собой термоэлемент с одним горячим гой охлаждается. Один из указанных, и другим холодным спаями, и окружаюполуцилиндров разрезан по образующей,; щих вторичную систему, выполненную при чем в прорез вставлен прерыва- в виде обычной обмотки С, один из катель Д в виде барабана, состоящего из ковых полуцилиндров снабжен продольчередующихся пластин изолятора и ме- ным прорезом в виде барабана, служащий талла, и предназначенного попеременно для получения импульсов тока в перзамыкать и размыкать цепь термопары. I вичной системе устройства. д >

Г:

K . àâòîðñê0Mó свидетельству 8. С. Шучаева № 25649

Фиг, I фиг И
