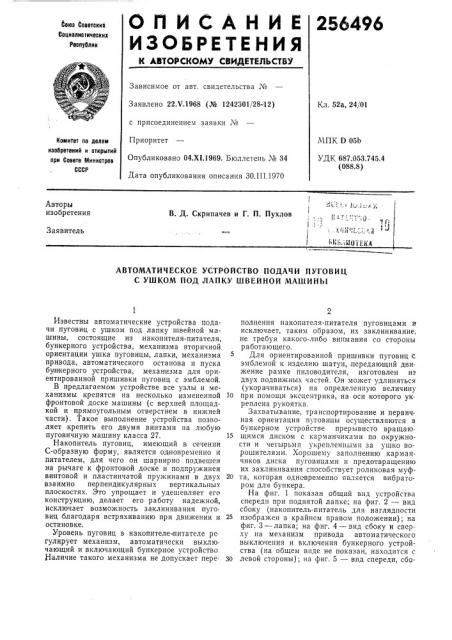

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 52а, 24/01

Заявлено 22.Ч.1968 (№ 1242301/28-12) с присоединением заявки №

Приоритет

Опубликовано 04.XI.1969. Бюллетень ¹ 34

Дата опубликования описания ЗО.III.1970

МПК D 05Ь

УДК 687.053.745.4 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Д. Скрипачев и Г. П. Пухлов (Заявитель

1 1 >:1101 ЕКА

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ПОДАЧИ ПУГОВИЦ

С УШКОМ ПОД ЛАПКУ ШВЕЙНОЙ МАШИНЫ

Известны автоматические устройства подачи пуговиц с ушком под лапку швейной машины, состоящие из накопителя-питателя, бункерного устройства, механизма вторичной ориентации ушка пуговицы, лапки, механизма привода, автоматического останова и пуска бункерного устройства, механизма для ориентированной пришивки пуговиц с эмблемой.

В предлагаемом устройстве все узлы и механизмы крепятся на несколько измененной фронтовой доске машины (c верхней площадкой и прямоугольным отверстием в нижней части). Такое выполнение устройства позволяет крепить его двумя винтами на любую пуговичную машину класса 27.

Накопитель пуговиц, имеющий в сечении

С-образную форму, является одновременно и питателем, для чего он шарнирно подвешен на рычаге к фронтовой доске и подпружинен винтовой и пластинчатой пружинами в двух взаимно перпендикулярных вертикальных плоскостях. Это упрощает и удешевляет его конструкцию, делает его работу надежной, исключает возможность заклинивания пуго. виц благодаря встряхиванию при движении и остановке.

У|ровень пуговиц в накопителе питателе ре гулирует механизм, автоматически выклю чающий и включающий бункерное устройство. наличие такого механизма не допускает переполнения накопителя-питателя пуговицами и исключает, таким образом, их заклинивание, не требуя какого-либо внимания со стороны р а бота ю щего.

Для ориентированной пришивки пуговиц с эмблемой к изделию шатун, передающий д вижение рамке пиловодителя, изготовлен из двух подвижных частей. Он может удлиняться (укорачиваться) на определенную величину

10 при помощи эксцентрика, на оси которого укреплена рукоятка.

Захватывание, транспортирование и первич. ная ориентация пуговицы осуществляются в бункерном устройстве прерывисто вращаю15 щимся диском с карманчиками по окружности и четырьмя укрепленными за ушко ворошителями. Хорошему заполнению карманчиков диска пуговицами н предотвращению их заклинивания способствует роликовая муф20 та, которая одновременно является вибратором для бункера.

На фиг. 1 показан общий впд устройства спереди при поднятой лапке; на фиг. 2 — вид сбоку (накопитель-питатель для наглядности

25 изображен в крайнем правом положении); на фиг. 3 — лапка; на фиг. 4 — вид сбоку и сверху на механизм привода автоматического выключения и включения бункерного устройства (на общем виде не показан, находится с

30 левой стороны); на фиг. 5 — вид спереди, сбо256496

65 ку и сзади на механизм вторичной ориентации пуговицы; на фиг. 6 — вид сбоку и сверху на механизм для ориентированной пришивки пуговиц с эмблемой к изделию.

На несколько измененной по форме фронтовой доске 1 машины укреплена двумя винтами пластина 2, на которой шарнирным винтом 3 укреплен рычаг 4 с регулируемой по длине пластиной 5.

На правой части рычага 4, выполненного в виде буквы «П», на оси б подвешен и подпружинен пластинчатой пружиной 7 пакопительпитатель 8 в виде желоба с пазом для прохода ушка пуговицы, на конце которого винтами i i

18 н 19. Поворот накопителя-питателя для совмещения с лапкой 20 осуществляется роликом 21, посаженным на ось кронштейна 22, соединенного со стойкой 23, при подьеме последней.

Вункерное устройство прикреплено винтами

24 к подвеске 25 (типа дверной петли), которая, в свою очередь, крепится винтами 26 к верхней площадке фронтовой доски, Все отверстия в подвеске, через которые проходят винты, выполнены в виде пазов и позволяют регулировать положение бункерного устройства относительно накопителя-питателя.

Угол наклона бункерного устройства фиксируют винтом 27.

Ьункерное устройство состоит из днища 28 и цилиндрической образующей 29, ас которой прикреплен козырек 80. На валике 81, помещенном во втулку 82 днища, укреплена пятироликовая фрикционная муфта 88 с рифленым колесом 34 для поворота вала вручную.

Правый конец валика 81 двумя шпильками

85 связан с диском 86, по окружности которого расположены на одинаковом расстоянии друг от друга наружные выемки карманов 37 и четыре ворошителя 88. На левый конец валика 81 навинчена гайка 89 с рифленой поверхностью. K диску 86 поджимается пружиной 40 тормозной диск 41, удерживаемый от вращения двумя винтами 42, самоотворачивание которых предотвращают пластинки 43, укрепленные винтами 44.

На внутренней образующей поверхности 29 днища 28 укреплен лоток 45. Для передачи движения диску 86 на цилиндрической части рычага 46 (см. фиг. 4), ролик которого входит в паз копирного диска 47 механизма отклонения иглы, укреплена двумя стопорными винтами 48 втулка 49 с приваренной к ней пластиной 50. К пластине шарнирным винтом 51 прикреплен шатун 52, передающий движение наружному кольцу 58 роликовой муфты.

25 зо

Чтобы накопитель-питатель 8 не переполнялся пуговицами, шатун 52 выполнен из двух частей, связанных между собой винтовой пружиной 54. Левая часть 55 шатуна, представляет собой цилиндрическую поверхность с проточкой, а правая часть 56 — втулку, на четырехгранной поверхности которой шарнирными винтами 57 закреплена защелка 58 с грузиком-контргайкой 59 и винтом 60 с квадратной головкой. Для приведения в действие защелки к верхней площадке фронтовой доски крепится шарнирно винтом 61 рычаг 62 с регулируемым;наконечником 68, а на фронтовой доске шарнирным винтом 64 (см. фиг. 1) — Г-образный рычаг 65 с клином бб в нижней части. Ход рычага 65 ограничивается упором 67 на фронтовой доске.

Механизм вторичной ориентации ушка пуговицы состоит из двух пластин 68 и 69 (см. фиг, 1, 5). Неподвижная пластина 68 с пазом

70 крепится двумя винтами 71 к фронтовой доске. Ее положение может регулироваться по высоте относительно лапки 20. Расположенная на неподвижной пластине 68 подвижная пластина 69 стремится под действием пружины 72 опуститься на скос 78 неподвижной. На неподвижной пластине шарнирно укреплена защелка 74, прижимающаяся к подвижной пружине 75. Для подъема подвижной пластины 69 до защелкивания на стойке

23 укреплен рычаг 76, а в подвижной пластине — ролик 77. Для спуска подвижной пластины в защелке 74 имеется винт 78. Изгибы подвижной и неподвижной пластин выполнены со скосами 79 и 78, а для лучшей о риентации ушка пуговицы на скосе, неподвижной пластины закреплен упор 80.

Лапка 20 для автоматической подачи пуговиц с ушком представляет собой цельную деталь с зевом А (см. фиг. 3) для свободного прохода пружин-держателей 9 — 11 с пуговицей 12 и последующей ее съемки и удержания во время пришивки. Лапка крепится к стойке 28 хомутиком с винтом 81. В центральной части лапки имеется продольное отверстие Б для свободной работы иглы, а правая передняя часть выполнена в виде скоса В.

Механизм ориентированной пришивки пуговиц с эмблемой, действующий по,принципу пришивки любой из сторон ушка пуговицы (в зависимости от расположения эмблемы под лапкой), отклоняет рамку игловодителя в одну из сторон поворотом рукоятки 82 (см. фиг. 2, 6).

Для этой цели шатун, передающий движение рамке 88 игловодителя, изготовлен из двух частей. Одна из них представляет собой ползун 84 с выемкой 85, а другая — направляющая 86 с крышкой 87 (см. фиг. 2). В выемку 85 вставлен эксцентрик 88, имеющий возможность поворачиваться относительно оси, проходящей через отверстия в направляющей 86 и крышке 87. На эту ось крепится рукоятка 82. Ход рукоятки ограничен винта256496

65 ми 89, одновременно крепящими .пластинчатую пружину 90, устраняющую самопроизвольный поворот рукоятки. Для этой же цели предусмотрена дополнительно винтовая пружина 91.

Работает устройство следующим образом.

Оператор ножной педалью поднимает лапку

20 и подкладывает под нее обрабатываемое изделие. При незначительном дальнсйше» подъеме лапки ролик 21, двигаясь по скосу пластины 5 и растягивая пружину 13, поворачивает рычаг 4 с накопителем-питателем 8, который на своем пути при повороте встречает скос В лапки и, отклоненный им, сжимает пластинчатую пружину 7. При дальнейшем движении накопитель-,питатель с удерживаемой пружинами-держателями 9 — 11 пуговицей 12 защелкивается в зев А лапки под действием пластинчатой пружины и удерживается ею до тех .пор, пока лапка, опускаясь вместе с пуговицей на изделие, не окажется ,ниже пружин-держателей.

После этого накопитель питатель возвращается .под действием .пружины 18 в исходное крайнее правое положение, отклоняемый скосом 78 гередней части неподвижной пластины 68 (см. фиг. 5).

Ориентированная пришивка пуговицы с эмблемой осуществляется путем смещения рукояткой 82 рамки 83 с игловодителем для прншивки одной из сторон ушка пуговицы (см. фиг. 6). При этом эксцентрик 88 изменяет взаимное расположение ползуна 84 и направляющей 86, укорачивая или удлиняя шатун

52, передающий дви>кение рамке 89.

Одновременно со включением шьющего механизма копирный диск 47 сообщает колеоательное движение втулке 49 (см фиг. 4) с приваренной к ней пластиной 50. ь1ерез шатун 52 это движение передается наружному кольцу 53 роликовой муфты, которая сообщает прерывистое вращательное движение диску

36. Пуговицы с ушками, насыпанные навалом в бункер, устремляются под действием тяжести вниз к линии пересечения внутренней поверхности 29 днища 28 с верхней плоскостью вращающегося диска 36 с карманчиками 87 и ворошителями 88. Те из пуговиц, ко — îðûå заняли правильное положение, при вращении диска западают своими ушками в карманчики и транспортируются ими в лоток 45 (см. фиг. 2), являющийся подъемником пуговиц.

Вторичная ориентация ушка пуговицы происходит следующим образом. Одновременно с поднятием лапки 20 и поворотом накопителя-питателя 8 поднимается укрепленный на стойке 23 рычаг 76, который, встречая на своем пути ролик 77 подвижной пластины 69, годнимает последнюю до защелкивания ее защелкой 74. Между подвижной и неподвижной пластинами образуется зев, в который попадает ушко пуговицы при возвращении накопителя-.питателя от лапки в исходное крайнее правое положение под действием пружины 18. При движении накопитель-питатель

З0

45 ударяется боковой стороной о винт 78 и освобождает подвижную пластину от защелки.

Опускаясь, пластина своим скосом встречает ушко пуговицы, ориентирует его, прижимая к скосу 78 неподвижной пластины н упору 80, и зажимает пуговицу между пружинами-держателями 9 — 11

Механизм авто.,lBTII÷åcêîãо контроля за определенным уровнем пуговиц в накопителепитателе. включающий и выключа1ощнй для этой цели бункерное устройство. работает следующим образом. Бункерное устройство подает пуговицы в накопитель-пнтатель 8 только во время раооты шьющсго механизма машины и тогда. когда накопитель-питатель находится в крайнем правом положении.

Клин 66 в это время прижат к упору 80 грузиком-кОнтргайкой 59, буд чн несколько левее паза в накопителе-пнтателе, и не препятствует свободному паде1 ню пуговиц. При повороте накопителя-питатсля для подачи ny",îâBö под лапку 20 ушко, двигаясь по скосу клина 66 (если уровень пуговиц в накопителе-питателе достигает клина), перескакивает его. При обратном ходе накопителя-питателя ушко 11% говиць1 встречает K;IIIII c Обратной стороны и отклоняет его. Рычаг 65 своим вторым концом воздействует 11а рычаг 62 (см. фнг. 4), который наконечником 63 поднимает защелку 58 с винтом 60 и грузикомконтргайкой 59. Правый конец шатуна 52 освооождается от головки винта 60 н начнра стягивая 111>x >кину 54, двигаться ВОзвратпо-поступательнo во втулке 56, не передавая движенпя бункернОм" 3 стройству.

Бункерное устройство не включается до

Трх пор, пока ушки пуговиц встречают н оТклоняют на своем пути рычаг 65 Как только уровень пуговиц в накопителе-,питателе оказывается ниже конца ры 1ага. ушко последней пуговицы свободно проходит под клином

66, и защелка 58 не выводит головку винта

51 нз зацепления с шатуном 52, 1то вызывает передачу двнжешья через шатун муфте 53, которая включает бункерное устройство. I IB личне стягивающей пружины 54 обеспечивает точное попадание головки винта 51 в проточку шатуна.

Предмег изобретения

1. Лвтомат111еское устройство подачи пуговиц с ушком под лапку швейной машины, состоящее из механизма накопителя-питателя, бункерного устройства, механизма вторичной ориентации и ушка пуговицы, лапки, механизма привода, автоматического останова и Ilvска бункерного устройства, механизма для ориентированной пришивки пуговиц с эмблемой, отличаюи(ееся тем, что, с целью упрощения конструкции, надежности работы, удобства монтажа, регулировки и эксплуатации, все узлы и механизмы смонтированы на фронтовой доске машины, а накопитель-питатель пуговиц шарнирно подвешен на рычаге к

256496

Во „

8/309 л

9 иг I фронтовой доске и подружинен винтовой и пластинчатой пружинами в двух взаимно перпендикулярных плоскостях.

2. Устройство по п, 1, отличающееся тем, что, с целью упрощения конструкции и обеспечения работы накопителя-питателя, лапка для .прижима пуговицы к изделию изготовлена с отверстиями для прохода иглы и пуговицы, а,правая передняя часть выполнена в виде скоса.

3. Устройство по п. 1, отличающееся тем, что, с целью ориентированной пришивки пуговиц с эмблемой, шатун, передающий движение рамке игловодителя, изготовлен из двух подвижных частей и может удлиняться (укорачиваться) на определенну ю величину при помощи эксцентрика, на оси которого укреплена рукоятка.

4. Устройство,по п. 1, отличающееся тем, что, с целью предотвращения переполнения накопителя-питателя пуговицами и их заклинивания в нем, шатун, передающий движение роликовой муфте, изготовлен из двух частей, стянутых винтовой пружиной, одна из которых представляет собой цилиндр с проточкой, а другая — втулку с укрепленной на ее поверхности защелкой, соединяющей жестко обе

10 части шатуна.

5. Устройство по п. 1, отличающееся тем, что, с целью предотвращения заклинивания пуговиц и хорошего заполнения ими пространства между внутрен ней образующей по15 верхностью цилиндра и наружной поверхностью диска, захват пуговиц и их транспортировка производятся за ушко, а прерывистое вращение диска осуществляется роликовой муфтой, которая одновременно является виб20 ратором для бункера.

256496

77 б8

9 из,.6

Редактор Б. Б. Федотов

Заказ 568/16 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и.открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель В. Жуков

Тзхред Т. П, Курилко Корректоры: Г. С. Мухина и О. И. Усова
