Звукоизолирующая каркасно-обшивная перегородка с равнопеременным шагом стоечных профилей

Изобретение относится к строительству и может быть использовано для снижения уровня шума в жилых, общественных и производственных помещениях.

На сегодняшний день остро стоит проблема защиты от шума. Данная проблема особенно актуальна при строительстве новых и реконструкции существующих жилых зданий. Жилое помещение является местом отдыха человека, восстановления сил после рабочего дня и выполнения других личных дел. Соответственно данные помещения должны предоставлять проживающему человеку максимум комфорта. С другой стороны, сама деятельность человека обусловлена созданием кратковременного или длительного шума. Например, многие современные домашние приборы, широко применяющиеся в быту, производят шум. Таким образом, проблема создания эффективных звукоизолирующих внутренних ограждающих конструкций для обеспечения комфортной среды отдыха и проживания человека является актуальной.

В качестве аналога предложенного изобретения может быть принята конструкция звукоизолирующей каркасно-обшивной перегородки (облицовки), выполненная из листовых обшивок из гипсокартонных или гипсоволокнистых листов, закрепленных на каркасе из направляющего тонкостенного металлического профиля и стоечного профиля. («Альбом технических решений тепло- и звукоизоляции ограждающих конструкций жилых, общественных и промышленных зданий и сооружений на основе изделий из стеклянного штапельного волокна «КНАУФ ИНСУЛЕЙШН>>, Москва/Киев, 2010, с. 27-28, 42-44) (D1).

Недостатком известной каркасно-обшивной перегородки является недостаточная звукоизоляция.

Задачей изобретения является усовершенствование каркасно-обшивной перегородки.

Технический результат от использования изобретения заключается в повышении звукоизоляции каркасно-обшивной перегородки без значительного увеличения ее массы, усложнения конструкции перегородки и увеличения количества номенклатуры элементов необходимых для ее монтажа.

Указанный результат достигается тем, что в звукоизолирующей каркасно-обшивной перегородке с равнопеременным шагом стоечных профилей каркаса, выполненной из двухсторонних листовых обшивок, закрепленных на каркасе из направляющего тонкостенного металлического профиля и стоечного тонкостенного металлического профиля, стоечные тонкостенные металлические профили установлены зеркально с равнопеременным шагом, при котором отношение длин шагов составляет (1,5-2,5):1.

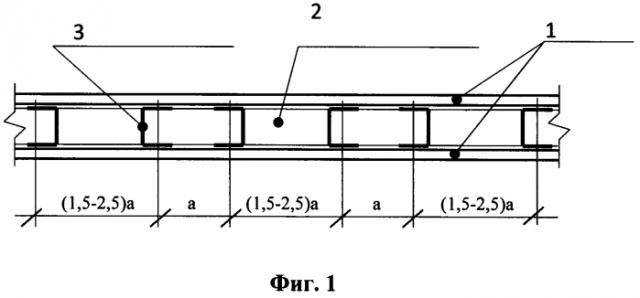

На фиг. 1 изображен вид сверху фрагмента каркасно-обшивной перегородки; на фиг. 2 - частотные характеристики звукоизоляции. Звукоизолирующая каркасно-обшивная перегородка выполнена из двухсторонних листовых обшивок из гипсокартонных или гипсоволокнистых листов 1, закрепленных на каркасе из направляющего тонкостенного металлического профиля 2 и стоечных тонкостенных металлических профилей 3. Стоечные тонкостенные металлические профили 3 каркаса установлены зеркально с равнопеременным шагом, при котором отношение длин шагов составляет (1,5-2,5):1. За единицу принят шаг а (Фиг. 1).

Фиг. 1 показывает принцип расстановки стоечных тонкостенных металлических профилей 3. В зависимости от технических требований, предъявляемых к каркасно-обшивной перегородке, может быть выбран нужный равнопеременный шаг стоечных тонкостенных металлических профилей из указанного интервала.

При увеличении длины шагов более 2,5:1 исчезает смысл возведения такой перегородки. Появляются области повышенной жесткости, которые наоборот снизят звукоизоляцию ограждения. При уменьшении шага менее 1,5:1 эффект от применения равнопеременного шага снижается практически до нуля, так как конструкция по своей звукоизолирующей способности сравнивается со стандартной перегородкой KNAUF.

Равнопеременный шаг расстановки стоечных тонкостенных металлических профилей 3 каркаса позволяет снизить самосогласование звукового поля со стороны «шумного» помещения и волнового поля собственных колебаний перегородки, уменьшив тем самым резонансное прохождение звука через перегородку в нормируемом диапазоне частот, и повысить собственную звукоизоляцию каркасно-обшивной перегородки.

На фиг. 2 показаны две кривые, иллюстрирующие собственные звукоизоляции каркасно-обшивной перегородки.

Частотные характеристики звукоизоляции. Измерения проводятся по ГОСТ 27296-2012.

Кривая под номером 1 показывает звукоизоляцию каркасно-обшивной перегородки с равным шагом между центрами полок ребер жесткости стоечных тонкостенных металлических профилей.

Кривая под номером 2 показывает звукоизоляцию каркасно-обшивной перегородки с равнопеременным шагом между центрами полок ребер жесткости стоечных тонкостенных металлических профилей. Все остальные элементы каркасно-обшивных перегородок идентичны друг другу. Как видно из сравнения кривых звукоизоляции, у каркасно-обшивной перегородки с равнопеременным шагом стоечных тонкостенных металлических профилей почти во всем нормируемом диапазоне частот звукоизоляция выше. По индексу прирост звукоизоляции составляет 3 дБ.

Звукоизолирующую каркасно-обшивную перегородку собирают следующим образом.

Проводится разметка на полу, стенах и потолке для точного позиционирования каркаса перегородки. Монтируются направляющие профили каркаса: на полу и на потолке. Монтируются стоечные тонкостенные металлические профили каркаса: у стен непосредственно к стенам помещения, в пролете перегородки к установленным ранее направляющим 2 профилям. Стоечные тонкостенные металлические профили 3 устанавливаются с равнопеременным шагом (1,5-2,5):1. С обеих сторон каркас обшивается листовыми обшивками 1. В качестве листового материала может быть использован ГВЛ, ГКЛ. Стыки армируются полимерной сеткой, шпатлюются. Дальнейшая отделка перегородки по желанию заказчика.

Таким образом, предлагаемое изобретение позволяет повысить звукоизоляцию каркасно-обшивной перегородки без значительного увеличения массы перегородки, усложнения ее конструкции и увеличения количества номенклатуры элементов, необходимых для ее монтажа.

Звукоизолирующая каркасно-обшивная перегородка, выполненная из листовых обшивок из гипсокартонных или гипсоволокнистых листов, закрепленных на каркасе из направляющего тонкостенного металлического профиля и стоечного профиля, отличающаяся тем, что стоечные тонкостенные металлические профили установлены зеркально с равнопеременным шагом, при котором отношение длин шагов составляет (1,5-2,5):1.
