ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к устройству обработки банкнот.

УРОВЕНЬ ТЕХНИКИ

[0002] До настоящего момента устройства обработки наличных денег, которые представлены средствами обработки наличных денег стойки обслуживания, установленными на стойках отделений обслуживания финансовых учреждений, использовались для транзакций снятия и внесения монет и банкнот и для обновлений счета и подобного. Представитель персонала может выполнять транзакции, такие как внесения, снятия и подобные посредством выполнения различных операций с операционного блока устройства обработки наличных денег или с терминала обслуживания (устройства обработки информации), подсоединенного к устройству обработки наличных денег.

[0003] Это устройство обработки наличных денег может быть размещено между двумя банковскими служащими (операторами), а внесения и снятия банкнот и монет могут быть выполнены двумя банковскими служащими. Выложенная Заявка на Патент Японии (JP-A) № 2001-93022 раскрывает средство обработки валюты циркуляционного типа со структурой, в которой, когда устройство размещено между и используется двумя банковскими служащими, расположение отверстия внесения банкнот и подобного ему может быть изменено для того, чтобы облегчить операции для любого из упомянутых двух банковских служащих слева и справа.

[0004] Помимо средств обработки наличных денег стойки обслуживания архитектура вышеупомянутого устройства обработки наличных денег может быть применена к блоку обработки наличных денег банкомата (ATM), который представлен посредством ATM в финансовых учреждениях. JP-A № 2010-224738 раскрывает операцию устройства обработки монет в ATM, причем операция представляет собой прямое внесение монет, при котором принятые монеты подаются к лотку хранения монет и в итоге прямо к кассете хранения монет вместо их временного удержания в секции временного удержания.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ПРОБЛЕМА

[0005] В устройстве обработки банкнот, которое обращается с банкнотами, моменты времени обработки наличных денег могут быть сокращены посредством аналогично вышеописанному прямому внесению монет, перемещения банкнот прямо к кассетам банкнот без временного удержания банкнот в секции временного удержания. Дополнительно, когда банкноты складываются в запас (стопку) посредством отверстия внесения, момент времени обработки наличных денег может быть сокращен посредством перемещения банкнот, вставленных через отверстие внесения прямо к кассетам банкнот соответствующих достоинств.

[0006] В отношении обработки, когда вследствие замятия или подобного имеется отказ перемещения во время перемещения банкнот, JP-A № 2011-134222 описывает технологию, в которой замятые банкноты подаются обратно посредством поворота рукой вращаемой кнопки управления.

[0007] Однако, помимо замятых банкнот, JP-A № 2011-134222 не рассматривает управление перемещением банкнот во время перемещения. Более того, в связанном уровне техники не было предложений в отношении срабатывания на возникновения замятия при обработке, которая перемещает вставленные банкноты из отверстия внесения (отверстия вставки) прямо к кассетам банкнот, как при вышеуказанном прямом внесении.

[0008] Соответственно, настоящее изобретение сделано с вышеописанной учетом проблемы и задачей настоящего изобретения является обеспечение нового и усовершенствованного устройства обработки банкнот, которое может укладывать банкноты в секции хранения банкнот, даже когда возникло замятие.

РЕШЕНИЕ ПРОБЛЕМЫ

[0009] Для того чтобы решить вышеупомянутую проблему, в соответствии с аспектом настоящего изобретения обеспечено устройство обработки банкнот, которое включает в себя: отверстие вставки, которое отделяет и подает вставляемые банкноты; секцию верификации банкнот, которая верифицирует банкноты, подаваемые из отверстия вставки; секцию хранения банкнот, в которой укладываются банкноты; и контроллер, который управляет перемещением банкнот, перемещаемых из отверстия вставки к секции верификации банкнот так, что банкноты перемещаются прямо к секции хранения банкнот в соответствии с результатами верификации секцией верификации банкнот, при этом, когда в процессе перемещения банкнот возникает замятие, контроллер останавливает отделение и подачу банкнот отверстием вставки и управляет перемещением так, что банкноты, для которых секция хранения банкнот была установлена секцией верификации банкнот в качестве места назначения перемещения, перемещаются прямо к секции хранения банкнот, а банкноты, для которых место назначения перемещения не было установлено, выбрасываются.

[0010] Когда в процессе перемещения банкнот возникает замятие, контроллер может управлять перемещением для того, чтобы выбросить банкноты, которые были верифицированы как ненормальные секцией верификации банкнот и установлены, чтобы выбрасываться из отверстия выброса.

[0011] Когда причина замятия была устранена, и устройство обработки банкнот было перезапущено, контроллер может выполнять управление перемещением, чтобы перемещать банкноты невозвращенной части из секции хранения банкнот к секции верификации банкнот.

[0012] Может быть обеспечена секция сравнения, которая сравнивает информацию характеристики, распознаваемую в момент времени первого перемещения из отверстия вставки к секции верификации банкнот, с информацией характеристики, распознаваемой в момент времени второго перемещения, посредством управления перемещением из секции хранения банкнот к секции верификации банкнот.

[0013] Может быть обеспечена память, которая, когда секция сравнения определяет, что информация характеристики, распознанная в момент времени второго перемещения, отличается от информации характеристики, распознанной в момент времени первого перемещения, запоминает ошибку информации характеристики, при этом контроллер перемещения управляет перемещением так, что банкноты, перемещаемые из секции хранения банкнот к секции верификации банкнот, выбрасываются вне зависимости от результатов сравнения секцией сравнения.

БЛАГОПРИЯТНЫЕ ЭФФЕКТЫ ИЗОБРЕТЕНИЯ

[0014] Согласно настоящему изобретению, как описано в данном документе выше по тексту, банкноты могут быть уложены в секции хранения банкнот, даже когда возникает замятие.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0015] Фиг. 1 представляет собой наглядную схему, показывающую структуры системы обработки банкнот в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 2 представляет собой схему, показывающую внутренние структуры устройства обработки банкнот в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 3 представляет собой блок-схему, показывающую функциональные структуры устройства обработки банкнот в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 4 представляет собой схему, показывающую путь перемещения банкноты, которая была верифицирована как пригодная результатом верификации согласно секции верификации банкнот.

Фиг. 5 представляет собой схему, показывающую путь перемещения банкноты, которая была верифицирована как ненормальная (отклоненная банкнота) результатом верификации согласно секции верификации банкнот.

Фиг. 6 представляет собой схему, показывающую пути перемещения при обработке прямого внесения, до того, как банкнота, подаваемая из отверстия внесения, не будет уложена прямо в кассете банкнот.

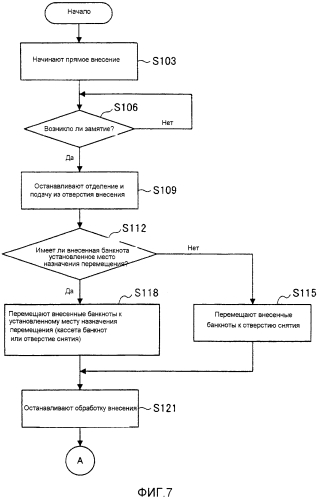

Фиг. 7 представляет собой блок-схему последовательности операций, показывающую управление перемещением банкноты, когда возникает замятие.

Фиг. 8 представляет собой схему для описания примера управления перемещением банкноты, когда возникает замятие.

Фиг. 9 представляет собой схему для описания примера управления перемещением банкноты, когда возникает замятие.

Фиг. 10 представляет собой блок-схему последовательности операций, показывающую управление после того, как обработка внесения остановлена в соответствии с настоящим вариантом осуществления.

Фиг. 11 представляет собой схему, показывающую пути перемещения банкнот в соответствии с настоящим вариантом осуществления.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0016] Ниже по тексту подробно описан предпочтительный вариант осуществления настоящего изобретения со ссылкой на приложенные чертежи. В настоящем описании и чертежах структурным элементам с по существу одинаковыми функциональными структурами назначены одинаковые ссылочные обозначения и их повторные описания соответствующим образом опущены.

[0017] <1. КОНФИГУРАЦИЯ СИСТЕМЫ ОБРАБОТКИ БАНКНОТ>

Сначала со ссылкой на Фиг. 1 описываются общие особенности системы обработки банкнот в соответствии с вариантом осуществления настоящего изобретения.

[0018] Фиг. 1 представляет собой наглядную схему, показывающую структуры системы обработки банкнот согласно варианту осуществления настоящего изобретения. Как показано на Фиг. 1, система обработки банкнот включает в себя устройство 10 обработки банкнот, терминалы 30a и 30b обслуживания, которые подсоединены к устройству 10 обработки банкнот, выделенную сеть 32 и хост 35 финансового учреждения. В примере, показанном на Фиг. 1, множественные терминалы 30 обслуживания подсоединены к устройству 10 обработки банкнот. Однако система обработки банкнот в соответствии с настоящим вариантом осуществления не ограничена этим: единственный терминал 30 обслуживания может быть подсоединен к устройству 10 обработки банкнот. Каждый терминал 30 обслуживания также подсоединен к хосту 35 финансового учреждения через выделенную сеть 32.

[0019] Устройство 10 обработки банкнот представляет собой оперируемый персоналом терминал, который исполняет транзакции с наличными деньгами в соответствии с операциями, выполняемыми представителями персонала, такими как персонал стойки текущих операций финансового учреждения. Устройство 10 обработки банкнот установлено в отделении обслуживания финансового учреждения или подобного.

[0020] Как показано на Фиг. 1, устройство 10 обработки банкнот оборудовано отверстием 1 внесения, в которое вставляются банкноты, отверстием 2 снятия, в которое выбрасываются банкноты, блоком 17 отображения и операционным блоком 19. Блок 17 отображения отображает экраны меню, экраны результата обработки и подобное. Блок 17 отображения реализован, например, устройством отображения на электронно-лучевой трубке (CRT), жидкокристаллическим (LCD) устройством отображения или устройством на органических светоизлучающих диодах (OLED). Операционный блок 19 обнаруживает операции, выполняемые представителем персонала. Операционный блок 19 реализован, например, кнопками, переключателями и воспринимающей касание (сенсорной) панелью или подобным. На Фиг. 1 функция отображения и функция операции обеспеченны отдельно, но устройство 10 обработки банкнот в соответствии с настоящим вариантом осуществления не ограничено этим. Функция отображения и функция операции могут быть обеспечены как одно целое. Устройство 10 обработки банкнот может отображать экраны руководства, руководящие операциями, выполняемыми представителем персонала, на экране отображения, который обладает функцией обнаружения операции.

[0021] Отверстие 1 внесения представляет собой отверстие вставки, в которое представитель персонала вставляет банкноты. Отверстие 1 внесения обеспечено затвором (не показан на чертежах), который открывает и закрывает открывающуюся часть. Отверстие 1 внесения обладает функцией отделения, которая отделяет банкноты, вставленные пачкой, и подает банкноты одну за другой.

[0022] Отверстие 2 снятия представляет собой отверстие выброса, в которое выбрасываются банкноты, которые должны быть собраны представителем персонала. Отверстие 2 снятия обеспечено затвором дверцей (не показана на чертежах), которая открывает и закрывает открывающуюся часть. Отверстие 2 снятия обладает функцией укладки, которая укладывает выбрасываемые банкноты.

[0023] Каждый терминал 30 обслуживания представляет собой устройство обработки информации, которое исполняет задачи обслуживания. Терминал 30 обслуживания соединен с устройством 10 обработки банкнот посредством провода или беспроводным образом и отправляет команды так, что режимы обработки, выбранные представителем персонала (транзакции внесения и снятия, изъятия с отверстия снятия, обновления счета и подобное), исполняются устройством 10 обработки банкнот. Таким образом, согласно настоящему варианту осуществления устройством 10 обработки банкнот можно оперировать с устройства обработки информации, подсоединенного к устройству 10 обработки банкнот, а также с вышеуказанного операционного блока 19, обеспеченного на устройстве 10 обработки банкнот.

[0024] Выделенная сеть 32 представляет собой сеть в отделении обслуживания, в котором обеспечены терминалы 30 обслуживания, или в финансовом учреждении, охватывающем множественные отделения обслуживания. Выделенная сеть 32 составлена, например, посредством IP-VPN (Виртуальная частная сеть по Интернет-протоколу). Хост 35 финансового учреждения может осуществлять связь с множественными терминалами 30 обслуживания через выделенную сеть 32.

[0025] Хост 35 финансового учреждения управляет различными транзакциями, осуществляя связь с каждым терминалом 30 обслуживания через выделенную сеть 32 или осуществляя связь с устройством 10 обработки банкнот через терминал 30 обслуживания. Например, хост 35 финансового учреждения аутентифицирует клиентов и исполняет транзакции с наличными деньгами (обработка транзакции счета), такие как внесения, переводы и подобное, которые инструктируются представителем персонала. Хост 35 финансового учреждения также администрирует информацию клиента (бухгалтерский регистр), такую как номер счета, PIN-код, имя, адрес, возраст, дата рождения, телефонный номер, вид деятельности, члены семьи, доход, баланс депозита и тому подобное.

[0026] Вариант осуществления настоящего изобретения относится к устройству 10 обработки банкнот, включенному в состав системы обработки банкнот, описанной выше по тексту, и в частности, относится к управлению возвратами внесенных банкнот в устройстве 10 обработки банкнот. Ниже по тексту описаны структура и базовые операции устройства 10 обработки банкнот, после чего подробно описано управление возвратом внесенных банкнот в соответствии с вариантом осуществления настоящего изобретения.

[0027] <СТРУКТУРА И БАЗОВЫЕ ОПЕРАЦИИ УСТРОЙСТВА 10 ОБРАБОТКИ БАНКНОТ>

-2-1. Внутренние Структуры-

Фиг. 2 представляет собой схему, показывающую внутренние структуры устройства 10 обработки банкнот. Как показано на Фиг. 2, устройство 10 обработки банкнот включает в себя отверстие 1 внесения, отверстие 2 снятия, секцию 3 временного удержания, секцию 4 верификации банкнот, секцию 5 перемещения, кассеты с 6A по 6D банкнот и кассету банкнот c камерой 7 отклонения. Кассета банкнот с камерой 7 отклонения включает в себя камеру 8 хранения банкнот и камеру 9 отклонения.

[0028] Как описано выше по тексту, отверстие 1 внесения обладает функцией отделения, которая подает вставленные банкноты одну за другой, и, как описано выше по тексту, отверстие 2 снятия обладает функцией укладки, которая укладывает банкноты, которые должны быть выброшены. Отверстие 1 внесения и отверстие 2 снятия могут быть подвижными так, что они могут находиться под углом к стороне пути перемещения, находиться под углом к стороне отверстия загрузки для представителя персонала и т.п.

[0029] Секция 3 временного удержания обладает функциями и отделения и укладки банкнот. Например, во время транзакции внесения секция 3 временного удержания временно укладывает банкноты, которые были отделены из отверстия 1 внесения и идентифицированы как пригодные секцией 4 верификации банкнот. Когда транзакция завершена, например, когда итог по счету внесенных банкнот или подобное подтверждено или подобное, банкноты, уложенные в секции 3 временного удержания, подаются обратно и перемещаются через секцию 4 верификации банкнот к кассетам с 6A по 6D банкнот или подобному. Секция 3 временного удержания может быть укладочного типа, в котором банкноты последовательно совмещаются и укладываются, или может быть барабанного типа, в котором банкноты последовательно наматываются (на барабан) для их сохранения.

[0030] Секция 4 верификации банкнот аутентифицирует банкноты, проходящие через нее друг за другом. Секция 4 верификации банкнот может обращаться с банкнотами, проходящими в обоих направлениях: она может аутентифицировать банкноты, перемещаемые в направлении от отверстия 1 внесения, и банкноты, перемещаемые в противоположном направлении. Более точно, секция 4 верификации банкнот идентифицирует достоинство банкноты, перемещаемой по пути перемещения, аутентична ли банкнота, является ли банкнота неповрежденной или поврежденной, состояние движения банкноты и подобное. Таким образом, секция 4 верификации банкнот определяет, является ли проходящая через нее банкнота пригодной или отклоненной. Определение отклонения может быть основано на факторах, таких как неаутентичность, повреждение (загрязнение, износ, ненормальная форма или подобное) или проблемы движения (перекошенная банкнота, двойная подача и подобное). Отклоненные банкноты также могут включать в себя купюры 2000 йен и купюры 5000 йен, где таковые не могут быть использованы в качестве банкнот снятия, и могут включать в себя иностранные банкноты.

[0031] Секция 5 перемещения включает в себя пути перемещения, которые перемещают банкноты, ролики перемещения и механизмы привода, которые приводят в действие пути перемещения. Механизм привода приводит в действие путь перемещения, например, посредством вращения серводвигателя переменного тока или шагового электродвигателя или подобного. Секция 5 перемещения управляется контроллером, который описан ниже по тексту (см. контроллер 11 на Фиг. 3), и перемещает банкноты к целевым местам назначения перемещения.

[0032] Кассеты с 6A по 6D банкнот являются секциями хранения банкнот, в которых банкноты могут быть сохранены в соответствующих достоинствах, и обладают функциями и укладки и отделения банкнот. Кассеты с 6A по 6D банкнот могут включать в себя множественное число кассет, которые хранят одно достоинство. Например, кассеты 6A и 6C могут быть кассетами банкнот для купюр 10000 йен, а кассеты 6B и 6D банкнот могут быть кассетами банкнот для купюр 1000 йен. Кассеты с 6A по 6D банкнот могут быть конструкциями, которые могут быть смонтированы на и сняты с устройства 10 обработки банкнот, а банкноты могут быть загружены в кассеты с 6A по 6D банкнот посредством замены кассет с 6A по 6D банкнот в качестве блоков. Следует отметить, что секция хранения банкнот согласно настоящему варианту осуществления не ограничена кассетами, которые могут быть смонтированы на и сняты с устройства 10 обработки банкнот, но может представлять собой укладчики (укладчики с A по D банкнот), которые не могут быть смонтированы на и сняты с устройства 10 обработки банкнот.

[0033] Кассета банкнот с камерой 7 отклонения (которая также называется ниже по тексту “кассетой 7 банкнот”) оборудована камерой 8 хранения банкнот на ее верхней стороне и камерой 9 отклонения на ее нижней стороне (напольная часть). Кассета 7 банкнот представляет собой конструкцию, которая может быть смонтирована на и снята с устройства 10 обработки банкнот, а банкноты могут быть изъяты и их запас может быть пополнен заменой кассеты 7 банкнот как блока.

[0034] Камера 8 хранения банкнот обладает функцией укладки, которая укладывает банкноты, и функцией отделения, которая подает банкноты одну за другой. Камера 8 хранения банкнот укладывает банкноты, отделенные от кассет с 6A по 6D банкнот в момент времени изъятия и подсчета кассеты, и может изымать эти банкноты. Для подсчета кассеты и пополнения запаса камера 8 хранения банкнот может подавать хранимые банкноты и пополнять запас банкнот в кассетах 6 банкнот. То есть, камера 8 хранения банкнот представляет собой секцию хранения банкнот общего назначения, которая может быть использована для многих целей.

[0035] Камера 9 отклонения обладает только функцией укладки, которая укладывает банкноты. Камера 9 отклонения представляет собой секцию хранения банкнот для укладки банкнот (отклоненных банкнот), идентифицированных как ненормальные секцией 4 верификации банкнот (определение отклонения).

[0036] Выше по тексту подробно описаны внутренние структуры устройства 10 обработки банкнот, включенного в состав системы обработки банкнот согласно настоящему варианту осуществления. Теперь описываются функциональные структуры устройства 10 обработки банкнот согласно настоящему варианту осуществления.

[0037] -2-2. Функциональные Структуры-

Фиг. 3 представляет собой блок-схему, показывающую функциональные структуры устройства 10 обработки банкнот согласно настоящему варианту осуществления. Как показано на Фиг. 3, устройство 10 обработки банкнот обеспечено контроллером 11, памятью 12, блоком 17 отображения и операционным блоком 19. Соответствующие структуры описаны ниже по тексту. Однако блок 17 отображения и операционный блок 19 были описаны со ссылкой на Фиг. 1, таким образом их описания здесь не приведены.

[0038] Контроллер 11 управляет всеми операциями устройства 10 обработки банкнот. В частности, контроллер 11 управляет базовыми операциями, такими как внесения, снятия, изъятия и обновления счета. Подробности этих базовых операций описаны ниже по тексту в секции “2-3. Базовые Операции”. Контроллер 11 также управляет устройством 10 обработки банкнот в целом, чтобы исполнять базовые операции, инструктируемые представителем персонала через операционный блок 19, и базовые операции, инструктируемые представителем персонала через терминал 30 обслуживания.

[0039] Контроллер 11 согласно настоящему варианту осуществления функционирует как контроллер 13 перемещения и секция 15 сравнения. Посредством управления секцией 5 перемещения контроллер 13 перемещения управляет перемещениями банкнот при базовых операциях, таких как внесения, снятия, изъятия и обновления счета. Контроллер 13 перемещения останавливает отделение и подачу банкнот отверстием 1 внесения, когда во время прямого внесения возникает замятие (отказ перемещения). Контроллер 13 перемещения выполняет управление, чтобы переместить банкноты, для которых одна из кассет 6 банкнот установлена в качестве места назначения перемещения секцией 4 верификации банкнот, прямо к кассете 6 банкнот, и переместить банкноты, для которых место назначения перемещения не было установлено, к отверстию 2 снятия для их выброса.

[0040] Контроллер 13 перемещения также может управлять возвратом внесенных банкнот в соответствии с результатами сравнений секцией 15 сравнения. Секция 15 сравнения сравнивает серийные номера возвращаемых банкнот с серийными номерами внесенных банкнот. Управление перемещением банкнот контроллером 13 перемещения, когда возникает замятие, описано подробно ниже по тексту в секции “3-1. Управление Перемещением Банкнот, Когда Возникает Замятие”.

[0041] Память 12 запоминает серийные номера внесенных банкнот, которые распознаются секцией 4 верификации банкнот. Когда серийный номер возвращаемой банкноты определен секцией 15 сравнения как отличный от серийного номера внесенной банкноты, память 12 запоминает ошибку серийного номера.

[0042] Выше по тексту описаны функциональные конструкции устройства 10 обработки банкнот согласно настоящему варианту осуществления. Функции вышеописанного контроллера 11 (контроллера 13 перемещения и секции 15 сравнения) и памяти 12 могут быть реализованы аппаратной структурой, сформированной из центрального обрабатывающего блока (CPU), постоянного запоминающего устройства (ROM), оперативного запоминающего устройства (RAM) и подобного. CPU обладает функциями вычисления и функциями управления и управляет всеми операциями устройства 10 обработки банкнот в соответствии с различными программами. ROM запоминает программы, параметры вычисления и подобное, которое должно быть использовано посредством CPU. RAM временно запоминает программы, используемые для исполнения посредством CPU, параметры, которые меняются должным образом при исполнении программ и подобное.

[0043] -2-3. Базовые Операции-

- Транзакция Внесения -

Транзакция внесения описана со ссылкой на Фиг. 4 и Фиг. 5. Фиг. 4 представляет собой схему, показывающую путь перемещения, при транзакции внесения, банкноты, которая была верифицирована как пригодная результатом верификации согласно секции 4 верификации банкнот. Фиг. 5 представляет собой схему, показывающую путь перемещения, при транзакции внесения, банкноты, которая была верифицирована как ненормальная (отклоненная банкнота) результатом верификации согласно секции 4 верификации банкнот.

[0044] При транзакции внесения банкноты отделяются одна за другой из отверстия 1 внесения и каждая отделенная банкнота перемещается к секции 4 верификации банкнот. Банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является пригодной, проходит по пути перемещения, показанному стрелкой на Фиг. 4, от секции 4 верификации банкнот и укладывается в секции 3 временного удержания. С другой стороны, банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является ненормальной (отклоненной банкнотой), проходит по пути, показанному стрелкой на Фиг. 5, и укладывается в отверстии 2 снятия. Банкноты, уложенные в отверстии 2 снятия, могут быть повторно вставлены в отверстие 1 внесения представителем персонала и повторно верифицированы. Впоследствии, когда сумма внесения подтверждена, устройство 10 обработки банкнот переходит к обработке укладки.

[0045] При обработке укладки банкноты отделяются одна за другой из секции 3 временного удержания, и каждая отделенная банкнота перемещается к секции 4 верификации банкнот. Банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является пригодной, укладывается в кассетах с 6A по 6D банкнот в соответствии с ее достоинством. С другой стороны, банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является ненормальной (отклоненной банкнотой) - например поврежденной купюрой 10000 йен или купюрой 1000 йен, сложенной купюрой, купюрой 2000 йен или купюрой 5000 йен или банкнотой, состоянием движения которой является отклонение или подобное, укладывается в камере 9 отклонения.

[0046] В качестве альтернативы, если возврат внесенных банкнот (отмена) инструктируется до того, как сумма внесения подтверждена, устройство 10 обработки банкнот переключается на обработку возврата. При обработке возврата банкноты отделяются одна за другой из секции 3 временного удержания, и отделенные банкноты перемещаются к секции 4 верификации банкнот. Вне зависимости от того, являются ли результаты верификации секцией 4 верификации банкнот “пригодная” или “ненормальная”, все банкноты укладываются в отверстии 2 снятия.

[0047] -Транзакция Снятия-

При транзакции снятия банкноты отделяются одна за другой из кассет с 6A по 6D банкнот в соответствии с заданной суммой, и отделенные банкноты перемещаются к секции 4 верификации банкнот.

[0048] Банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является пригодной, укладывается в отверстии 2 снятия. С другой стороны, банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является ненормальной, то есть банкнотой, которая может не быть выплачена клиенту, укладывается в камере 9 отклонения.

[0049] -Операция Пополнения Запаса-

Операция пополнения запаса является базовой операцией для пополнения запаса банкнот в устройстве 10 обработки банкнот. В устройстве 10 обработки банкнот согласно настоящему варианту осуществления пополнение запаса с помощью отверстия вставки, пополнение запаса заменой кассеты и пополнение запаса с подсчетом кассеты доступны в качестве конкретных способов пополнения запаса. Ниже по тексту эти способы пополнения запаса описаны последовательно.

[0050] * Пополнение Запаса с помощью отверстия Вставки

Пополнение запаса с помощью отверстия вставки аналогично операциям вышеописанных транзакции внесения и обработке укладки. Например, уложенные банкноты отделяются одна за другой из отверстия 1 внесения (отверстия вставки) и отделенные банкноты перемещаются к секции 4 верификации банкнот. Банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является пригодной, временно снимается к секции 3 временного удержания и последовательно укладывается в кассете с 6A по 6D банкнот, соответствующей ее достоинству. С другой стороны, банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является ненормальной, укладывается в отверстии 2 снятия.

[0051] * Пополнение Запаса Заменой Кассеты

При пополнении запаса заменой кассеты, используется факт, что кассеты с 6A по 6D банкнот являются съемными и запас банкнот пополняется заменой одной из кассет с 6A по 6D банкнот кассетой банкнот, которая предварительно загружена банкнотами. При пополнении запаса заменой кассеты достоинства и номера банкнот пополненного запаса должны быть вручную зарегистрированы оператором.

[0052] * Пополнение Запаса с Подсчетом Кассеты

При пополнении запаса с подсчетом кассеты банкноты предварительно загружаются в камеру 8 хранения банкнот кассеты 7 банкнот, и кассета 7 банкнот устанавливается в устройстве 10 обработки банкнот. Банкноты подаются одна за другой из камеры 8 хранения банкнот, и подаваемые банкноты перемещаются к секции 4 верификации банкнот. Банкнота, для которой результатом верификации секции 4 верификации банкнот является то, что банкнота является пригодной, укладывается в кассетах с 6A по 6D банкнот в соответствии с ее достоинством. С другой стороны, банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является ненормальной, укладывается в камере 9 отклонения. Таким образом, при пополнении запаса с подсчетом кассеты, процесс подсчета исполняется секцией 4 верификации банкнот, и оператору нет необходимости вручную регистрировать достоинство и номер банкноты пополненного запаса.

[0053] -Операция Изъятия-

Операция изъятия является базовой операцией для изъятия банкнот изнутри устройства 10 обработки банкнот. В устройстве 10 обработки банкнот согласно настоящему варианту осуществления, изъятие с помощью отверстия снятия, изъятие заменой кассеты и изъятие с подсчетом кассеты доступны в качестве конкретных способов изъятия. Ниже по тексту эти способы изъятия описаны последовательно.

[0054] * Изъятие с помощью отверстия Снятия

Изъятие с помощью отверстия снятия аналогично операциям вышеописанной транзакции внесения. Например, сначала, банкноты отделяются одна за другой из кассеты 6 банкнот, которая является целью изъятия и отделенные банкноты перемещаются к секции 4 верификации банкнот. Банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является пригодной, укладывается в отверстии 2 снятия. С другой стороны, банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является ненормальной, укладывается в камере 9 отклонения. Этот процесс может быть применен ко всем банкнотам, уложенным в кассете 6 банкнот цели изъятия, и оператор может изъять банкноты, которые определены как пригодные, из отверстия 2 снятия. Банкноты, которые определены как являющиеся ненормальными, также могут быть извлечены из камеры 9 отклонения.

[0055] * Изъятие Заменой Кассеты

При изъятии заменой кассеты, используется факт, что кассеты с 6A по 6В являются съемными и задача изъятия выполняется посредством снятия одной из кассет с 6A по 6D банкнот, в которых банкноты уложены, с устройства 10 обработки банкнот. При изъятии заменой кассеты оператор забирает банкноты из кассеты 6 банкнот, которая была снята, и должен вручную подсчитывать достоинство и количество извлеченных банкнот.

[0056] * Изъятие с Подсчетом Кассеты

При изъятии с подсчетом кассеты банкноты подаются одна за другой из кассеты 6 банкнот цели изъятия, и поданные банкноты перемещаются к секции 4 верификации банкнот. Банкноты, которые верифицированы секцией 4 верификации банкнот как являющиеся пригодными, укладываются в камере 8 хранения банкнот кассеты 7 банкнот. С другой стороны, банкноты, которые верифицированы секцией 4 верификации банкнот как являющиеся ненормальными, укладываются в камере 9 отклонения кассеты 7 банкнот.

[0057] Этот процесс может быть применен ко всем банкнотам, уложенным в кассете 6 банкнот цели изъятия, и затем оператор может изъять банкноты, верифицированные как пригодные, и банкноты, верифицированные как ненормальные, посредством снятия только кассеты 7 банкнот с устройства 10 обработки банкнот. Таким образом, при изъятии с подсчетом кассеты процесс подсчета исполняется секцией 4 верификации банкнот и оператор не должен вручную подсчитывать достоинство и количество извлеченных банкнот.

[0058] -2-4. Прямое Внесение -

Выше по тексту описаны базовые операции устройства 10 обработки банкнот. В данном документе операция транзакции внесения, вдобавок к обычной обработке внесения, при которой внесенные банкноты снимаются к секции 3 временного удержания, и затем укладываются из секции 3 временного удержания в кассеты 6 банкнот, может представлять собой обработку прямого внесения, при которой внесенные банкноты укладываются прямо в кассетах 6 банкнот без их снятия к секции 3 временного удержания. Ниже по тексту обработка прямого внесения описана со ссылкой на Фиг. 6. Фиг. 6 представляет собой схему, показывающую пути перемещения при обработке прямого внесения, до тех пор, пока банкноты, подаваемые одна за другой из отверстия 1 внесения, не будут уложены в кассетах 6 банкнот.

[0059] При обработке прямого внесения банкноты отделяются одна за другой из отверстия 1 внесения и каждая отделенная банкнота перемещается к секции 4 верификации банкнот. Банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является пригодной, проходит по пути, показанному стрелкой на Фиг. 6, от секции 4 верификации банкнот и укладывается в кассетах с 6A по 6D банкнот в соответствии с ее достоинством. С другой стороны, банкнота, для которой результатом верификации секцией 4 верификации банкнот является то, что банкнота является ненормальной (отклоненной банкнотой), укладывается в отверстии 2 снятия. Банкноты, уложенные в отверстии 2 снятия, могут быть повторно вставлены в отверстие 1 внесения представителем персонала и повторно верифицированы.

[0060] Таким образом, при обработке прямого внесения банкноты не снимаются к секции 3 временного удержания, а укладываются прямо в кассетах 6 банкнот, и время обработки внесения может быть сокращено по сравнению с обработкой обычного внесения, описанной выше по тексту. Более того, поскольку банкнотам нет необходимости быть снятыми к секции 3 временного удержания при обработке прямого внесения, движение банкнот может быть уменьшено и вероятность возникновения замятия может быть снижена. Кроме того, согласно обработке прямого внесения, транзакции внесения могут быть реализованы, даже когда секция 3 временного удержания не может быть использована вследствие неисправности или подобного, или в конструкции, которая не включает в себя секцию 3 временного удержания или подобное.

[0061] В устройстве 10 обработки банкнот согласно варианту осуществления настоящего изобретения, когда во время прямого внесения возникает замятие, выполняется управление так, что банкноты, для которых секция хранения банкнот установлена в качестве места назначения перемещения, перемещаются прямо к секции хранения банкнот, а банкноты, для которых секцией верификации банкнот не было установлено место назначения перемещения, выбрасываются. Таким образом, банкноты могут быть уложены в секции хранения банкнот, даже когда возникло замятие. Ниже по тексту описано это уп
