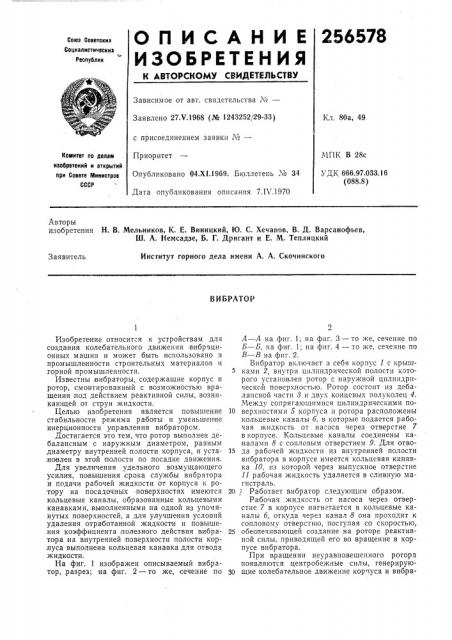

256578

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Ссветскик

Социалистические

Республик

Зависимое от авт. свидетельства М—

Заявлено 27.Ч.1968 (№ 1243252/29-33) с присоединением заявки М—

Приоритет

Опубликовано 04.Х1,1969. Бюллетень ¹ 34

Дата опубликования описания 7.IV.1970

Кл. 80а, 49

МПК В 28с

УДК 666.97.033.16 (088.8) Комитет по делам иаобрвтений и открытий при Совете Министров

СССР

Авторы изобретения Н. В. Мельников, К. Е. Вииицкий, Ю. С. Хечанов, В. Д. Варсаиофьев, Ш. А. Немсадзе, Б, Г. Дригант и E. М. Теплицкий

Институт горного дела имени А. А. Скочинского

Заявитель

ВИБРАТОР

Изобретение относится к устройствам для создания колебательного движения вибрационных машин и может быть использовано в промышленности строительных материалов и горной промышленности.

Известны вибраторы, содержащие корпус и ротор, смонтированный с возможностью вращения .под действием реактивной силы, возникающей от струи жидкости.

Целью изобретения является повышение стабильности режима работы и уменьшение инерционности управления вибратором.

Достигается это тем, что ротор выполнен дебалансным с наружным диаметром, равным диаметру внутренней полости корпуса, и уста новлен в этой полости по .посадке движения.

Для увеличения удельного возмущающего усилия, повышения срока службы виоратора и подачи рабочей жидкости от корпуса к ротору на посадочных поверхностях имеются кольцевые каналы, образованные кольцевыми

:канавками,.выполненными на одной из упомянутых поверхностей, а для улучшения условий удаления отработанной жидкости и повыше,ния коэффициента, полезного действия вибратора на внутренней поверхности полости кор,пуса выполнена кольцевая канавка для отвода жидкости.

На фиг. 1 изображен описываемый вибратор, .разрез; на фиг. 2 — то же, сечение,по

А — А на фиг. 1; на фпг. 3 — то же, сечение по

Б — Ь, на фиг. 1; на фиг. 4 — то же, сечение по

 — В на фиг. 2.

Вибратор включает з себя корпус I с крышками 2, внутри цилиндрической полости которого установлен ротор с наружной цплиндрпческсй поверхностью. Ротор состоит из дебалансной части 8 и двух концевых полуколец 4.

Между сопрягающимися цилиндрическими по10 верхностями 5 корпуса и ротора расположены кольцевые каналы б, в которые подается рабочая жидкость от насоса через отверстие 7 в корпусе. Кольцевые каналы соединены каналамп 8 с сопловым отверстием 9. Для отво15 да рабочей жидкости из внутренней полости вибратора в корпусе имеется кольцевая канавка 10, из которой через выпускное отверстие

11 рабочая жидкость удаляется в сливную магистраль.

20 > Работает вибратор следующим образом.

Рабочая жидкость от насоса через отверстие 7 в корпусе нагнетается в кольцевые каналы б, откуда через канал 8 она проходит к сопловому отверстию, поступая со скоростью, 25 обеспечивающей создание на роторе реактивной силы, приводящей его во вращение в корпусе вибратора.

При вращении неуравновешенного ротора появляются центробежные силы, генерирую30 щие колебательное движение корпуса и вибра256578 ционной машины в целом. Струя рабочей жидкости, выходящая из соплового отверстия

9, попадает в кольцевую канавку 10, расположенную в корпусе, откуда она удаляется и сливную магистраль через выпускное отверстие 11. Наличие этой канавки уменьшает сопротивление струи раоочей жидкости, истекающей из соплового отверстия 9, при встрече ее с телом ротора.

Предмет изобретения

1. Вибратор, содержащий корпус и ротор, смонтированный с возможностью вращения под действием реактивной силы, возникающей от струи жидкости, отличающийся Iåì, что, с целью повышения стабильности режима работы и уменьшения инерционности управления

4 вибратором, ротор вы полнен деоалансным с наружным диаметром, равным диаметру .внутренней полости корпуса, и установлен в этой полости;по посадке движения.

2. Вибратор,по п. 1, отличающийся тем,что, с целью увеличения удельного возмущающего усилия, повышения срока службы вибратора и подачи рабочей жидкости от корпуса к ротору, на посадочных поверхностях имеются

10 кольцевые каналы, образованные кольцевыми канавками, выполненными, например, на од.ной из упомянутых поверхностей.

3. Вибратор по п. 1, отличающийся тем, что, с целью улучшения условий удаления отработанной жидкости и повышения к. и. д. внбратора, на внутренней поверхности полости корпуса выполнена кольцевая канавка для отвода жидкости.

В-В

9 иг. Ф
