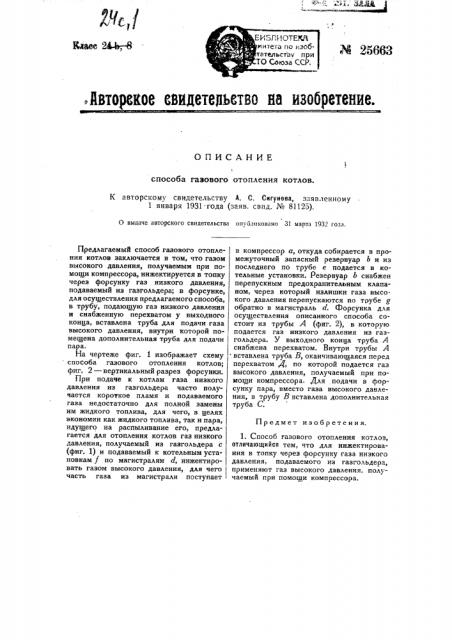

ОПИСАНИЕ

1 способа газового отопления котлов.

К авторскому свидетельству А. С. Стегунова, заявленному

1 января 1931 года (заяв. свид. № 81125).

О выдаче авторского свидетельства опубликовано 31 марта 1932 года.

Предмет изобретения.

Предлагаемый способ газового отопления котлов заключается в том, что газом высокого давления, получаемым при помощи компрессора, инжектируется в топку через форсунку газ низкого давления, подаваемый из газгольдера; в форсунке, для осуществления предлагаемого способа, в трубу, подающую газ низкого давления и снабженную перехватом у выходного конца, вставлена труба для подачи газа высокого давления, внутри которой помещена дополнительная труба для подачи пара.

На чертеже фиг. 1 изображает схему способа газового отопления котлов; фиг. 2 — вертикальный разрез форсунки.

При подаче к котлам газа низкого давления из газгольдера часто получается короткое пламя и подаваемого газа недостаточно для полной замены им жидкого топлива, для чего, в целях экономии как жидкого топлива, так и пара, идущего на распыливание его, предлагается для отопления котлов газ низкого давления, получаемый из газгольдера с (фиг. 1) и подаваемый к котельным установкам / по магистралям d, инжектировать газом высокого давления, для чего часть газа из магистрали поступает в компрессор а, откуда собирается в промежуточный запасный резервуар 6 н из последнего по трубе е подается в котельные установки. Резервуар b снабжен перепускным предохранительным клапаном, через который излишки газа высокого давления перепускаются по трубе g обратно в магистраль d. Форсунка для осуществления описанного способа состоит из трубы А (фиг. 2), в которую подается газ низкого давления из газгольдера. У выходного конца труба А снабжена перехватом. Внутри трубы А вставлена труба В, оканчивающаяся перед перехватом Д, по которой подается газ высокого давления, получаемый при помощи компрессора, Для подачи в форсунку пара, вместо газа высокого давления, в трубу В вставлена дополнительная труба С.

1. Способ газового отопления котлов, отличаннцийся тем, что для инжектирования в топку через форсунку газа низкого давления, подаваемого из газгольдера, применяют газ высокого давления, получаемый при помощи компрессора.

2. Форсунка для осуществлен п я способа по и. 1, отличающаяся тем, что она состоит из трубы 4 с перехватом Д у выходного конца, по которой подается газ низкого давления, и трубы В для таза высокого давления, вставленной внутрь первой и оканчивающейся перед перехватом Д.

3. Форма выполнения < аорсунки по п. 2, отличающаяся применением дополнительной трубы С, служащей для подачи пара, вместо газа высокого давления.

А. Д.
