Реферат



г

1! Т7 ф 3 t

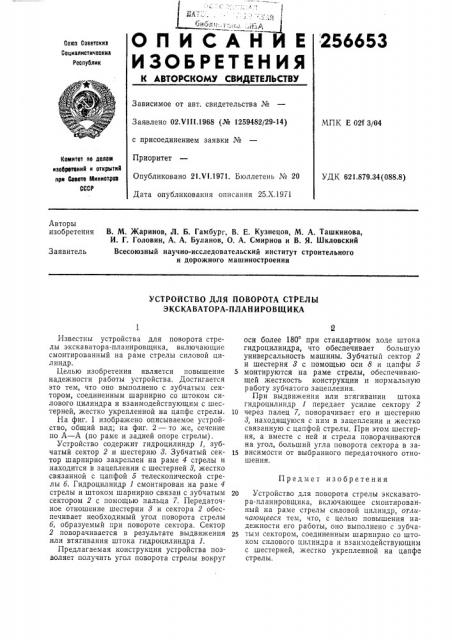

САНА 256653

E ОПИ

ИЗОБРЕТЕНИЯ

Союз Соеетские

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 02.VI II.1968 (№ 1259482/29-14) с присоединением заявки №

Приоритет

Опубликовано 21.VI.1971. Бюллетень ¹ 20

Дата опубликования описания 25,Х,1971

МПК Е 02f 3/04 котеитет по делаю изобретеиий и открытий при Сееете Мииистрое

СССР

УДК 621.879.34 (088.8) Авторы изобретения

В. М. Жаринов, Л. Б. Гамбург, В. Е. Кузнецов, М. А. Ташкинова, И. Г. Головин, А. А, Буланов, О, А. Смирнов и В. Я. Шкловский

Всесоюзный научно-исследовательский институт строительного и дорожного машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ ПОВОРОТА СТРЕЛЫ

ЭКСКАВАТОРА-ПЛАНИРОВЩИКА

Предмет изобретения

Известны устройства для поворота стрелы экскаватора-планировщика, включающие смонтированный на раме стрелы силовой цилиндр.

Целью изобретения является повышение надежности работы устройства. Достигается это тем, что оно выполнено с зубчатым сектором, соединенным шарнирно со штоком силового цилиндра и взаимодействующим с шестерней, жестко укрепленной на цапфе стрелы.

На фиг. 1 изображено описываемое устройство, общий вид; на фиг, 2 — то же, сечение по А — А (по раме и задней опоре стрелы).

Устройство содержит гидроцилиндр 1, зубчатый сектор 2 и шестерню 8. Зубчатый сектор шарнирно закреплен на раме 4 стрелы и находится в зацеплении с шестерней 8, жестко связанной с цапфой б телескопической стрелы б. Гидроцилиндр 1 смонтирован на раме 4 стрелы и штоком шарнирно связан с зубчатым сектором 2 с помощью пальца 7. Передаточное отношение шестерни 8 и сектора 2 обеспечивает необходимый угол поворота стрелы б, образуемый при повороте сектора. Сектор

2 поворачивается в результате выдвижения или втягивания штока гидроцилиндра 1.

Предлагаемая конструкция устройства позволяет получить угол поворота стрелы вокруг оси более 180 при стандартном ходе штока гидроцилиндра, что обеспечивает большую универсальность машины. Зубчатый сектор 2 и шестерня 8 с помощью оси 8 и цапфы 5

5 монтируются на раме стрелы, обеспечивающей жесткость конструкции и нормальную работу зубчатого зацепления.

При выдвижении или втягивании штока гидроцилиндр 1 передает усилие сектору 2

10 через палец 7, поворачивает его и шестерню

8, находящуюся с ним в зацеплении и жестко связанную с цапфой стрелы. При этом шестерня, а вместе с ней и стрела поворачиваются на угол, больший угла поворота сектора в за15 висимости от выбранного передаточного отношения.

20 Устройство для поворота стрелы экскаватора-планировщика, включающее смонтированный на раме стрелы силовой цилиндр, отличаюи ееся тем, что, с целью повышения надежности его работы, оно выполнено с зубча25 тым сектором, соединенным шарнирно со штоком силового цилиндра и взаимодействующим с шестерней, жестко укрепленной на цапфе стрелы, Редактор Кузьмина

Составитель В. Мардер

Текред Т. П. Курилке

Корренторы: Л. Кдрогод и А. Абрамова

Заказ 2896/2 Изд. № 1168 Тиран1 473 йбдписяое

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
