Устройство содействия отслеживанию, система содействия отслеживанию и способ содействия отслеживанию

Устройство содействия отслеживанию, система содействия отслеживанию и способ содействия отслеживанию

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству содействия отслеживанию, системе содействия отслеживанию и способу содействия отслеживанию для содействия наблюдающему человеку в выполнении задачи отслеживания движущегося объекта, который должен отслеживаться, посредством отображения на устройстве отображения захваченных изображений, полученных посредством соответствующих камер и сохраненных в устройстве хранения изображений.

Уровень техники

Некоторые из широко используемых систем наблюдения включают в себя множество камер, установленных в наблюдаемой области, и монитор, приспособленный, чтобы отображать экран наблюдения, на котором множество секций отображения размещены так, чтобы отображать захваченные изображения, полученные посредством соответствующих камер, так что наблюдающий человек может наблюдать за наблюдаемой областью. В такой системе наблюдения, сохраняя захваченные изображение, полученные посредством камер, в записывающем устройстве, возможно предоставлять возможность наблюдающему человеку проверять, после того как противозаконное действие, такое как кража в магазине, было обнаружено, какие действия были выполнены в наблюдаемой области человеком, который совершил противозаконное действие.

В случае, когда наблюдающий человек следит за человеком, наблюдая множество секций отображения на экране, как упомянуто выше, наблюдающему человеку требуется определять секцию отображения, в которой человек появится (или будет отображен) далее, из направления перемещения наблюдаемого человека, но если определение следующей секции отображения занимает слишком много времени, наблюдающий человек может потерять из виду человека, за которым необходимо наблюдать. Следовательно, требуется конфигурация, чтобы уменьшать нагрузку на наблюдающего человека и предоставлять возможность выполнения плавного отслеживания человека.

Что касается такого требования, традиционно известна технология, в которой на основе информации, такой как направление перемещения наблюдаемого человека, выбирается камера, которая будет следующей захватывать изображение человека, и секция отображения, отображающая захваченное изображение, полученное посредством этой камеры, отображается рядом с секцией отображения, в которой наблюдаемый человек виден в настоящее время (ссылка на JP2005-012415A). Также известна технология, в которой экран наблюдения отображается так, что экран наблюдения включает в себя изображение карты, представляющее наблюдаемую область, на которой размещены изображения, представляющие камеры (метки камер), и секции отображения для отображения захваченных изображений, полученных посредством камер (ссылка на JP2010-268186A).

Процесс выбора камеры, которая будет следующей захватывать изображение наблюдаемого человека, как и в технологии, раскрытой в JP2005-012415A, может выполняться на основе информации слежения, полученной посредством устройства обработки слежения, которое следит за движущимся объектом(ами), обнаруженным из захваченных изображений, полученных посредством камер. Однако если информация слежения включает в себя ошибку, наблюдаемый человек может быть потерян из отслеживания. Таким образом, требуется конфигурация, которая, когда ошибка найдена в информации слежения во время процесса, в котором наблюдающий человек отслеживает человека, глядя на экран, может предоставлять возможность наблюдающему человеку корректировать информацию слежения без наложения значительной нагрузки на наблюдающего человека.

Что касается такого требования, известна технология, в которой устройство слежения сконфигурировано, чтобы выполнять процесс отслеживания с помощью точки интереса, установленной на движущемся объекте, и, если слежение за точкой интереса становится трудным, изменять точку интереса в соответствии с инструкцией корректировки, введенной пользователем (наблюдающим человеком), чтобы, тем самым, продолжать процесс слежения (ссылка на JP2007-272732A).

Раскрытие изобретения

В технологии, раскрытой в JP2007-272732A, даже в обстоятельствах, в которых трудно для устройства слежения выполнять процесс слежения, с помощью наблюдающего человека процесс слежения может продолжаться без перерыва. Однако, эта технология предшествующего уровня относится только к процессу слежения в области обзора одной камеры, выполняемому на основе захваченных изображений, полученных посредством одной камеры. С другой стороны, ошибка может возникать в процессе слежения в области обзора нескольких камер, который ассоциирует информацию слежения, полученную посредством процесса слежения в области обзора одной камеры для одной камеры, с информацией слежения, полученной посредством процесса слежения в области обзора одной камеры для другой камеры, и если ошибка фактически возникает в процессе слежения в области обзора нескольких камер, может случайно произойти подмена человека, который должен отслеживаться. Технология предшествующего уровня не обеспечивает каких-либо эффективных мер, чтобы справляться с ошибкой, которая может возникать в процессе слежения в области обзора нескольких камер.

Дополнительно, в технологии, раскрытой в JP2005-012415A и JP2010-268186A, когда наблюдающий человек отслеживает человека, наблюдая захваченные изображения, сохраненные в записывающем устройстве, нагрузка на наблюдающего человека может быть уменьшена. Однако, существует проблема в том, что в случае, когда информация слежения, полученная посредством устройства обработки слежения, включает в себя ошибку, как описано выше, технологии предшествующего уровня не могут разрешать ошибку эффективно и не могут выполнять процесс содействия правильно, чтобы уменьшать нагрузку на наблюдающего человека.

Настоящее изобретение реализовано так, чтобы решать такие проблемы предшествующего уровня, и основной целью настоящего изобретения является предоставление устройства содействия отслеживанию, системы содействия отслеживанию и способ содействия отслеживанию, которые, в случае, когда информация слежения для человека, назначенного в качестве цели, которая должна отслеживаться, включает в себя ошибку, могут предоставлять возможность наблюдающему человеку простым образом выполнять задачу корректировки информации слежения.

Чтобы добиваться вышеупомянутой цели, первый аспект настоящего изобретения предоставляет устройство содействия отслеживанию для содействия наблюдающему человеку в выполнении задачи отслеживания движущегося объекта, который должен отслеживаться, посредством отображения на устройстве отображения захваченных изображений, полученных посредством соответствующих камер и сохраненных в блоке хранения изображения, устройство включает в себя: блок задания цели, которая должна отслеживаться, который инструктирует, чтобы захваченные изображения, сохраненные в блоке хранения изображений, отображались на устройстве отображения, и, в ответ на операцию ввода, выполненную наблюдающим человеком на одном из захваченных изображений, чтобы назначить движущийся объект, который должен отслеживаться, задает назначенный движущийся объект в качестве цели, которая должна отслеживаться; блок выбора кандидатов, который, когда присутствует ошибка в информации слежения, относящейся к движущемуся объекту, заданному в качестве цели, которая должна отслеживаться, выбирает, в качестве кандидата(ов), движущийся объект(ы), имеющий высокую степень соответствия с движущимся объектом, заданным в качестве цели, которая должна отслеживаться; блок представления изображения кандидата, который извлекает, в качестве изображения(ий) кандидата, захваченное изображение(я), в которые движущий объект(ы), выбранный в качестве кандидата(ов), включен(ы), и инструктирует устройству отображения отображать экран выбора кандидата, на котором размещено(ы) изображение(я) кандидата, так что наблюдающий человек выбирает на экране выбора кандидата изображение кандидата, в которое движущийся объект, назначенный в качестве цели, которая должна отслеживаться, включен; и блок корректировки информации слежения, который меняет цель, которая должна отслеживаться, на движущийся объект, ассоциированный с изображением кандидата, выбранным на экране выбора кандидата, и соответствующим образом корректирует информацию слежения, относящуюся к движущемуся объекту, заданному в качестве цели, которая должна отслеживаться.

Согласно этой структуре, в случае, когда информация слежения для движущегося объекта, назначенного в качестве цели, которая должна отслеживаться, включает в себя ошибку, наблюдающий человек должен лишь выбирать изображение кандидата, в которое движущийся объект, назначенный в качестве цели, которая должна отслеживаться, включен, и, таким образом, наблюдающий человек может простым образом выполнять задачу корректировки информации слежения, относящейся к движущемуся объекту, назначенному в качестве цели, которая должна отслеживаться, и нагрузка на наблюдающего человека может быть уменьшена.

Во втором аспекте настоящего изобретения, на экране выбора кандидата, изображение назначения цели, которая должна отслеживаться, в котором наблюдающий человек назначил движущийся объект, который должен отслеживаться, и множество изображений кандидатов, в которые множественные движущиеся тела, выбранные в качестве кандидатов для цели, которая должна отслеживаться, соответственно включены, размещены в порядке времени захвата.

Согласно этой структуре, возможно принимать решение с первого взгляда о соответствии между движущимся объектом, который должен отслеживаться, который включен в изображение назначения цели, которая должна отслеживаться, и каждым движущимся объектом, выбранным в качестве кандидата и включенным в соответствующее изображение кандидата, и, таким образом, выбор изображения кандидата может быть выполнен простым образом.

В третьем аспекте настоящего изобретения, на экране выбора кандидата, изображение назначения цели, которая должна отслеживаться, и изображения кандидатов сгруппированы на основе камер, посредством которых эти изображения были захвачены, и размещены в порядке времени захвата.

Согласно этой структуре, возможно принимать решение о соответствии между движущимся объектом, который должен отслеживаться, который включен в изображение назначения цели, которая должна отслеживаться, и каждым движущимся объектом, выбранным в качестве кандидата и включенным в соответствующее изображение кандидата, принимая во внимание камеры, которые захватили эти изображения. Следовательно, выбор изображения кандидата может быть выполнен даже более простым образом.

В четвертом аспекте настоящего изобретения, на экране выбора кандидата, изображение, представляющее период слежения за движущимся объектом, заданным в качестве цели, которая должна отслеживаться, и изображение, представляющее период слежения за каждым движущимся объектом, выбранным в качестве кандидата, отображаются в местоположениях, соответствующих изображению назначения цели, которая должна отслеживаться и соответствующему изображению кандидата, соответственно.

Согласно этой структуре, наблюдающему человеку предоставляется возможность улавливать с первого взгляда период слежения за движущимся объектом, назначенным в качестве цели, которая должна отслеживаться, который включен в изображение назначения цели, которая должна отслеживаться, и период слежения за каждым движущимся объектом, выбранным в качестве кандидата и включенным в соответствующее изображение кандидата, посредством чего, выбор изображения кандидата может быть выполнен даже более простым образом.

В пятом аспекте настоящего изобретения устройство содействия отслеживанию дополнительно включает в себя блок представления изображения подтверждения, который, на основе информации слежения, относящейся к движущемуся объекту, заданному в качестве цели, которая должна отслеживаться, извлекает изображение подтверждения, которое является захваченным изображением, которое, как предполагается, должно включать в себя движущийся объект, и инструктирует устройству отображения отображать экран подтверждения цели, которая должна отслеживаться, на котором размещено изображение подтверждения.

Согласно этой структуре, на основе информации слежения, поскольку изображения подтверждения, которые, как предполагается, должны включать в себя движущийся объект, заданный в качестве цели, которая должна отслеживаться, отображаются в видах отображения на основе информации слежения, проверяя, действительно ли каждое изображение подтверждения включает в себя движущийся объект, назначенный в качестве цели, которая должна отслеживаться, наблюдающий человек может простым образом определять, включает ли в себя информация слежения, относящаяся к движущемуся объекту, назначенному в качестве цели, которая должна отслеживаться, ошибку.

В шестом аспекте настоящего изобретения процессы, выполняемые посредством блока выбора кандидатов, блока представления изображения кандидата и блока корректировки информации слежения, выполняются относительно событий, возникающих до, после или и до и после времени захвата изображения назначения цели, которая должна отслеживаться, по которому наблюдающий человек назначил движущийся объект, который должен отслеживаться.

Согласно этой структуре, наблюдающий человек может улавливать состояние движущегося объекта перед временем, когда движущийся объект был назначен в качестве цели, которая должна отслеживаться, и/или состояние движущегося объекта после времени, когда движущийся объект был назначен.

В седьмом аспекте настоящего изобретения блок представления изображения кандидата инструктирует, чтобы захваченные изображения отображались в качестве неподвижных изображений в первоначальном состоянии экрана выбора кандидата, и, в ответ на операцию инструктирования наблюдающим человеком, вынуждает захваченные изображения отображаться в качестве движущихся изображений.

Согласно этой структуре, возможно проверять посредством движущихся изображений, включает ли в себя каждое изображение кандидата человека, назначенного в качестве цели, которая должна отслеживаться, тем самым, выбор изображения кандидата может быть выполнен даже более простым образом. В этом случае, каждое неподвижное изображение является репрезентативным изображением, выбранным среди захваченных изображений, в которые соответствующий движущийся объект, выбранный в качестве цели, как предполагается, должен быть включен, и может быть одно из захваченных изображений, полученных посредством каждой камеры, в котором движущийся объект был обнаружен в первый раз, например.

В восьмом аспекте настоящего изобретения предоставляется система содействия отслеживания для содействия наблюдающему человеку в выполнении задачи отслеживания движущегося объекта, который должен отслеживаться, посредством отображения на устройстве отображения захваченных изображений, полученных посредством соответствующих камер и сохраненных в блоке хранения изображений, система включает в себя: камеры, захватывающие изображения наблюдаемой области; устройство отображения, отображающее экран; и множество устройств обработки информации, при этом множество устройств обработки информации совместно включают в себя: блок обработки слежения, который следит за движущимся объектом(ами), обнаруженным из захваченных изображений, полученных посредством камер, и формирует информацию слежения для каждого движущегося объекта; блок задания цели, которая должна отслеживаться, который инструктирует, чтобы захваченные изображения, сохраненные в блоке хранения изображений, отображались на устройстве отображения, и, в ответ на операцию ввода, выполненную наблюдающим человеком по одному из захваченных изображений, чтобы назначить движущийся объект, который должен отслеживаться, задает назначенный движущийся объект в качестве цели, которая должна отслеживаться; блок выбора кандидатов, который, когда присутствует ошибка в информации слежения, относящейся к движущемуся объекту, заданному в качестве цели, которая должна отслеживаться, выбирает, в качестве кандидата(ов), движущийся объект(ы), имеющий высокую степень соответствия с движущимся объектом, заданным в качестве цели, которая должна отслеживаться; блок представления изображения кандидата, который извлекает, в качестве изображения(ий) кандидата, захваченное изображение(я), в которые движущийся объект(ы), выбранный в качестве кандидата(ов), включен(ы), и инструктирует устройству отображения отображать экран выбора кандидата, на котором изображение(я) кандидата размещено(ы), так что наблюдающий человек выбирает на экране выбора кандидата изображение кандидата, в которое движущийся объект, назначенный в качестве цели, которая должна отслеживаться, включен; и блок корректировки информации слежения, который меняет цель, которая должна отслеживаться, на движущийся объект, ассоциированный с изображением кандидата, выбранным на экране выбора кандидата, и соответственно корректирует информацию слежения, относящуюся к движущемуся объекту, заданному в качестве цели, которая должна отслеживаться.

Согласно этой структуре, аналогично структуре согласно первому аспекту настоящего изобретения, наблюдающий человек, в случае, когда информация слежения для движущегося объекта, назначенного в качестве цели, которая должна отслеживаться, включает в себя ошибку, наблюдающий человек может простым образом выполнять задачу корректировки информации слежения.

В девятом аспекте настоящего изобретения предоставляется способ содействия отслеживания, выполняемый посредством устройства обработки информации для содействия наблюдающему человеку в выполнении задачи отслеживания движущегося объекта, который должен отслеживаться, посредством отображения на устройстве отображения захваченных изображений, полученных посредством соответствующих камер и сохраненных в блоке хранения изображений, способ включает в себя: этап инструктирования, чтобы захваченные изображения, сохраненные в блоке хранения изображений, отображались на устройстве отображения, и, в ответ на операцию ввода, выполненную наблюдающим человеком по одному из захваченных изображений, чтобы назначить движущийся объект, который должен отслеживаться, задания назначенного движущегося объекта в качестве цели, которая должна отслеживаться; этап выбора, когда присутствует ошибка в информации слежения, относящейся к движущемуся объекту, заданному в качестве цели, которая должна отслеживаться, движущегося объекта(ов), имеющего высокую степень соответствия с движущимся объектом, заданным в качестве цели, которая должна отслеживаться, в качестве кандидата(ов); этап извлечения, в качестве изображения(ий) кандидата, захваченного изображения(ий), в которые движущий объект, выбранный в качестве кандидата(ов), включен(ы), и инструктирования устройству отображения отображать экран выбора кандидата, на котором размещено(ы) изображение(я) кандидата, так что наблюдающий человек выбирает на экране выбора кандидата изображение кандидата, в которое движущийся объект, назначенный в качестве цели, которая должна отслеживаться, включен; и этап изменения цели, которая должна отслеживаться, на движущийся объект, ассоциированный с изображением кандидата, выбранным на экране выбора кандидата, и соответствующим образом корректировки информации слежения, относящейся к движущемуся объекту, заданному в качестве цели, которая должна отслеживаться.

Согласно этой структуре, аналогично структуре согласно первому аспекту настоящего изобретения, наблюдающий человек, в случае, когда информация слежения для движущегося объекта, назначенного в качестве цели, которая должна отслеживаться, включает в себя ошибку, наблюдающий человек может простым образом выполнять задачу корректировки информации слежения.

Краткое описание чертежей

Теперь, настоящее изобретение описывается в последующем на примере предпочтительных вариантов его осуществления со ссылкой на сопровождающие чертежи, на которых:

Фиг. 1 - это схема, показывающая общую конфигурацию системы содействия отслеживанию согласно варианту осуществления настоящего изобретения;

Фиг. 2 - это перспективный вид, показывающий размещение камер 1a-1d в магазине;

Фиг. 3 - это функциональная блок-схема, схематично показывающая конфигурацию PC 3;

Фиг. 4 - это пояснительная схема, показывающая экран назначения цели, которая должна отслеживаться, который должен отображаться на мониторе 7;

Фиг. 5 - это пояснительная схема, показывающая экран подтверждения цели, которая должна отслеживаться, который должен отображаться на мониторе 7;

Фиг. 6 - это пояснительная схема, показывающая экран выбора кандидата, который должен отображаться на мониторе 7;

Фиг. 7 - это пояснительная схема, показывающая экран непрерывного воспроизведения, который должен отображаться на мониторе 7;

Фиг. 8 - это пояснительная схема, показывающая состояния процесса слежения в области обзора одной камеры и процесса слежения в области обзора нескольких камер, соответственно выполняемых посредством устройства 4 обработки слежения в области обзора одной камеры и блока 5 обработки слежения в области обзора нескольких камер;

Фиг. 9 - это блок-схема последовательности операций, показывающая процедуру процессов, выполняемых различными блоками PC 3, и операции, выполняемые наблюдающим человеком на различных экранах;

Фиг. 10 - это пояснительная схема, показывающая переход состояний изображения рамки для предоставления выделения в виде(-ах) отображения на экране непрерывного воспроизведения;

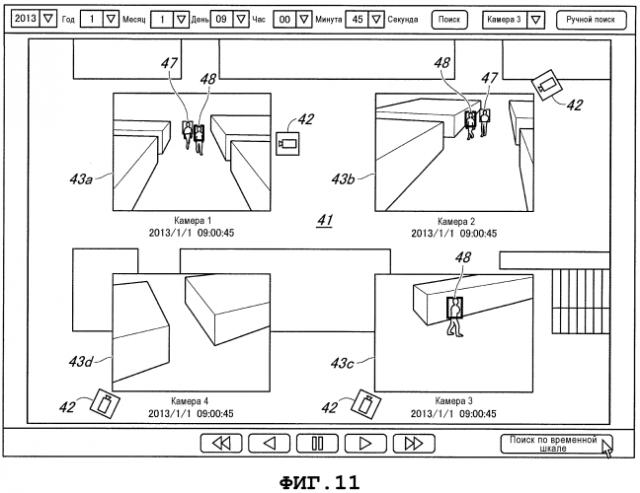

Фиг. 11 - это пояснительная схема, показывающая экран подтверждения цели, которая должна отслеживаться, который должен отображаться на мониторе 7;

Фиг. 12 - это пояснительная схема, показывающая экран выбора кандидата, который должен отображаться на мониторе 7;

Фиг. 13 - это пояснительная схема, показывающая экран выбора кандидата, который должен отображаться на мониторе 7; и

Фиг. 14 - это пояснительная схема, показывающая экран выбора кандидата, который должен отображаться на мониторе 7.

Осуществление изобретения

В последующем, варианты осуществления настоящего изобретения будут описаны со ссылками на чертежи. В последующем описании выражения "отслеживание" и "слежение", имеющие, по существу, одно и то же значение, употребляются вместе. Это сделано только ради удобства пояснения. Выражение "отслеживание", главным образом, используется в описании конфигурации, близко связанной с наблюдающим человеком, в то время как выражение "слежение", главным образом, используется в описании конфигурации, близко связанной с внутренней функцией/процессом устройства.

Фиг. 1 - это схема, показывающая общую конфигурацию системы содействия отслеживанию согласно настоящему варианту осуществления. Эта система содействия отслеживанию сконфигурирована для использования в розничном магазине, таком как супермаркет, магазин "Сделай сам" или т.п., и включает в себя камеры 1a-1d, записывающее устройство (блок хранения изображений) 2, PC (персональный компьютер) (устройство содействия отслеживанию) 3 и устройство 4 обработки слежения в области обзора одной камеры.

Камеры 1a-1d установлены в подходящих позициях в магазине, чтобы захватывать изображения наблюдаемой области в магазине, и информация изображения, полученная таким образом, записывается в записывающем устройстве 2.

PC 3 соединен с устройством 6 ввода, таким как мышь, чтобы наблюдающий человек выполнял множество операций ввода, и монитором (устройством отображения) 7, на котором отображается экран наблюдения. Следует отметить, что устройство 6 ввода и монитор 7 могут быть реализованы как сенсорная панель отображения.

PC 3 установлен на посту охраны или т.п. магазина, так что наблюдающий человек (такой как сотрудник службы охраны) может видеть в реальном времени изображения внутреннего пространства магазина, полученные посредством камер 1a-1d и показанные на экране наблюдения, отображаемом на мониторе 7, или полученные ранее изображения внутреннего пространства магазина, записанные в записывающем устройстве 2.

PC 11, установленный в помещении управляющего персонала, также соединен с монитором, не показанным на чертежах, так что пользователь в помещении управляющего персонала может проверять ситуацию в магазине, просматривая в реальном времени изображения внутреннего пространства магазина, полученные посредством камер 1a-1d, или полученные ранее изображения внутреннего пространства магазина, записанные в записывающем устройстве 2.

Устройства 4 обработки слежения в области обзора одной камеры выполняют процесс слежения за человеком (людьми, движущимся объектом), обнаруженным в захваченных изображениях, полученных посредством соответствующих камер 1a-1d, и формирования информации слежения (информации слежения в области обзора одной камеры) для каждого человека. Этот процесс слежения в области обзора одной камеры может выполняться с помощью известной технологии распознавания изображения (технологии обнаружения человека, технологии отслеживания человека и т.д.).

PC 3 дополнительно включает в себя блок 5 обработки слежения в области обзора нескольких камер. Блок 5 обработки слежения в области обзора нескольких камер выполняет процесс получения информации слежения в области обзора одной камеры от устройств 4 обработки слежения в области обзора одной камеры и ассоциирования людей, обнаруженных в захваченных изображениях, полученных посредством камер 1a-1d, посредством процесса слежения в области обзора одной камеры, друг с другом, так что возможно непрерывно следить за человеком на протяжении всех захваченных изображений, полученных различными камерами из нескольких камер 1a-1d.

В настоящем варианте осуществления каждое устройство 4 обработки слежения в области обзора одной камеры сконфигурировано, чтобы выполнять процесс слежения в области обзора одной камеры все время независимо от PC 3. Однако, процесс слежения может выполняться в ответ на инструкцию от PC 3. Дополнительно, хотя предпочтительно, чтобы каждое устройство 4 обработки слежения в области обзора одной камеры выполняло процесс слежения за всеми людьми, обнаруженными в захваченных изображениях, полученных соответствующей камерой, процесс слежения может выполняться только относительно человека, назначенного в качестве цели, которая должна отслеживаться, и человека (людей), который сильно связан с этим человеком.

Фиг. 2 - это перспективный вид, показывающий размещение камер 1a-1d в магазине. В иллюстрированной наблюдаемой области в магазине предусмотрены проходы между экспозиционными площадями для товаров, и первая-четвертая камеры 1a-1d установлены, чтобы, главным образом, захватывать изображения этих проходов.

Когда человек движется по проходу, изображение человека захватывается одной или более из первой-четвертой камер 1a-1d, и камера(ы), захватывающая изображение человека, меняется вместе с перемещением человека. В настоящем варианте осуществления будет выполнено описание примера, в котором человек движется так, что изображение человека захватывается первой-третьей камерами 1a-1c в следующем порядке: первая камера 1a, вторая камера 1b и третья камера 1c, хотя путь перемещения человека не ограничен этим примером.

Далее, будет приведено описание процесса содействия отслеживанию, выполняемого посредством PC 3, показанного на Фиг. 1. Фиг. 3 - это функциональная блок-схема, схематично показывающая конфигурацию PC 3. Фиг. 4-7 - это пояснительные схемы, показывающие экраны, отображаемые на мониторе 7. Сначала будет пояснена общая схема экранов, показанных на Фиг. 4-7.

Фиг. 4 показывает экран назначения цели, которая должна отслеживаться, который предоставляет возможность пользователю (наблюдающему человеку) назначить человека, которого желательно отлеживать, по захваченным изображениям в дату и время, когда человек совершил противозаконное действие, такое как магазинная кража. Фиг. 5 показывает экран подтверждения цели, которая должна отслеживаться, который включает в себя изображения подтверждения, извлеченные на основе информации слежения, полученной посредством устройства 4 обработки слежения в области обзора одной камеры и блока 5 обработки слежения в области обзора нескольких камер, чтобы предоставлять возможность наблюдающему человеку проверять, включает ли в себя информация слежения ошибку. Фиг. 6 показывает экран выбора кандидата, который отображает множество изображений кандидатов, а именно, изображения, в которые кандидаты для человека, назначенного в качестве цели, которая должна отслеживаться, включены, соответственно, так что наблюдающий человек может выбирать изображение кандидата, в которое включен человек, назначенный в качестве цели, которая должна отслеживаться. Фиг. 7 включает в себя Фиг. 7A-7C и показывает экран непрерывного воспроизведения для выполнения непрерывного воспроизведения, где захваченные изображения, в которые включен объект (человек), который должен отслеживаться, отображаются последовательно вместе с ходом времени.

На экранах, показанных на Фиг. 4, 5 и 7, метки камер (изображения, изображающие камеры) 42 для соответствующих камер 1a-1d размещены на изображении 41 карты, представляющем наблюдаемую область, в местоположениях в соответствии с фактическим размещением камер 1a-1d. Дополнительно, множество видов отображения 43a-43d, отображающие захваченные изображения, полученные соответствующими камерами 1a-1d, размещены поблизости от соответствующих меток 42 камер.

Метки 42 камер отображаются под углами, чтобы указывать направление получения изображения соответствующих камер 1a-1d, посредством чего, наблюдающий человек может ориентировочно знать области получения изображений камер 1a-1d. Виды 43a-43d отображения размещаются в местоположениях, по существу, соответствующих причинам получения изображений соответствующих камер 1a-1d, в силу чего, наблюдающий человек может ориентировочно знать, какая часть наблюдаемой области, представленной посредством изображения 41 карты, отображается в каждом из видов 43a-43d отображения.

Дополнительно, на экранах, показанных на Фиг. 4-7, каждый человек, обнаруженный в захваченных изображениях, отображенных в видах 43a-43d отображения, показан с рамкой 47 обнаружения человека. Кроме того, человек, заданный в качестве цели, которая должна отслеживаться, отображается с рамкой 48 обнаружения человека, указывающей, что человек является целью, которая должна отслеживаться. Эта рамка 48 обнаружения человека выделена цветом (например, зеленым), чтобы отличать рамку 48 обнаружения человека от рамок 47 обнаружения человека, показанных в ассоциации с другими обнаруженными людьми.

Далее, будет приведено описание каждого блока PC 3, показанного на Фиг. 3 PC 3 включает в себя, в дополнение к блоку 5 обработки слежения в области обзора нескольких камер, блок 21 обработки информации слежения, блок 22 хранения информации слежения, блок 23 задания цели, которая должна отслеживаться, блок 24 выбора камеры, блок 25 подтверждения цели, которая должна отслеживаться, блок 26 корректировки цели, которая должна отслеживаться, блок 27 воспроизведения изображений и блок 28 формирования экранов.

Блок 21 обработки информации слежения выполняет процесс получения информации слежения от устройств 4 обработки слежения в области обзора одной камеры и блока 5 обработки слежения в области обзора нескольких камер и сохранения информации слежения в блоке 22 хранения информации слежения.

Блок 23 задания цели, которая должна отслеживаться, выполняет процесс отображения на мониторе 7 экрана назначения цели, которая должна отслеживаться, в котором захваченные изображения, записанные в записывающем устройстве 2, отображаются в видах 43a-43d отображения и, в ответ на операцию ввода, выполненную наблюдающим человеком на одном из видов 43a-43d отображения, чтобы назначить человека, который должен отслеживаться, задает назначенного человека в качестве цели, которая должна отслеживаться. Эта операция ввода наблюдающего человека выполняется с помощью устройства 6 ввода, такого как мышь. Следует отметить, что захваченное изображение, отображенное в одном из видов 43a-43d отображения, по которому операция, чтобы назначить объект (человека), который должен отслеживаться, была выполнена, будет называться далее в данном документе изображением назначения цели, которая должна отслеживаться.

Блок 24 выбора камеры выполняет процесс получения информации слежения, относящейся к человеку, заданному в качестве цели, которая должна отслеживаться, от блока 22 хранения информации слежения и, на основе информации слежения, выбирает любую из камер 1a-1d, которые подразумевают наличие полученного изображения человека, заданного в качестве цели, которая должна отслеживаться, отличную от одной из камер 1a-1d, которые соответствуют одному из видов 43a-43d отображения, на котором цель, которая должна отслеживаться, была назначена.

Блок 25 подтверждения цели, которая должна отслеживаться, включает в себя блок 31 представления изображения подтверждения. Блок 31 представления изображения подтверждения выполняет процесс получения информации слежения, относящейся к человеку, заданному в качестве цели, которая должна отслеживаться, из блока 22 хранения информации слежения и, на основе информации слежения, извлекает захваченные изображения, предполагающие включение в них человека, в качестве изображений подтверждения, так что экран подтверждения цели, которая должна отслеживаться, на котором размещены изображения подтверждения, отображается на мониторе. В процессе извлечения изображений подтверждения, на основе информации слежения, захваченные изображения, предполагающие включение в них человека, установленного в качестве цели, которая должна отслеживаться, извлекаются из записывающего устройства 2.

Таким образом, проверяя, относится ли каждое изображение подтверждения, отображенное на экране подтверждения цели, которая должна отслеживаться, к человеку, назначенному в качестве цели, которая должна отслеживаться, наблюдающий человек может определять, включает ли в себя информация слежения, относящаяся к человеку, назначенному в качестве цели, которая должна отслеживаться, ошибку.

Если некоторое изображение подтверждения считается относящимся к человеку(людям), отличному от человека, назначенного в качестве цели, которая должна отслеживаться, а именно, если изображение подтверждения включает в себя лишь человека(людей), отличного от человека, назначенного в качестве цели, которая должна отслеживаться, или если изображение подтверждения включает в себя человека, назначенного в качестве цели, которая должна отслеживаться, но рамка 48 обнаружения человека, указывающая цель, которая должна отслеживаться, отображается в ассоциации с человеком, отличным от человека, назначенного в качестве цели, которая должна отслеживаться, информация слежения, касающаяся человека, назначенного в качестве цели, которая должна отслеживаться, включает в себя ошибку.

Блок 26 корректировки цели, которая должна отслеживаться, включает в себя блок 33 выбора кандидатов, блок 34 представления изображения кандидата и блок 35 корректировки информации слежения.

Блок 33 выбора кандидатов выполняет процесс получения информации слежения для каждого человека от блока 22 хранения информации слежения и, на основе информации слежения, выбирает, в качестве кандидатов, людей, которые с большой вероятностью относятся к человеку, установленному в качестве цели, которая должна отслеживаться. Этот процесс выбора кандидатов выполняется в ответ на операцию инструктирования, выполненную наблюдающим человеком, когда наблюдающий человек обнаруживает, что существует ошибка в информации слежения, относящейся к человеку, назначенному в качестве цели, которая должна отслеживаться. В процессе выбора кандидатов степень соответствия каждого человека получаетс
