Улучшенные покрытия с пониженным содержанием диоксида титана

Улучшенные покрытия с пониженным содержанием диоксида титана

Иллюстрации

Показать все

Реферат

Это изобретение относится к пигментированным композициям для покрытия с уменьшенным энергосодержанием, особенно пигментированных красок с низким и средним блеском, также известных как матовые краски или краски с мягким блеском. В частности, оно относится к краскам, содержащим пигмент от 78 до 85% по объему и имеющим блеск меньше чем 30% при измерении при 85°.

Светлые пигментированные краски обычно содержат высокие уровни диоксида титана, TiO₂. Причина состоит в том, что такие пастельные оттенки являются преобладающе белыми с небольшим количеством добавленного цветного красителя. Диоксид титана является лучшим источником белизны из-за ее высокого показателя преломления по сравнению с обычными связующими веществами, используемыми в красках. К сожалению, TiO₂ требует большого количества энергии для его извлечения из земли и последующей очистки. Фактически, в известных красках с высоким содержанием по объему пигмента (PVC) пастельного/светлого цвета, например матовые белые и матовые ненасыщенные тона, как описано дополнительно, высокое содержание TiO₂ (как правило, 10-20% об.), используемое для достижения желаемого цвета и кроющей способности, дает главный вклад в общее энергосодержание краски.

Под энергосодержанием имеется в виду энергия, требуемая для извлечения, очистки и производства ингредиентов, содержащих краску; и энергию, требуемую для производства самой краски.

Так как большая часть энергии генерируется при горении ископаемого топлива, высокое энергосодержание обычно приводит к высокому выбросу диоксида углерода, следовательно, к использованию альтернативной меры «внедренного CO₂» для указания на энергосодержание.

Отрицательное воздействие такого выброса на глобальную окружающую среду, особенно на изменение климата, как правило, признается большинством серьезных комментаторов. Таким образом, существует потребность в уменьшении энергии, расходуемой при производстве таких красок.

Одним из подходов для решения этой проблемы является уменьшение содержания TiO₂ в краске. Однако это просто снижает кроющую способность высушенного покрытия и, в то время как каждый слой высохшей краски вполне может иметь сниженное энергосодержание, будут требоваться дополнительные покрытия, чтобы достигнуть кроющей способности. Следовательно, любое преимущество будет потеряно или, по меньшей мере, существенно уменьшено. Другие подходы заменяют некоторое количество или весь TiO₂ наполнителями, такими как мел. В то время как такие наполнители требуют меньше энергии, чем TiO₂, для извлечения и очистки, более низкий показатель преломления таких наполнителей очень близок к связующим веществам, используемым в краске. Сами по себе, они не рассеивают свет так же, как TiO₂, и для того, чтобы компенсировать уменьшенное количество TiO₂, следует добавлять больше наполнителя к краске, чтобы достигнуть правильного цвета и кроющей способности. Однако это дополнительно поднимает PVC, в конечном счете, до такой степени, что воздух захватывается в высушенную красочную пленку. Несмотря на то, что это увеличивает кроющую способность, это также обычно приводит к худшей стойкости к мокрому истиранию.

Одним возможным путем, для выхода из этой дилеммы, является использование обожженной глины, поскольку она обладает хорошей кроющей способностью и в меньшей степени ухудшает стойкость к истиранию. Однако изготовление обожженной глины требует нагревания глины до 1000°C, что требует потребления большого количества энергии. Ясно, что это не приводит к существенному энергосбережению и не является, таким образом, предпочтительным вариантом.

В патенте США 4277385 раскрыты композиции красок, имеющие содержание PVC от 75 до 85%, и дополнительно указано, что для того, чтобы избежать образования трещин в пленках краски с высоким PVC, рецептура должна быть свободной от нематирующих неорганических пигментов (другое название для наполнителей), по существу заменяя их твердыми полимерными частицами, не образующими пленку. Однако не было предпринято какой-либо попытки, чтобы минимизировать содержание TiO₂ в этих рецептурах, и, таким образом, проблема высокого энергосодержания и интенсивного выброса CO₂ не была решена.

В Европейской заявке на патент EP 0113435 описана водная краска, имеющая уменьшенное содержание TiO₂ при PVC от 20 до 80%. В ней показано, как применять смеси, содержащие пигментированные везикулированные полимерные бусинки и более непрозрачные полимерные частицы, имеющие микропоры, но не имеющие пигменты для замены TiO₂, и, в то же время, сохранять блеск/стойкость к истиранию. Однако, как указано в этой заявке, сами пигментированные везикулированные полимерные бусинки содержат TiO₂ и, таким образом, существенно увеличивают содержание TiO₂. Это делает очень мало, скорее наоборот, чтобы уменьшить полное энергосодержание краски. Пигментированные везикулированные полимерные бусинки являются полимерными частицами, содержащими как TiO₂, так и микропоры.

Таким образом, существует потребность в улучшенных композициях красок, имеющих пониженное содержание TiO₂ и, таким образом, низкое энергосодержание, в то же время также обладающих хорошей кроющей способностью и хорошей стойкостью к мокрому истиранию.

Соответственно, предлагается водная пигментированная композиция покрытия, имеющая PVC от 78 до 85%, содержащая в расчете на общий объем твердого вещества сухого покрытия, если не указано иное,

a) матирующие пигментные частицы, содержащие

i) от 3 до 10% диоксида титана,

ii) от 0 до 20% полых полимерных частиц;

b) частицы нематирующего наполнителя, содержащие

i) карбонат магния кальция и/или

ii) карбонат кальция, и/или

iii) нефелиновый сиенит, и/или

iv) каолин,

в которой i)+ii)+iii)+iv)=40-80% и iv) составляет 0-20%;

c) полимерные частицы связующего вещества с расчетной Tg Фокса от 5 до 25°C, имеющего кислотное число от 5 до 65 мг KOH/г полимера, и где полимерные частицы получены из акриловых мономеров и при необходимости, дополнительно содержащие стирол и/или его производные;

d) диспергатор, имеющий среднечисловую молекулярную массу, по меньшей мере, 3500 Да и выбранный на основании того, что потребность в диспергаторе смеси матирующих пигментных частиц отличается от полых полимерных частиц по пункту a) и частиц наполнителя по пункту b) и сотавляет больше чем 0,35% масс., в расчете на массу диоксида титана и частиц наполнителя, как определено способом, описанным ниже;

e) летучий коалесцирующий растворитель,

где композиция свободна от нелетучего коалесцирующего растворителя.

Предпочтительно объемное содержание пигмента составляет от 79 до 85, более предпочтительно от 80 до 85, еще более предпочтительно от 80 до 84 и наиболее предпочтительно от 81 до 83%. Любое различие между фактическим PVC и суммой a) и b) компенсируется другими нематирующими наполнителями, как определено ниже.

Предпочтительно, цвет матирующих пигментных частицы белый.

Более предпочтительно матирующие пигментные частицы состоят из TiO₂ и полимерных полых частиц. Еще более предпочтительно матирующие пигментные частицы состоят только из TiO₂. TiO₂, полученный известным хлоридным способом, является предпочтительным в настоящем изобретении, поскольку он требует меньшего количества энергии для производства и, таким образом, вносит меньше внедренного CO₂ в покрытие.

Диоксид титана предпочтительно находится в рутильной форме, так как анатаз является менее эффективным рассеивателем и, таким образом, его больше требуется, чтобы достигнуть той же самой степени кроющей способности.

Предпочтительно TiO₂ составляет 3-9, более предпочтительно от 3 до 8, еще более предпочтительно от 5 до 8, еще более предпочтительно от 6 до 8, еще более предпочтительно от 5 до 7 и наиболее предпочтительно от 6 до 7 объемных % композиции.

Полые полимерные, предпочтительно сферические частицы, также могут использоваться, чтобы обеспечить белую матовость. Такие подходящие частицы содержат пустоты от 30 до 50% от объема частицы. Такие частицы доступны в виде водной дисперсии под товарным знаком Ropaque™. Однако композиция предпочтительно содержит менее чем 10% по объему таких полимерных полых сферических белых пигментов, потому что они вносят значительный вклад в энергосодержание краски. Дополнительно, они имеют тенденцию придавать нежелательный блеск высушенной красочной пленке после высыхания. Более предпочтительно композиция не содержит таких полых полимерных частиц.

Подобным образом, обожженная глина, белый пигмент может использоваться в качестве частичной замены для TiO₂. Однако так как производство обожженной глины само по себе является энергоемким, необходимо позаботиться, чтобы ограничить количество обожженной глины, используемой в рецептуре. Для того чтобы воспользоваться максимальным преимуществом энергосбережения при производстве, предпочтительно, чтобы

композиция покрытия не содержала обожженной глины. Тем не менее, предпочтительно можно использовать до 30 объемных % обожженной глины, более предпочтительно от 5 до 20 объемных % и наиболее предпочтительно от 10 до 15 объемных %. Также является предпочтительным избегать пигментированных везикулированных полимерных бусинок.

Безусловно, окрашенные матирующие пигменты различного оттенка также могут быть добавлены к композициям согласно настоящему изобретению, в дополнение к другим матирующим пигментным частицам, чтобы получить пастельные/легкие цвета, как обсуждается более подробно ниже.

В качестве нематирующих частиц наполнителя предлагаются неорганические частицы, которые имеют показатель преломления такой же или подобный показателю преломления полимерного связующего вещества. Так как матирующая эффективность материала из частиц является следствием различия в показателе преломления материала и среды, в которой он диспергирован, и размера частиц, такие наполнители относят по существу к нематирующим, см. страницы 35-37, Paint and Surface Coatings - theory and practice edited by R.Lambourne and published by John Wiley and Sons. Это не означает, что они не способствуют кроющей способности вообще, а скорее их вклад незначителен по сравнению с TiO₂.

Наполнители обычно не имеют абсолютно белый цвет и могут придавать некоторый серый или желтый оттенок покрытию.

Подходящие примеры нематирующих частиц наполнителя включают карбонат магния кальция, карбонат кальция, нефелиновый сиенит, каолин, тальк, кварц, диатомовый кремнезем, слюду и сульфат кальция. Предпочтительно, нематирующие частицы наполнителя выбирают из группы, состоящей из карбоната магния кальция, карбоната кальция, нефелинового сиенита и каолина. Предпочтительно, нематирующие частицы наполнителя выбирают из группы, состоящей из карбоната магния кальция, карбоната кальция, нефелинового сиенита и каолина. Еще более предпочтительно их выбирают из группы, состоящей из карбоната магния кальция, карбоната кальция и каолина.

Минерал, известный как доломит, является удобным и оправдывающим затраты источником карбоната магния кальция, CaMg(CO₃)₂. Доломит является предпочтительным источником карбоната магния кальция для использования в настоящем изобретении. Он доступен в порошковой форме с различным средним размером частиц.

Подходящие формы карбоната кальция включают кальцит, включая осажденный кальцит. Socal P3 является примером подходящего осажденного карбоната кальция в форме кальцита. Подходящим измельченным карбонатом кальция является Omyacoat 850 OG.

Нефелиновый сиенит может быть использован для частичной или полной замены карбоната кальция. Каолин, Al₂Si₂O₅(OH)₄, является типом глины. Добавление каолина более 20 объемных % к композиции (в расчете на сухое покрытие) приводит к плохой стойкости к мокрому истиранию. Кроме того, при таком высоком содержании каолина, вязкость покрытия слишком высока, чтобы дать возможность простого применения с использованием обычных применяемых методик, таких как валики или кисти, и позволить краске течь, чтобы получить приемлемо гладкую результирующую поверхность. Предпочтительно, количество каолина должно составлять от 0,5 до 20, более предпочтительно от 5 до 15 и наиболее предпочтительно от 6 до 12 объемных %.

Предпочтительно, нематирующие частицы наполнителя содержат от 50 до 75, более предпочтительно от 50 до 70 и наиболее предпочтительно от 55 до 67 объемных % от сухого покрытия.

Предпочтительно, от 20 до 50% общего объема твердых веществ сухого покрытия должны содержать частицы наполнителя, имеющие средний размер частиц d₅₀≤2 микрона. Это гарантирует, что частицы TiO₂ располагаются достаточно обособленно, чтобы рассеивание было эффективно и поэтому кроющая способность оптимизирована.

Размеры частиц наполнителей указаны как диаметры d₅₀. Это означает, что 50% частиц по объему имеют диаметр ниже этого значения.

Связующее вещество содержит водную дисперсию частиц полимерного связующего вещества, часто называемого латексом. Более предпочтительно такая дисперсия изготавливается с использованием способов эмульсионной полимеризации.

Для простоты, слово «полимер» в данном описании используется, чтобы охватить гомополимеры и сополимеры, содержащие два или более вариантов мономера.

Полимер, содержащий частицы связующего вещества, предпочтительно является стирол-акриловым сополимером или чистым акриловым.

Чистой акриловый означает, что полимер получен только из мономеров, выбранных из сложных эфиров акриловой кислоты и метакриловой кислоты, и самих кислот.

Стирол-акриловый означает, что некоторое количество стирола и/или его сополимеризуемых производных сополимеризованы в полимере. Подходящие такие производные стирола включают альфа-метилстирол и винилтолуол.

Более предпочтительными являются стирол-акриловые полимерные частицы, поскольку они требуют наименьшего количества энергии для их производства, по сравнению с чистыми акриловыми, и наиболее предпочтительно, полимерное связующее вещество в настоящем изобретении получают из стирола, бутилакрилата и сополимеризуемой кислоты. Наиболее предпочтительно сополимеризуемой кислотой является акриловая кислота и/или метакриловая кислота.

Предпочтительно уровень связующего вещества покрытия составляет от 5 до 20%, более предпочтительно от 5 до 15 и наиболее предпочтительно от 8 до 15%, из расчета на объем твердых веществ.

Подходящие акриловые мономеры включают сложные алкиловые эфиры акриловой или метакриловой кислоты, такие как метилметакрилат, этилметакрилат, бутилметакрилат, этилакрилат, бутилакрилат, гексилакрилат, н-октилакрилат, лаурилметакрилат, 2-этилгексилметакрилат, нонилакрилат, децилакрилат, бензилметакрилат, изобутилметакрилат, изоборнилметакрилат, гидроксиалкиловые сложные эфиры тех же самых кислот, такие как 2-гидроксиэтилакрилат, 2-гидроксиэтилметакрилат и 2-гидроксипропилметакрилат.

Кислотное число полимера предпочтительно составляет от 15 до 60, более предпочтительно от 15 до 55, еще более предпочтительно от 15 до 45 и наиболее предпочтительно от 16-30 мг KOH/г нелетучей части полимера. При кислотном числе ниже 15 мг KOH/г полимер производит высушенную краску с худшей стойкостью к мокрому истиранию, в то время как полимер с более чем 65 мг KOH/г имеет тенденцию ухудшать стойкостью к мокрому истиранию высушенной краски.

Кислотное число варьируется с помощью сополимеризующихся мономеров с кислотными функциями в полимер, содержащий частицы. Такие подходящие мономеры включают акриловую кислоту, метакриловую кислоту и малеиновую кислоту или ее ангидрид. Предпочтительно, используемая кислота является акриловой кислотой.

Полимеры частиц среднего размера не более чем 0,3 мкм являются предпочтительными, поскольку они лучше в связывании компонентов композиции частиц.

Предпочтительно среднечисловой размер полимерных частиц составляет от 0,05 до 0,30 мкм, более предпочтительно от 0,07 до 0,15 мкм и наиболее предпочтительно от 0,08 до 0,14 мкм. Эти числа относится к диаметру частиц. Меньший размер частиц является предпочтительным, поскольку он приводит к улучшенной стойкости к истиранию, которая особенно важна при высоком PVC согласно настоящему изобретению.

Температура стеклования, Tg, полимерного связующего вещества может быть отрегулирована с помощью выбора мономеров и относительным количеством содержания каждого в полимере.

Предпочтительно, она составляет от 6 до 21°C, более предпочтительно от 6 до 19°C, еще более предпочтительно от 6 до 16°C.

Во избежание неправильного толкования, любая ссылка на Tg в данном описании является расчетной Tg Фокса, если не указано иное.

Когда используются полимеры с более высокой Tg, требуются более коалесцирующие и/или пластифицирующие растворители, чтобы позволить прочному пленочному покрытию сформироваться при нормальной комнатной температуре приблизительно 20-25°C. Более низкие Tg полимеров являются предпочтительными, поскольку они могут образовывать пленку эффективно с уменьшенными уровнями растворителей, таким образом, поддерживая как содержание летучей органики краски, так и энергосодержание краски на минимальном уровне.

Пигментные диспергаторы, как правило, содержат гидрофильную часть и гидрофобную часть, и, в зависимости от природы дисперсионной среды и поверхности пигмента, одна часть будет иметь большее сродство к поверхности пигмента, а другая часть к дисперсионной среде. Таким образом, может быть изготовлена устойчивая дисперсия пигмента, диспергированного в среде.

В настоящем изобретении требуется диспергатор для диспергирования и стабилизации неполимерных матирующих пигментов (включая любые цветные пигменты) и нематирующих частиц наполнителя. Средневесовая молекулярная масса диспергатора должна быть, по меньшей мере, 3500 Да, и потребность в диспергаторе в соответствии с описанным ниже способом испытаний должна составлять более чем 0,35% масс. нелетучей части диспергатора, в расчете на массу неорганических матирующих пигментов и нематирующих частиц наполнителя. Диспергаторы, которые не удовлетворяют этим двум требованиям, дают высушенные пленки, которые дают неприемлемую стойкость к мокрому истиранию.

Предпочтительно, средневесовая молекулярная масса диспергатора составляет, по меньшей мере, 4000, более предпочтительно 5000 и наиболее предпочтительно 6000 Да. Верхним пределом средневесовой молекулярной массы является предпочтительно 50000 Да, более предпочтительно 40000, еще более предпочтительно 30000, еще более предпочтительно 20000 и наиболее предпочтительно 15000 Да. Самая предпочтительная средняя молекулярная масса диспергатора составляет от 3500 до 20000 Да.

Потребность в диспергаторе представляет собой минимальное количество диспергатора, которое при добавлении к дисперсии неполимерных матирующих пигментных частиц (включая любые цветные пигменты) и наполнителей приводит к минимальной вязкости. Минимальная вязкость означает, что дальнейшее добавление диспергатора, обычно в виде раствора, не производит дальнейшего понижения вязкости.

Подходящий способ для оценки потребности в диспергаторе включает следующие стадии: i) постепенное добавление диспергатора к водной дисперсии неполимерного матирующего пигмента (включая любые цветные пигменты) и частицы наполнителя и контроль вязкости получающейся смеси, чтобы определить минимальную вязкость, и ii) идентификация минимального количества диспергатора, добавленного для достижения минимальной вязкости как потребность в диспергаторе.

Еще более предпочтительный способ описан в методике исследования.

Подходящие диспергаторы для использования в настоящем изобретении включают Orotan™ 681, Orotan™ 731 и Orotan 2002. Каждый из них имеет молекулярную массу, более чем 3500 Да, и потребность в диспергаторе в соответствии с тестом. Dispex HDN является другим диспергатором, подходящим для использования в настоящем изобретении, и описанным изготовителем как «гидрофобная натриевая соль акрилового сополимера».

Способ оценки потребности в диспергаторе описан ниже.

Пастельные цвета обычно получают с помощью добавления небольших количеств различных цветных пигментов в форме концентрированной дисперсии (также известные как красители или колерная паста) к белой краске.

Чтобы достигнуть желаемой стойкости к истиранию, важно, чтобы коалесцирующий растворитель был летучим, что означает, что он должен покинуть красочную пленку. В зависимости от растворителя и полимерной композиции связующего вещества, это может произойти очень быстро или может занять несколько дней. Для справки, авторы обнаружили, что покрытие, такое как в примере 1 настоящего изобретения (2% масс. Texanol на жидкой краске) содержит только 0,06% масс. Texanol в пленке после 24 часов при высыхании в условиях окружающей среды и только 0,01% масс. еще через шесть дней.

Предпочтительно, летучий коалесцирующий растворитель должен быть в состоянии уменьшить расчетную Tg Фокса полимера до от -10 до -80°C, более предпочтительно до от -10 до -60°C, еще более предпочтительно до от -10 до -40°C и наиболее предпочтительно до от -10 до -20°C. Уменьшение предпочтительно достигается при использовании до 4% масс., еще более предпочтительно до 3% масс., еще более предпочтительно до 2% масс., еще более предпочтительно до 1% и наиболее предпочтительно до 0,5% масс. в расчете на жидкую композицию.

Степень, до которой коалесцирующий растворитель уменьшает расчетную Tg Фокса конкретного полимера, может быть вычислена согласно уравнению 1:

1/Tg=Vp/Tgp+αVs/Tgs

уравнение 1

где Tg_p и Tg_s являются температурами стеклования полимера и растворителя, соответственно,

Tg является температурой стеклования пластифицированной системы,

V_p и V_s являются объемными долями полимера и растворителя, соответственно,

α является фактором, учитывающим небольшие изменения в пластифицирующей эффективности, и, как предполагают, равен 1 для целей настоящего изобретения.

Подходящие летучие коалесцирующие растворители включают Lusolvan™ FBH (диизобутиловые сложные эфиры дикарбоновых кислот), PP Lusolvan™ (диизобутиловые сложные эфиры смеси дикарбоновых кислот), Loxanol™ EFC 300 (линеарный сложный эфир), Butyl Carbitol™, Бутил Целлозольв, Dowanol™ EPh (фениловый эфир этиленгликоля), Dowanol™ PPh (фениловый эфир пропиленгликоля), Dowanol TPnB (н-бутиловый эфир трипропиленгликоля), ™Dowanol DPnB, DBE 9™ (смесь очищенных диметилглутарата и диметилсукцината), Eastman DB™ solvent, Eastman EB™ (монобутиловый эфир этиленгликоля), Texanol™ (2,2,4-триметил-l,3-пентандиол моноизобутират), Dapro™ FX 511, Velate™ 262, Arcosolve™ DPNB, Arcosolve™ TPnB и бензиловый спирт.

Перечень растворителей и их температур стеклования может быть найден в статье 'An Applied Approach to Film Formation' by JW Taylor and TD Klots, представленной на the 29^th Annual Waterborne, High Solids and Powder Coatings Symposium.

Некоторые примеры температуры стеклования растворителей приведены ниже:

Pamolyn™ 300	-80°C
Texanol™	-84°C
Arcosolv™ PtB	-88°C
Carbitol™Acetate	-95°C
Butyl carbitol™ acetate	-100°C

Загустители используются в композициях покрытия, чтобы управлять вязкостью и реологическим профилем композиций. Подходящие модификаторы реологии для использования в настоящем изобретении включают типы карбоксиметилцеллюлозы, такие как Blanose™ 731; гидроксиэтилцеллюлозы, такие как Natrosol™ 250 и Tylose™ H; гидрофобно модифицированной гидроксиэтилцеллюлозы, такие как Natrosol™ plus и Tylose™ HX; этил- и этилметилгидроксиэтилцеллюлозы, такие как Beromocoll™ EHM; неионного синтетического ассоциированного загустителя (NSAT), такие как Acrysol™ RM825, Acrysol™ SCT 275, Acrysol™ RM2020, Aquafiow™ NHS300, Coapur™ 830W, Rheolate™ 450, Bermodol™ PUR; гидрофобно модифицированных набухающих в щелочных условиях эмульсионных (HASE) загустителей, таких как Acrysol™ TT935, Acrysol™ DR73, Ciba Rheovis™; набухающие в щелочных условиях синтетические загустители (ASST). Загустители типов NSAT, HASE, ASST и HEUR являются предпочтительными перед целлюлозными типам.

Технический результат настоящего изобретения преимущественно достигается в окрашенных композициях покрытия, обычно требующих высокого содержания TiO₂. Такими цветами являются серые и слегка окрашенные покрытия, часто называемые пастельными или легкими цветами, и конечно, белые.

Эти и все цвета, могут быть определены с использованием известной Y, C*, h* системы. В этой системе любой цвет может быть представлен

i. его оттенком, описываемый с помощью h*,

ii. его насыщенностью цвета, C*,

iii. его значением коэффициента отражения света, Y.

Этим терминам даны научные определения Commission Internationale de l'Eclairage (CIE) [см. 'International Lighting Vocabulary', 4^th Edition, published IEC/CIE 017.4-1987. ISBN 978 3 900734 07 7].

Во избежание неправильного толкования любая ссылка на цвет покрытия в настоящем описании относится цвету покрытия после того, как оно высохнет, если не указано иное.

Оттенком является мера того, как близок цвет к красному, желтому, зеленому и синему цвету. Он отображается как угол цветного тона в пределах от 0 до 360°, где угол определяет положение оттенка в цветовом пространстве, где красный, желтый, зеленый и синий ассоциированы с углами 0, 90, 180 и 270°, соответственно. Углы между этими «странами света» указывают на промежуточные цвета, например, угол цветного тона 45° соответствует красновато-желтому (оранжевому) цвету.

Насыщенность цвета является мерой интенсивности цвета, то есть степенью, до которой он является либо пастельным/легким цветом, либо темным цветом или чем-то промежуточным. Насыщенность цвета может иметь значения от 0 до 100 с более высокими числами, указывающими на более темные цвета. Цвета, имеющие значение насыщенности цвета 0, являются 'нейтральными' серыми, лежащими на оси от черного до белого.

Значение коэффициента отражения света представляет собой меру воспринятой светлоты цвета, в пределах от 0 до 100, с 0 представляющим черный и 100 белый.

На фиг.2 показано упрощенное представление Y, C*, h* системы. Оно показывает срез цветового пространства в приблизительно средней точке значения коэффициента отражения света, Y, диапазона. Ось Y показывает отрезок значений от 0 до 100. Красный, желтый, зеленый и синий показаны в их соответствующих положениях на круге оттенков. Ось C* показывает отрезок значений от ноля от начала до 100 в периметре. При каждом значении Y дополнительные срезы оттенка соединяются, представляя более легкие и более темные цвета. Как в темном, так и в светлом концах шкалы Y, цвета менее интенсивные, и таким образом насыщенность цвета неизбежно низка. По этой причине цветовое пространство часто изображается в виде сферы, хотя в действительности оно представляет собой скорее неправильной формы цилиндр.

Используя нотацию CIE, серые или светлые композиции, которые извлекают пользу больше всего из настоящего изобретения, могут быть идентифицированы как такие цвета, включая белые, которые удовлетворяют следующим критериям;

C*<Скритическая	уравнение 1
Y>mC*+35	уравнение 2

где значения m и С_{критическая} приведены в Таблице 1 ниже.

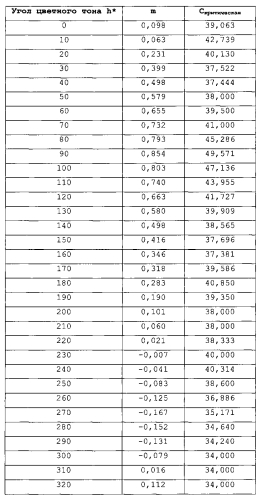

Таблица 1
Угол цветного тона h*	M	Скритическая
0	0,098	39,063
10	0,063	42,739
20	0,231	40,130
30	0,399	37,522
40	0,498	37,444
50	0,579	38,000
60	0,655	39,500
70	0,732	41,000
80	0,793	45,286
90	0,854	49,571
100	0,803	47,136
110	0,740	43,955
120	0,663	41,727
130	0,580	39,909
140	0,498	38,565
150	0,416	37,696
160	0,346	37,381
170	0,318	39,586
180	0,283	40,850
190	0,190	39,350
200	0,101	38,000

210	0,060	38,000
220	0,021	38,333
230	-0,007	40,000
240	-0,041	40,314
250	-0,083	38,600
260	-0,125	36,886
270	-0,167	35,171
280	-0,152	34,640
290	-0,131	34,240
300	-0,079	34,000
310	0,016	34,000
320	0,112	34,000
330	0,207	34,000
340	0,235	34,471
350	0,161	35,647
360	0,098	39,063

Вышеприведенные значения цветовой интенсивности С_{критическая} слишком высокие, чтобы восприниматься как пастельный цвет.

Значения m и С_{критическая} при промежуточных углах цветного тона могут быть вычислены с помощью линейной интерполяции.

Таблица позволяет рассчитывать C* и Y для любого данного оттенка и таким образом белые, серые или пастельные/легкие оттенки идентифицируются однозначно.

Покрытия, имеющие насыщенность цвета, C* меньше чем около 5, и значение Y больше чем 95, воспринимаются человеческим глазом как белые.

Значения C*, Y и h* любого цвета могут быть вычислены из спектральной кривой коэффициента отражения цвета, измеренные с использованием спектрофотометра в соответствии с инструкциями изготовителей. Подходящим спектрофотометром является Datacolor Spectrafiash SF 600.

Предпочтительно, высушенные композиции покрытия согласно настоящему изобретению удовлетворяют уравнениям 1 и 2. Более предпочтительно высушенные композиции покрытия имеют насыщенность цвета меньше чем 5 и значение Y больше чем 85.

Предпочтительно, значение блеска высушенного покрытия составляет менее чем 30%, при измерении при 85°, более предпочтительно менее чем 20%, еще более предпочтительно менее чем 10%, еще более предпочтительно менее чем 5% и наиболее предпочтительно от 2 до 8%.

Композиция покрытия также может содержать другие компоненты, которые являются стандартными для покрытий, такие как воски, модификаторы реологии, поверхностно-активные вещества, антипенные вещества, вещества для повышения клейкости, пластификаторы, сшивающие агенты, вещества, способствующие скольжению, биоциды и глины.

В другом аспекте настоящего изобретения предлагается способ покрытия изделия или сооружения, имеющие поверхность, композицией согласно настоящему изобретению, включающий стадии нанесения, по меньшей мере, одного жидкого слоя покрытия кистью, валиком, подушкой или пульверизатором и, позволяя или принуждая слой высохнуть и/или затвердеть.

В дополнительном аспекте настоящего изобретения предлагаются изделия или сооружения, имеющие поверхность, покрытую композицией согласно настоящему изобретению.

Следующие компоненты использовались при подготовке примеров.

Tioxide™ TR92 является формой Рутила TiO₂ (плотность 4,05 г/см³), доступен от Huntsman Tioxide Europe Ltd, Hartlepool, Cleveland, United Kingdom.

Microdot™ H200 и H600, и тот и другой являются доломитами (плотность 2,85 г/см³) и доступны от Omya. Omya House, Derby, United Kingdom.

Socal™ P3 представляет собой осажденный карбонат кальция (плотность 2,70 г/см³) и доступен от Solvay, Rheinberg, Germany.

China Clay Supreme представляет собой каолин (плотность 2,60 г/см³) и доступен от Imerys.

Ropaque™ Ultra E составляет 30% нелетучей части дисперсии полых полимерных сферических частиц (плотность 0,591 г/см³) и доступен от Rohm and Haas, Philadelphia, USA.

Steabright™ представляет собой тальк (плотность 2,78 г/см³), доступен от Rio Tinto PLC, London, United Kingdom.

Texanol™ является коалесцирующим средством в виде сложноэфирного спирта, доступен от Eastman Chemical Company, Теннесси, США.

TegMer™ 804 является сложным эфиром тетраэтиленгликоля, доступен от Hallstar, 120 South Riverside Plaza, Suite 1620, Chicago, Illinois 60606, USA.

Orotan™ 731 А является пигментным диспергирующим агентом (25% масс. в расчете на нелетучие вещества; плотность нелетучих веществ равняется 1 г/см³), доступен от Rohm & Haas Philadelphia, USA.

Disponil™ A1580 является поверхностно-активным веществом (80% масс. в расчете на нелетучие вещества; плотность нелетучих веществ равняется 1 г/см³) и доступен от Cognis Deutschland GmbH & Co. KG. PO Box 130164, Germany.

Dispex N40 является диспергатором, доступен от Ciba.

Dispelair™ CF 823 является противопенной добавкой (60% масс. в расчете на нелетучие вещества; плотность нелетучих веществ равняется 1,00 г/см³) и доступна от Blackburn Chemicals Ltd, Whitebirk Industrial Estate, Blackburn, United Kingdom.

Blanose™ 7M 31C SCS 9554 (плотность 1,59 г/см³) доступен доступной от Hercules GmbH, Dusseldorf, Germany.

Acticide CHR 0107 является биоцидом и доступен от Thor at Wincham Avenue, Wincham, Northwich, Cheshire, England.

Aquaflow™ NHS 300 (23% масс. в расчете на нелетучие вещества; плотность нелетучих веществ равняется 1,00 г/см³), является загустителем/модификатором реологии и доступен от Hercules GmbH, Dusseldorf, Germany.

China Clay Supreme (плотность составляет 2,60 г/см³) доступна от Imerys.

Латекс 1 является сополимером стирол/бутилакрилат/метакриловая кислота с Tg 10°C и кислотным числом 23,5 мг KOH/г полимера и 50% масс. содержанием твердых веществ.

Латекс 2 является сополимером стирол/бутилакрилат/метакриловая кислота с Tg -10°C и кислотным числом 23,5 мг KOH/г полимера и 50% масс. содержанием твердых веществ.

Латекс 3 является сополимером стирол/бутилакрилат/метакриловая кислота с Tg 10°C и кислотным числом 11 мг KOH/г полимера и 50 % масс. содержанием твердых веществ.

Использовали следующие методы исследований:

Молекулярная масса диспергатора

Набор для водной GPC (гель проникающая хроматография) использовали для измерения молекулярной массы.

Используемое оборудование и условия:

Колонки: 2×30 см TSK GMPWXL GPC columns от Tosoh.

Элюент: 0,3M нитрат натрия, 0,01M фосфат натрия с pH, доведенным до 7,5 с использованием 0,1M NaOH.

Расход: 1,0 мл/мин.

Детектор: дифференциальный детектор показателя преломления (рефрактометр) Waters 410.

Программное обеспечение: Waters Millennium 32 v3.05.01.

Прибор калибровали с декстрановыми стандартами, охватывающим диапазон 342-401000 г/моль.

Образцы готовили разбавлением 0,1 г в 10 мл элюента и фильтрованием через PVDF мембрану с порами 0,45 микрона.

Объем пробы был 100 мкл.

Кроющая способность (коэффициент контрастности)

Кроющую способность измеряли в соответствии с BS 3900-D4.

По меньшей мере, 90% считали приемлемыми.

Измеренная кроющая способность не является не линейной по отношении к тому, как глаз чувствует кроющую способность. Так, небольшие различия в измеренной кроющей способности различимы глазом, как значительно большие различия.

Блеск

Блеск измеряли в соответствии с BS EN ISO 2813, BS 3900-D5.

Стойкость к мокрому истиранию

Стойкость к истиранию высушенной пленки измеряли в соответствии с BS EN ISO 11998, используя 200 циклов с модификацией, при которой потерю регистрировали как мг/см². Потеря меньше чем 6 мг/см² удаленной субстанции считали приемлемой.

Высокосдвиговая вязкость

Высокосдвиговую вязкость измеряли при 25°C с использованием ICI вискозиметра с конусом и плоскостью (доступен от Research Equipment London Ltd, London, TW2 5NX), работающего при 10000 с^-1.

Вязкость, измеренная прибором Rotothinner (Краска)

Вязкость средних значений измеряли при 25°C с использованием вискозиметра Rotothinner (доступен от Sheen Instruments Ltd, Kingston-upon-Thames, Surrey, UK), оснащенного стандартным дисковым ротором, вращающимся при около 562 об./мин, что эквивалентно скорости сдвига приблизительно 250 с^-1.

Размер частиц наполнителей

Размер частиц наполнителей измеряли с использованием Mastersizer в соответствии с ISO 13323 part 1&2.

Способ определения потребности в диспергаторе

В основе настоящего исследования лежит постепенное добавление диспергатора к водной дисперсии неорганического матирующего пигмента и нематирующих частиц наполнителя, пока измеряемая вязкость не достигнет минимального значения. Количество диспергатора, добавленного для достижения этой вязкости, выраженной как массовый % от нелетучих веществ диспергатора, в расчете на массу частиц, является потребностью в диспергаторе. Количество используемых компонентов дано в виде массового % от композиции.

Следующий способ использовали для определения потребности в диспергаторе:

1. В металлическую емкость с лаковым покрытием объемом 500 см³, снабженную для перемешивания скоростной мешалкой (HSD), оснащенной 40-50 миллиметровым лезвием, добавляют приблизительно 150 г воды. Точное количество воды будет зависеть от композиции.

2. Добавляют приблизительно от 50 до 65% масс. от ожидаемого конечного количества кандидатного диспергатора - может потребоваться предварительное титрование, чтобы провес
