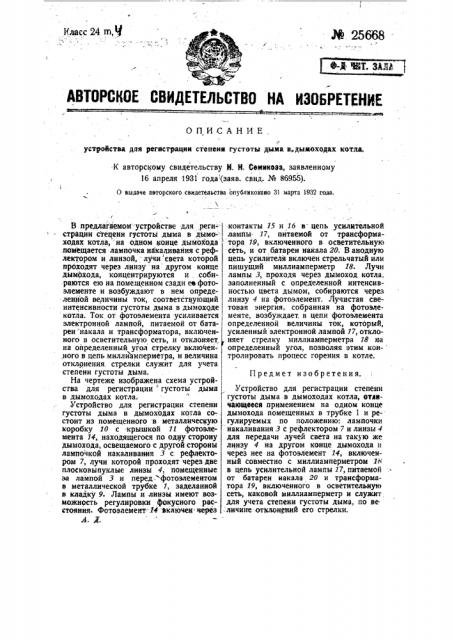

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ.

/ устройства для регистрации стененя густоты дыма в„дымоходах котла..К авторскому свидетельству H. Н. Семинвза, заявленному

16 апреля 1931 года (заяв. саид. № 86955).

О выдаче авторского свидетельства опубликовано 31 марта 1932 гада.

-контакты 15 и 76 в- цепь усилительной лампы- 17, питаемой от трансформатора 79, включенного в осветительную сеть, и от батареи накала 20. В анодную цепь усилителя включен стрельчатый или пишущий миллиамперметр 18. Лучи лампы 3, проходя через дымоход котла, заполненный с определенной интенсивностью цвета дымом, собираются через линзу 4 на фотоэлемент. Лучистая световая энергия, собранная на фотоэле менте, возб ждает, в цепи фотоэлемента электронной лампой, питаемой от бата- реи накала и трансформатора, включенного в осветительную сеть, и отклоняет на определенный угол стрелку включен-. ,ного в цепь мнллиамперметра, и величина отклонения. стрелки служит для учета степени густоты дыма.

На чертеже изображена схема устрой- ства для регистрации " густоты дыма в дымоходах котла;

Устройство для регистрации степени густоты дыма в дымоходах котла со-. стоит нз помещенного в металлическую коробку 10 с -крышкой 71 фотоэлемента 74, находящегося по одну сторону дымохода, освещаемого с другой стороны лампочкой накаливания 3 с рефлектором 7, лучи которой проходят через две плосковыпуклые линзы 4, помещенные за лампой 3 и перед. фотоэлементом в металлической трубке 7, заделанной в кладку 9. Лампы и линзы имеют возможность регулировки фокусного расстояния. Фотоэлемент-"14 включен- через

3. Д; у определенной величины ток, который, усиленный электронной лампой 77, отклоняет стрелку миллиамперметра 78 на определенный угол, позволяя этим контролировать процесс горения в котле.

Предмет изобретения.

В предлагаемом:устройстве для регистрации стецени густоты дыма в дымо-ходах котла, на одном конце дымохода помещается лампочка накаливания с рефлектором и линзой, "лечи света которой проходят через линзу на другом конце дымохода, концентрируются и . собираются ею на помещенном сзади ее фотоэлементе и возбуждают в нем определенной величины ток, соответствующий интенсивности густоты дыма в дымоходе котла. Ток от фотоэлемента усиливается

Устройство для регистрации степени густоты дыма.в дымоходах котла, QT4jIчающееся применением на одном конце дымохода помещенных в трубке 1 и регулируемых по положению: лампочки накаливания 3 с рефлектором 7 и линзы 4 для передачи лучей света на такую же линзу 4 на другом конце дымохода и через нее на фотоэлемент 14, включенный совместно с миллиамперметром 1ь в цепь усилительной лампы 17, питаемой от батареи накала 20 и трансформатора 19, включенного в осветительную сеть, каковой миллиамперметр и служит для учета степени густоты дыма, по ве. личине отклонений его стрелки. (К авторскому свидетелЫт -H. H. Семикоза М 25668;.„фФ.фф » -Р, . 1!
