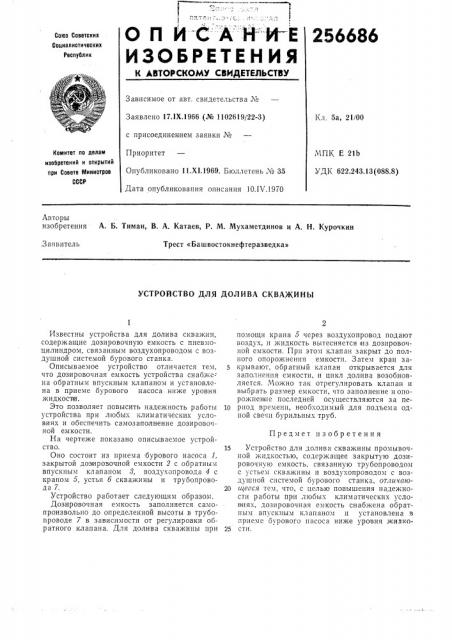

О П И С А Н -И Е

ИЗОБРЕТЕНИЯ

256686

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельств а ¹

Заявлено 17.IX.1966 (№ 1102619/22-3) Кл. 5а, 21/00 с присоединением заявки №

Приоритет

МПК Е 21Ь

УДК 622.243.13(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11.Х1.1969. Бюллетень ¹ 35

Дата опубликования описания 10.IV.1970

Anòîры изобретения А. Б. Тиман, В, А. Катаев, P. М. Мухаметдинов и А. Н. Курочкин,Заявитель

Трест «Башвостокнефтеразведка»

УСТРОЙСТВО ДЛЯ ДОЛИВА СКВАЖИНЫ

Предмет изобретения

Известны устройства для долива скважин, содержащие дозировочную емкость с пневмоцилиндром, связанным воздухопроводом с воздушной системой бурового станка.

Описываемое устройство отличается тем, что дозировочная емкость устройства снабжена обратным впускным клапаном и установлена в приеме бурового насоса ниже уровня ж идкос пи.

Это позволяет повысить надежность работы 10 устройства при любых климатических условиях и обеспечить самозаполнение дозировочной емкости.

На чертеже показано описываемое устройство. 15

Оно состоит из приема бурового насоса 1, закрытой доз ировочной емкости 2 с обратным впускным клапаном г, воздухопровода 4 с краном 5, устья б скважины и трубопровода 7. 20

Устройство работает следующим образом.

Дозировочная емкость заполняется самопроизвольно до определенной высоты в труоопроводе 7 в зависимости от регулировки обратного клапана. Для долива скважины при 25 помощи крана 5 через воздухопровод подают воздух, н жидкость вытесняется стз дозировочной емкости. При этом клапан закрыт до полного опорожнения емкости. Затем кран закрывают, обратный клапан открывается для заполнения емкости, и цикл долива возобновляется. Можно так отрегулировать клапан и выорать размер емкости, что заполнение и опорожнение последней осуществляются за период времени, необходимый для подъема одной свечи бурильных труб.

Устройство для долива скважины промывочной жидкостью, содержащее закрытую дозировочную емкость, связанную трубопроводом с устьем скважины и воздухопроводом с воздушной системой бурового станка, ог.гичаюи1ееея тем. что, с целью повышения надежности работы при любых климатических условиях, дозировочная емкость снабжена обратным впускным клапаном и установлена в приеме бурового пасоса ниже уровня жидкости.
