Система и способ для передачи в сигналах управляющей информации в сети мобильной связи

Система и способ для передачи в сигналах управляющей информации в сети мобильной связи

Иллюстрации

Показать все

Реферат

Притязание на приоритет

Данная заявка притязает на приоритет предварительной заявки на патент (США) № 61/320167, поданной 1 апреля 2010 года, озаглавленной "TPC Command Transmission in Carrier Aggregation", и предварительной заявки на патент (США) № 61/322190, поданной 8 апреля 2010 года, озаглавленной "Efficient Decoding Methods and Apparatus for Block Coded Messages with Know Subset of Bit Values", обе из которых полностью содержатся в данном документе по ссылке.

Область техники, к которой относится изобретение

Данное раскрытие относится, в общем, к беспроводной связи, а более конкретно, к управлению мощностью передачи мобильного терминала.

Уровень техники

Современные сети мобильной связи сталкиваются с постоянно растущей потребностью в услугах широкополосной связи при множестве условий радиосвязи. Некоторые технологии связи реагируют на эту потребность посредством использования расширенного радиочастотного спектра. Например, версия 8 стандарта долгосрочного развития 3GPP (LTE) использует полосу пропускания 20 МГц для несущих сигналов, но версия 10 предположительно должна использовать спектр 100 МГц или больше.

Поскольку обратная совместимость зачастую является требованием для сетей мобильной связи, сети, поддерживающие использование расширенных спектров, зачастую должны поддерживать устаревшие устройства, неспособные к распознаванию или использованию большей полосы пропускания. Необходимость поддерживать терминалы, имеющие диапазон различных характеристик, создает значительные трудности при управлении использованием ресурсов в этих сетях. Чтобы упрощать использование расширенных несущих спектров при одновременном поддержании обратной совместимости, определенные технологии связи, к примеру, LTE, используют схему "агрегирования несущих". В рамках этой схемы, устаревший терминал, который неспособен к использованию полноты расширенного несущего спектра, распознает расширенный спектр в качестве нескольких отдельных несущих спектров, называемых "компонентными несущими" (CC), которые имеют размер в соответствии с характеристиками устаревшего терминала. Между тем, терминалы текущего поколения должны иметь возможность использовать больший несущий спектр посредством агрегирования нескольких CC.

Тем не менее, использование нескольких отдельных несущих спектров может значительно усложнять конфигурацию и управление сетями. Например, если сеть пытается уведомлять мобильное устройство по неидеальному радиоканалу относительно того, что устройство диспетчеризовано использовать конкретную компонентную несущую, мобильное устройство может не принимать успешно уведомление. Даже если многие современные технологи связи предоставляют процедуры для устройства, чтобы запрашивать повторную передачу информации, которая не принята успешно, может быть трудным или невозможным для устройства определять то, что оно не принимает информацию диспетчеризации, если устройство не знает, какую информацию диспетчеризации можно ожидать. Кроме того, хотя устройство может просто сообщать относительно всей информации диспетчеризации, которую оно принимает, и тем самым давать возможность сети определять посредством логического вывода то, какую информацию диспетчеризации устройство не приняло, существенный объем ресурсов передачи сети расходуется излишне при такой передаче сигналов, когда мобильное устройство успешно принимает всю информацию диспетчеризации. Таким образом, нахождение эффективной схемы для передачи информации относительно диспетчеризации компонентных несущих (схемы, которая может приспосабливать и адаптироваться к ошибкам при передаче) может быть критически важным по отношению к производительности в сетях, которые поддерживают агрегирование несущих.

Сущность изобретения

В соответствии с настоящим раскрытием, существенно сокращаются или исключаются определенные недостатки и проблемы, связанные с мобильной связью. В частности, описываются определенные устройства и технологии для предоставления услуги мобильной связи.

В соответствии с одним вариантом осуществления настоящего раскрытия, способ декодирования кодированной информации, передаваемой по радиоканалу, включает в себя прием вектора кодированной информации, передаваемого посредством беспроводного терминала. Кодированная информация включает в себя кодированное представление некодированных информационных битов, которые кодированы с использованием кода Рида-Мюллера первого порядка. Способ также включает в себя формирование вектора значений преобразования посредством выполнения преобразования Адамара для принимаемого вектора и идентификацию поднабора значений преобразования на основе информации диспетчеризации, ассоциированной с беспроводным терминалом. Дополнительно, способ включает в себя выбор, из поднабора значений преобразования, одного из значений преобразования на основе абсолютной величины выбранного значения преобразования и определение оценки некодированных информационных битов на основе битовой последовательности, ассоциированной с выбранным значением преобразования. В соответствии с другим вариантом осуществления настоящего раскрытия, аппарат выполнен с возможностью реализовывать этот способ.

В соответствии с другим вариантом осуществления настоящего раскрытия, способ декодирования кодированной информации, передаваемой по радиоканалу, включает в себя прием вектора кодированной информации, передаваемого посредством беспроводного терминала. Кодированная информация включает в себя кодированное представление некодированных информационных битов, которые кодированы посредством кода Рида-Мюллера второго порядка. Способ также включает в себя определение множества гипотетических последовательностей, соответствующих первой группе некодированных информационных битов. Каждая гипотетическая последовательность включает в себя оценку для каждого из первой группы некодированных информационных битов. Дополнительно, способ включает в себя, для каждой гипотетической последовательности, умножение принимаемого вектора на покрывающий вектор, ассоциированный с соответствующей гипотетической последовательностью, чтобы получать модифицированный принимаемый вектор, и, для каждого модифицированного принимаемого вектора, формирование вектора значений преобразования посредством выполнения преобразования Адамара для модифицированного принимаемого вектора. Каждое из значений преобразования ассоциировано с одной или более оценок второй группы некодированных информационных битов. Способ также включает в себя идентификацию поднабора значений преобразования на основе информации диспетчеризации, ассоциированной с беспроводным терминалом, и выбор, из идентифицированного поднабора значений преобразования, одного из значений преобразования на основе абсолютной величины выбранного значения преобразования. Способ также включает в себя определение оценки некодированных информационных битов. Эта оценка включает в себя оценку первой группы некодированных информационных битов на основе гипотетической последовательности, ассоциированной с модифицированным вектором, используемым для того, чтобы формировать выбранное значение преобразования, и оценку второй группы некодированных информационных битов, ассоциированных с выбранным значением преобразования. В соответствии с другим вариантом осуществления настоящего раскрытия, аппарат выполнен с возможностью реализовывать этот способ.

Важные технические преимущества конкретных вариантов осуществления настоящего изобретения включают в себя уменьшение требуемого объема служебной информации для передачи управляющих сигналов в системах, поддерживающих агрегирование несущих. Конкретные варианты осуществления могут допускать ограничение объема управляющей и служебной информации, ассоциированного с агрегированием несущих, когда терминал не использует несколько компонентных несущих. Дополнительно, конкретные варианты осуществления могут иметь возможность предоставлять это снижение объема служебной информации с использованием надежной схемы передачи сигналов, которая может адаптироваться к ошибкам при передаче, которые могут нарушать релевантную передачу сигналов. Другие преимущества настоящего изобретения должны становиться легко очевидными для специалистов в данной области техники из нижеприведенных чертежей, описания и формулы изобретения. Кроме того, хотя выше перечислены конкретные преимущества, различные варианты осуществления могут включать в себя все, некоторые или ни одно из перечисленных преимуществ.

Краткое описание чертежей

Для более полного понимания настоящего изобретения и его преимуществ далее приводится ссылка на последующее описание, рассматриваемое вместе с чертежами, на которых:

Фиг.1 иллюстрирует несущий спектр для примерной системы связи, которая использует агрегирование несущих;

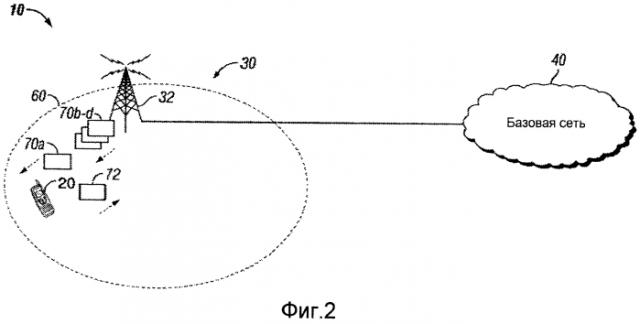

Фиг.2 иллюстрирует конкретный вариант осуществления системы мобильной связи, которая поддерживает агрегирование несущих;

Фиг.3A является таблицей, предоставляющей примерные параметры управления мощностью для варианта осуществления, в котором 2 компонентные несущие сконфигурированы, а пространственное пакетирование обратной связи не используется;

Фиг.3B является таблицей, предоставляющей примерные параметры управления мощностью для варианта осуществления, в котором 3 компонентные несущие сконфигурированы, а пространственное пакетирование обратной связи не используется;

Фиг.3С является таблицей, предоставляющей примерные параметры управления мощностью для варианта осуществления, в котором 4 компонентные несущие сконфигурированы, а пространственное пакетирование обратной связи не используется;

Фиг.3D является таблицей, предоставляющей примерные параметры управления мощностью для варианта осуществления, в котором 5 компонентных несущих сконфигурированы, а пространственное пакетирование обратной связи не используется;

Фиг.4 является таблицей покрывающих векторов, которые могут быть использованы для того, чтобы декодировать информацию в примерном варианте осуществления, использующем код Рида-Мюллера (32, 10);

Фиг.5 является таблицей, показывающей сравнение функциональной различных технологий декодирования, которые могут быть использованы для того, чтобы декодировать кодированную информацию обратной связи в примерном варианте осуществления, в котором 5 компонентных несущих сконфигурированы, а пространственное пакетирование обратной связи не используется;

Фиг.6 является блок-схемой, иллюстрирующей конкретный вариант осуществления беспроводного терминала, который может поддерживаться посредством системы мобильной связи;

Фиг.7 является блок-схемой последовательности операций способа, показывающей примерную работу конкретного варианта осуществления беспроводного терминала при выборе формата для управляющих сообщений восходящей линии связи;

Фиг.8 является блок-схемой последовательности операций способа, показывающей примерную работу конкретного варианта осуществления беспроводного терминала при определении уровня мощности передачи, на котором можно передавать управляющие сообщения восходящей линии связи;

Фиг.9 является блок-схемой, иллюстрирующей конкретный вариант осуществления сетевого узла, который может быть использован в системе мобильной связи;

Фиг.10 является блок-схемой последовательности операций способа, показывающей примерную работу сетевого узла при управлении уровнем мощности передачи беспроводного терминала; и

Фиг.11-12 являются блок-схемами последовательности операций способа, иллюстрирующими примерную работу конкретных вариантов осуществления сетевого узла при декодировании информации обратной связи, передаваемой посредством беспроводного терминала.

Подробное описание изобретения

Фиг.1 иллюстрирует несущий спектр для примерной системы связи, которая использует агрегирование несущих. Определенные усовершенствованные технологии связи основываются на агрегировании несущих, чтобы упрощать использование расширенного несущего спектра 110 в сетях, которые должны также поддерживать устаревшие терминалы, которые допускают использование только меньших несущих спектров. В соответствии со схемой агрегирования несущих, расширенный несущий спектр 110 может принимать для устаревшего терминала форму агрегированного спектра для нескольких несущих 100 (называемых "компонентными несущими" (CC)), каждая из которых имеет меньший спектр, который является совместимым с характеристиками устаревшего терминала. Терминалы текущего поколения, тем не менее, могут использовать большую часть расширенного спектра 110 посредством передачи или приема по нескольким из компонентных несущих 100.

В качестве одного примера, версия 8 стандарта связи долгосрочного развития (LTE) поддерживает несущий спектр, имеющий полосы пропускания до 20 МГц. Как результат, терминалы, сконфигурированные с возможностью поддерживать этот стандарт, могут быть ограничены использованием несущих, имеющих полосу пропускания, не превышающую 20 МГц. Тем не менее, чтобы предоставлять более высокую полную пропускную способность, версия 10 LTE предположительно должна поддерживать несущий спектр, имеющий полосу пропускания, превышающую 20 МГц. Как результат, будущие версии LTE используют агрегирование несущих для того, чтобы предоставлять совместимость спектра. При агрегировании несущих этот полный спектр будет принимать для терминала версии 8 форму агрегированного спектра из нескольких компонентных несущих, каждая из которых имеет меньший спектр (например, 20 МГц), совместимый с характеристиками терминала версии 8. Между тем, терминал версии 10 может иметь возможность полного использования этого расширенного несущего спектра 110 посредством одновременного использования нескольких компонентных несущих 100. Хотя нижеприведенное описание сфокусировано, в целях иллюстрации, на реализации описанных решений в LTE-сетях, описанные решения могут быть реализованы, с надлежащей модификацией, в любых подходящих технологиях связи.

Фиг.2 иллюстрирует систему 10 мобильной связи, которая предоставляет услугу связи для беспроводного терминала 20 с использованием схемы агрегирования несущих, к примеру, схемы, проиллюстрированной на фиг.1. Система 10 мобильной связи включает в себя сеть 30 доступа, которая предоставляет услуги связи для соты 60, ассоциированной с системой 10 мобильной связи, и базовую сеть 40, которая предоставляет транзитную доставку информации в системе 10 мобильной связи. Посредством использования технологий передачи сигналов, описанных в данном документе, конкретные варианты осуществления системы 10 мобильной связи могут предоставлять надежную схему обмена информацией диспетчеризации и настройками мощности между сетью 30 доступа и беспроводным терминалом 20 независимо от числа компонентных несущих, сконфигурированных для беспроводного терминала 20. Дополнительно, посредством использования сведений относительно компонентных несущих, на которых диспетчеризован беспроводной терминал 20, сеть 30 доступа может более эффективно декодировать обратную связь, передаваемую посредством беспроводного терминала 20, указывающую диспетчеризованные передачи, успешно принимаемые посредством беспроводного терминала 20. Следовательно, как дополнительно описано ниже, конкретные варианты осуществления системы 10 мобильной связи могут предоставлять надежные технологии с низким объемом служебной информации для управления использованием агрегирования несущих.

В общем, система 10 мобильной связи предоставляет услугу мобильной связи для одного или более беспроводных терминалов 20, работающих в соте 60, географической области, ассоциированной с системой 10 мобильной связи. Система 10 мобильной связи может поддерживать связь любого подходящего типа и/или в соответствии с любыми надлежащими стандартами связи, включающими в себя, но не только, любые стандарты связи из стандарта долгосрочного развития (LTE), стандарта общемировой совместимости широкополосного беспроводного доступа (WIMAX) и стандарта широкополосного множественного доступа с кодовым разделением каналов (WCDMA).

Беспроводной терминал 20 представляет любое устройство, допускающее обмен информацией в беспроводном режиме с системой 10 мобильной связи. Примеры беспроводного терминала 20 включают в себя традиционные устройства связи, к примеру, мобильные телефоны, персональные цифровые устройства (PDA), переносные компьютеры и любое другое портативное устройство связи, подходящее для использования в системе 10 связи. Например, в конкретных вариантах осуществления, беспроводной терминал 20 представляет экземпляр абонентского устройства (UE) LTE. Дополнительно, в конкретных вариантах осуществления, беспроводной терминал 20 также может представлять автоматизированное оборудование или устройства, оснащенные компонентами, подходящими для того, чтобы обеспечивать связь с системой 10 мобильной связи, такими как устройства в сети бытовой автоматизации. Например, беспроводной терминал 20 может представлять стиральную машину, печь, цифровое записывающее видеоустройство (DVR) или другие бытовые приборы, допускающие удаленное управление по системе 10 мобильной связи. Хотя фиг.2 иллюстрирует, для простоты, только один беспроводной терминал 20 и одну базовую станцию 32, система 10 мобильной связи может включать в себя любое подходящее число и конфигурацию базовых станций 32, допускающих обслуживание любого числа беспроводных терминалов 20, включающих в себя, в конкретных вариантах осуществления, беспроводные терминалы 20, имеющие различные характеристики относительно несущих спектров, которые они поддерживают.

Сеть 30 доступа обменивается данными в беспроводном режиме с беспроводными терминалами 20 и служит в качестве интерфейса между беспроводными терминалами 20 и базовой сетью 40. Сеть 30 доступа может представлять или включать в себя сеть радиодоступа и/или любые элементы, обеспечивающие предоставление радио- или эфирного интерфейса для базовой сети 40. Например, в проиллюстрированном варианте осуществления, сеть 30 доступа включает в себя одну или более базовых станций 32. Сеть 30 доступа также может включать в себя контроллеры базовой станции, серверы доступа, шлюзы и/или любые дополнительные компоненты, подходящие для управления радиоканалами, используемыми посредством базовой станции 32, аутентификации пользователей, управления передачами обслуживания между базовой станцией 32 и другими элементами радиодоступа и/или иного управления взаимодействием базовых станций 32 и сопряжением базовых станций 32 с базовой сетью 40.

Базовая станция 32 обменивается данными в беспроводном режиме с беспроводными терминалами 20, чтобы упрощать мобильную связь для беспроводных терминалов 20. Базовые станции 32 могут включать в себя любые надлежащие элементы, чтобы обмениваться данными с беспроводными терминалами 20 и служить средством связи беспроводных терминалов 20 с базовой сетью 40. Например, в зависимости от стандартов связи, поддерживаемых посредством сети 30 доступа и базовой сети 40, каждая базовая станция 32 может представлять или включать в себя базовую станцию, узел B (NodeB), усовершенствованный узел B (eNodeB), базовую радиостанцию (RBS), точку доступа или любой другой подходящий элемент, допускающий обмен данными с беспроводными терминалами 20 в беспроводном режиме.

Базовая сеть 40 маршрутизирует речь и/или данные, передаваемые посредством беспроводных терминалов 20 из сети 30 доступа в другие беспроводные терминалы 20 или в другие устройства связи, связанные с базовой сетью 40 через наземные подключения или через другие сети. Базовая сеть 40 может поддерживать надлежащие стандарты или технологии для маршрутизации этой связи. Например, в вариантах осуществления беспроводных терминалов 20, которые поддерживают LTE, базовая сеть 40 может представлять базовую сеть по стандарту развития архитектуры системы (SAE). Базовая сеть 40 также может обеспечивать агрегирование связи для передачи в сетях дальней связи, аутентификацию пользователей, управление вызовами, измерение использования для целей биллинга или другую функциональность, ассоциированную с предоставлением услуг связи. В общем, тем не менее, базовая сеть 40 может включать в себя любые компоненты, подходящие для маршрутизации и иной поддержки передачи речи и/или данных для беспроводных терминалов 20.

При работе, система 10 мобильной связи предоставляет услугу связи для беспроводного терминала 20. В качестве части этой услуги сеть 30 доступа обменивается данными в беспроводном режиме с беспроводным терминалом 20. Например, в проиллюстрированном варианте осуществления, базовая станция 32 сети 30 доступа устанавливает беспроводное подключение с беспроводным терминалом 20 для связи по радиочастотным (РЧ) каналам, и базовая сеть 40 транспортирует речь, данные, мультимедиа и/или другие типы информации между различными компонентами сети 30 доступа и между другими элементами системы 10 мобильной связи, такими как проводные устройства связи.

Чтобы увеличивать доступный спектр несущих, которые могут быть использованы для связи между беспроводным терминалом 20 и сетью 30 доступа, система 10 мобильной связи использует схему агрегирования несущих, в которой одна или более компонентных несущих сконфигурированы для использования в соте 60. В конкретных вариантах осуществления, эта конфигурация выполняется на полустатической основе. Число сконфигурированных компонентных несущих, а также полоса пропускания отдельных компонентных несущих могут отличаться для восходящей линии связи и нисходящей линии связи. Дополнительно, число компонентных несущих, сконфигурированных в соте, может отличаться от числа компонентных несущих, наблюдаемых посредством беспроводного терминала 20. Например, в конкретных вариантах осуществления, беспроводной терминал 20 может поддерживать больше компонентных несущих нисходящей линии связи, чем компонентных несущих восходящей линии связи, даже если сота 60 конфигурируется с идентичным числом компонентных несущих восходящей линии связи и нисходящей линии связи. В конкретных вариантах осуществления, беспроводной терминал 20 может первоначально подключаться к сети 30 доступа через базовую станцию 32 с использованием только одних компонентных несущих, и после подключения может предоставляться информация, указывающая компонентные несущие, в данный момент сконфигурированные для использования в соте 60

Чтобы исключать необходимость для беспроводного терминала 20 постоянно отслеживать все компонентные несущие, сконфигурированные для соты 60, элемент сети 30 доступа (предполагается как базовая станция 32 для целей этого примера) может обеспечивать активацию и деактивацию различных компонентных несущих, которые должны быть использованы посредством беспроводного терминала 20 в соте 60. Беспроводной терминал 20 затем может ограничивать свой мониторинг только этими компонентными несущими, сконфигурированными и активированными для беспроводного терминала 20. Например, в вариантах осуществления LTE версия 10, важная управляющая информация для компонентной несущей должна быть передана по физическому каналу управления нисходящей линии связи (PDCCH) и физическому совместно используемому каналу нисходящей линии связи (PDSCH), ассоциированным с этой компонентной несущей. При активации, беспроводной терминал 20 может ограничивать свой мониторинг PDCCH и PDSCH компонентными несущими, в данный момент активированными для беспроводного терминала 20, вместо принудительного отслеживания этих каналов на предмет всех компонентных несущих, сконфигурированных для использования в соте 60. В конкретных вариантах осуществления, активация может достигаться с использованием более быстрой передачи сигналов (например, передачи сигналов на уровне управления доступом к среде (MAC)), чем начальная конфигурация компонентных несущих, тем самым уменьшая количество времени и объем служебной информации, используемой для того, чтобы изменять число компонентных несущих, используемых посредством беспроводного терминала 20 в данное время. Например, после поступления больших объемов данных для беспроводного терминала 20 несколько компонентных несущих нисходящей линии связи могут быть активированы для беспроводного терминала 20 и затем использованы для того, чтобы передавать данные в беспроводной терминал 20. Эти избыточные компонентные несущие затем могут деактивироваться для беспроводного терминала 20, если не требуются, как только эти данные переданы в беспроводной терминал 20.

В конкретных вариантах осуществления, все, за исключением одной компонентной несущей в каждом направлении (упоминаемой здесь, по отдельности, как "первичная компонентная несущая нисходящей линии связи" и "первичная компонентная несущая восходящей линии связи", или совместно, как "первичная компонентная несущая") могут деактивироваться для беспроводного терминала 20, если не требуются. Следовательно, активация предоставляет возможность конфигурировать несколько компонентных несущих для беспроводного терминала 20, но активировать эти дополнительные компонентные несущие (упоминаемые здесь как "вторичные компонентные несущие") только при необходимости. Зачастую, беспроводной терминал 20 может иметь одну или немного активированных компонентных несущих, тем самым давая возможность беспроводному терминалу 20 использовать меньшую полосу пропускания приема и тем самым уменьшать расход питания аккумулятора.

Во многих усовершенствованных системах связи, диспетчеризация компонентных несущих выполняется через назначения в нисходящей линии связи, разрешения на диспетчеризацию в восходящей линии связи и/или другую информацию диспетчеризации, которая передается в сообщениях (представленных на фиг.2 посредством "управляющих сообщений 70 нисходящей линии связи"), отправленных в беспроводной терминал 20 по каналу управления нисходящей линии связи. Например, в варианте осуществления системы 10 мобильной связи, реализующей LTE, назначения в нисходящей линии связи должны передаваться в беспроводной терминал 20 в сообщениях с управляющей информацией нисходящей линии связи (DCI), передаваемых по PDCCH. Эта информация диспетчеризации указывает, что беспроводной терминал 20 диспетчеризован принимать передачу по нисходящей линии связи на конкретной компонентной несущей во время конкретного радиосубкадра. Например, в вариантах осуществления системы 10 мобильной связи, которые реализуют LTE, базовая станция 32 может передавать управляющее сообщение 70 нисходящей линии связи, которое включает в себя одно или более назначений диспетчеризации в нисходящей линии связи, указывающих, когда в текущем или последующем субкадре беспроводной терминал 20 диспетчеризован принимать передачу данных по физическому совместно используемом каналу нисходящей линии связи (PDSCH) на конкретной компонентной несущей или несущих.

Беспроводной терминал 20 определяет компонентную несущую, ассоциированную с принимаемой информацией диспетчеризации, либо на основе предварительно определенной взаимосвязи между компонентной несущей, на которой принята информация диспетчеризации (например, релевантная компонентная несущая может быть той же компонентной несущей, на которой информация диспетчеризации принята для назначения в нисходящей линии связи, или компонентной несущей восходящей линии связи, ассоциированной с этой компонентной несущей нисходящей линии связи для разрешений на диспетчеризацию в восходящей линии связи), либо на основе дополнительной информации, включенной в управляющее сообщение 70 нисходящей линии связи, которое идентифицирует релевантную компонентную несущую (к примеру, поля индикатора несущей (CIF) в вариантах осуществления LTE). В конкретных вариантах осуществления, применимый субкадр для информации диспетчеризации является тем же субкадром, в котором передается управляющее сообщение 70 нисходящей линии связи, или другим субкадром, идентифицированным посредством беспроводного терминала 20 на основе некоторой предварительно установленной взаимосвязи с субкадром, в котором передано управляющее сообщение 70 нисходящей линии связи.

В дополнение к информации диспетчеризации, управляющие сообщения 70 нисходящей линии связи могут содержать, в конкретных вариантах осуществления, параметры схемы модуляции и кодирования, параметры пространственного мультиплексирования и связанную с обратной связью информацию. Дополнительно, в конкретных вариантах осуществления, управляющие сообщения могут включать в себя параметры управления мощностью (например, команды управления мощностью передачи (TPC)), как пояснено дополнительно ниже. Эти параметры предоставляют информацию, указывающую, как беспроводной терминал 20 должен отвечать на управляющее сообщение 70 нисходящей линии связи или как беспроводной терминал 20 должен вести себя при использовании диспетчеризованного ресурса.

Во многих усовершенствованных технологиях связи, беспроводной терминал 20 предположительно должен отвечать на управляющее сообщение 70 нисходящей линии связи посредством указания того, принята успешно или нет передача(и) данных, диспетчеризованная посредством релевантного управляющего сообщения 70 нисходящей линии связи (включающая в себя как прием, так и декодирование релевантных передач без ошибки). Таким образом, в конкретных вариантах осуществления, беспроводной терминал 20 отвечает на обнаруженное управляющее сообщение 70 нисходящей линии связи посредством передачи управляющего сообщения 72 восходящей линии связи, которое включает в себя информацию обратной связи (например, биты обратной связи с подтверждением/отрицанием приема (ACK/NACK) гибридного автоматического запроса на повторную передачу (HARQ)), указывающую успешный прием или неудачный прием/неприем передачи, диспетчеризованной посредством этого управляющего сообщения 70 нисходящей линии связи. Тем не менее, когда агрегирование несущих реализуется в сети, в частности, в сети, поддерживающей устаревшие терминалы, неспособные использовать несколько компонентных несущих, конфигурация и передача управляющих сообщений 72 восходящей линии связи могут становиться намного более сложными. Передача обратной связи для значительного числа различных компонентных несущих может приводить к трате впустую ценных ресурсов передачи. Дополнительно, значительное увеличение числа возможной сценариев конфигурирования и диспетчеризации может создавать проблемы, если передача этой информации не надежна. Следовательно, конкретные варианты осуществления системы 10 мобильной связи реализуют определенные решения для улучшенной передачи управляющих сигналов в системах с агрегированием несущих.

В конкретных вариантах осуществления, беспроводной терминал 20 сконфигурирован посредством сети с возможностью выполнять запросы на диспетчеризацию (SR) с предварительно определенной частотой. Когда беспроводной терминал 20 должен возвращать биты в субкадре, который дает возможность запроса на диспетчеризацию, SR-бит (где, например, "1" может представлять положительный запрос на диспетчеризацию, и "0" может представлять отрицательный запрос на диспетчеризацию) может добавляться к битовым последовательностям обратной связи. Таким образом, управляющее сообщение 72 восходящей линии связи также может включать в себя SR-бит или другую форму запроса на диспетчеризацию в дополнение к битам обратной связи.

Выбор формата для управляющих сообщений восходящей линии связи

Если беспроводной терминал 20 имеет несколько компонентных несущих, активированных в конкретный момент, может быть необходимым для беспроводного терминала 20 предоставлять обратную связь относительно передач, диспетчеризованных на нескольких различных компонентных несущих сразу. В конкретных вариантах осуществления системы 10 мобильной связи, беспроводной терминал 20 может быть сконфигурирован с возможностью использовать одно управляющее сообщение 72 восходящей линии связи, чтобы подтверждать прием или неприем/ошибочный прием диспетчеризованной информации на всех диспетчеризованных компонентных несущих во время конкретного субкадра. Посредством такого объединения подтверждений приема, система 10 мобильной связи может уменьшать объем служебной информации, требуемый для таких подтверждений приема. Тем не менее, устаревшие терминалы, обслуживаемые посредством системы 10 мобильной связи, могут допускать использование (и, следовательно, подтверждение приема) только одной компонентной несущей. Как результат, может быть необходимым для системы 10 мобильной связи распознавать несколько форматов управляющего сообщения 72 восходящей линии связи, включающих в себя первый формат для устройств, допускающих использование только одной компонентной несущей, формат, который предоставляет обратную связь только для одной компонентной несущей (упоминается здесь как формат "с одной несущей" или "SC"), и второй формат, который может быть использован для того, чтобы передавать обратную связь для нескольких компонентных несущих (упоминается здесь как формат "с агрегированием несущих" или "CA").

В конкретных вариантах осуществления, второй формат представляет формат сообщений, который задает, в управляющем сообщении 72 восходящей линии связи, предварительно определенные местоположения для одного или более битов обратной связи, ассоциированных с каждой из компонентных несущих, в данный момент сконфигурированных для использования в соте 60. Конкретное число битов, передаваемое для каждой компонентной несущей, может варьироваться. Например, в конкретных вариантах осуществления, система 10 мобильной связи поддерживает схемы со многими входами и многими выходами (MIMO) и пространственно-разнесенной передачи и может избирательно использовать пространственное пакетирование обратной связи. В таких вариантах осуществления, беспроводной терминал 20 может быть сконфигурирован с возможностью использовать CA-формат, который предоставляет один бит обратной связи в расчете на сконфигурированную компонентную несущую, когда используется пространственное пакетирование обратной связи, и предоставляет два бита обратной связи в расчете на сконфигурированную компонентную несущую, когда не используется пространственное пакетирование. Например, если сота 60 в данный момент сконфигурирована с тремя компонентными несущими, этот CA-формат должен поддерживать три бита, когда пространственное пакетирование обратной связи используется, и шесть битов, когда пространственное пакетирование обратной связи не используется. Ненужные биты обратной связи (например, ассоциированные с компонентной несущей, для которой информация диспетчеризации не принята успешно, или ассоциированные с передачей одного кодового слова, которая требует только одного из выделенных двух битов обратной связи) могут задаваться равными фиксированному значению, например, "0" (NACK). В общем, тем не менее, CA-формат может указывать любым надлежащим способом то, принята или нет успешно диспетчеризованная информация для каждой из множества компонентных несущих посредством беспроводного терминала 20.

Вследствие дополнительного объема служебной информации, ассоциированного с использованием CA-формата, может быть желательным, чтобы терминалы, которые допускают использование нескольких компонентных несущих, также использовали SC-формат для управляющих сообщений 72 восходящей линии связи, если такие терминалы диспетчеризованы только на одной компонентной несущей (и, таким образом, должны предоставлять обратную связь только на одной компонентной несущей). Следовательно, в конкретных вариантах осуществления, беспроводной терминал 20 передает управляющие сообщения 72 восходящей линии связи в соответствии с SC-форматом при предоставлении обратной связи, связанной с передачей, которую беспроводной терминал 20 диспетчеризован принимать на одной компонентной несущей (например, первичной компонентной несущей), и в соответствии с CA-форматом при предоставлении обратной связи по пере
