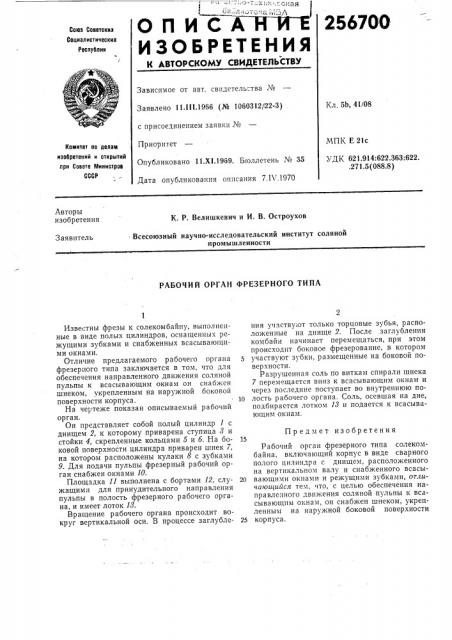

ОПИСА
ИЗОБРЕТЕНИЯ
25670О
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 11.Ill.1966 (№ 106031,2/22-3) Кл. 5Ь, 41/08 с присоединением заявки №
МПК Е 21с
УДК 621.914:622.363:622. .271,5(088.8) Приоритет
Опубликовано 11.Х!.1969. Бюллетень ¹ 35
Дата опубликования описания 7.11 .1970
Комитет ло делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
К. P. Велишкевич и И. В. Остроухов
Всесоюзный научно-исследовательский институт соляной промышленности
Заявитель
РАБОЧИЙ ОРГАН ФРЕЗЕРНОГО ТИПА
Известны фрезы к солекомбайну, выполненные в виде полых цилиндров, оснащенных режущими зубками и снабженных всасывающими окнами.
Отличие предлагаемого рабочего органа фрезерного типа заключается в том, что для обеспечения направленного движения соляной пульпы к всасывающим окнам он снабжен шнеком, укрепленным на наружной боковой поверхности корпуса.
На чертеже показан описываемый рабочий орган.
Он представляет собой полый цилиндр I c днищем 2, к которому приварена ступица 8 и стойки 4, скрепленные кольцами 5 и б. На боковой поверхности цилиндра приварен шнек 7, на котором расположены кулаки 8 с зубками
9. Для подачи пульпы фрезерный рабочий орган снабжен окнами 10.
Площадка 11 выполнена с бортами 12, служащими для принудительного направления пульпы в полость фрезерного рабочего органа, и имеет лоток И.
Вращение рабочего органа происходит вокруг вертикальной оси. В процессе заглубления участвуот только торцовые зубья, расположенные на днище 2. После заглубления комбайн начинает перемещаться, при этом происходит боковое фрезерование, в котором
5 участвуют зубки, размещенные на боковой поверхности.
Разрушенная соль по виткам спирали шнека
7 перемещается вниз к всасывающим окнам и через последние поступает во внутреннюю по10 лость рабочего органа. Соль, осевшая на дне, подбирается лотком 13 и подается к всасывающим окнам.
Предмет изобретения
Рабочий орган фрезерного типа солекомбайна, включающий корпус в виде сварного полого цилиндра с днищем, расположенного на вертикальном валу и снабженного всасы20 вающими окнами и режущими зубками, оттичающийся тем, что, с целью обеспечения направленного движения соляной пульпы к всасывающим окнам, он снабжен шнеком, укрепленным на наружной боковой поверхности
25 кор пуса.
256700
I !!1!)
1 !
I ! !
1
1 ! ! !
1
1
I!! !
1 !
1 (1
I!!, !
1 1
1! !!!
1
1
1 !
1:,!1
1 ! 1, 1 )1!
1 11
1 / !
1
11 ! 1
1 ! !
1 !! !!
1!
1
))
11 ! (1 !!1 !
1
1
) 1! !
I ! ! !
11
11
11 !!
11
11
I! !! !
1)
) 1
1 !
1 ! ! !!!
1 ! — !! ! !
11 ! I (1!
1 (!
7О
1!
1! — ! !!
1!
)
1 !
Ф
12
