Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к способу поддержки позиционирования беспроводного устройства в узле позиционирования, в беспроводном устройстве, в узле радиосети и в узле базовой сети системы беспроводной связи. Изобретение также относится к узлу позиционирования, беспроводному устройству, узлу радиосети и узлу базовой сети системы беспроводной связи.

УРОВЕНЬ ТЕХНИКИ

Универсальная система мобильной связи (UMTS) является одной из технологий мобильной связи третьего поколения, спроектированных на смену GSM. Стандарт долгосрочного развития (LTE) 3GPP является проектом в Партнерском проекте третьего поколения (3GPP) для того, чтобы совершенствовать UMTS-стандарт для приведения в соответствие с будущими требованиями с точки зрения улучшенных услуг, такими как более высокие скорости передачи данных, повышенная эффективность и пониженные затраты. Сеть универсального наземного радиодоступа (UTRAN) является сетью радиодоступа UMTS, и усовершенствованная UTRAN (E-UTRAN) является сетью радиодоступа LTE-системы. В E-UTRAN беспроводное устройство, такое как пользовательское оборудование (UE) 150, беспроводным образом подключается к базовой радиостанции (RBS) 110a, обычно называемой усовершенствованным узлом B (eNodeB), как проиллюстрировано на фиг. 1a. Каждый eNodeB 110a-c обслуживает одну или более областей, каждая из которых называется сотой 120a-c и подключается к базовой сети. В LTE eNodeB 110a-c подключаются к объекту 130 управления мобильностью (MME) в базовой сети. Узел позиционирования, также называемый сервером определения местоположения, в архитектуре плоскости управления на фиг. 1a подключается к MME 130. Узел позиционирования является физическим или логическим объектом, который управляет позиционированием для так называемого целевого устройства, т.е. беспроводного устройства, которое позиционируется, и находится в архитектуре плоскости управления, называемой усовершенствованным обслуживающим центром определения местоположения мобильных устройств (E-SMLC) 140. Как проиллюстрировано на фиг. 1a, E-SMLC 140 может быть отдельным сетевым узлом, но он также может представлять собой функциональность, интегрированную в некотором другом сетевом узле. В архитектуре пользовательской плоскости позиционирование является частью платформы защищенного определения местоположения в пользовательской плоскости (SUPL) (SLP). В дальнейшем в этом документе общий термин "беспроводное устройство" может представлять собой UE, переносной компьютер, небольшой радиоузел или базовую станцию, ретранслятор или датчик. UE может представлять собой мобильный телефон, устройство поискового вызова, гарнитуру, переносной компьютер и другие мобильные терминалы. Беспроводное устройство также может означать позиционируемое устройство или узел, в общем зачастую называемое целью услуги определения местоположения (LCS). Протокол позиционирования на основе LTE (LPP) и приложение к протоколу позиционирования на основе LTE (LPPa) являются протоколами, используемыми для выполнения позиционирования в архитектуре плоскости управления в LTE. LPP также используется в архитектуре пользовательской плоскости, хотя LPPa может быть использован для того, чтобы поддерживать позиционирование в пользовательской плоскости. Также могут быть LPP-расширения, например LPPe, которые могут быть включены в LPP-сообщения. При приеме запроса на позиционирование E-SMLC может запрашивать связанные с позиционированием параметры из eNodeB через LPPa. E-SMLC затем собирает и отправляет вспомогательные данные и запрос позиционирования в целевое беспроводное устройство, например UE, через LPP. Фиг. 1b-c иллюстрируют примерные архитектуры и протокольные решения системы позиционирования в LTE-сети. В решении для плоскости управления, проиллюстрированном на фиг. 1b, UE осуществляет связь с E-SMLC прозрачно через eNodeB и MME по LPP, и eNodeB осуществляет связь с E-SMLC прозрачно через MME по LPPa. Решение для пользовательской плоскости, проиллюстрированное на фиг. 1c, не основывается на LPPa-протоколе, хотя 3GPP предоставляет возможность межсетевого взаимодействия между архитектурами позиционирования в плоскости управления и пользовательской плоскости. SLP является узлом позиционирования для позиционирования в пользовательской плоскости аналогично E-SMLC для позиционирования в плоскости управления, и может быть или не быть интерфейса между двумя серверами позиционирования.

Позиционирование UE является процессом определения координат UE в пространстве. После того как координаты доступны, они могут преобразовываться в определенное место или местоположение. Функция преобразования и доставка информации местоположения по запросу являются частями услуги определения местоположения, которая требуется для базовых служб экстренной помощи. Услуги, которые дополнительно используют сведения о местоположении или которые основаны на сведениях о местоположении, чтобы предлагать клиентам некоторую дополнительную функциональность, упоминаются как привязанные к местоположению и основанные на местоположении услуги. Возможность идентификации географического местоположения беспроводного устройства в сети обеспечивает множество коммерческих и некоммерческих услуг, таких как помощь в навигации, социальные сети, привязанная к местоположению реклама и экстренные вызовы. Различные услуги могут иметь различные требования по точности позиционирования, обусловленные посредством варианта применения. Кроме того, требования по точности позиционирования для базовых служб экстренной помощи, заданных посредством регулятивных органов, существуют в некоторых странах. Примером такого регулятивного органа является Федеральная комиссия по связи, регулирующая область телекоммуникаций в Соединенных Штатах.

Во многих окружениях позиция беспроводного устройства может быть точно оценена посредством использования способов позиционирования на основе глобальной системы позиционирования (GPS). В настоящее время сети также зачастую могут помогать беспроводным устройствам повышать чувствительность приемника устройства и производительность запуска GPS, как, к примеру, в способе позиционирования Assisted-GPS (A-GPS, GPS с содействием). Приемные GPS- или A-GPS-устройства, тем не менее, не обязательно могут быть доступными во всех беспроводных устройствах. Кроме того, известно, что GPS зачастую дает сбои в окружениях внутри помещений и городских районах. Комплементарный способ наземного определения местоположения, называемый наблюдаемой разностью времен поступления сигналов (OTDOA), поэтому был стандартизирован посредством 3GPP. В дополнение к OTDOA, LTE-стандарт также специфицирует поддержку способов, процедур и сигнализации для усовершенствованного идентификатора соты (E-CID) и позиционирования на основе глобальной навигационной спутниковой системы с содействием (A-GNSS). В будущем разность времен поступления сигналов в восходящей линии связи (UTDOA) также может быть стандартизирована для LTE.

E-CID-ПОЗИЦИОНИРОВАНИЕ

В E-CID задействованы следующие источники информации о позиции: идентификатор соты (CID) и соответствующее географическое описание обслуживающей соты, временное опережение (TA) обслуживающей соты, CID и соответствующие измерения сигнала сот (до 32 сот в LTE, включая обслуживающую соту), а также измерения на основе угла поступления сигналов (AoA). Следующие измерения UE могут быть использованы для E-CID в LTE: индикатор интенсивности принимаемого сигнала (RSSI), мощность принимаемого опорного сигнала (RSRP), качество принимаемого опорного сигнала (RSRQ) и разность времен приема-передачи (Rx-Tx) UE в E-UTRA-несущей. E-UTRAN-измерения, доступные для E-CID, являются разностью Rx-Tx-времен eNodeB, при этом TA тип 1 соответствует (разности Rx-Tx-времен eNodeB)+(разность Rx-Tx-времен UE), TA тип 2 соответствует разности Rx-Tx-времен eNodeB и AoA в восходящей линии связи (UL). Rx-Tx-измерения UE типично используются для обслуживающей соты, и, например, RSRP и RSRQ, а также AoA могут быть использованы для всех сот и также могут осуществляться на частоте, отличающейся от частоты обслуживающей соты.

E-CID-измерения UE сообщаются посредством UE на сервер позиционирования по LPP, и E-UTRAN E-CID-измерения сообщаются посредством eNodeB в узел позиционирования по LPPa.

OTDOA-ПОЗИЦИОНИРОВАНИЕ

В OTDOA беспроводное устройство, к примеру UE, измеряет временные разности для опорных сигналов нисходящей линии связи, принимаемых из множества различных местоположений. Для каждой измеренной соседней соты UE измеряет разность времен поступления опорных сигналов (RSTD), которая является относительной временной разностью между соседней сотой и опорной сотой. Как проиллюстрировано на фиг. 2, оценка позиции UE затем находится в качестве пересечения 230 гипербол 240, соответствующих измеренным RSTD. По меньшей мере три измерения из географически рассеянных RBS 210a-c с хорошей геометрией необходимы для того, чтобы находить решения двух координат UE. Чтобы находить позицию, необходимы точные сведения о местоположениях передатчиков и сдвигов по времени передачи. Вычисления позиции могут осуществляться, например, посредством узла позиционирования, такого как E-SMLC или SLP в LTE, или посредством UE. Первый подход соответствует режиму позиционирования с содействием UE, а второй соответствует режиму позиционирования на основе UE.

В дуплексе с частотным разделением каналов (FDD) UTRAN измерение SFN-SFN тип 2 (SFN означает номер системного кадра), выполняемое посредством UE, используется для способа OTDOA-позиционирования. Это измерение является относительной временной разностью между сотой j и сотой i на основе первичного общего пилотного канала (CPICH) из соты j и соты i. Сообщаемый UE SFN-SFN тип 2 используется посредством сети, чтобы оценивать позицию UE. OTDOA и другие способы позиционирования, к примеру E-CID, должны быть использованы также для экстренных вызовов. Следовательно, время отклика этих измерений должно быть максимально возможно низким, чтобы удовлетворять требованиям по экстренным вызовам.

ОПОРНЫЕ СИГНАЛЫ ПОЗИЦИОНИРОВАНИЯ

Чтобы предоставлять позиционирование в LTE и упрощать измерения при позиционировании надлежащего качества и для достаточного числа различных местоположений, введены новые физические сигналы, выделенные для позиционирования, к примеру опорные сигналы позиционирования (PRS), и указаны субкадры позиционирования с низкими помехами в 3GPP. PRS передаются из одного антенного порта согласно предварительно заданному шаблону, как подробнее описано ниже.

Сдвиг частоты, который является функцией от физического идентификатора соты (PCI), может применяться к указанным PRS-шаблонам, чтобы формировать ортогональные шаблоны и моделировать эффективное многократное использование частот в шесть (R6), что позволяет значительно уменьшать помехи от соседних сот для измеренных PRS и тем самым улучшать измерения при позиционировании. Даже если PRS специально предназначены для измерений местоположения и, в целом, отличаются лучшим качеством сигнала, чем другие опорные сигналы, стандарт не предписывает использование PRS. Другие опорные сигналы, например характерные для соты опорные сигналы (CRS), также могут использоваться для измерений при позиционировании.

PRS передаются в предварительно заданных субкадрах позиционирования, сгруппированных посредством числа N_prs последовательных субкадров, т.е. одного события позиционирования, как проиллюстрировано на фиг. 3. События позиционирования возникают периодически с определенной периодичностью в N субкадров, соответствующей временному интервалу T_prs между двумя событиями позиционирования. Стандартизированные временные интервалы T_prs составляют 160, 320, 640 и 1280 мс, и число N_prs последовательных субкадров составляет 1, 2, 4 и 6.

ОБЩИЕ ВОЗМОЖНОСТИ РАДИОДОСТУПА UE

Параметры возможностей радиодоступа UE, которые в настоящее время специфицированы в технических спецификациях TS 3GPP 36.306, содержат:

- ue-Category (категория UE), который указывает, например, максимальное число поддерживаемых уровней для пространственного мультиплексирования в нисходящей линии связи;

- Радиочастотные (RF) параметры, к примеру, supportedBandListEUTRA (список поддерживаемых полос EUTRA), который задает то, какие именно полосы E-UTRA RF-частот поддерживаются посредством UE. Для каждой полосы частот указывается поддержка только либо для полудуплексного режима, либо для дуплексного режима. Для дуплекса с временным разделением каналов (TDD) указание полудуплексного режима не является применимым;

- Параметры измерения, такие как interFreqNeedForGaps (необходимость перерывов для межчастотного режима) и interRAT-NeedForGaps (необходимость перерывов для режима между RAT). Эти параметры задают для каждой поддерживаемой полосы E-UTRA-частот то, требуются или нет перерывы на измерения, чтобы выполнять измерения для других поддерживаемых полос E-UTRA-радиочастот и для каждой поддерживаемой комбинации RAT/полос;

- Параметры между RAT, которые используются, например, для указания относительно списков поддерживаемых полос частот для UTRA FDD, UTRA TDD, GSM/EDGE-радиосети (GERAN);

- Общие параметры, к примеру accessStratumRelease (версия уровня доступа), который задает версию технических требований E-UTRA уровень 1, 2 и 3, поддерживаемых посредством UE, например Rel-8 и Rel-9, и deviceType (тип устройства), который задает то, извлекает или нет устройство выгоду из оптимизации расхода питания аккумулятора на основе NW;

- Параметры указания близости закрытой абонентской группы (CSG), к примеру intraFreqProximityIndication (указание близости внутричастотной соты), interFreqProximityIndication (указание близости межчастотной соты) и utran-ProximityIndication (указание близости соты UTRAN), которые задают то, поддерживает или нет UE указание близости в сотах RAT (E-UTRAN или UTRAN), содержащихся в белом списке CSG UE. Указание, таким образом, используется для того, чтобы информировать относительно того, может или нет UE сообщать о том, что оно входит или выходит из близости соты, включенной в ее белый список CSG, при этом белый список CSG может быть либо введен вручную через интерфейс UE, либо автономно обнаружен посредством UE;

- Параметры обнаружения системной информации (SI) соседних сот, к примеру intraFreqSI-AcquisitionForHO (обнаружение SI внутричастотной соты о хэндовере), interFreqSI-AcquisitionForHO (обнаружение SI межчастотной соты о хэндовере), utran-SI-AcquisitionForHO (обнаружение SI соты UTRAN о хэндовере), которые задают то, поддерживает или нет UE обнаружение соответствующей информации из соседней внутричастотной соты, посредством считывания SI соседней соты с использованием автономных перерывов и сообщения полученной информации в сеть.

Текущие заданные возможности радиодоступа UE и отсутствие доступности ассоциированной информации в сети и, особенно, в узле позиционирования, оказывают негативное влияние на требования по измерениям при позиционировании и на производительность позиционирования и приводят к необязательным операциям и процедурам, выполняемым посредством сети.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Соответственно, цель заключается в том, чтобы устранить некоторые вышеуказанные проблемы и недостатки и передавать возможности радиодоступа, ассоциированные с беспроводным устройством, такие как возможности радиодоступа UE, описанные ранее, и/или информацию о возможностях узла радиосети в узел позиционирования, давая возможность узлу позиционирования использовать любой или оба из этих видов принимаемой информации о возможностях для поддержки позиционирования.

Эта и другие цели достигаются посредством способов, беспроводного устройства и узлов согласно независимым пунктам формулы изобретения и посредством вариантов осуществления согласно зависимым пунктам формулы изобретения.

В соответствии с вариантом осуществления предоставляется способ в узле позиционирования системы беспроводной связи для поддержки позиционирования беспроводного устройства. Способ содержит прием по меньшей мере одного из следующего: информации о возможностях радиодоступа, ассоциированной с беспроводным устройством; и информации о возможностях, ассоциированной с узлом радиосети, из упомянутого узла радиосети. Способ также содержит поддержку позиционирования беспроводного устройства на основе принимаемой информации о возможностях радиодоступа, ассоциированной с беспроводным устройством, и/или информации о возможностях, ассоциированной с узлом радиосети.

В соответствии с другим вариантом осуществления предоставляется способ в беспроводном устройстве системы беспроводной связи для поддержки позиционирования беспроводного устройства. Позиционирование управляется посредством узла позиционирования. Способ содержит передачу информации о возможностях радиодоступа, ассоциированной с беспроводным устройством, в узел позиционирования.

В соответствии с еще одним другим вариантом осуществления предоставляется способ в узле радиосети системы беспроводной связи для поддержки позиционирования беспроводного устройства, управляемого посредством узла радиосети. Позиционирование управляется посредством узла позиционирования, подключенного к узлу радиосети. Способ содержит передачу по меньшей мере одного из следующего в узел позиционирования: информации о возможностях радиодоступа, ассоциированной с беспроводным устройством, и информации о возможностях, ассоциированной с узлом радиосети.

В соответствии с дополнительным вариантом осуществления предоставляется способ в узле базовой сети системы беспроводной связи для поддержки позиционирования беспроводного устройства, ассоциированного с узлом базовой сети. Позиционирование управляется посредством узла позиционирования, подключенного к узлу базовой сети. Способ содержит передачу информации о возможностях радиодоступа, ассоциированной с беспроводным устройством, в узел позиционирования.

В соответствии с другим вариантом осуществления предоставляется узел позиционирования для системы беспроводной связи. Узел позиционирования содержит приемный модуль, выполненный, чтобы принимать по меньшей мере одно из следующего: информации о возможностях радиодоступа, ассоциированной с беспроводным устройством; и информации о возможностях, ассоциированной с узлом радиосети, из упомянутого узла радиосети. Узел позиционирования также содержит модуль поддержки позиционирования, выполненный, чтобы поддерживать позиционирование беспроводного устройства на основе принимаемой по меньшей мере одной из информации о возможностях радиодоступа, ассоциированной с беспроводным устройством, и информации о возможностях, ассоциированной с узлом радиосети.

В соответствии с еще одним другим вариантом осуществления предоставляется беспроводное устройство для системы беспроводной связи. Беспроводное устройство сконфигурировано, чтобы поддерживать позиционирование, управляемое посредством узла позиционирования, и содержит передающий модуль, выполненный, чтобы передавать информацию о возможностях радиодоступа, ассоциированную с беспроводным устройством, в узел позиционирования.

В дополнительном варианте осуществления предоставляется узел радиосети для системы беспроводной связи. Узел радиосети сконфигурирован, чтобы поддерживать позиционирование беспроводного устройства, управляемого посредством узла радиосети. Позиционирование управляется посредством узла позиционирования, подключаемого к узлу радиосети. Узел радиосети содержит передающий модуль, выполненный, чтобы передавать по меньшей мере одно из следующего в узел позиционирования: информации о возможностях радиодоступа, ассоциированной с беспроводным устройством, и информации о возможностях, ассоциированной с узлом радиосети.

В другом варианте осуществления предоставляется узел базовой сети для системы беспроводной связи. Узел базовой сети сконфигурирован, чтобы поддерживать позиционирование беспроводного устройства, ассоциированного с узлом базовой сети. Позиционирование управляется посредством узла позиционирования, подключаемого к узлу базовой сети. Узел базовой сети содержит передающий модуль, выполненный, чтобы передавать информацию о возможностях радиодоступа, ассоциированную с беспроводным устройством, в узел позиционирования.

Преимущество конкретных вариантов осуществления состоит в том, что повышается точность позиционирования целевого беспроводного устройства и/или производительность измерений при позиционировании.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1a является блок-схемой, схематично иллюстрирующей традиционную систему беспроводной связи.

Фиг. 1b-1c являются блок-схемами, схематично иллюстрирующими связанные с позиционированием объекты и протоколы в LTE.

Фиг. 2 является блок-схемой, иллюстрирующей принцип OTDOA.

Фиг. 3 иллюстрирует распределение субкадра позиционирования во времени для соты.

Фиг. 4a-c являются схемами последовательности сигналов, иллюстрирующими различные случаи передачи информации о возможностях между узлами в сети.

Фиг. 4d-g иллюстрируют информационные элементы, заданные в 3GPP.

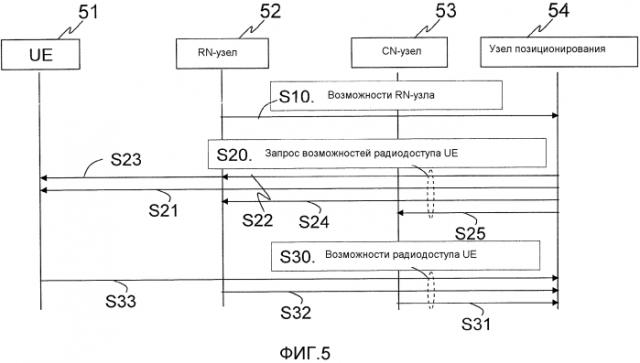

Фиг. 5 является схемой последовательности сигналов, схематично иллюстрирующей сигнализацию согласно вариантам осуществления изобретения.

Фиг. 6 является блок-схемой последовательности операций способа в узле позиционирования согласно вариантам осуществления.

Фиг. 7 является блок-схемой последовательности операций способа в беспроводном устройстве согласно вариантам осуществления.

Фиг. 8 является блок-схемой последовательности операций способа в узле радиосети согласно вариантам осуществления.

Фиг. 9 является блок-схемой последовательности операций способа в узле базовой сети согласно вариантам осуществления.

Фиг. 10a-d являются блок-схемами, иллюстрирующими беспроводное устройство и сетевые узлы согласно вариантам осуществления.

ПОДРОБНОЕ ОПИСАНИЕ

Далее, подробнее описываются различные аспекты со ссылками на конкретные варианты осуществления и на прилагаемые чертежи. В целях пояснения, а не ограничения изложены конкретные подробности, такие как конкретные сценарии и технологии, чтобы предоставлять полное понимание различных вариантов осуществления. Тем не менее, также могут существовать другие варианты осуществления, которые отступают от этих конкретных подробностей.

Кроме того, специалисты в данной области техники должны принимать во внимание, что хотя варианты осуществления главным образом описываются в форме способов и узлов, они также могут быть осуществлены в компьютерном программном продукте, а также в системе, содержащей вычислительный процессор и запоминающее устройство, соединенное с процессором, при этом запоминающее устройство кодируется с помощью одной или более программ, которые могут осуществлять этапы способа, раскрытые в данном документе.

Варианты осуществления описаны в данном документе посредством ссылки на конкретные примерные сценарии. Конкретные аспекты описываются в неограничивающем общем контексте относительно позиционирования в LTE-системе и относительно UE в качестве целевого устройства для позиционирования. Тем не менее, следует отметить, что варианты осуществления также могут применяться к другим типам сетей радиодоступа с поддержкой позиционирования и к другим типам целевых устройств для позиционирования, таким как небольшие RBS или ретрансляторы.

Данное изобретение относится к процедурам и сигнализации для повышения осведомленности относительно возможностей UE и узла радиосети в узле позиционирования, чтобы повышать производительность позиционирования в существующих и будущих беспроводных сетях, а также обеспечивать согласованную конфигурацию сеанса измерения при позиционировании и передачи соответствующих вспомогательных данных, например, в LTE.

В вариантах осуществления проблема создания вспомогательных данных в E-SMLC в LTE версии 9 технических спецификаций 3GPP при отсутствии сведений о возможностях радиодоступа UE или возможностях узла радиосети устраняется посредством решения на основе следующих частей:

1. Сигнализация стандартизированной информации о возможностях радиодоступа UE в узел позиционирования из различных возможных источников;

2. Сигнализация информации о возможностях UE, связанной с режимом с множеством несущих и агрегированием несущих, в узел позиционирования из различных возможных источников;

3. Сигнализация информации о возможностях узла радиосети в узел позиционирования;

4. Способы и процедуры в узле позиционирования, задействующем вышеописанную сигнализацию и использующем полученную информацию о возможностях;

5. Способы и процедуры в узле радиосети, использующем информацию о возможностях радиодоступа UE, чтобы упрощать измерения при позиционировании;

6. Способы и процедуры для повышения производительности позиционирования в гетерогенных сетях;

7. Способы и процедуры для того, чтобы улучшать энергосбережение в UE и узлах радиосети посредством оптимизации конфигурации позиционирования при использовании информации о возможностях, сигнализируемой, как описано выше;

8. Аппаратура, сконфигурированная, чтобы осуществлять вышеприведенную сигнализацию, способы и процедуры.

Если не указано в явной форме, сигнализация между двумя узлами подразумевает либо сигнализацию по прямым физическим линиям связи, либо сигнализацию по логическим линиям связи, например, задействующую протоколы верхнего уровня, такие как LPP или LPPa, описанные выше.

Параметры возможностей радиодоступа UE, которые в настоящее время указываются в технических спецификациях TS 3GPP 36.306 и которые перечисляются в разделе "Уровень техники", сигнализируются, как задано в 3GPP TS 36.331. Передача возможностей радиодоступа UE, проиллюстрированных в схеме последовательности сигналов на фиг. 4a, инициируется посредством E-UTRAN 41 для UE 40 в состоянии RRC_CONNECTED (ПОДКЛЮЧЕНО по RRC), когда сети требуется дополнительная информация о возможностях радиодоступа UE. E-UTRAN 41 отправляет сообщение UECapabilityEnquiry (запрос возможностей UE) на S1, и UE 40 возвращает UECapabilityInformation (информация о возможностях UE) на S2. Если UE изменяет свои возможности радиодоступа E-UTRAN, UE должно запрашивать верхние уровни, чтобы инициировать необходимые NAS-процедуры, которые должны приводить к обновлению возможностей радиодоступа UE, с использованием нового подключения по протоколу управления радиоресурсами (RRC).

Возможности радиодоступа UE не предоставляются непосредственно из одного узла базовой сети (CN) в другой. Они выгружаются в MME, когда E-UTRAN запрашивает информацию о возможностях радиодоступа UE из UE. Чтобы избежать передачи информации о возможностях при каждом переходе из состояния бездействия (когда отсутствует сигнальное NAS-соединение между UE и сетью, и UE выполняет выбор/повторный выбор соты и выбор наземной сети мобильной связи общего пользования (PLMN)) в подключенное состояние, MME сохраняет информацию о возможностях радиодоступа UE в течение состояния бездействия. Кроме того, если информация доступна, MME должен отправлять самую актуальную информацию о возможностях радиодоступа UE в E-UTRAN в сообщении INITIAL CONTEXT SETUP REQUEST (запрос на установление начального контекста) по S1-интерфейсу, если UE не выполняет процедуру присоединения или процедуру обновления зоны отслеживания (TAU) для первого TAU после GERAN/UTRAN-присоединения или для обновления возможностей радиодоступа UE. В последних случаях MME должен удалять или отмечать в качестве удаленной любую информацию о возможностях радиодоступа UE, которую он сохраняет. Если UE выполняет запрос на предоставление услуг или другую процедуру и MME не имеет доступной информации о возможностях радиодоступа UE или помечает информацию о возможностях радиодоступа UE в качестве удаленной, то MME отправляет сообщение INITIAL CONTEXT SETUP REQUEST по S1-интерфейсу в E-UTRAN при отсутствии какой-либо информации о возможностях радиодоступа UE в нем. Это инициирует запрос от E-UTRAN информации о возможностях радиодоступа UE из UE и выгрузку ее в MME в сообщении UE CAPABILITY INFO INDICATION (указание информации о возможностях UE) по S1-интерфейсу.

Следовательно, стандартизированные возможности радиодоступа UE известны для MME и для eNodeB, но они не известны для узла позиционирования. Единственные возможности UE, которые передаются в узел позиционирования согласно предшествующему уровню техники, являются возможностями позиционирования UE, как описано ниже.

ПЕРЕДАЧА ВОЗМОЖНОСТЕЙ ПОЗИЦИОНИРОВАНИЯ UE ИЗ MME В УЗЕЛ ПОЗИЦИОНИРОВАНИЯ

SLs является интерфейсом между MME и E-SMLC узла позиционирования. SLs-интерфейс используется для того, чтобы передавать сообщения по протоколу приложений для услуг определения местоположения (LCS-AP) между двумя узлами. Модуль инициирования процедуры запроса на предоставление услуг определения местоположения, который может представлять собой MME, отправляет сообщение запроса на определение местоположения в E-SMLC, ассоциированный с текущей обслуживающей сотой для целевого UE, и запускает таймер T3x01. Сообщение запроса на определение местоположения содержит в числе прочего необязательный элемент "возможности позиционирования UE". Когда возможности позиционирования UE являются неизвестными, E-SMLC может запрашивать их через LPP.

Возможности позиционирования UE предоставляют информацию относительно LCS-возможностей целевого UE и содержат только один информационный элемент - поддержка LPP, который является обязательным двоичным индикатором. Если этот индикатор задается как ИСТИНА, это означает то, что LPP поддерживается посредством UE.

Если оценка местоположения запрашивается и затем получается, то E-SMLC должен возвращать ответ по определению местоположения согласно LCS-AP в модуль инициирования запроса на определение местоположения. Если вместо этого вспомогательные данные для UE запрашиваются из E-SMLC, например в случае позиционирования на основе UE, и E-SMLC может успешно передавать их в UE, то E-SMLC должен возвращать ответ по определению местоположения согласно LCS-AP в модуль инициирования запроса на определение местоположения, который может представлять собой MME. Это сообщение не должно содержать параметры, поскольку отсутствие параметра причины сбоя LCS в этом случае подразумевает, что передача завершена удачно. Если MME принимает ответ по определению местоположения согласно LCS-AP для соответствующего сообщения с запросом, то MME должен останавливать таймер T3x01.

В случае неудачной операции сообщение с ответом по определению местоположения согласно LCS-AP должно содержать поле причины сбоя LCS. После приема такого ответного сообщения MME также останавливает таймер T3x01. В случае истечения таймера T3x01 MME должен прерывать процедуру, высвобождать все ресурсы, выделяемые для этой процедуры запроса на определение местоположения, и уведомлять узел, который инициирует запрос на определение местоположения, об ошибке.

ПРОЦЕДУРЫ LPP-ПОЗИЦИОНИРОВАНИЯ ДЛЯ ОБМЕНА ДАННЫМИ О ВОЗМОЖНОСТЯХ ПОЗИЦИОНИРОВАНИЯ

Передача возможностей в архитектуре LTE-позиционирования поддерживается в LPP. Схема последовательности сигналов на фиг. 4b иллюстрирует процедуру передачи возможностей по LPP, задействующую запрос (S5. RequestCapabilities (запрос возможностей)), отправленный из сервера 43 позиционирования в целевое устройство 42 для позиционирования, и ответ (S6. ProvideCapabilities (предоставление возможностей)), отправленный из цели 42 на запрашивающий сервер 43. Схема последовательности сигналов на фиг. 4c иллюстрирует процедуру указания возможностей по LPP, используемую посредством цели 42 для того, чтобы предоставлять незапрошенные возможности на сервер 43. Процедуры LPP не обязательно должны осуществляться в каком-либо фиксированном порядке, например, целевое устройство может передавать информацию о возможностях на сервер в любое время, если еще этого не выполнено.

На обоих фиг. 4b и 4c возможности передаются из цели 42 на сервер 43. В решении для плоскости управления 3GPP беспроводное устройство, например UE, является целевым устройством, и E-SMLC является сервером. В решении для пользовательской плоскости терминал с поддержкой SUPL (SET) является целевым устройством, и SLP является сервером. Запрос возможностей UE из E-SMLC или доставка возможностей E-SMLC в UE не поддерживается в текущем стандарте. Кроме того, процедура передачи возможностей позиционирования, описанная выше, в настоящее время не применяется к E-CID-позиционированию в восходящей линии связи.

Когда целевое устройство принимает сообщение RequestCapabilities, оно должно включить в ответ возможности устройства для каждого способа, включенного в запрос возможностей, и доставить ответ на нижние уровни для передачи. Если тип сообщений является LPP, RequestCapabilities и часть запрашиваемой информации не поддерживается, цель возвращает любую информацию, которая может предоставляться при обычном ответе.

Информационные элементы в сообщении RequestCapabilities перечисляются на фиг. 4d. Список содержит RequestCapabilities для A-GNSS, OTDOA и ECID, а также commonIEsRequestCapabilities (запрос возможностей для общих информационных элементов) и EPDU RequestCapabilities, где EPDU означает внешнюю протокольную единицу данных. Информационные элементы OTDOA и ECID RequestCapabilities в настоящее время задаются в качестве пустых последовательностей. Информационный элемент commonIEsRequestCapabilities предоставляется для будущего расширения. EPDU RequestCapabilities задаются как EPDU-последовательность, содержащая информационные элементы, которые задаются внешне для LPP посредством других организаций.

Информационные элементы в сообщении ProvideCapabilities перечисляются на фиг. 4f. Сообщение имеет аналогичную структуру, аналогичную структуре сообщения RequestCapabilities. В текущем стандарте, для OTDOA, цель может информировать сервер относительно поддерживаемого режима позиционирования. Только позиционирование с содействием UE поддерживается, как проиллюстрировано на фиг. 4e, подробно показывающей информационный элемент OTDOA ProvideCapabilities. В E-CID цель может информировать относительно поддерживаемых E-CID-измерений, например мощности принимаемого опорного сигнала (RSRP), качестве принимаемого опорного сигнала (RSRQ) и разности времен приема-передачи UE, как проиллюстрировано на фиг. 4g, подробно показывающей информационный элемент ECID ProvideCapabilities.

ВОЗМОЖНОСТИ ПОЗИЦИОНИРОВАНИЯ ENODEB

Передача возможностей позиционирования eNodeB в узел позиционирования в настоящее время не поддерживается в стандарте, и в LPPa отсутствуют элементы возможностей. Тем не менее, возможности eNodeB могут быть переданы через O&M.

ПРИНЦИП РЕЖИМА С МНОЖЕСТВОМ НЕСУЩИХ

Система с множеством несущих, также называемая системой с агрегированием несущих (CA), дает возможность UE одновременно принимать и/или передавать данные по более чем одной несущей частоте. Принцип режима с множеством несущих используется как в HSPA, так и в LTE. Каждая несущая частота зачастую упоминается как компонентная несущая (CC) или просто обслуживающая сота в обслуживающем секторе. Более конкретно, несущие частоты упоминаются как первичная и вторичная CC или обслуживающие соты.

В системе с множеством несущих первичная CC переносит все общие каналы управления и характерные для UE каналы управления. Вторичная CC может содержать только необходимую информацию и сигналы сигнализации. Информация или сигналы сигнализации, которые являются характерными для UE, например, могут не присутствовать во вторичной CC, поскольку обе первичных CC восходящей линии связи и нисходящей линии связи типично являются характерными для UE. Это означает то, что различные UE в соте могут иметь различные первичные CC нисходящей линии связи.

Одновременная передача и/или прием по CC предоставляет возможность UE существенно повышать скорости приема и передачи данных. Например, агрегирование двух несущих на 20 МГц в LTE-системе с множеством несущих теоретически должно приводить к удвоенной скорости передачи данных по сравнению со скоростью, достигаемой посредством одной несущей на 20 МГц. CC могут быть смежными или несмежными. Несмежные несущие могут принадлежать одной и той же полосе частот или различным полосам частот. Гибридная схема агрегирования несущих, содержащая смежные и несмежные CC, также предусматривается в LTE.

Система с множеством несущих внутри технологии радиодоступа (RAT) означает, что все CC принадлежат одной и той же RAT. Некоторые примеры систем с множеством несущих внутри RAT представляют собой LTE FDD-систему с множеством несущих, LTE TDD-систему с множеством несущих, UTRAN FDD-систему с множеством несущих, UTRAN TDD-систему с множеством несущих. В системе с множеств
