Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Данное изобретение относится к картриджу, съемно крепящемуся к основному корпусу устройства формирования изображения, такого, как лазерный принтер, и к устройству формирования изображения.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

Предложено устройство формирования изображения, такое, как лазерный принтер, того типа, в котором проявочный картридж крепится к основному корпусу устройства с возможностью открепления от него. Проявочный картридж содержит проявитель. Когда проявочный картридж остается без проявителя, картридж извлекают из основного корпуса устройства. Затем к основному корпусу крепят новый проявочный картридж. Кроме того, когда внутри основного корпуса устройства возникают заторы листов, проявочный картридж можно извлечь из основного корпуса, чтобы устранить такой затор, а затем снова прикрепить к основному корпусу.

В качестве поиска выхода в связи с износом проявочного картриджа, в устройстве формирования изображения этого типа предполагается способ, как определить, является ли проявочный картридж совершенно новым или уже использованным, когда его крепят к основному корпусу.

На боковой поверхности такого проявочного картриджа установлено обнаруживающее зубчатое колесо, и это обнаруживающее зубчатое колесо выполнено с возможностью вращения вокруг осевой линии (линии оси вращения), простирающейся в поперечном направлении, пересекающем боковую поверхность под прямым углом.

Обнаруживающее зубчатое колесо имеет пластинчатое тело обнаруживающего зубчатого колеса и контактный выступ, выполненный как единое целое с телом обнаруживающего зубчатого колеса на внешней стороне (поверхности, противоположной стороне проявочного картриджа по отношению к телу обнаруживающего зубчатого колеса) тела обнаруживающего зубчатого колеса. Тело обнаруживающего зубчатого колеса имеет зубчатый венец на свой окружной поверхности (за исключением некоторого участка этой окружной поверхности).

Кроме того, на боковой поверхности проявочного картриджа предусмотрено передаточное зубчатое колесо, и это передаточное зубчатое колесо выполнено с возможностью вращения вокруг осевой линии, простирающейся параллельно осевой линии обнаруживающего зубчатого колеса на некотором расстоянии. Передаточное зубчатое колесо вращается как единое целое с мешалкой для перемешивания проявителя, содержащегося в проявочном картридже. Передаточное зубчатое колесо имеет зубчатый венец на всей своей окружной поверхности.

В случае нового проявочного картриджа, зубчатый венец передаточного зубчатого колеса вводится в зацепление с зубчатым венцом обнаруживающего зубчатого колеса. Когда проявочный картридж прикреплен к основному корпусу, движущая сила электродвигателя прикладывается к передаточному зубчатому колесу, а также передается с передаточного зубчатого колеса на обнаруживающее зубчатое колесо посредством этих зубчатых венцов.

Это обеспечивает вращение обнаруживающего зубчатого колеса и движение контактного выступа в направлении вращения обнаруживающего зубчатого колеса в ответ на вращение обнаруживающего зубчатого колеса. Когда не имеющий зубьев участок обнаруживающего зубчатого колеса обращен к зубчатому венцу передаточного зубчатого колеса, зубчатый венец передаточного зубчатого колеса выведен из зацепления с зубчатым венцом обнаруживающего зубчатого колеса, и вращение обнаруживающего зубчатого колеса останавливается. Таким образом, если проявочный картридж прикреплен к основному корпусу, зубчатый венец передаточного зубчатого колеса выводится из зацепления с зубчатым венцом обнаруживающего зубчатого колеса, и такое положение сохраняется впоследствии.

В основном корпусе имеется датчик, установленный для обнаружения проникновения контактного выступа, при условии, что контактный выступ является обнаруживаемой частью. Тогда, на основании результата обнаружения проникновения контактного выступа датчиком, определяют, старым или новым является проявочный картридж. Иными словами, после крепления проявочного картриджа к основному корпусу, проявочный картридж определяют как новый, если датчик обнаруживает проникновение контактного выступа. С другой стороны, после крепления проявочного картриджа к основному корпусу, проявочный картридж определяют как старый, если датчик не обнаруживает проникновение контактного выступа.

ДОКУМЕНТЫ ПРЕДШЕСТВУЮЩЕГО УРОВНЯ ТЕХНИКИ

Патентный документ 1: публикация № 2006-267994 не проходившей экспертизу японской патентной заявки.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Задача, решаемая изобретением

Вместе с тем, контактный выступ может касаться других элементов в основном корпусе устройства или захватывать их, когда проявочный картридж крепят к основному корпусу или извлекают из него, потому что контактный выступ установлен так, что выступает наружу сбоку проявочного картриджа. Кроме того, если проявочный картридж извлекают из основного корпуса устройства, контактный выступ может быть поврежден, например, из-за столкновения с другими элементами, когда конечные пользователи манипулируют проявочным картриджем.

Задача изобретения состоит в том, чтобы разработать картридж для предотвращения препятствия, обуславливаемого обнаруживаемой частью внутри основного корпуса устройства, для установки или извлечения картриджа.

Другая задача изобретения состоит также в том, чтобы разработать картридж для предотвращения повреждения обнаруживаемой части, например, за счет столкновения с другими элементами, когда картридж извлекают из основного корпуса устройства.

СРЕДСТВА РЕШЕНИЯ ЗАДАЧИ

Чтобы решить поставленную задачу, в данном изобретении предложен картридж, устанавливаемый с возможностью извлечения в основном корпусе устройства формирования изображения, содержащий: кожух для заключения в нем проявителя, при этом кожух имеет первую боковую стенку и вторую боковую стенку, причем эти две стенки обращены друг к другу; пассивный блок для восприятия движущей силы от рабочего выходного блока, предусмотренного в основном корпусе, при этом пассивный блок установлен на первой боковой стенке и выполнен с возможностью вращения вокруг первой осевой линии, простирающейся в направлении, противоположном направлению, в котором первая боковая стенка и вторая боковая стенка обращены друг к другу; и обнаруживаемое тело, установленное на первой боковой стенке и имеющее обнаруживаемую часть, обнаруживаемую обнаруживающим блоком, предусмотренным в основном корпусе, при этом обнаруживаемое тело выдвигается наружу в противоположном направлении по отношению к первой боковой стенке, посредством движущей силы, воспринимаемой пассивным блоком, и втягивается внутрь в противоположном направлении по отношению к первой боковой стенке.

В соответствии с данным изобретением, пассивный блок предусмотрен на первой боковой стенке кожуха с возможностью вращения вокруг первой осевой линии, простирающейся в направлении, противоположном тому, в котором первая и вторая боковые стенки обращены друг к другу. С пассивным блоком соединен выводящий движущую силу элемент, предусмотренный в основном корпусе, и эта движущая сила вводится от выводящего движущую силу элемента.

Первая боковая стенка снабжена обнаруживаемым телом, включающим в себя обнаруживаемую часть.

Если движущая сила прикладывается с выдающего движущую силу элемента к пассивному блоку, то обнаруживаемое тело движется. В результате, обнаруживаемое тело выдвигается наружу. Если обнаруживаемое тело движется из начального положения (исходного положения) в положение наибольшего выдвижения (крайнее наружное положение) в направлении, противоположном тому, в котором первая и вторая боковые стенки обращены друг к другу, обнаруживаемое тело после этого втягивается внутрь в противоположном направлении.

Следовательно, в состоянии, в котором обнаруживаемое тело находится исходном положении, обнаруживаемая часть втягивается внутрь из положения наибольшего выдвижения. Следовательно, во время открепления картриджа от основного корпуса, это может уменьшить возможность того, что обнаруживаемая часть упрется в тело основного корпуса или будет захвачена каким-либо элементом. В результате, это может уменьшить возможность того, что обнаруживаемая часть станет препятствием установке картриджа и его извлечению из основного корпуса.

Перед началом движения обнаруживаемого элемента и после окончания движения обнаруживаемого элемента, поскольку обнаруживаемая часть втянута внутрь из положения наибольшего выдвижения в состоянии, в котором картридж снимают от основного корпуса, это может уменьшить вероятность того, что обнаруживаемая часть столкнется с другими элементами. В результате, во время установки картриджа и его извлечения из основного корпуса, это может уменьшить вероятность того, что обнаруживаемая часть будет повреждена из-за столкновения с другим элементом, и т.д.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На фиг.1 представлено сечение лазерного принтера с установленным на нем проявочным картриджем в соответствии с вариантом осуществления.

На фиг.2 представлен схематический вид проявочного картриджа с точки обзора слева спереди сверху картриджа.

На фиг.3 представлен схематический вид проявочного картриджа с точки обзора слева спереди сверху картриджа без крышки зубчатых колес.

На фиг.4 представлен вид слева проявочного картриджа без крышки зубчатых колес.

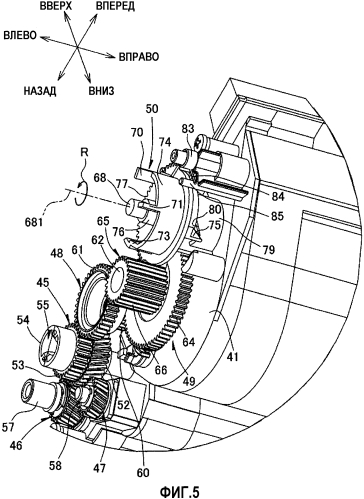

На фиг.5 представлен схематический вид проявочного картриджа с точки обзора слева спереди снизу картриджа без крышки зубчатых колес.

На фиг.6 представлено схематическое изображение проявочного картриджа в разобранном виде с обнаруживаемым вращаемым телом, снятым с проявочного картриджа, показанного на фиг.5.

На фиг.7А представлен схематический вид проявочного картриджа с точки обзора слева спереди сверху картриджа с обнаруживаемым вращаемым телом, повернутым по существу из положения, показанного на фиг.2.

На фиг.7В представлен схематический вид проявочного картриджа, показанного на фиг.7А, с точки обзора слева спереди сверху картриджа со снятой крышкой зубчатых колес.

На фиг.7С представлен схематический вид слева проявочного картриджа, показанного на фиг.7А.

На фиг.7D представлен схематический вид проявочного картриджа, показанного на фиг.7А, с точки обзора слева спереди снизу картриджа.

На фиг.8А представлен схематический вид проявочного картриджа с точки обзора слева спереди картриджа с обнаруживаемым вращаемым телом, повернутым дальше из положения, показанного на фиг.7А.

На фиг.8В представлен схематический вид проявочного картриджа, показанного на фиг.8А, с точки обзора слева спереди сверху картриджа со снятой крышкой зубчатых колес.

На фиг.8С представлен вид слева проявочного картриджа, показанного на фиг.8А.

На фиг.9А представлен схематический вид проявочного картриджа с точки обзора слева спереди сверху картриджа с обнаруживаемым вращаемым телом, повернутым дальше из положения, показанного на фиг.8А.

На фиг.9В представлен схематический вид проявочного картриджа, показанного на фиг.9А, с точки обзора слева спереди сверху картриджа со снятой крышкой зубчатых колес.

На фиг.9С представлен вид слева проявочного картриджа, показанного на фиг.9А.

На фиг.10А представлен схематический вид проявочного картриджа с точки обзора слева спереди сверху картриджа с обнаруживаемым вращаемым телом, повернутым дальше из положения, показанного на фиг.9А.

На фиг.10В представлен схематический вид проявочного картриджа, показанного на фиг.10А, с точки обзора слева спереди сверху картриджа со снятой крышкой зубчатых колес.

На фиг.10С представлен вид слева проявочного картриджа, показанного на фиг.10А.

На фиг.11 представлена временная диаграмма, иллюстрирующая изменение выходного сигнала оптического датчика во время обнаружения проявочного картриджа.

На фиг.12 представлен схематический вид основной части проявочного картриджа с точки обзора слева сзади сверху картриджа, имеющего конфигурацию (модифицированный вариант 5 осуществления), в которой зубчатое колесо с не имеющим зубьев участком и обнаруживаемое тело установлены отдельно.

На фиг.13 представлен схематический вид основной части проявочного картриджа, показанного на фиг.12, с точки обзора слева сзади сверху картриджа со снятой крышкой зубчатых колес.

На фиг.14А представлено сечение первой боковой стенки проявочного картриджа, имеющего конфигурацию (модифицированный вариант 6 осуществления), включающую в себя цилиндрическую винтовую пружину в качестве прижимного элемента.

На фиг.14В представлен вид слева проявочного картриджа, показанного на фиг.14А, со снятой крышкой зубчатых колес, при этом некоторые части не показаны.

На фиг.14С представлен вид первой боковой стенки проявочного картриджа в положении, показанном на фиг.14В, с точки обзора слева снизу.

На фиг.15А представлен вид слева проявочного картриджа, показанного на фиг.14В, с обнаруживаемым вращаемым телом, повернутым из положения, показанного на фиг.14В.

На фиг.15В представлен схематический вид первой боковой стенки проявочного картриджа в положении, показанном на фиг.15А, с точки обзора слева снизу.

На фиг.16А представлено сечение первой боковой стенки проявочного картриджа, показанной на фиг.14А, с обнаруживаемым вращаемым телом, находящимся в положении наибольшего выдвижения влево.

На фиг.16В представлен схематический вид первой боковой стенки проявочного картриджа, показанной на фиг.16А, с точки обзора слева снизу.

На фиг.17 представлен схематический вид сбоку конфигурации (модифицированный вариант 7 осуществления), предусматривающей замену не имеющей зубьев части зубчатого колеса обнаруживаемого вращаемого тела.

На фиг.18 представлен вид в плане конфигурации (модифицированный вариант 1 осуществления), в которой первая и вторая обнаруживаемые части, первая и вторая прижимаемые части и соединительные части выполнены отдельно от не имеющей зубьев части зубчатого колеса.

На фиг.19 представлен схематический вид в плане проявочного картриджа для пояснения еще одного варианта осуществления (модифицированного варианта 9 осуществления), предусматривающего установку входного зубчатого колеса.

На фиг.20 представлен схематический вид в плане проявочного картриджа для пояснения другого варианта осуществления (модифицированного варианта 10 осуществления), предусматривающего установку входного зубчатого колеса.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ниже, со ссылками на прилагаемые чертежи, будет приведено конкретное описание вариантов осуществления изобретения.

1. Общая конфигурация лазерного принтера

Как показано на фиг.1, лазерный принтер 1, который является примером устройства формирования изображения, включает в себя основной корпус 2 как пример корпуса устройства. Основной корпус 2 имеет на одной своей боковой стенке проем 3 для размещения картриджа и переднюю крышку 4 для открывания и закрывания проема 3.

При этом, для пояснения нижеследующего описания, сторона корпуса 2, на которой установлена передняя крышка 4, называется передней стороной лазерного принтера 1. Геометрия (т.е. направления влево, вправо, вверх и вниз) лазерного принтера 1 задается с точки обзора на передней стороне лазерного принтера 1. Кроме того, направление вперед или назад проявочного картриджа 7, который поясняется ниже, определяется по отношению к основному корпусу 2, где установлен картридж 7, а другие направления (т.е. влево, вправо, вверх и вниз) проявочного картриджа 7 задаются с точки обзора, предусматривающей рассмотрение с передней стороны картриджа.

Основной корпус 2 включает в себя на своем центральном участке проявочный блок 5, установленный ближе к передней стороне лазерного принтера 1. Проявочный блок 5 может быть установлен в основной корпус 2 или извлечен из него через проем 3, когда передняя крышка 4 открыта.

Проявочный блок 5 включает в себя картридж 6 барабана и проявочный картридж 7 как пример картриджа, устанавливаемого с возможностью снятия на картридж 6 барабана.

Картридж 6 барабана включает в себя раму 8 барабана. Рама 8 барабана включает в себя фоточувствительный барабан 9, установленный с возможностью вращения на заднем концевом участке рамы 8. Внутри рамы 8 барабана установлены электрическое зарядное устройство 10 и валик 11 переноса. Электрическое зарядное устройство 10 и валик 11 переноса расположены, соответственно, перед и под светочувствительным барабаном 9.

Передний участок рамы 8 барабана перед светочувствительным барабаном 9 выполнен как участок 12 установки проявочного картриджа, на котором установлен проявочный картридж 7.

Проявочный картридж 7 включает в себя кожух 13 для размещения проявителя. Кожух 13 включает в себя находящиеся в нем камеру 14 размещения проявителя и проявочную камеру 15, примыкающую сзади к камере 14 размещения проявителя. Обе камеры 14 и 15 сообщаются друг с другом.

Камера 14 размещения проявителя включает в себя мешалку 16, установленную с возможностью вращения относительно линии 17 оси вращения мешалки в качестве примера второй осевой линии, простирающейся слева направо в лазерном принтере 1. Вращение мешалки 16 приводит к перемешиванию проявителя в камере 14 размещения проявителя и последующей его подаче из камеры 14 размещения проявителя в проявочную камеру 15.

Проявочная камера 15 включает в себя проявочный валик 18 и подающий валик 19, установленные с возможностью вращения относительно линии 20 оси вращения при проявке и линии 21 оси вращения при подаче, соответственно, которые являются примерами четвертых осевых линий, простирающихся слева направо в лазерном принтере 1. Проявочный валик 18 расположен таким образом, что задний концевой участок кожуха 13 оставляет открытым участок окружной поверхности проявочного валика 18. Проявочный картридж 7 установлен в картридже 6 барабана таким образом, что окружные поверхности проявочного валика 18 и светочувствительного барабана 9 находятся в контакте. Подающий валик 19 расположен у нижней передней поверхности проявочного валика 18 таким образом, что его окружная поверхность находится в контакте с окружной поверхностью проявочного валика 18. Подающий валик 19 подает проявитель, находящийся в проявочной камере 15, на окружную поверхность проявочного валика 18, которая затем несет проявитель в виде тонкого слоя.

Кроме того, основной корпус 2 содержит экспозиционный блок 22, который включает в себя (не в ограничительном смысле) лазер над проявочным блоком 5.

При формировании изображения, светочувствительный барабан 9, показанный на фиг.1, вращается по часовой стрелке с постоянной скоростью. Вращаясь, окружная поверхность светочувствительного барабана 9 становится равномерно заряженной электричеством за счет разрядки электрического зарядного устройства 10. При этом, экспозиционный блок 22 излучает лазерный луч на основании данных изображения, принимаемых из персонального компьютера (не показан), соединенного с лазерным принтером 1. Лазерный луч проходит через промежуток между электрическим зарядным устройством 10 и проявочным картриджем 7 и облучает, а значит, избирательно экспонирует, окружную поверхность светочувствительного барабана 9, которая была равномерно и положительно заряжена. Это делает электрические заряды избирательно удаляемыми с экспонируемого участка окружной поверхности светочувствительного барабана 9 и приводит к проявлению электростатического скрытого (латентного) изображения на окружной поверхности светочувствительного барабана 9. Когда светочувствительный барабан 9 вращается таким образом, что создает электростатическое скрытое изображение, обращенное к проявочному валику 18, проявитель подается с проявочного валика 18 на электростатическое скрытое изображение. Таким образом, на окружную поверхность светочувствительного барабана 9 переносится проявленное изображение.

Внизу основного корпуса 2 расположена листоподающая кассета 23 для подачи листов S. Над листоподающей кассетой 23 предусмотрен отделяющий ролик 24 для вытягивания листов из листоподающей кассеты 23.

Кроме того, внутри основного корпуса 2 сформирован транспортный путь 25, который имеет S-образную форму, идущий от стороны лазерного принтера 1. Транспортный путь 25 начинается в листоподающей кассете 23, проходит через промежуток между светочувствительным барабаном 9 и валиком 11 переноса и достигает лотка 26 для выпуска листов, который выполнен на верхней поверхности основного корпуса 2.

Проявленное изображение, перенесенное на окружную поверхность светочувствительного барабана 9, электрически притягивается к листу S и вследствие этого переносится на него, когда светочувствительный барабан 9 вращается таким образом, что проявленное изображение оказывается обращенным к листу S, проходя через промежуток между светочувствительным барабаном 9 и валиком 11 переноса.

Дальше по ходу транспортного пути 25 от валика 11 переноса в направлении транспортировки листа S предусмотрен блок 27 фотографической фиксации. Лист S, на который перенесено проявленное изображение, проходит через блок 27 фотографической фиксации во время транспортировки по транспортному пути 25. Тепло и давление блока 27 фотографической фиксации приводит к фиксации проявленного изображения в качестве изображения на листе P. Таким образом, лист P, несущий изображение, транспортируется далее по транспортному пути 25, и выпускается на лоток 26 для выпуска листов.

2. Проявочный картридж

(1) Кожух

Как изображено на фиг.1, кожух 13 проявочного картриджа 7 выполнен в виде коробки, имеющей открытую заднюю сторону. В частности, кожух 13 включает в себя первую боковую стенку 41 (см. фиг.3) и вторую боковую стенку 42. Первая и вторая боковые стенки 41 и 42 имеют конфигурацию пластин, обращенных друг к другу в направлении справа налево и соответственно простирающихся в направлении спереди назад. Кроме того, корпус 13 включает в себя стенку 43 верхней стороны, выполненную между верхними краями первой и второй боковых стенок 41 и 42, и стенку 44 нижней стороны, выполненную между нижними краями первой и второй боковых стенок 41 и 42. Передний концевой участок стенки 44 нижней стороны простирается кверху по кривой и крепится к переднему концевому участку стенки 43 верхней стороны.

(2) Зубчатая передача

Слева на фиг.3-6 показано, что внешняя сторона (левая сторона) первой боковой стенки 41 снабжена: (a) входным зубчатым колесом 45, проявочным зубчатым колесом 46, подающим зубчатым колесом 47 и промежуточным зубчатым колесом 48, все из которых приведены в качестве примера пассивного блока; (b) передаточным вращающимся телом зубчатого колеса 49 мешалки, которое целиком приведено в качестве примера передаточного зубчатого колеса; и (c) обнаруживаемым вращаемым телом 50 в качестве примера тела, подлежащего обнаружению.

(2-1) Входное зубчатое колесо

Входное зубчатое колесо 45 расположено на верхнем участке заднего конца первой боковой стенки 41. Входное зубчатое колесо 45 установлено с возможностью вращения относительно центральной осевой линии 511 (см. фиг.3), которая является примером первой осевой линии оси 51 вращения входного зубчатого колеса (см. фиг.4), простирающейся в направлении справа налево. Ось 51 вращения входного зубчатого колеса установлена без возможности вращения на первой боковой стенке 41.

Далее, как изображено на фиг.3, входное зубчатое колесо 45 включает в себя выполненные как единое тело с ним имеющую больший диаметр часть 52 зубчатого колеса, имеющую меньший диаметр часть 53 зубчатого колеса и соединительную часть 54. Имеющая больший диаметр часть 52 зубчатого колеса, имеющая меньший диаметр часть 53 зубчатого колеса и соединительная часть 54 расположены в этом порядке сбоку первой боковой стенки 41.

Имеющая больший диаметр часть 52 зубчатого колеса имеет форму круглой пластины, расположенной соосно с осью 51 вращения входного зубчатого колеса. Имеющая больший диаметр часть 52 зубчатого колеса включает в себя зубчатый венец (например, цилиндрический косозубый зубчатый венец) по всей его окружной поверхности.

Имеющая меньший диаметр часть 53 зубчатого колеса имеет форму круглой пластины, расположенной соосно с осью 51 вращения входного зубчатого колеса, и имеет меньший диаметр, чем имеющая больший диаметр часть 52 зубчатого колеса. Имеющая меньший диаметр часть 53 зубчатого колеса включает в себя зубчатый венец (например, косозубый венец) по всей его окружной поверхности.

Соединительная часть 54 имеет форму цилиндрического столбика, расположенного соосно с осью 51 вращения входного зубчатого колеса, и включает в себя окружную поверхность, диаметр которой меньше, чем диаметр окружной поверхности имеющей меньший диаметр части 53 зубчатого колеса. Соединительная часть 54 включает в себя соединительную выемку 55 на своей левой стороне. Когда проявочный картридж 7 устанавливают в основном корпусе 2, передний концевой участок приводного блока 56 (см. фиг.2), предусмотренного внутри основного корпуса 2, вставляют в соединительную выемку 55.

Приводной блок 56 выполнен с возможностью движения в направлении влево или вправо. Когда проявочный картридж 7 устанавливают в основном корпусе 2, передний концевой участок приводного блока 56 вставляется в соединительную выемку 55 вдоль центральной осевой линии 511 по мере движения блока 56 вправо. Это приводит к соединению приводного блока 56 с соединительной выемкой 55 таким образом, что они не могут вращаться друг относительно друга. Следовательно, во время эксплуатации приводной блок 56 прикладывает свою вращающую силу как движущую силу к входному зубчатому колесу 45 и обеспечивает вращение входного зубчатого колеса 45 с приводным блоком 56.

(2-2) Проявочное зубчатое колесо

Как показано на фиг.4, проявочное зубчатое колесо 46 расположено сзади снизу входного зубчатого колеса 45. Проявочное зубчатое колесо 46 крепится к оси 57 проявочного валика, которая принадлежит проявочному валику 18, вследствие чего не может вращаться относительно оси 57. Ось 57 проявочного валика выполнена с возможностью вращения относительно первой боковой стенки 41 и имеет центральную осевую линию, играющую роль линии 20 оси вращения при проявке, которая является линией оси вращения проявочного валика 18 (см. фиг.1). Зубчатый венец выполнен по всей окружной поверхности проявочного зубчатого колеса 46 и введен в зацепление с зубчатым венцом имеющей больший диаметр части 52 зубчатого колеса, принадлежащей входному зубчатому колесу 45.

(2-3) Подающее зубчатое колесо

Подающее зубчатое колесо 47 расположено под входным зубчатым колесом 45, как изображено на фиг.4. Подающее зубчатое колесо 47 крепится к оси 58 подающего валика, которая принадлежит подающему валику 19 (см. фиг.1), так что это колесо не может вращаться относительно оси 58. Ось 58 подающего валика расположена с возможностью вращения относительно первой боковой стенки 41 и имеет центральную осевую линию, играющую роль линии 21 оси вращения при подаче, которая является линией оси вращения подающего валика 19 (см. фиг.1). Зубчатый венец выполнен на всей окружной поверхности подающего зубчатого колеса 47 и введен в зацепление с зубчатым венцом имеющей больший диаметр части 52 зубчатого колеса, принадлежащей входному зубчатому колесу 45.

(2-4) Промежуточное зубчатое колесо

Промежуточное зубчатое колесо 48 расположено спереди сверху входного зубчатого колеса 45, как изображено на фиг.4. Промежуточное зубчатое колесо 48 крепится с возможностью вращения относительно центральной осевой линии оси 59 вращения промежуточного зубчатого колеса, простирающейся в направлении справа налево. Ось 59 вращения промежуточного зубчатого колеса установлена без возможности вращения на первой боковой стенке 41.

Кроме того, как изображено на фиг.3, промежуточное зубчатое колесо 48 включает в себя выполненные, как единое с ним тело, имеющую меньший диаметр часть 60, которой придана форма круглой пластины относительно меньшего внешнего диаметра, и имеющую больший диаметр часть 61, которой придана цилиндрическая форма относительно большего внешнего диаметра. Имеющие меньший и больший диаметр части 60 и 61 расположены в этом порядке от первой боковой стенки 41. Каждая центральная осевая линия имеющих меньший и больший диаметр частей 60 и 61 согласована с центральной осевой линией оси 59 вращения промежуточного зубчатого колеса.

Имеющая меньший диаметр часть 60 включает в себя зубчатый венец, выполненный по всей ее окружной поверхности.

Имеющая больший диаметр часть 61 включает в себя зубчатый венец, выполненный по всей ее окружной поверхности. Зубчатый венец имеющей больший диаметр части 61 введен в зацепление с зубчатым венцом имеющей меньший диаметр части 53 зубчатого колеса, принадлежащей входному зубчатому колесу 45.

(2-5) Зубчатое колесо мешалки

Зубчатое колесо 49 мешалки расположено спереди ниже промежуточного зубчатого колеса 48, как изображено на фиг.4. Зубчатое колесо 49 мешалки крепится к оси 62 вращения мешалки, так что не может вращаться относительно оси 62 вращения мешалки. Ось 62 вращения мешалки проходит сквозь первую и вторую боковые стенки 41 и 42 (см. фиг.1) в направлении справа налево и установлена с возможностью вращения в первой и второй боковых стенках 41 и 42. Мешалка 16 крепится к оси 62 вращения мешалки в кожухе 13. Таким образом, мешалка 16 и зубчатое колесо 49 мешалки могут вращаться как единое целое с осью 62 вращения мешалки относительно центральной осевой линии оси 62 вращения мешалки, которая соответствует линии 17 оси вращения мешалки (см. фиг.1).

Кроме того, зубчатое колесо 49 мешалки включает в себя бóльшую часть 64 зубчатого колеса и меньшую часть 65 зубчатого колеса, выполненные как единое тело.

Бóльшая часть 64 зубчатого колеса выполнена в форме круглой пластины, имеющей центральную осевую линию, согласованную с центральной осевой линией оси 62 вращения мешалки. Бóльшая часть 64 зубчатого колеса включает в себя зубчатый венец, выполненный на всей ее окружной поверхности. Зубчатый венец бóльшей части 64 зубчатого колеса введен в зацепление с зубчатым венцом имеющей меньший диаметр части 60 зубчатого колеса, принадлежащей промежуточному зубчатому колесу 48.

Меньшая часть 65 зубчатого колеса выполнена сбоку большей части 64 зубчатого колеса напротив первой боковой стенки 41 - в форме круглой пластины, имеющей диаметр, меньший, чем у большей части 64 зубчатого колеса. Меньшая часть 65 зубчатого колеса включает в себя зубчатый венец 66, выполненный на всей ее окружной поверхности.

(2-6) Обнаруживаемое вращаемое тело

Обнаруживаемое вращаемое тело 50 расположено спереди выше зубчатого колеса 49 мешалки, как изображено на фиг.4. Как показано на фиг.3 и 4, обнаруживаемое вращаемое тело 50 выполнено с возможностью вращения относительно центральной освой линии 681, которая является примером третьей осевой линии оси 68 вращения, простирающейся в направлении справа налево. Ось 68 вращения установлена без возможности вращения на первой боковой стенке 41.

Кроме того, обнаруживаемое вращаемое тело 50 включает в себя, выполненные как единое с ним тело, часть 69 зубчатого колеса с не имеющим зубьев участком, первую обнаруживаемую часть 70, вторую обнаруживаемую часть 71, первую прижимаемую часть 72, вторую прижимаемую часть 73 (как вариант осуществления прижимаемой поверхности), соединительную часть 74, и поддерживающую часть 75 (как вариант осуществления контактной части) (см. фиг.5).

Часть 69 зубчатого колеса с не имеющим зубьев участком имеет конфигурацию в форме круглой пластины, соосной с центральной осевой линией 681 оси 68 вращения. Левая торцевая поверхность (внешняя поверхность) части 69 зубчатого колеса с не имеющим зубьев участком включает в себя цилиндрическую бобышку 76, пронизываемую вкладышем и выступающую из упомянутой части. Ось 68 вращения вставлена в цилиндрическую бобышку 76, пронизываемую вкладышем, с возможностью вращения относительно нее и движения в направлении справа налево.

Часть 69 зубчатого колеса с не имеющим зубьев участком включает в себя зубчатый венец 77 (рабочую часть), выполненный на участке окружной поверхности части 69 зубчатого колеса с не имеющим зубьев участком. В частности, часть 69 зубчатого колеса с не имеющим зубьев участком включает в себя не имеющий зубьев участок 78 (нерабочую часть), имеющую центральный угол примерно 225 градусов, на окружной поверхности части 69 зубчатого колеса и включает в себя зубчатый венец 77, выполненный на остальном участке (не являющемся не имеющим зубьев участком 78) окружной поверхности и охватывающий центральный угол примерно 105 градусов. Зубчатый венец 77 вводится в зацепление с имеющей меньший диаметр частью 65 зубчатого колеса, принадлежащей зубчатому колесу 49 мешалки, в ответ на положение вращения обнаруживаемого вращаемого тела 50. Кроме того, ширина (размер в направлении справа налево) части 69 зубчатого колеса с не имеющим зубьев участком меньше, чем размер в направлении справа налево имеющей меньший диаметр части 65 зубчатого колеса, принадлежащей зубчатому колесу 49 мешалки. Оба размера выбраны так, что когда зубчатые венцы 65 и 77 вводятся в зацепление, движение части 69 зубчатого колеса с не имеющим зубьев участком в направлении справа налево не приводит к устранению такого зацепления.

Первая и вторая обнаруживаемые части 70 и 71, первая и вторая прижимаемые части 72 и 73 и соединительная часть 74 выступают из левой боковой поверхности части 69 зубчатого колеса с не имеющим зубьев участком.

Первая обнаруживаемая часть 70 расположена на линии, соединяющей центральную осевую линию 681 оси 68 вращения и зубчатый венец 77, расположенный в крайнем правом положении в направлении R вращения (по часовой стрелке на фиг.4) (как пример первого направления) обнаруживаемого вращаемого тела 50. Первая обнаруживаемая часть 70 выполнена в форме прямоугольной пластины, простирающейся и в направлении справа налево, и в направлении диаметра части 69 зубчатого колеса с не имеющим зубьев участком.

Вторая обнаруживаемая часть 71 предшествует первой обнаруживаемой части 70 в направлении R вращения обнаруживаемого вращаемого тела 50 на круговой дуге, проходящей первую обнаруживаемую часть 70 вокруг центральной осевой линии 681, в частности, в положении, где линия, соединяющая вторую обнаруживаемую часть 71 и центральную осевую линию 681, образует угол примерно 80 градусов с линией, соединяющей первую обнаруживаемую часть 70 и центральную осевую линию 681. Вторая обнаруживаемая часть 71 выполнена в форме прямоугольной пластины, простирающейся и в направлении справа налево, и в направлении диаметра части 69 зубчатого колеса с не имеющим зубьев участком, и имеет тот же размер, что и первая обнаруживаемая часть 70 в направлении справа налево.

Первая прижимаемая часть 72, если смотреть с боковой поверхности, простирается от первой обнаруживаемой части 70 по прямой линии дальше по ходу в направлении R вращения обнаруживаемого вращаемого тела 50. Передний концевой участок первой прижимаемой части 72 изгибается в виде профиля под острым углом к центральной осевой линии 681 от прямого участка первой прижимаемой части 72.

Вторая прижимаемая часть 73 расположена с вращательной симметрией 180 градусов относительно первой прижимаемой части 72 вокруг центральной осевой линией 681. Вторая прижимаемая часть 73, если смотреть с боковой поверхности, имеет прямой участок, простирающийся параллельно прямому участку первой прижимаемой части 72.

Соединительная часть 74 выполнена в виде пояска вдоль круговой дуги, проходящей первую и вторую обнаруживаемые части 70 и 71 вокруг центральной осевой линии 681, соединяет первую и вторую обнаруживаемые части 70 и 71, а также соединяет вторую обнаруживаемую часть 71 и вторую прижимаемую часть 73.

Поддерживающая часть 75 выступает из правой боковой поверхности (внутренней поверхности) части 69 зубчатого колеса с не имеющим зубьев участком, как изображено на фиг.5. Поддерживающая часть 75 выполнена в форме прямоугольной пластины, простирающейся и в направлении справа налево, и в направлении диаметра части 69 зубчатого колеса с не имеющим зубьев участком.

(3) Скользящая ча
