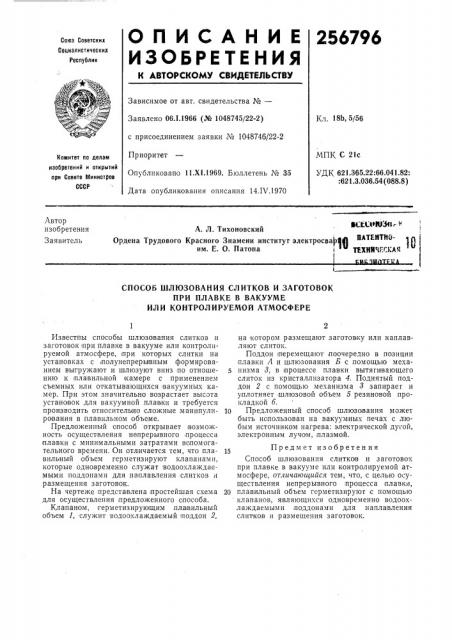

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
256796
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 06.1.1966 (№ 1048745/22-2) с присоединением заявки № 1048746/22-2
Приоритет
Опубликовано 11.Х1.1969. Бюллетень № 35
Дата опубликования описания 14.IV.1970
Кл. 18Ь, 5/56
МПК С 21с
УДК 621.365.22:66.041.82:
:621.3.036.54 (088.8) Номитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
Заявитель
ВСКОввЗн-
А. Л. Тихоновский
Ордена Трудового Красного Знамени институт алеитросва гМ1 им. Е. О. Патона 1 ПХНИЧГЕАЯ
СПОСОВ ШЛЮЗОВАНИЯ СЛИТКОВ И ЗАГОТОВОК
ПРИ ПЛАВКЕ В ВАКУУМЕ
ИЛИ КОНТРОЛИРУЕМОЙ АТМОСФЕРЕ
Известны способы шлюзования слитков и заготовок .при плавке в вакууме или контролируемой атмосфере, при которых слитки на установках с полунепрерьввным формированием выгружают и шлюзуют вниз по отношению к плавильной камере с применением съемных или огкатывающихся;вакуумных камер. При этом значительно возрастает высота установок для вакуумной плавки и требуется производить относителыно сложные .манипулирования в,плавильном объеме.
Предложенный способ открывает возможность осуществления непрерывного процесса плавки с минимальными затратами вспомогательного времени. Он отличается тем, что плавильный объем герметизируют клапанами, которые одновременно служат водоохлаждаемыми поддонами для наплавления слитков и размещения заготовок.
На чертеже представлена простейшая схема для осуществления предложенного способа.
Клапаном, герметизирующим плавильный объем 1, служит водоохлаждаемый поддон 2, на котором размещают заготовку или наплавляют слиток.
Поддон |перемещают,поочередно в позиции плавки А и шлюзования Б с .помощью механизма 8, в процессе плавки вытягивающего слиток из кристаллизатора 4. Поднятый поддон 2 с помощью механизма у запираег и уплотняет, шлюзовой объем 5 резиновой прокладкой б.
1р Предложенный способ шлюзования может быть использован на вакуумных печах с любым источником нагрева: электрической дугой, электронным лучом, плазмой.
Предмет изобретения
Способ шлюзования слитков и заготовок при плавке в вакууме или контролируемой атмосфере, отличающийся тем, что, с целью осуществления непрерывного процесса плавки, 2О плавильный объем герметизируют с помощью клапанов, являющихся одновременно водоохлаждаемыми поддонами для наплавления слитков и размещения заготовок.
