Способ электрошлакового переплава
Иллюстрации
Реферат

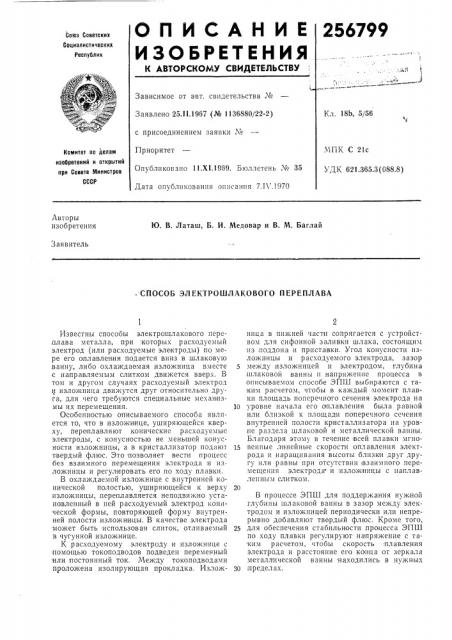

256799
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства «¹
Кл. 18Ь, 5/56
Заявлено 25,11.1967 (№ 1136880/22-2) с присоединением заявки М
Приоритет
Опубликовано 11.Х!.1969. Бюллетень ¹ 35
Дата опубликования описания 7.11 .1970
МПК С 21с
УДК 621.365.3(088.8) Комитет па делам изобретений и открытий при Совете 1т1ииистрав
СССР
Авторы изобретения
Ю. В. Латаш, Б. И. Медовар и В. М. Баглай
Заявитель
СПОСОБ ЭЛЕКТРОШЛАКОВОГО ПЕРЕПЛАВА
Известны способы электрошлакового пере,плава металла, при:которых расходуемый электрод (или расходуемые электроды) по мере его оплавления подается вниз в шлаковую ванну, либо охла кдаемая изложница вместе с направляемым слитком движется вверх. В том и другом случаях расходуемый электрод и изложница движутся друг относительно друга, для чего требуются специальные механизмы их перемещения.
Особенностью описываемого способа является то, что в изложнице, уширяющейся кверху, переплавляют конические расходуемые электроды, с конусностью не меньшей конусности изложницы, а в кристаллизатор подают твердый флюс. Это позволяет вести процесс без взаимного перемещения электрода и изложницы и регулировать его .по ходу плавки.
В охлаждаемой изложнице с внутренней конической полостью, уширяющейся к верху изложницы, переплавляется неподвижно установленный в ней расходуемый электрод конической формы, повторяющей форму внутренней полости изложницы. В качестве электрода может быть использован слиток, отливаемый в чугунной изложнице.
К расходуемому электроду и изложнице с помощью токоподводов подведен переменный или .постоянный ток. Между токоподводами проложена изолирующая прокладка. Изложница в нижней части сопрягается с устройством для сифонной заливки шлака, состоящим пз .поддона и приставки. Угол конусности изложницы и расходуемого электрода, зазор между изложницей и электродом, глубина шлаковой ванны и напряжение процесса в описываемом спссобе ЭПШ выбираются с таким расчетом, чтобы в каждый момент плавки площадь поперечного сечения электрода на
10 уровне начала его оплавления была равной или близкой к площади поперечного сечения внутренней полости кристаллпзатора на уровне раздела шлаковой и металлической ванны.
Благодаря этому в течение всей плавки мгно15 венпые линейные скорости оплавления электрода и наращивания высоты близки друг другу или равны при отсутствии взаимного перемещения электрода- и изложницы с наплавленным слитком.
В процессе ЭПШ для поддержания нужной глубины шлаковой ванны в зазор между электродом и изложницей периодически или непрерывно добавляют твердый флюс. Кроме того, 25 для обеспечения стабильности, процесса ЭПШ по ходу плавки регулируют напряжение с таким расчетом, чтобы скорость .плавления электрода и расстояние его конца от зеркала металлической ванны находились в нужных
30,предел ах.
256799
Техред Л, В. Куклина Корректор С. А. Кузовенкова
Редактор Жиляева
Заказ 699, 3 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская паб., д. 4у5
Типография, пр. Сапунова, 2
Дополнительной мерой для регулирования процесса ЭПШ может служить также изменение соотношения долей тока, протекающих от конца электрода к стенке изложницы и в направляемый слиток. В этом случае между изложницсй и поддоном помещается изолирующая прокладка, а ток подводится как к изложнице, так и к поддону д вумя ветвями, причем в одну из ветвей включается регулируемое сопротивление.
Предмет изобретения
1. Способ электрошлакового переплава расходуемых электродов в охлаждаемой изложнице с предварительной заливкой жидкого шлака, отличающийся тем, что, с целью ведения процесса без взаимного перемещения электрода и изложницы, в изложнице, уширенной кверху,,переплавляют конические электроды, с конусностью, не меньшей,конусности изложницы.
2. Способ по п. 1, отличающийся тем, что, с целью регулирования процесса по ходу плавки, в кристаллизатор вводят твердый флюс.
