Устройство для уменьшения отдачи ручной пушки с предварительным выкатом ствола и инертного груза

Устройство для уменьшения отдачи ручной пушки с предварительным выкатом ствола и инертного груза

Иллюстрации

Показать все

Реферат

Использование: изобретение относится к области артиллерийской техники, в частности к устройствам для уменьшения отдачи ручной пушки.

Цель изобретения состоит в повышении качества стрельбы пушки. Устройство направляет кинетическую энергию выката ствола пушки, инертного груза и момента инерции зубчатых колес одновременно на противодействие отдаче пушки и состоит из закрепленного на стволе инертного груза в виде цилиндра с поршнем, реечной передачи с колесами планетарной передачи для уменьшения импульса инертного груза пропорционально передаточному числу на осях короба и реек, закрепленных на стволе и инертном грузе.

Предварительный выкат ствола и инертного груза в противоположном направлении происходит отводом газов назад. Выход отведенных газов после выстрела через ствол. Известно устройство для уменьшения отдачи с гидравлическими и пружинными тормозами. Известно устройство для уменьшения отдачи выстрела в виде дульного тормоза. Известно устройство для уменьшения отдачи при помощи расцепляемого инертного груза. Известно устройство для уменьшения отдачи при помощи отвода пороховых газов назад. Известно устройство для уменьшения отдачи орудия с использованием выката. Известно устройство для уменьшения отдачи орудия с выкатом при использовании ускорителя наката, содержащее автономный пороховой заряд.

Известно устройство для уменьшения отдачи с использованием веса подвешенной пушки. К недостаткам известных устройств можно отнести ограничения по величине уменьшения отдачи выстрела.

Наиболее близким по технической сущности аналогом, выбранным в качестве прототипа, является устройство для уменьшения отдачи при помощи расцепляемого инертного груза. Технической задачей, на решение которой направлено изобретение, является разработка устройства для уменьшения отдачи выстрела при сохранении и улучшении необходимых тактико-технических характеристик пушки.

Техническим результатом, который может быть получен при осуществлении изобретения, целью изобретения является применение ручных пушек.

Краткое описание чертежей

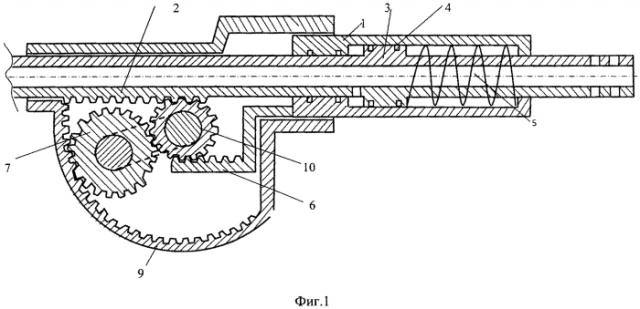

Ниже приводится описание, не имеющее ограничительного характера, со ссылками на прилагаемые чертежи, на которых изображено: фиг. 1 - чертеж устройства изобретения; 1. цилиндр, 2. рейка ствола, 3. поршень, 4. уплотнительное кольцо, 5. пружина, 6. рейка инертного груза, 7. сателлит, 8. водило, 9. сегмент неподвижного центрального колеса, 10. подвижное центральное колесо, фиг. 2 - чертеж устройства.

Для решения указанной задачи и достижения поставленной цели:

Устройство для уменьшения отдачи ручной пушки с предварительным выкатом ствола и инертного груза, состоящее из закрепленного на стволе инертного груза в виде металлического цилиндра с уплотняющими кольцами, пружиной и поршнем, изготовленным заедино со стволом, с установленными на стволе и инертном грузе зубчатыми рейками с колесами планетарной передачи с одним сателлитом на подвижном водиле, сегментом неподвижного центрального колеса, установленного на коробе, отличающееся тем, что обеспечивает давлением поступающих отводом газов на поршень предварительный выкат ствола вперед, инертного груза назад и противодействие отдаче выстрела импульсами движения ствола и инертного груза с выпуском отведенных газов в ствол (Чертеж фиг. 1, фиг. 2). Таким образом, изобретение обеспечивает уменьшение отдачи пушки.

Библиографические данные источников информации

Б.В. Орлов, Э.К. Ларман, В.Г. Маликов, учебник, выпуск 1976 г. «Устройство и проектирование стволов артиллерийских орудий».

В.П. Садовский, учебник выпуск 1976 г. «Основание устройства материальной части артиллерийских орудий».

М.И. Анфимов, учебник 1993 г. «Редукторы конструкции и решения».

Устройство для уменьшения отдачи ручной пушки с предварительным выкатом ствола и инертного груза, состоящее из закрепленного на стволе инертного груза в виде металлического цилиндра с уплотняющими кольцами, пружиной и поршнем, изготовленным заедино со стволом, с установленными на стволе и инертном грузе зубчатыми рейками с колесами планетарной передачи с одним сателлитом на подвижном водиле, сегментом неподвижного центрального колеса, установленного на коробе, отличающееся тем, что обеспечивает давлением поступающих отводом газов на поршень предварительный выкат ствола вперед, инертного груза назад и противодействие отдаче выстрела импульсами движения ствола и инертного груза с выпуском отведенных газов в ствол.
