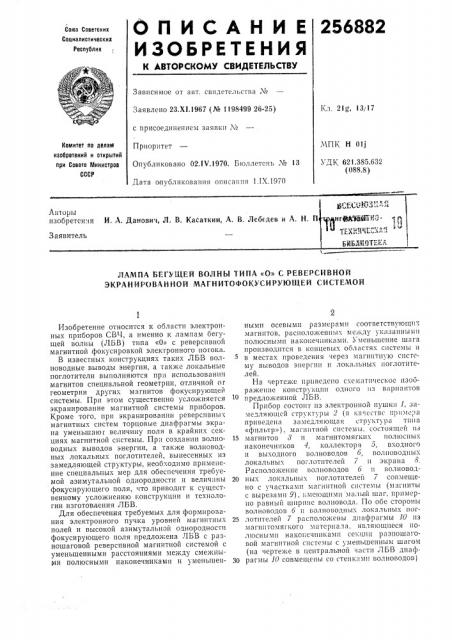

ОПИСАНИЕ 256882

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства J¹

Заявлено 23.Х1.1967 (¹ 1198499 26-25) с присоединением заявки ¹

Приоритет

Опубликовано 02.1V.!970. Бюллетень ¹ 13

Дата опубликования описания 1.IX.1970

Кл. 2lgo, 13117

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Н 01j

УДК 621.385.632 (088.8) Are opr,r изобретения И, А. Данович, Л. В. Касаткин, А. В. Лебедев и А. Н. П нгЩАЩЙ7110- р 1 т111т ъг< к Фт

Заявитель

БИБЛ110ТЕ1 Р,11АМПА БЕГУ 1ЦЕЙ ВОЛНЫ ТИПА «0» (; РЕВЕРСИВНОЙ

ЭКРАНИРОВАННОЙ МАГНИТОФОКУСИРУЮ1ЦЕЙ СИСТЕМОЙ

Изобретение относится к области электронных приборов СВЧ, а именно к лампам бегущей волны (ЛБВ) типа «О» с реверсивной магнитной фокусировкой электронного потока.

В известных конструкциях таких ЛБВ волноводные выводы энергии, а также локальные поглотители выполняются IrpH использовантш магнитов специальной геометрии, отличной or геометрии других магнитов фокусирующей системы. Прп этом существенно усложняется экранирование магнитной системы приборов.

Кроме того, при экранировании реверсивных магнитных систем торцовые диафрагмы экрана уменьшаюг величину поля в крайних секциях магнитной системы. При создании волноводных выводов энергии, а также волноводных локальных поглотителей, вынесенных из замедляющей структуры, необходимо применение специальных мер для обеспечения требуемой азимутальной однородности и величины фокусирующего поля, что приводит к существенному усложнению конструкции и технологии изготовления ЛБВ.

Для обеспечения требуемых для формирования электронного пучка уровней магнитных полей и высокой азимутальной однородности фокусирующего поля предложена ЛБВ с разношаговой реверсивной магнитной системой с уменьшенными расстояниями между смежными полюсными наконечниками и уменыпепными осевыми размерами соответствующим магнитов, расположенных между указанными полюсными наконечниками. Уменьшение шага производится в концевых областях системы и в местах проведения через мапп;тпуlо систему выводов эперпш и лока..тьных поглотптелей.

На чертеже приведено схематическое изображение конструкции одного ll3 вариантов предложенной ЛБВ.

Прибор состоит пз электронной пушки 1, замедляющей структуры 2 (в каче TBc примера приведена замедляющая структура типа

«фильтр»), магнитной системы, состоящей пз

15 магнитов 8 и магнитомягкпх пол1осных наконечников 4, коллектора 5, входного и выходного волноводов 6, волповод ых локальны: поглотптелей 7 и экрана

Расположение ьолноводов 6 и волновод20 ных локальных поглотптелей / совмещено с участкамп магнитной системы (магп11ты с вырезами 9), 1;меющимп мальш шаг, примерно равный ширине волновода. По обе стороны волноводов 6 и волповодных локальных пог25 лотпте reA l расположены диафрагмы 10 мапштомягкого материала, являющиеся полюснымп накотьечнпкамп секцш1 разпошаговой магнитной системы с уменьшенным шагом (на чертеже в центральной части ЛБВ дпаф30 рагмы 10 совмещены со стенками волноводов) 256882

В правой части чертежа приведено осевое распределение магнитной индукции В, (Z) в предложенной ЛБВ, соотвегствующее варианту построения прибора, изображенному в левой части чертежа.

Применение указанных полюсных наконечников практически ликвидирует азимутальные неоднородности магнитного поля, вызванные вырезами в магнитах, а благодаря уменьшению шага магнитной системы в местах расположения волноводов величина индукции па оси существенно возрастает, что компенсирует падение поля за счет выреза. При этом поле оказывается достаточным для обеспечения оптимального режима фокусировки при одинаковом наружном диаметре всех магнитов, Применение секции с малым шагом на торцах магнитной системы позволяет создать экран с торцовыми диафрагмами, непосредственно прилегающими к концам магнитной системы, не нарушающий однородность магнитного поля в концевых участках системы с большим шагом.

Предмет изобретения

Лампа бегущей волны типа «0» с реверсивной экранированной магнитофокусирующей системой, имеющей полюсные наконечники из магнитомягкого материала в местах располо10 жения реверсов фокусирующего магнитного поля, отлича(ощаяся тем, что, с целью обеспечения требуемых для формирования электронного пучка уровней магнитных полей и высокой азпмутальной однородности фокусирую15 щего поля, реверсивная магнитная система выполнена разношаговой с уменьшением расстояний между смежными полюсными наконечниками и осевых размеров соответствующих магнитов в концевых областях системы и в

20 местах проведения выводов энергии.
