Электрогазодинамический генератор

Электрогазодинамический генератор

Иллюстрации

Показать все

Реферат

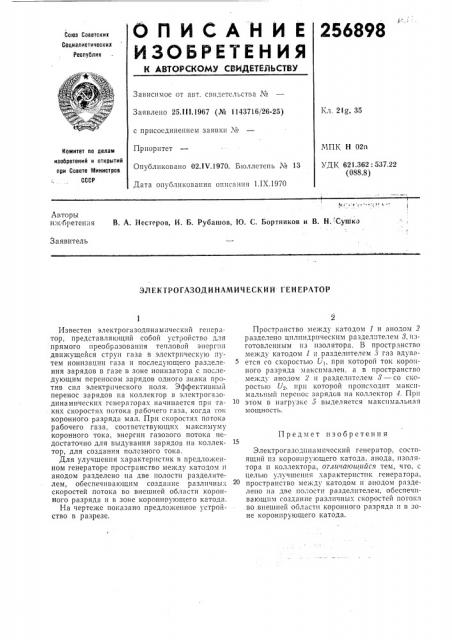

О П И С А Н И Е 256898

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25Л!1.1967 (№ 1143716/26-25) с присоединением заявки ¹

Приоритет

Опубликовано 02.IV.1970. Бюллетень ¹ 13

Дата опубликоваштя описания 1.IX.1970

Кл. 21, 35

МПК Н 02п

УДК 621.362: 537.22 (088.8) Комитет по делам иаобретеиий и открытий при Совете Мииистрав

СССР

Авторы изс бретения

В. А. Нестеров, И. Б. Рубашов, 1О. С. Бортников и В. Н. сушка

Заявитель

ЭЛЕКТРОГАЗОДИНАМИ IECKNA ГЕНЕРАТОР

Предмет изобретения

Известен электрогазодинамический генератор, представляющий собой устройство для прямого преобразования тепловой энергии движущейся струи газа в электрическую путем ионизацпи газа и последующего разделения зарядов в газе в зоне ионизатора с последующим переносом зарядов одного знака против сил электрического поля. Эффективный перенос зарядов на коллекгор в электрогазодинамичсских генераторах начинается при таких скоростях потока рабочего газа, когда ток коронного разряда мал. При скоростях потока рабочего газа, соответствующих максимуму коронного тока, энергии газового потока недостаточно для выдувания зарядов на коллектор, для создания полезного тока.

Для улучшения характеристик в предложенном генераторе пространство между катодом и анодом разделено»а две полости разделителем, обеспечивающим создание различны.; скоростей потока во внешней области коронного разряда и в зоне коронирующего катода.

На чертеже показано предложенное устройство в разрезе, Пространство между катодом 1 и анодом 2 разделено цилиндрическим раздел;лелем 3, изготовленным из изолятора. В пространство между катодом 1 и разделителем 5 газ вдувается со скоростью U>, при которой ток коронного разряда максимален, а в пространство между анодом 2 н разделителем 8 — со скоростью У,, прп которой происходит максимальный перенос зарядов на коллектор 4. При этоM в нагрузке 5 выделяется максимальíàя мощность.

Электрогазодпнамический генератор, состоящий из коронирующего катода, анода, изолятора и коллектора, отлачатошийся тем, что, с целью улучшения характеристик генера гора, пространство между катодом и анодом разделено на две полости разделителем, обеспечивающим создание различных скоростей погока во.внешней области коронного разряда и в зоне коронирующего катода.

256898

9л ос газа

Составитель Л. Кочетков

Редактор Н. С. Коган

Корректор H. А. Митрохина

Техред 3. Н. Тараненко

Типография, пр. Сапунова, 2

Заказ 2325/12 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5
