Светодиодное осветительное устройство

Светодиодное осветительное устройство

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к светодиодному осветительному устройству, а более конкретно - к светодиодному осветительному устройству, с помощью которого можно менять интенсивность освещения и распределение света согласно целям эксплуатации с помощью множества съемных осветительных блоков.

УРОВЕНЬ ТЕХНИКИ

В последние годы развитие осветительных устройств с использованием светодиодов в качестве источника света ускорилось в связи с тем, что существующие осветительные устройства потребляют много электроэнергии и требуют частой замены из-за своего короткого срока службы.

В настоящее время осветительные устройства, использующие светодиоды в качестве источника света, заменяют лампы дневного света или лампы накаливания. Осветительные устройства устанавливают на потолке внутренней части здания, и они освещают относительно широкую площадь с равномерной интенсивностью освещения.

Однако отдельные области интенсивно освещают для создания более светлой окружающей обстановки на производстве для точной работы или пространства для выполнения проектных работ с тем, чтобы точную работу можно было легко выполнить и более точно произвести проверку продукта.

Типовое осветительное устройство с использованием светодиодов для интенсивного освещения раскрыто в публикации патентной заявки Кореи №10-2009-0108222.

Согласно публикации патентной заявки Кореи №10-2009-0108222, округлый кожух обеспечивает интенсивное освещение, и тепло, излучаемое от светодиодов, дуально излучается через первое теплоизлучающающее ребро и второе теплоизлучающающее ребро.

Однако, хотя конструкция улучшает излучение тепла, генерируемого светодиодами, кожух является округлым, таким образом трудно излучать тепло, выделяемое светодиодами, расположенными на центральном участке округлого кожуха.

Кроме того, поскольку путь передачи тепла является протяженным, излучение тепла может оказаться непростым.

Кроме того, трудно изменять распределение света или интенсивность освещения по необходимости.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

ТЕХНИЧЕСКАЯ ЗАДАЧА

Соответственно настоящее изобретение было создано в попытке решить вышеупомянутые проблемы, и задачей является создание светодиодного осветительного устройства, с помощью которого можно изменять распределение света и интенсивность освещения в соответствии с намерением пользователя.

Другой задачей настоящего изобретения является создание светодиодного осветительного устройства, которое может легко излучать тепло, выделяемое осветительным блоком и блоком питания, и не допустить переноса тепла, выделенного блоком питания, на осветительный блок, тем самым предотвращая сокращение срока службы светодиодов.

ТЕХНИЧЕСКОЕ РЕШЕНИЕ

В соответствии с аспектом настоящего изобретения предложено светодиодное осветительное устройство, включающее в себя: кожух источника питания, в котором расположен блок питания и который имеет множество соединителей на своей нижней поверхности; кольцевую раму, имеющую соединительную раму, сопряженную с соединителями кожуха источника питания и в которой расположена линия электропередачи для подачи электроэнергии от блока питания, а также множество кожухов осветительных блоков, сопряженных с нижним участком рамы для получения электрической энергии посредством линии электропередачи с целью подачи электрической энергии на встроенный светодиод для излучения света.

ПРЕИМУЩЕСТВА ИЗОБРЕТЕНИЯ

Согласно светодиодному осветительному устройству в соответствии с настоящим изобретением, соединительные рамки неподвижно установлены на нижнем участке кожуха источника питания, в котором расположен блок питания, и при этом пространственно отделены друг от друга определенным заданным расстоянием, множество съемных кожухов осветительных блоков установлено на нижней стороне соединительных рам, и распределение света и интенсивность освещения можно варьировать, изменяя количество и места расположения кожухов осветительных блоков.

Кроме того, согласно светодиодному осветительному устройству в соответствии с настоящим изобретением, кожухи осветительных блоков расположены в соединительных рамах в форме кольца, что улучшает интенсивность освещения.

Кроме того, согласно светодиодному осветительному устройству в соответствии с настоящим изобретением, в кожухе источника питания и кожухе осветительного блока расположены теплоизлучающие ребра, так что тепло, генерированное светодиодом, и тепло, генерированное блоком питания, может излучаться отдельно, что делает возможным улучшение характеристик теплового излучения.

Кроме того, согласно светодиодному осветительному устройству в соответствии с настоящим изобретением, продолжительность срока службы светодиода может быть защищена от воздействия тепла, генерированного блоком питания в кожухе источника питания. Это выполняется путем предотвращения переноса тепла между кожухом источника питания и кожухом осветительного блока благодаря пространству между кожухом источника питания и кожухом осветительного блока, что делает возможным предотвращение сокращения продолжительности срока службы светодиода.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 представляет собой перспективный вид, показывающий собранное состояние светодиодного осветительного устройства в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 2 представляет собой покомпонентный перспективный вид, показывающий светодиодное осветительное устройство в соответствии с вариантом осуществления настоящего изобретения.

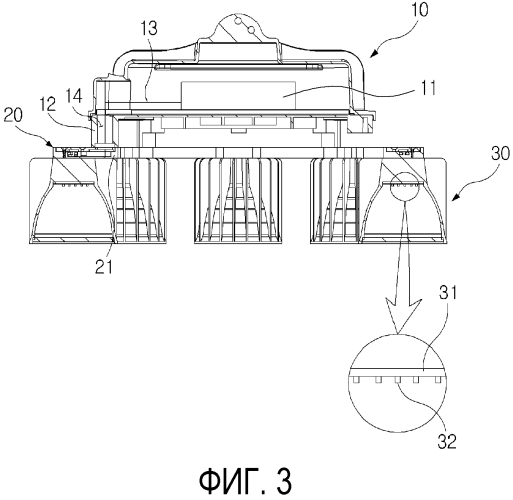

Фиг. 3 представляет собой вид в разрезе, показывающий светодиодное осветительное устройство в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 4 представляет собой покомпонентный перспективный вид, показывающий рамный узел, примененный в настоящем изобретении.

Фиг. 5 представляет собой вид в разрезе, показывающий кожух осветительного блока, примененный в настоящем изобретении.

ОПИСАНИЕ ССЫЛОЧНЫХ ПОЗИЦИЙ

10: Кожух источника питания

11: Блок питания

12: Соединительный блок

13: Электрический провод

14: Вертикальное сквозное отверстие

15: Теплоизлучающее ребро

20: Рамный узел

21: Соединительная рама

22: Узел сопряжения

23: Рамный корпус

24: Верхняя крышка

30: Кожух осветительного блока

31: Подложка

32: Светодиод

33: Изолирующая пластина

35: Корпус

36: Теплоизлучающее ребро

37: Светопроводящая крышка

38: Вывод источника питания.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Далее конфигурация и работа светодиодного осветительного устройства согласно настоящему изобретению будут подробно описаны со ссылкой на сопровождающие чертежи.

Фиг. 1 представляет собой перспективный вид, показывающий собранное состояние светодиодного осветительного устройства в соответствии с вариантом осуществления настоящего изобретения. Фиг. 2 представляет собой покомпонентный перспективный вид с фиг. 1, а фиг. 3 представляет собой вид в разрезе с фиг. 1.

Как видно из фиг. 1-3, светодиодное осветительное устройство в соответствии с вариантом осуществления настоящего изобретения включает в себя кожух 10 источника питания, снабженный внутри блоком 11 питания и имеющий соединитель 12 на своем нижнем участке, раму 20, включающую в себя соединительную раму 21, сопряженную с соединителем 12 кожуха 10 источника питания и имеющую пространство между рамой 20 и кожухом 10 источника питания, а также кожух 30 осветительного блока, сопряженный с множеством блоков 22 сопряжения, расположенных на нижнем участке рамы 20, чтобы получать электроэнергию от блока 11 питания кожуха 10 источника питания, и подавать электроэнергию на подложку 31, включающую в себя установленный в ней светодиод 32.

Таким образом, поскольку диаметр соединительной рамы 21 больше, чем диаметр кожуха 10 источника питания, тепловое излучение кожуха 30 осветительного блока может быть улучшено.

Далее конфигурация и функционирование варианта осуществления настоящего изобретения будут описаны более подробно.

Прежде всего, кожух 10 источника питания имеет округлую или многоугольную плоскость и имеет пространство для размещения в нем блока 11 питания. Блок 11 питания служит в качестве статического источника питания, а электроэнергия от блока 11 питания поступает по линии 13 электропередачи. Линия 13 электропередачи соединена с соединительной рамой 21 рамы 20 через вертикальное сквозное отверстие 14, проделанное внутри соединителя 12.

Теплоизлучающие ребра 15, пролегающие радиально от верхней центральной стороны кожуха 10 источника питания, расположены на верхней поверхности и боковой поверхности кожуха 10 источника питания, чтобы излучать тепло, генерированное блоком 11 питания. В частности, кожух 10 источника питания имеет конструкцию, с помощью который тепло, генерированное блоком 11 питания, может излучаться посредством естественной конвекции более эффективно, что будет подробнее описано ниже.

Фиг. 4 представляет собой покомпонентный перспективный вид рамы 20.

Как показано на фиг. 4, рама 20 включает в себя рамный корпус 23, имеющий внутри приемное пространство, а также имеющий диаметр больший, чем диаметр кожуха 10 источника питания, соединительную раму 21, выступающую в направлении внутренней части рамного корпуса 23, для размещения линии 13 электропередачи таким образом, что линия 13 электропередачи соединена с рамным корпусом 23, а также узел 22 сопряжения, расположенный в рамном корпусе 23, чтобы обеспечить пространство, с которым может быть сопряжен кожух 30 осветительного блока, и снабженный гнездом для подачи электроэнергии через линию 13 электропередачи на подложку 31 кожуха 30 осветительного блока.

Рамный корпус 23 имеет кольцевую конструкцию, верхняя сторона которой открыта, и множество соединительных рам 21, пролегающих от внутренней области кольцевой конструкции к ее центру.

Соединительные рамы 21 могут быть выполнены за одно целое или изготовлены отдельно от рамного корпуса 23, при этом каждая из соединительных рам 21 имеет полый участок, сообщающийся с вертикальным сквозным отверстием 14 соединителя 12 кожуха 10 источника питания и соединенный с рамным корпусом 23. Линия 13 электропередачи кожуха 10 источника питания может пролегать внутрь рамного корпуса 23 через полые участки.

Линии 13 электропередачи, расположенные в рамном корпусе 23, соединены с гнездами, которые представляют собой сквозные отверстия, расположенные на нижней стороне узла 22 сопряжения рамного корпуса 23.

Открытая верхняя сторона рамного корпуса 23 закрыта верхней крышкой 24.

Кожух 30 осветительного устройства сопряжен с блоком 22 сопряжения, а электроэнергия поступает на кожух 30 осветительного устройства через гнездо, расположенное на нижнем участке узла 22 сопряжения.

Фиг. 5 представляет собой вид в разрезе кожуха 30 осветительного устройства.

Как показано на фиг. 5, кожух 30 осветительного устройства включает в себя корпус 35, имеющий отражающую поверхность на своей внутренней поверхности, вывод 38 источника питания, жестко прикрепленный к верхнему центральному участку корпуса 35 и вставленный в гнездо, чтобы получать электроэнергию электропровода 13 при сопряжении с узлом 22 сопряжения, изолирующую пластину 33, фиксирующую вывод 38 источника питания и одновременно изолирующую вывод 38 источника питания от корпуса 35, подложку 31, прикрепленную к нижнему участку изолирующей пластины 33, чтобы получить электроэнергию при контакте с выводом 38 источника питания, светодиод, установленный на нижней поверхности подложки 31 для излучения света, теплоизлучающее ребро 36, расположенное на боковой поверхности корпуса 35, а также светопроводящую крышку 37, расположенную на нижней стороне корпуса 35.

Внутренняя сторона корпуса 35 может стать зеркалом с помощью способа обработки, например посеребрения, для более эффективного отражения света.

Кожухи 30 осветительного устройства сопряжены с узлами 22 сопряжения, соответственно, и получают электроэнергию через вывод 38 источника питания для проецирования концентрированного света на нижнюю сторону.

Если кожухи 30 осветительных устройств расположены по кругу в кольцевой раме 20, интенсивность освещения улучшается и экономится энергия.

Кожухи 30 осветительных устройств избирательно сопряжены с узлами 22 сопряжения, при этом можно регулировать распределение света и интенсивность освещения.

Диаметр осветительного кожуха 30 на плоскости больше, чем ширина рамного корпуса 23 рамы 20 на его верхней стороне, и соответственно воздух может плавно течь между теплоизлучающими ребрами 36 на внешней стороне 15 осветительного кожуха 30, предотвращая снижение характеристик теплового излучения.

Форму корпуса 35 осветительного кожуха 30 можно при необходимости изменять, а также может быть применено независимо от конструкции любое распределение света и интенсивность освещения, благодаря чему обеспечивается эффективное отражение света, испущенного светодиодами 32, установленными на подложке 31, жестко вставленной в корпус 35 осветительного кожуха 30.

Изолирующая пластина 33, имеющая сквозное отверстие 34, через которое проходит вывод 25 источника питания, может быть использована для исправления положения вывода 35 источника питания и предотвращения возникновения короткого замыкания, однако изолирующая пластина 33 может быть опущена в соответствии с формой электрода (не показан), расположенного на верхней стороне подложки, а электрод подложки 31 может непосредственно вступать в контакт с выводом 25 источника питания.

В этой конструкции тепло, генерированное светодиодами 32, испускается от теплоизлучающих ребер 36, расположенных на внешней стороне кожуха 30 осветительного блока, и воздух может легко подниматься через пространство между рамой 20 и кожухом 10 источника питания при излучении тепла, так что воздух может плавно течь через кожух 30 осветительного блока благодаря воздушному потоку, дополнительно улучшая характеристики теплового излучения.

Поскольку кожух 10 источника питания соединен с соединительной рамой 21 через соединитель 12, расположенный на его оконечном отдельном участке, трудно передавать тепло, генерированное блоком 11 питания, размещенным в кожухе 10 источника питания, на кожух 30 осветительного блока, в котором расположены светодиоды 32 и подложка 31, и, таким образом, может быть предотвращено сокращение продолжительности службы светодиодов 32 из-за тепла, генерируемого блоком 11 питания.

Специалистам в области техники, к которой относится настоящее изобретение, должно быть понятно, что настоящее изобретение не ограничивается вариантом осуществления и может быть различным образом модифицировано без отклонения от сущности настоящего изобретения.

ПРОМЫШЛЕННАЯ ПРИМЕНИМОСТЬ

Настоящее изобретение блокирует тепло, генерируемое осветительным блоком и блоком питания, таким образом, что тепло не может передаваться между осветительным блоком и блоком питания, что предотвращает повреждение осветительного блока и блока питания, и регулирует при необходимости интенсивность освещения.

1. Светодиодное осветительное устройство, содержащее:кожух источника питания, внутри которого расположен блок питания и который имеет множество соединителей на своей нижней поверхности, кольцевую раму, имеющую соединительную раму, соединенную с соединителями кожуха источника питания, и в которой размещена линия электропередачи для подачи электрической энергии с блока питания, и множество кожухов осветительных блоков, соединенных с нижним участком рамы, чтобы получить электрическую энергию посредством линии электропередачи для подачи электрической энергии на принимающий светодиод для излучения света.

2. Светодиодное осветительное устройство по п. 1, в котором кожух источника питания имеет пространство для размещения в нем блока питания, а на верхней поверхности и боковой поверхности кожуха источника питания предоставлены теплоизлучающие ребра, и в котором предусмотрено вертикальное сквозное отверстие для пропуска линии электропередачи блока питания во внутреннюю часть рамы через соединительную раму внутри множества соединителей.

3. Светодиодное осветительное устройство по п. 1 или 2, в котором рама содержит: корпус кольцевой рамы, верхняя сторона которого открыта, и размещен участок линии электропередачи; узел сопряжения, предоставленный на нижней поверхности рамного корпуса, и с которым сопряжен кожух осветительного блока; игнездо на нижней поверхности узла сопряжения.

4. Светодиодное осветительное устройство по п. 3, в котором кожух осветительного блока имеет: корпус, внутренняя поверхность которого является отражающей поверхностью; изолирующую пластину, расположенную на верхнем участке корпуса; вывод источника питания, проходящий через изолирующую пластину и вставленный в гнездо для получения электрической энергии; и подложку для получения электрической энергии посредством вывода источника питания и подачи электрической энергии на смонтированный светодиод.

5. Светодиодное осветительное устройство по п. 4, в корпусе которого образовано множество теплоизлучающих ребер, вертикально расположенных на его боковой стороне, и диаметр которого больше, чем ширина рамы.
