Патент ссср 256955

Патент ссср 256955

Иллюстрации

Показать все

Реферат

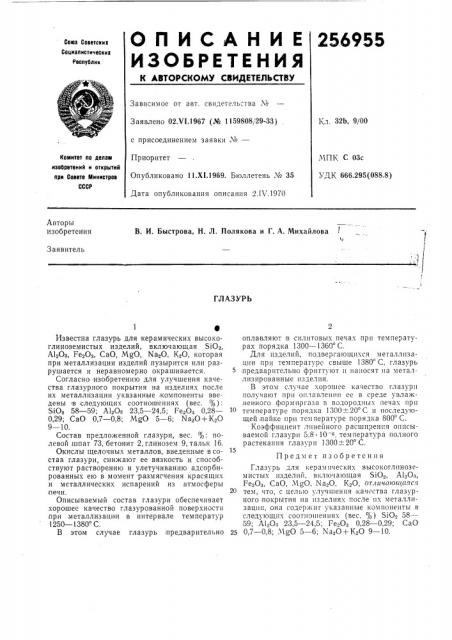

О П И С А Н И Е 256955

И 3 ОБРЕ ТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Соцналнстнческнк

Республик

Зависимое от авт. свидетельства чо

Заявлено 02.Ч1.1967 (№ 1159808/29-33) Кл. 32Ь, 9/00 с присоединением заявки №вЂ”

Приоритет

Опубликовано 11.XI.1969. Бюллетень ¹ 35

Дата опубликования описания 2.1Ъ .1970

Комитет по делам изобретений н открытий при Совете Министров

СССР

МПК С 03с

УДК 666.295(088.8) Авторы изобретения

В. И. Быстрова, Н. Л. Полякова и Г. А. Михайлова

lg.

Заявитель

ГЛАЗУРЬ

1 Ф

Известна глазурь для керамических высокоглиноземистых изделий, включающая SiO, А120з, Fe203, CaO, MgO, Иа20, К О, которая при металлизации изделий пузырится или разрушается и неравномерно окрашивается.

Согласно изобретению для улучшения качества глазурного покрытия на изделиях после их металлизации указанные, компоненты введены в следующих соотношениях (вес. % ):

SiO> 58 — 59; А120з 23,5 — 24,5; Fe O> 0,28—

0,29; СаО 0,7 — 0,8; MgO 5 — 6; NaO+ Ê O

9 — 10.

Состав предложенной глазури, вес. %: полевой,шпат 73, бетонит 2, глинозем 9, тальк 16.

Окислы щелочных металлов, введенные в состав глазури, снижают ее вязкость и способствуют растворению и улетучиванию адсорбированных ею в момент размягчения красящих и металлических испарений из атмосферы печи.

Описываемый состав глазури обеспечивает хорошее качество глазурованной поверхности при металлизации в интервале температур

1250 — 1380 С.

B этом случае глазурь предварительно оплавляют в силитовых печах при температурах порядка 1300 — 1360 С.

Для изделий, подвергающихся металлизации при температуре свыше 1380 С, глазурь предварительно фрпттуют и наносят на металлизированные изделия.

В этом случае хорошее качество глазури получают прп оплавления ее в среде увлажненного формиргаза в водородных печах при

1о температуре порядка 1300+-20 С и последующей,пайке при температуре порядка 800 С.

Коэффициент линейного расширения описываемой глазури 5,8 10 с, температура полного растекания глазури 1300++20 С.

Предмет изобретения

Глазурь для керамических высокоглиноземистых изделий, включающая S10r, А1 0ь

FeqO,, CaO, .Ч О, Na О, К20, отличающпчся тем, что, с целью улучшения качества глазурного покрытия на изделиях после их металлизаци ll, GH3 содержит ) казанные ком поненты В следующих соотношениях (вес. %) SiOv 58—

59; А1зОз 23,5 — 24,5; FeqO> 0,28 — 0,29; СаО

25 0,7 — 0,8; МОО 5 — 6; Na,O+Ê O 9 — 10.
