Реферат

Область техники

[0001] Настоящее изобретение относится к аккумуляторной батарее с неводным электролитом.

Уровень техники

[0002] Недавно, вследствие ужесточения требований к охране окружающей среды, были разработаны электрические транспортные средства, или электромобили (EV), гибридные электромобили (HEV) и транспортные средства (FCV) на топливных элементах. В качестве источника питания для привода электродвигателя этих транспортных средств пригодна периодически перезаряжаемая аккумуляторная батарея. В частности, внимание общественности привлекают аккумуляторные батареи с неводным электролитом, такие как литий-ионные аккумуляторные батареи с ожидаемыми высокой емкостью и высокой выходной мощностью.

[0003] Аккумуляторная батарея с неводным электролитом имеет в качестве своей составной части энергогенерирующий элемент, который включает в себя уложенные друг на друга слои аккумуляторов, каждый из которых включает в себя положительный электрод, отрицательный электрод и слой электролита, размещенный между положительным и отрицательным электродами.

[0004] В качестве слоя электролита известна конструкция, включающая сепаратор, выполненный из микропористого полимерного листа, и удерживаемый в сепараторе неводный электролит, такой как жидкий электролит или гелевый электролит. В случае литий-ионной аккумуляторной батареи неводный электролит содержит в качестве существенных компонентов органический растворитель и соль лития.

[0005] Сепаратор, который входит в состав слоя электролита в каждом слое аккумулятора, должен выполнять как функцию удержания неводного электролита для обеспечения ионной проводимости между положительным и отрицательным электродами, так и другую функцию - служить разделительной перегородкой между положительным и отрицательным электродами. Кроме того, чтобы остановить реакцию заряда/разряда, когда батарея становится нагретой до высокой температуры, желательно, чтобы сепаратор выполнял функцию прерывания миграции ионов, и до сих пор в качестве такого сепаратора использовали микропористую пленку, выполненную из термопластичного полимера, такого как полиолефин или тому подобные.

[0006] Однако в случае применения сепаратора, изготовленного из мягкого материала, такого как полиолефин, существует вероятность того, что посторонние предметы, попавшие в батарею во время изготовления батареи, и фрагменты слоя электродного активного материала, отслоившиеся от электродов, проникнут сквозь сепаратор, приводя к нежелательному внутреннему короткому замыканию.

[0007] Для разрешения вышеупомянутой проблемы патентный документ 1 предлагает идею, по которой для предотвращения такого внутреннего короткого замыкания пористая пленка, выполненная из полиолефина или тому подобного, имеет на по меньшей мере одной своей поверхности газопроницаемый поверхностный защитный слой (термостойкий изоляционный слой), включающий тонкодисперсные неорганические частицы.

[0008] В качестве основной стадии изготовления аккумуляторной батареи с неводным электролитом, имеющей вышеупомянутую конструкцию, существует процесс (процесс наслаивания) для получения энергогенерирующего элемента наслаиванием множества слоев аккумуляторов, каждый из которых получается попеременным наслаиванием электродов (положительного электрода и отрицательного электрода) и сепаратора. В этом процессе наслаивания наслаиваемые элементы должны быть точно наслоены или позиционированы в направлении наслоения с тем, чтобы предотвратить несоосность наслоения в направлении поверхности. Если в этом процессе наслаивания элементы подвержены такой несоосности наслоения, то активные материалы, содержащиеся в слоях активных материалов, не могут быть надлежащим образом использованы при реакции заряда/разряда, приводя к тому, что желательная зарядная/разрядная емкость не получается.

[0009] Однако до сих пор средства достаточного подавления вышеупомянутой несоосности наслоения не были известны. Согласно исследованию автора изобретения было выяснено, что несоосность наслоения вышеупомянутого типа в наибольшей степени имеет место на поверхности раздела между слоем активного материала отрицательного электрода и сепаратором.

Документы уровня техники

Патентные документы:

[0010] Патентный документ 1: Японская выложенная патентная заявка (tokkaihei) 11-80395.

Сущность изобретения

[0011] Настоящее изобретение имеет своей целью создание средства для эффективного подавления несоосности наслоения (несовмещения) в процессе наслаивания во время изготовления аккумуляторной батареи с неводным электролитом.

[0012] Для того чтобы решить вышеупомянутую проблему несоосности наслоения в процессе наслаивания, автором изобретения было проведено обстоятельное и углубленное исследование. В результате этого исследования автор изобретения обнаружил, что вышеупомянутая проблема может быть решена в двух элементах, которые образуют поверхность раздела между контактирующими друг с другом слоем активного материала отрицательного электрода и сепаратором, регулированием значения отношения между шероховатостью поверхности одного из элементов и шероховатостью поверхности другого из элементов в заданном диапазоне.

[0013] Аккумуляторная батарея с неводным электролитом по одному варианту воплощения настоящего изобретения, который был выполнен вышеупомянутым путем, имеет энергогенерирующий элемент со слоем аккумулятора, который включает в себя положительный электрод, включающий слой активного материала положительного электрода, сформированный на поверхности токоотвода положительного электрода, отрицательный электрод, включающий слой активного материала отрицательного электрода, сформированный на поверхности токоотвода отрицательного электрода, и сепаратор, размещенный между слоем активного материала положительного электрода и слоем активного материала отрицательного электрода таким образом, чтобы контактировать со слоем активного материала отрицательного электрода, причем сепаратор содержит в себе неводный электролит. Кроме того, в этой аккумуляторной батарее с неводным электролитом значение R_A (=Rzjis(2)/Rzjis(1)) отношения между поверхностной шероховатостью (Rzjis(1)) поверхности слоя активного материала отрицательного электрода на стороне в контакте с сепаратором и поверхностной шероховатостью (Rzjis(2)) поверхности сепаратора на стороне в контакте со слоем активного материала отрицательного электрода (которое будет называться отношением поверхностных шероховатостей) составляет от 0,15 до 0,85.

[0014] В аккумуляторной батарее с неводным электролитом по этому варианту воплощения настоящего изобретения динамический коэффициент трения между слоем активного материала отрицательного электрода и сепаратором доведен до относительно высокого значения. В результате может быть эффективно подавлена несоосность наслоения, которая происходила бы на стадии наслаивания во время изготовления аккумуляторной батареи с неводным электролитом, в частности на стадии наслаивания слоя активного материала отрицательного электрода и сепаратора.

Краткое описание чертежей

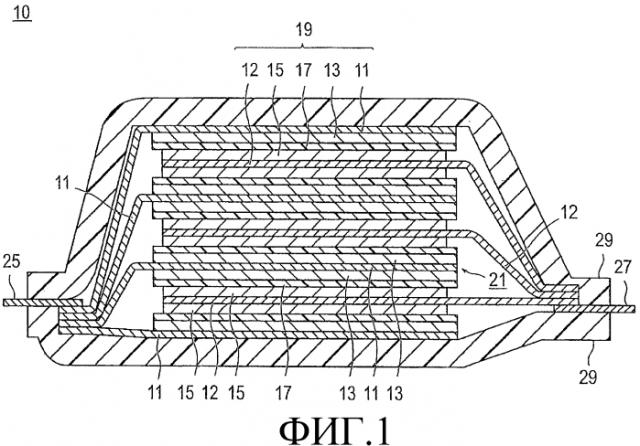

[0015] Фиг. 1 представляет собой схематически показанный вид в разрезе литий-ионной аккумуляторной батареи, которая представляет собой один вариант воплощения настоящего изобретения.

Фиг. 2 - схематически показанный вид в разрезе сепаратора с нанесенным термостойким изоляционным слоем.

Вариант осуществления изобретения

[0016] Далее вариант воплощения настоящего изобретения будет описан с привлечением сопроводительных чертежей. На чертежах одинаковые элементы обозначены одинаковыми позициями, и их повторное разъяснение в последующем описании будет опущено. Соотношение размеров на чертежах преувеличено для удобства разъяснения, а значит, есть ситуации, где соотношение размеров отличается от фактического соотношения размеров.

[0017] В случае классификации аккумуляторной батареи с неводным электролитом по форме/конструкции перечислены разнообразные типы, которые, например, представляют собой батарею многослойного типа (плоскостного типа), батарею рулонного типа (цилиндрического типа) и т.д. Хотя любая из них применима в изобретении, в соответствии с настоящим изобретением наиболее заметный эффект может проявлять аккумуляторная батарея с неводным электролитом, имеющая конструкцию плоского многослойного типа (плоского типа). Соответственно, в нижеследующем описании для разъяснения аккумуляторной батареи с неводным электролитом, имеющей конструкцию плоского многослойного типа (плоского типа), в качестве одного примера изобретения будет описана литий-ионная аккумуляторная батарея.

[0018] Фиг. 1 - схематически показанный вид в разрезе литий-ионной аккумуляторной батареи, которая представляет собой один вариант воплощения настоящего изобретения.

[0019] Как видно из Фиг. 1, литий-ионная аккумуляторная батарея 10 по этому варианту имеет такую конструкцию, что в основном прямоугольный энергогенерирующий элемент 21, в котором фактически протекает реакция заряда/разряда, герметично заключен в многослойный лист 29, который служит наружной деталью. Более конкретно, с использованием составного многослойного листа полимер-металл в качестве наружной детали батареи и соединением всех периферийных участков наружной детали путем термосплавления получена конструкция, в которой энергогенерирующий элемент 21 герметично заключен в наружной детали.

[0020] Энергогенерирующий элемент 21 имеет такую конструкцию, что отрицательный электрод, включающий токоотвод 11 отрицательного электрода, который имеет на обеих своих поверхностях слои 13 активного материала отрицательного электрода, сепаратор 17 и положительный электрод, включающий токоотвод 12 положительного электрода, который имеет на обеих своих поверхностях слои 15 активного материала положительного электрода, наслоены друг на друга или уложены стопкой. Более конкретно, отрицательный электрод, сепаратор и положительный электрод наслоены в этом порядке, так что один слой 13 активного материала отрицательного электрода и соседний слой 15 активного материала положительного электрода уложены обращенными друг к другу через сепаратор 17. Следует отметить, что сепаратор 17 имеет введенный в него неводный электролит (например, жидкий электролит).

[0021] Таким образом, смежные отрицательный электрод, сепаратор и положительный электрод составляют слой 19 аккумулятора. Таким образом, ввиду наслаивания множества слоев 19 аккумулятора можно сказать, что литий-ионная аккумуляторная батарея 10 по этому варианту имеет такую конструкцию, что устанавливается параллельное электрическое соединение. Каждый из самых наружных токоотводов отрицательных электродов, размещенных на самых наружных слоях энергогенерирующего элемента 21, имеет слой 13 активного материала отрицательного электрода только на одной поверхности. Если желательно размещать на самых наружных слоях энергогенерирующего элемента 21 самые наружные токоотводы положительных электродов, меняя расположение отрицательного и положительного электродов на обратное относительно показанной на Фиг. 1 компоновки, может быть предусмотрена применимая модификация, в которой только одна из поверхностей каждого из самых наружных токоотводов положительных электродов имеет размещенный на нем слой активного материала положительного электрода. Конечно, в случае, где, как показано на Фиг. 1, на самых наружных слоях энергогенерирующего элемента 21 размещены отрицательные электроды, обе поверхности каждого из самых наружных токоотводов отрицательных электродов могут быть покрыты слоем активного материала отрицательного электрода. Однако в этом случае слои активного материала отрицательного электрода, расположенные на самых наружных слоях энергогенерирующего элемента, оказываются нефункционирующими.

[0022] К токоотводам 11 отрицательных электродов и токоотводам 12 положительных электродов соответственно прикреплены контактная пластина 25 токоотводов отрицательных электродов и контактная пластина 27 токоотводов положительных электродов, которые подведены к соответствующим электродам (а именно, положительному электроду и отрицательному электроду). Каждая из этих контактных пластин 25 и 27 выведена наружу из многослойного листа 29 после того, как она плотно зажата между концевыми участками многослойного листа 29. Если желательно, контактная пластина 25 токоотводов отрицательных электродов и контактная пластина 27 токоотводов положительных электродов могут быть соединены через выводы (не показаны) отрицательного и положительного электродов с токоотводами 11 отрицательных электродов и токоотводами 12 положительных электродов ультразвуковой сваркой, контактной сваркой или тому подобным.

[Отношение поверхностных шероховатостей]

[0023] Литий-ионная аккумуляторная батарея 10 по этому варианту характеризуется тем, что отношение поверхностных шероховатостей R_A (=Rzjis(2)/Rzjis(1)), которое определяется как значение отношения поверхностной шероховатости (Rzjis(2)) одной поверхности сепаратора 17, которая контактирует со слоем 13 активного материала отрицательного электрода, к поверхностной шероховатости (Rzjis(1)) одной поверхности слоя 13 активного материала отрицательного электрода, которая контактирует с сепаратором 17, составляет от 0,15 до 0,85.

[0024] Теперь следует отметить, что поверхностная шероховатость (Rzjis) представляет собой параметр, называемый «средней шероховатостью по десяти точкам», и измеряется методом, который будет разъяснен в описанном здесь далее варианте воплощения. В качестве R_A применимы значения в вышеупомянутом диапазоне. Значение R_A предпочтительно равно или меньше чем 0,6, более предпочтительно, равно или меньше чем 0,5, предпочтительнее, равно или меньше чем 0,4, еще более предпочтительно, равно или меньше чем 0,3, а наиболее предпочтительно, равно или меньше чем 0,25. Хотя нижний предел значения R_A особо не ограничен, значение, равное или большее чем 0,2, применимо в плане возможности реализации.

[0025] Как описано здесь выше, когда значение R_A находится в пределах диапазона от 0,15 до 0,85, динамический коэффициент трения, устанавливающийся между слоем активного материала отрицательного электрода и сепаратором, доведен до относительно высокого значения, как будет подтверждено в разделе упомянутого позже варианта воплощения. В результате этого на стадии наслаивания во время, когда изготавливают аккумуляторную батарею с неводным электролитом, может быть эффективно подавлено возникновение несоосности наслоения во время, когда наслаивают друг на друга слой активного материала отрицательного электрода и сепаратор.

[0026] В одном предпочтительном варианте воплощения настоящего изобретения, в дополнение к вышеупомянутому R_A, также регулируют отношение поверхностных шероховатостей между слоем активного материала положительного электрода и сепаратором. Более конкретно, в аккумуляторной батарее с неводным электролитом по настоящему изобретению отношение поверхностных шероховатостей R_B (= Rzjis(4)/Rzjis(3)), которое определяется как значение отношения поверхностной шероховатости (Rzjis(4)) одной поверхности сепаратора 17, которая контактирует со слоем 15 активного материала положительного электрода, к поверхностной шероховатости (Rzjis(3)) одной поверхности слоя 15 активного материала положительного электрода, которая контактирует с сепаратором 17, составляет от 0,15 до 1,5.

[0027] Когда значение R_B находится в пределах вышеупомянутого диапазона, динамический коэффициент трения, устанавливающийся между слоем активного материала отрицательного электрода и сепаратором, и динамический коэффициент трения, устанавливающийся между слоем активного материала положительного электрода и сепаратором, имеют взаимно близкие значения, так что реализуется конструкция, в которой обеспечивается сходная скользкость между положительным и отрицательным электродами, как будет подтверждено в разделе упомянутого позже варианта воплощения. Как правило, на стадии наслаивания во время, когда изготавливают аккумуляторную батарею с неводным электролитом, абсолютное значение скользкости (а именно, динамического коэффициента трения) между слоем активного материала и сепаратором является важным для рассмотрения фактором. Однако в таких параметрах, как динамический коэффициент трения, предпочтительно, чтобы был установлен баланс между положительным и отрицательным электродами в плане производительности. Хотя возможно значение R_B в вышеупомянутом диапазоне, предпочтительно, чтобы значение было равным или большим чем 0,5, более предпочтительно, значение составляет от 0,5 до 1,25, более предпочтительно, значение составляет от 0,5 до 0,8, а гораздо более предпочтительно, значение составляет от 0,5 до 0,6. В другом предпочтительном варианте воплощения значение R_B является более высоким чем значение R_А. Когда батарея по изобретению имеет вышеупомянутые конструкции, эффекты изобретения могут проявляться более отчетливо.

[0028] Для регулирования отношения поверхностных шероховатостей (R_A, R_B) до вышеупомянутого предпочтительного диапазона нет особого ограничения в выборе способа. То есть можно надлежащим образом сослаться на общеизвестные сведения на тот момент, когда подана данная заявка. В качестве одного примера регулирования поверхностной шероховатости поверхности слоя активного материала может быть указан метод, в котором корректируют размер частиц активного материала, содержащегося в слое активного материала. В этом случае, если размер частиц активного материала увеличивается, то может быть повышена поверхностная шероховатость поверхности слоя активного материала. В качестве еще одного примера регулирования поверхностной шероховатости активного материала существует метод, в котором гладкость поверхности слоя активного материала регулируют надлежащим корректированием условий обработки прессованием, которая может быть проведена во время формирования слоя активного материала.

[0029] Хотя в качестве примера способа регулирования поверхностной шероховатости поверхности сепаратора приведен метод, в котором, при применении упомянутого позже сепаратора с нанесенным термостойким изоляционным слоем (смотри Фиг. 2), корректируют удельную площадь поверхности по БЭТ и размер неорганических частиц, содержащихся в этом термостойком изоляционном слое. В этом случае, когда удельная площадь поверхности по БЭТ и размер неорганических частиц, содержащихся в термостойком изоляционном слое, увеличиваются, может быть повышена поверхностная шероховатость поверхности сепаратора. Кроме того, когда в качестве сепаратора используют иные детали (например, полимерную пленку или тому подобные), нежели сепаратор с нанесенным термостойким изоляционным слоем, поверхностную шероховатость поверхности сепаратора можно регулировать применением способа, в котором производят сжатие нажимным валиком при температуре ниже температуры плавления полимера.

[0030] Далее будут описаны компоненты вышеупомянутой литий-ионной аккумуляторной батареи. Однако настоящее изобретение не ограничивается описанным ниже вариантом воплощения.

[Отрицательный электрод (слой активного материала отрицательного электрода)]

[0031] Отрицательный электрод имеет такую конструкцию, что слой 13 активного материала отрицательного электрода сформирован на каждой поверхности токоотвода 11 отрицательного электрода.

[0032] Токоотвод 11 отрицательного электрода представляет собой деталь, которая электрически соединяет слои 13 активного материала отрицательного электрода с наружной деталью, и выполнен из электропроводящего материала. Конкретная конструкция токоотвода особо не ограничена. Подобным образом, применима упомянутая позже конструкция токоотвода 12 положительного электрода.

[0033] Слой 13 активного материала отрицательного электрода содержит активный материал отрицательного электрода и может содержать, если необходимо, электропроводящий материал для повышения его электропроводности и связующее. Слой 13 активного материала отрицательного электрода может содержать электролит.

[0034] Активный материал отрицательного электрода особо не ограничен при условии, что он выполнен из материала, который способен поглощать и высвобождать литий. Примерами активного материала отрицательного электрода являются металлы, такие как Si, Sn и тому подобные, оксиды металлов, такие как TiО, Ti₂О₃, TiО₂, или SiО₂, SiО, SnO₂ и тому подобные, сложные оксиды лития и переходного металла, такие как Li_4/3Ti_5/3O₄, Li₇MnN и тому подобные, сплавы на основе Li-Pb, сплавы на основе Li-Al, Li, а также углеродные материалы, такие как природный графит, искусственный графит, углеродная сажа (технический углерод), активированный уголь, углеродное волокно, коксы, мягкая (газовая) сажа, гиперплотный углерод и тому подобные. Активный материал отрицательного электрода предпочтительно содержит элементы, которые могут быть сплавлены с литием (т.е. образовывать сплавы с ним). При использовании литием (т.е. образовывать сплавы с ним). При использовании элементов, которые могут быть сплавлены с литием, можно получить батарею с высокой емкостью и высокой выходной мощностью, которая имеет высокую плотность энергии по сравнению с традиционной батареей с материалом на основе углерода. Вышеупомянутые активные материалы отрицательного электрода могут быть применены по отдельности или в виде смеси двух или более из этих материалов.

[0035] Примерами элементов, которые могут быть сплавлены с литием, являются Si, Ge, Sn, Pb, Al, In, Zn, H, Ca, Sr, Ba, Ru, Rh, Ir, Pd, Pt, Ag, Au, Cd, Hg, Ga, Tl, C, N, Sb, Вi, O, S, Se, Te и Cl, но в изобретении элементы не ограничиваются этими перечисленными. При обсуждении с позиции возможности получения батареи с превосходной емкостью и плотностью энергии, среди перечисленных элементов предпочтительно содержание по меньшей мере одного или более элементов, выбранных из группы, состоящей из углеродного материала, и/или Si, Ge, Sn, Pb, Al, In и Zn, а особенно предпочтительно содержание углеродного материала, Si или Sn. Эти элементы могут быть применены по отдельности, или же два или более элемента могут быть использованы одновременно.

[0036] Средний размер частиц активного материала отрицательного электрода особо не ограничен. Однако при рассмотрении с позиции повышения емкости реакционной способности и циклической долговечности активного материала отрицательного электрода, средний размер частиц предпочтительно составляет от 1 до 100 мкм, а более предпочтительно от 1 до 20 мкм. В пределах этих диапазонов подавляется повышение внутреннего сопротивления аккумуляторной батареи во время заряда/разряда в условиях высокой выходной мощности, и поэтому может быть получен достаточный электрический ток. Когда активный материал отрицательного электрода состоит из вторичных частиц, то предпочтительно, чтобы средний размер частиц первичных частиц, которые составляют вторичные частицы, был в пределах диапазона от 10 нм до 1 мкм. Однако в изобретении средний размер частиц не обязательно ограничен вышеупомянутым диапазоном. Однако, даже если он зависит от способа получения, активный материал отрицательного электрода не обязательно должен быть материалом, который был сформирован до вторичных частиц конденсацией, агломерацией и тому подобным. Размер частиц активного материала отрицательного электрода и размер первичных частиц принимает модовый диаметр, который измеряют методом дифракции/рассеяния лазерного излучения. Форма активного материала отрицательного электрода различается в зависимости от типа и способа получения материала. Примерами формы являются сферическая форма (порошкообразная форма), пластинчатая форма, игольчатая форма, призматическая форма, зернистая форма и тому подобные. Однако форма не ограничивается именно такими формами. То есть без каких-нибудь проблем применима любая форма. Но предпочтительно следует выбирать из форм, которые наиболее пригодны для усиления характеристик батареи, таких как зарядно-разрядные характеристики и тому подобные.

[0037] Электропроводящий материал содержится с целью улучшения электропроводности слоя активного материала. Электропроводящий материал, используемый в этом варианте воплощения, особо не ограничен. То есть могут быть эффективно применены известные электропроводящие материалы. Примерами таких проводящих материалов являются углеродные сажи, такие как ацетиленовая сажа, печная сажа, канальная сажа, термическая сажа и тому подобные; углеродные волокна, такие как выращенное из паровой фазы углеродное волокно (VGCF) и тому подобные; и такие углеродные материалы, как графит и ему подобные. Когда слой активного материала содержит электропроводящий материал, в слое активного материала эффективно создаются электронные сети и тем самым улучшаются выходные характеристики батареи.

(Связующее)

[0038] Примеры связующего не ограничиваются перечисленными ниже. Однако предпочтительными примерами являются термопластичные полимеры, такие как поливинилиденфторид (PVDF), карбоксиметилцеллюлоза (CMC), политетрафторэтилен (PTFE), поливинилацетат, акриловая смола (например, LSR и тому подобные) и им подобные; термореактивные смолы, такие как полиимид, эпоксидная смола, полиуретановая смола, карбамидная смола и тому подобные; и материалы на основе каучуков, такие как бутадиен-стирольный каучук (SBR) и тому подобные.

[0039] Конкретное значение поверхностной шероховатости (Rzjis(1)) слоя 13 активного материала отрицательного электрода, который контактирует с сепаратором 17, особо не ограничено. То есть поверхностная шероховатость может быть надлежащим образом отрегулирована настолько, что она удовлетворяет вышеупомянутым требованиям. Однако предпочтительно Rzjis(1) составляет от 3,0 до 10,0 мкм, а более предпочтительно - от 3,0 до 6,0 мкм.

[Положительный электрод (слой активного материала положительного электрода)]

[0040] Положительный электрод имеет такую конструкцию, что слой 15 активного материала положительного электрода сформирован на каждой поверхности токоотвода 12 положительного электрода.

[0041] Токоотвод 12 положительного электрода представляет собой деталь, которая электрически соединяет слои 15 активного материала положительного электрода с наружной деталью и изготовлена из электропроводящего материала. Конкретная конструкция токоотвода особо не ограничена. Материал токоотвода особо не ограничен при условии, что этот материал обладает электропроводностью. То есть могут быть применены известные проводящие материалы, которые использовались в общепринятых литий-ионных аккумуляторных батареях. В качестве материала токоотвода могут быть применены металлы и электропроводные полимеры. Более конкретно, примерами материала являются железо, хром, никель, марганец, титан, молибден, ванадий, ниобий, медь, серебро, платина, нержавеющая сталь, углерод и тому подобные. Эти материалы могут быть использованы по отдельности или в виде сплава или комплекса. Следует отметить, что в качестве одного примера токоотводов может быть использована структура с таким строением, при котором электропроводящий наполнитель диспергирован в материале основы, выполненном из непроводящего полимера. Толщина токоотвода особо не ограничена, но, как правило, его толщина составляет от 1 до 100 мкм. Размер токоотвода определяется в соответствии с предполагаемым применением (назначением) литий-ионной аккумуляторной батареи.

[0042] Слой 15 активного материала положительного электрода содержит активный материал положительного электрода и может содержать, при необходимости, электропроводящий материал для повышения его электропроводности и связующее. Слой 15 активного материала положительного электрода может содержать электролит.

[0043] Активный материал положительного электрода особо не ограничен при условии, что он выполнен из материала, который способен поглощать и высвобождать литий. Могут быть применены активные материалы положительного электрода, обычно используемые в литий-ионной аккумуляторной батарее. Более конкретно, предпочтительными являются сложные оксиды лития-переходного металла, и примерами их являются сложные оксиды на основе Li-Mn, такие как LiMn₂О₄ и тому подобные, сложные оксиды на основе Li-Ni, такие как LiNiO₂ и тому подобные, и сложные оксиды на основе Li-Ni-Mn, такие как LiNi_0,5Mn_0,5О₂ и тому подобные. В некоторых случаях могут быть применимыми совместно два или более из вышеупомянутых примеров активного материала положительного электрода.

[0044] Средний размер частиц активного материала положительного электрода особо не ограничен. Однако при рассмотрении с позиции повышения емкости, реакционной способности и циклической долговечности активного материала положительного электрода средний размер частиц предпочтительно составляет от 1 до 100 мкм, а более предпочтительно от 1 до 20 мкм. В пределах этих диапазонов подавляется повышение внутреннего сопротивления аккумуляторной батареи во время заряда/разряда в условиях высокой выходной мощности и поэтому может быть получен достаточный электрический ток. Когда активный материал положительного электрода состоит из вторичных частиц, то предпочтительно, чтобы средний размер частиц первичных частиц, которые составляют вторичные частицы, был в пределах диапазона от 10 нм до 1 мкм. Однако в изобретении средний размер частиц не обязательно ограничен вышеупомянутым диапазоном. Однако, даже если он зависит от способа получения, активный материал положительного электрода не обязательно должен быть материалом, который был сформирован до вторичных частиц конденсацией, агломерацией и тому подобным. Размер частиц активного материала положительного электрода и размер первичных частиц принимает модовый диаметр, который измеряют методом дифракции/рассеяния лазерного излучения. Форма активного материала положительного электрода различается в зависимости от типа и способа получения этого материала. Примерами формы являются сферическая форма (порошкообразная форма), пластинчатая форма, игольчатая форма, призматическая форма, зернистая форма и тому подобные. Однако форма не ограничивается именно такими формами. То есть без каких-нибудь проблем применима любая форма. Но предпочтительно следует выбирать из форм, которые наиболее пригодны для усиления характеристик батареи, таких как зарядно-разрядные характеристики и тому подобные.

[0045] Поскольку примеры электропроводящего материала и связующего, которые могут содержаться в слое 15 активного материала положительного электрода, являются такими же, как и поясненные в разделе о слое 13 активного материала отрицательного электрода, подробное разъяснение их будет опущено.

[0046] Конкретное значение поверхностной шероховатости (Rzjis(3)) слоя 15 активного материала положительного электрода, который контактирует с сепаратором 17, особо не ограничено. То есть поверхностная шероховатость может быть надлежащим образом отрегулирована в такой мере, чтобы она удовлетворяла вышеупомянутым требованиям. Однако предпочтительно Rzjis(3) составляет от 1,5 до 3,5 мкм, а более предпочтительно от 2,0 до 3,0 мкм.

[Сепаратор]

[0047] Сепаратор 17 действует как перегородка для пространственного разделения (прокладка), которая предусмотрена между слоем 13 активного материала отрицательного электрода и слоем 15 активного материала положительного электрода. В дополнение к такой функции, сепаратор может действовать как средство, которое удерживает в себе неводный электролит или среду, через которую ион лития движется между положительным и отрицательным электродами во время заряда/разряда.

[0048] Как было упомянуто здесь выше, сепаратор 17 удерживает в себе неводный электролит. Конкретный вид неводного электролита, удерживаемого в сепараторе 17, особо не ограничен. То есть в качестве неводного электролита может быть использован жидкий электролит и полимерный гелевый электролит.

[0049] Жидкий электролит получают растворением соли лития в органическом растворителе. Примерами органических растворителей являются диметилкарбонат (DMC), диэтилкарбонат (DEC), дипропилкарбонат (DPC), этилметилкарбонат (EMC), метилпропионат (MP), метилацетат (MA), метилформиат (MF), 4-метилдиоксолан (4MeDOL), диоксолан (DOL), 2-метилтетрагидрофуран (2MeTHF), тетрагидрофуран (THF), диметоксиэтан (DME), этиленкарбонат (EC), пропиленкарбонат (PC), бутиленкарбонат (BC), γ-бутиролактон (GBL) и тому подобные. Эти растворители могут быть использованы по отдельности или в виде смеси двух или более из таких растворителей.

[0050] Тип соли лития особо не ограничен. Однако примерами соли лития являются соли с анионом неорганической кислоты, такие как LiPF₆, LiBF₄, LiClO₄, LiAsF₆, LiTaF₆, LiSbF₆, LiAlCl₄, Li₂B₁₀Cl₁₀, LiI, LiBr, LiCl, LiAlCl, LiHF₂, LiSCN и тому подобные, и соли с анионом органической кислоты, такие как LiCF₃SO₃, Li(CF₃SO₂)₂N, LiBOB (бис(оксалато)борат лития), LiBETI (бис(перфторэтилсульфонил)имид лития), который также представлен формулой Li(C₂F₆SO₂)₂N, и тому подобные. Эти соли лития могут быть использованы по отдельности или в виде смеси двух или более из таких солей лития.

[0051] Вместе с тем гелевый электролит получают заливкой вышеупомянутого жидкого электролита в матричный полимер, который обладает проводимостью по ионам лития. Примерами матричного полимера с проводимостью по ионам лития являются полимеры (PEO), которые имеют полиэтиленоксид в основной или боковой цепи, полимеры (PPO), которые имеют полипропиленоксид в основной или боковой цепи, полиэтиленгликоль (PEG), полиакрилонитрил (PAN), сложный эфир полиметакриловой кислоты, поливинилиденфторид (PVdF), сополимер поливинилиденфторида-гексафторпропилена (PVdF-HFP), полиакрилонитрил (PAN), полиметилакрилат (PMA), полиметилметакрилат (PMMA) и тому подобные. В дополнение к вышеупомянутым полимерам, может быть использована смесь полимеров, модифицированный полимер, производное, статистический сополимер, чередующийся сополимер, привитый сополимер, блок-сополимер и тому подобные. Среди них предпочтительно применение PEO, PPO, сополимера PEO-PPO, PVdF или PVdF-HFP. Соли лития хорошо растворяются в таких матричных полимерах. Матричные полимеры гелевого полимерного электролита могут проявлять превосходную механическую прочность при наличии сшитой структуры. Для придания матричным полимерам такой сшитой структуры необходимо только, чтобы с помощью подходящего инициатора полимеризации полимеризующийся полимер (например, PEO и PPO), приготовленный для получения полимерного электролита, подвергался полимеризационной обработке, такой как термическая полимеризация, полимеризация под действием ультрафиолетового излучения, радиационная полимеризация, полимеризация под действием электронного пучка или тому подобные. Вышеупомянутый неводный электролит может содержаться в слое активного материала электродов.

[0052] Наряду с этим, конкретной деталью, используемой для формирования сепаратора 17, является тонкопористая мембрана, выполненная, например, из полиолефина, такого как полиэтилен, полипропилен или тому подобные, углеводорода, такого как сополимер поливинилиденфторида-гексафторпропилена (PVdF-HFP) или тому подобные, или стекловолокна.

[0053] Согласно исследованию автора настоящего изобретения было выявлено, что несоосность наслоения, возникающая на поверхности раздела между слоем активного материала отрицательного электрода и сепаратором на стадии наслаивания во время изготовления аккумуляторной батареи с неводным электролитом, заметна, когда используют на практике сепаратор с термостойким изоляционным слоем (который далее для простоты разъяснения будет называться «сепаратором с нанесенным термостойким изоляционным слоем»), раскрытый в вышеупомянутом патентном документе 1, и было обнаружено, что такая несоосность наслоения, которая происходила при применении на практике сепаратора с нанесенным термостойким изоляционным слоем, эффективно подавляется в том случае, когда на практике используется конструкция согласно на
