Устройство для гравитационного спуска вдоль троса

Устройство для гравитационного спуска вдоль троса

Иллюстрации

Показать все

Реферат

Изобретение относится к спасательным средствам, которые применяются при аварийной эвакуации с высоты.

Известно устройство для гравитационного спуска вдоль троса, содержащее корпус, в котором размещен вращающийся фрикционный барабан, ручной тормоз и элемент крепления пользователя к корпусу [1].

Известное устройство не позволяет управлять скоростным режимом спуска спасателем с поверхности земли. Конструкция многодетальна и вследствие этого ненадежна.

Наиболее близким к предлагаемому является устройство для гравитационного спуска вдоль троса, содержащее подпружиненные к тросу фрикционные колодки, элемент крепления к пользователю и средство скоростного управляемого спуска, выполненное в виде вибратора, который взаимодействует с тросом посредством блока [2]. Благодаря такому устройству спасатель с поверхности земли может управлять спуском даже недееспособных людей. Недостаток этого устройства состоит в сложности конструкции, поскольку она содержит вибратор, поэтому и надежность устройства недостаточна.

В основу изобретения поставлена задача создания устройства для гравитационного спуска вдоль троса, в котором управление скоростным режимом с земли осуществляется измененем сил трения между барабаном и намотаным на него тросом натяжением последнего, что упрощает конструкцию устройства и повышает его надежность.

Поставленная задача решается тем, что в устройстве для гравитационного спуска вдоль троса, содержащем корпус, в котором размещен фрикционный барабан, элемент крепления пользователя к корпусу и средство скоростного управляемого спуска, фрикционный барабан жестко соединен с корпусом, а средство скоростного спуска выполнено в виде регулятора натяжения троса, намотаного на фрикционный барабан.

Такое выполнение устройства позволяет спасателю управлять скоростным спуском с земли без применения вибратора, что упрощает конструкцию и повышает надежность устройства.

Регулятор натяжения троса может быть выполнен в виде взаимодействующего с тросом кресла спасателя, которое оснащено упором в грунт.

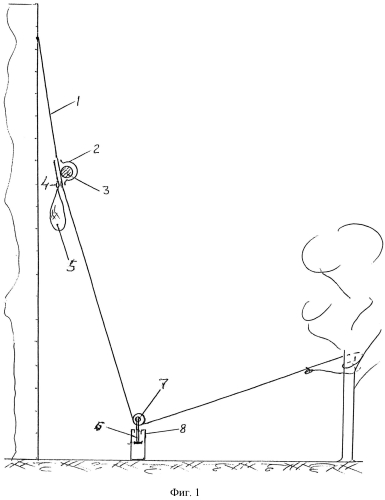

Суть изобретения поясняется на фиг. 1, на фиг. 2 представлено устройство в разрезе, а на фиг. 3 - разрез А-А на фиг. 2.

Устройство для гравитационного спуска вдоль троса 1 содержит корпус 2, с которым жестко соединен фрикционный барабан 3, элемент крепления 4 к пользователю /находится в мешке 5/, кресло спасателя 6, которое взаимодействует с тросом посредством блока 7 и оснащено упором в грунт 8, а также элементы дополнительного торможения 9, 10. Трос 1 намотан на барабан 3; один конец троса закреплен на сооружении, а другой - на дереве.

Управляемый спуск вдоль троса осуществляется следующим образом.

Спасатель, который сидит в кресле 6, приподнимается, опираясь руками на упор в грунт 8, ослабляя этим натяжение троса 1 /и соответственно, уменьшая силы трения между тросом и фрикционным барабаном 3/. Мешок с потерпевшим 5 плавно движется вниз под действием силы веса с учетом трения между тросом и фрикционным барабаном, уменьшение скорости спуска осуществляется увеличением натяжения троса постепенным освобождением упора 8 спасателем /то есть увеличением сил трения между тросом и барабаном/.

Таким образом, предложенное устройство позволяет управлять движением потерпевшего с поверхности земли без принудительной осцилляции, что упрощает конструкцию и повышает ее надежность.

Технический результат использования устройства состоит в сокращении продолжительности развертывания спасательных работ и в экономии затрат на изготовление устройства.

Источники информации

1. Спасательные устройства / Демин А.С., Катаева А.С., Катрасов П.А., Воронин Б.И. Обзорная информация. - М.: ГНИЦУИ, 1985, с. 13, рис. 5.

2. UA № 20140186, кл. A62B 1/14, от 9.01.2014, №92185.

1. Устройство для гравитационного спуска вдоль троса, содержащее корпус, в котором размещен фрикционный барабан, элемент крепления пользователя к корпусу и средство скоростного управляемого спуска, отличающееся тем, что фрикционный барабан жестко соединен с корпусом, а средство скоростного управляемого спуска выполнено в виде регулятора натяжения троса, намотанного на фрикционный барабан.

2. Устройство по п. 1, отличающееся тем, что регулятор натяжения троса выполнен в виде взаимодействующего с тросом креола спасателя, которое оснащено упором в грунт.
