Электрошокер

Электрошокер

Иллюстрации

Показать все

Реферат

Изобретение относится к средствам индивидуальной защиты, а более конкретно к электрошокерам.

Известны электрошокеры (ГОСТ Р50940-96 «Устройства электрошоковые»), содержащие источник высокого импульсного напряжения, активирующую разряд кнопку и рабочие электроды. Работа электрошокеров начинается после непосредственного электрического контакта рабочих электродов с телом цели. После активирования разряда источника высокого импульсного напряжения по телу цели начинает протекать ток. Биофизическое действие электрошокера связано не только с болью от поражения током. Энергия, накопленная в электрошокере, при контакте дуги с кожей преобразуется в переменное электрическое напряжение со специально рассчитанной частотой, вынуждающей мышцы в зоне контакта сокращаться чрезвычайно быстро. Эта ненормальная сверхактивность мышц приводит к молниеносному разложению сахара в крови, который питает мышцы. Иными словами, мышцы в зоне контакта на какое-то время теряют работоспособность. Параллельно импульсы блокируют деятельность нервных волокон, по которым мозг управляет данными мышцами.

Одним из основных недостатков является то, что для достижения полного поражения цели необходимо удерживать работающий электрошокер в контакте с ней 2-3 секунды, что определяет недостаточно высокую надежность его работы.

Известен электрошокер (В. Калинин. Шоковая терапия для преступников // Калашников. №3. 2004. С. 36-38), выбранный в качестве прототипа, который содержит источник высокого импульсного напряжения, снабженный зарядным устройством и электрической батареей, выводы которого через активирующую кнопку с помощью электрических проводов соединены с рабочими электродами, которые выполнены в виде контактных игл. При помощи энергии сжатого углекислого газа, находящегося в специальном одноразовом баллоне, электрошокер выбрасывает в цель на расстояние 4-5 метра два рабочих электрода - контактные иглы, которые соединены с выводами источниками высокого напряжения электрическими тонкими проводами. При активировании работы источника высокого импульсного напряжения между рабочими электродами происходит разряд. По электрическим проводам специально модулированный высоковольтный сигнал передается в тело нападающего. Напряжение холостого хода электрошокера составляет 50 кВ.

Если рабочие электроды находятся в электрическом контакте с целью в виде нападающего человека или животного, разряд начинает действовать на объект.

Одним из основных недостатков прототипа является то, что выстрел из данного электрошокера производится за счет энергии сжатого углекислого газа, в случае нарушения герметичности одноразового баллона данной энергии может быть недостаточно для доставки рабочих электродов к цели, отмеченный факт определяет невысокую надежность использования электрошокера.

Перед авторами стояла задача повышения надежности электрошокера за счет использования электромагнитной силы втягивания ферромагнитного сердечника в электрическую катушку при ее запитке.

Технический результат достигается следующим образом. В электрошокере, содержащем корпус, внутри которого жестко закреплен источник высокого импульсного напряжения, снабженный зарядным устройством и электрической батареей, активирующую кнопку, соединенную с помощью механических тяг со спусковым механизмом, электрически соединенным с рабочими электродами, которые соединены с выводами источника высокого импульсного напряжения, внутри корпуса жестко закреплен дополнительный источник высокого импульсного напряжения, который через активирующую кнопку соединен с цилиндрической электрической катушкой, во внутреннем окне которой расположен ферромагнитный сердечник, на торцевой поверхности которого жестко закреплены два цилиндрических бойка, находящихся в механическом контакте с торцами рабочих электродов, между активирующей кнопкой и источником высокого импульсного напряжения включен блок задержки.

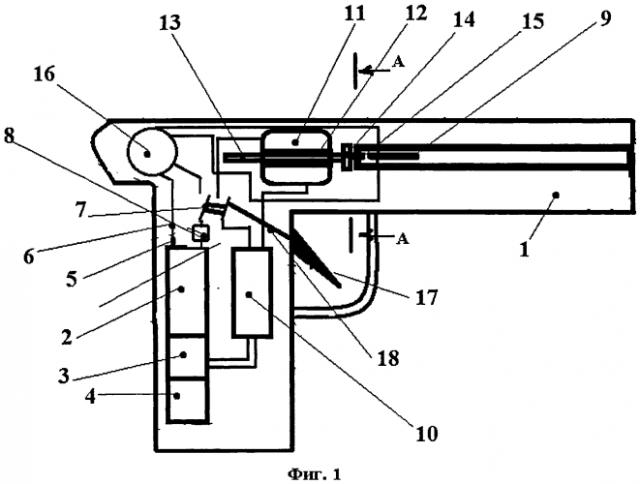

Сущность изобретения поясняется чертежами, где на фиг. 1 показан общий вид электрошокера, а на фиг. 2 - сечение ферромагнитного сердечника по А-А.

Электрошокер содержит корпус 1 (фиг. 1), внутри которого жестко закреплен источник высокого импульсного напряжения 2, например конденсаторная батарея емкостью 100 мкФ и напряжением холостого хода 50 кВ (В. Калинин. Шоковая терапия для преступников // Калашников. №3. 2004. С. 36-38), снабженный зарядным устройством 3 с батареей 4 (батарея 9 вольт, щелочная). Выводы 5 источника высокого импульсного напряжения 2 с помощью электрических проводов 6 через активирующую кнопку 7 через блок задержки 8 соединены с рабочими электродами 9. Рабочие электроды 9 выполнены в виде контактных игл. Внутри корпуса 1 жестко закреплен дополнительный источник высокого импульсного напряжения 10, который через активирующую кнопку 7 соединен с цилиндрической электрической катушкой 11, во внутреннем окне 12 которой расположен ферромагнитный сердечник 13. На торцевой поверхности одного конца 14 ферромагнитного сердечника 13 жестко закреплены два цилиндрических бойка 15 (фиг. 20), находящихся в механическом контакте с торцами рабочих электродов 9 (фиг. 1). Электрические провода 6 намотаны на бобины 16.

Со спусковым механизмом 17 с помощью механических тяг 18 соединена активирующая кнопка 7.

Работа устройства происходит следующим образом. При нажатии на спусковой механизм 17 с помощью механических тяг 18 приводится в действие активирующая кнопка 7. Сначала дополнительный источник высокого импульсного напряжения 10 электрически соединяется через провода 6 с цилиндрической электрической катушкой 11. В результате возникает импульсная электромагнитная сила, втягивающая ферромагнитный сердечник 13 в электрическую катушку 11, и два цилиндрических бойка 15 (фиг. 2) передают это силовое воздействие на рабочие электроды 9 (фиг. 1), под действием которого последние вылетают из корпуса 1 в сторону цели, с последующим попаданием и закреплением на ней. С временной задержкой, величина которой выбирается из расчета, что расстояние до цели равно ~ 4-5 м, а скорость вылета рабочих электродов 9 составляет ~ 50 м/с, после срабатывания активирующей кнопки 7 срабатывает источник высокого импульсного напряжения 2, и между рабочими электродами 9 появляется высокое напряжение, происходит разряд и поражение цели.

Как можно заметить, заявляемый электрошокер характеризуется повышенной надежностью, т.к. в его работе не используется сжатый газ для привода в движение рабочих электродов 9.

Электрошокер, содержащий корпус, внутри которого жестко закреплен источник высокого импульсного напряжения, снабженный зарядным устройством и электрической батареей, активирующую кнопку, соединенную с помощью механических тяг со спусковым механизмом, электрически соединенным с рабочими электродами, которые соединены с выводами источника высокого импульсного напряжения, отличающийся тем, что внутри корпуса жестко закреплен дополнительный источник высокого импульсного напряжения, который через активирующую кнопку соединен с цилиндрической электрической катушкой, во внутреннем окне которой расположен ферромагнитный сердечник, на торцевой поверхности которого жестко закреплены два цилиндрических бойка, находящихся в механическом контакте с торцами рабочих электродов, между активирующей кнопкой и источником высокого импульсного напряжения включен блок задержки.
