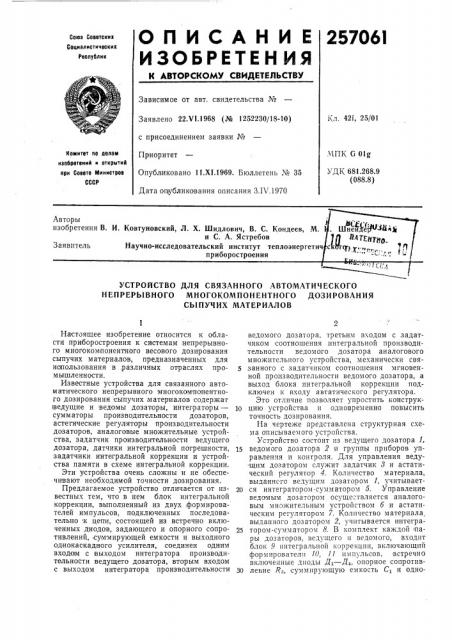

ОГ1ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

257061

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 421, 25/01

Заявлено 22.Ч1.1968 (№ 1252230/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 11.Х11969. Бюллетень № 35

Дата опубликования описания З.IV.1970.i1ПК O 01

УДК 681.268.9 (088.8) Комитет по волам иаобрвтеииЯ и открытиЯ при Совете Министров

СССР

УСТРОЙСТВО ДЛЯ СВЯЗАННОГО АВТОМАТИЧЕСКОГО

НЕПРЕРЫВНОГО МНОГОКОМПОНЕНТНОГО ДОЗИРОВАНИЯ

СЫПУЧИХ МАТЕРИАЛОВ

Настоящее изобретение относится к области приборостроения к системам непрерывного многокомпонентного весового дозирования сыпучих материалов, предназначенных для использования в,различных отраслях промышленности.

Известные устройства для связанного автоматического непрерывного многокампонентного дозирования сыпучих материалов содержат

1ведущие и:ведомы дозаторы, интеграторы— сумматоры производительности дозаторов, астетические регуляторы производительности дозаторов, аналоговые множительные устройства, задатчик производительности ведущего дозатора, датчики интегральной погрешности, задатчики интегральной коррекции и устройства памяти в:схеме интегральной коррекции.

Эти устройства очень сложны и не обеспечивают необходимой точности дозирования.

Предлагаемое устройство отличается от известных тем, что в нем блок интегральной коррекции, выполненный из двух,формирователей импульсов, подключенных последовательно .к цепи, состоящей из встречно включенных диодов, задающего .и опорного сопротивлений, суммирующей емкости и выходного однокаскадного усилителя, соединен одним входом с выходом интегратора производительности ведущего доватора, вторым входом с выходом интегратора производительности ведомого дозатора, третьим входом с задатчиком соотношения интегральной производительности ведомого дозатора аналогового множительного устройства, механически свя5 занного с задатчпком соотношения мгновенной производительности ведомого дозатора, а выход блока интегральной коррекции подключен к входу автатического регулятора.

Это отличие позволяет упростить конструк10 цию устройства и одновременно повысить точность дозированпя.

На чертеже представлена структурная схема описываемого устройства.

Устройство состоит нз ведущего дозатора 1, 15 ведомого дозатора 2 и группы приборов управления и контроля. Для управления веду-щим дозатором служит задатчик 8 и астатический регулятор 4. Количество материала, выданнсго ведущим дозатором 1, учитывает20 ся интегратором-сумматором 5. Управление ведомым дозатором осуще=твляется аналоговым множительным устройством 6 и астатическим регулятором 7. Количество материала, выданного дозатором 2, у пттывается интегра25 Topoxf-c) мматором 8. В комп leI1T каждой 1113ры дозаторов, ведущего II ведомого, входит блок 9 интегральной коррекции, включающий формирователп 10, !1 импульсов, встречно включепные ДиоДы Дт —, 1,, опоРное сопРотпв30 ление R,„ñóììèðóloùóþ емкость С, и одно257061

55 каскадный выходной усилитель 12. При связанном дозировании более двух компонентов каждая последующая секция содержит приборы и устройства, включаемые в контур управления ведомого доватора. Например при трехкомпонентном дозировании в устройство включаются аналоговое множительное устройстьо 1», блок 14, интегральной коррекции, интегратор-сумматор 15, астатический регулятор lб и дозатор 17.

Устройство работает следующим образом.

Ведущая компонента дозируется дозатором 1. производительность которого задается задатч:и ом 8 и стабилизируется астатическим регулятором 4 на уровне, задаваемом задатчиком 8.

Ведомая компонента дозируется ведомым доватором 2, уровень производительности которого задается аналоговым множительным устройством б в определенном отношении к производительности ведущего доватора и поддерживается астатическим регулятором

7. »(оличество материала, выдаваемого ведущим дозатором 1 и ведомым дозатором 2, учитывается интеграторами-сумматорами 5 и 8. Интеграторы-сумматоры построены на базе преобразователя ток — частота и электромагнитного счетчика. Импульсы, возникающие при срабатывании электромагнитных счетчиков в интеграторах-сумматорах количества материала, подаются на формирователи импульсов 10 и 11 блока 9 интегральной коррекции. Формирователи импульсов служат для стандартизации вольтсекундной площади импульсов, подаваемых на суммирующий конденсатор С,. Стандартизованные импульсы от сумматора 5 и формирователя 10 поступают на конденсатор С, через блокирующую диодную цепь Д»,Д> и переменное сопротивление R». Стандартизованные импульсы от сумматора 8 и формирователя 11 IIOступают на конденсатор С» через блокирующую диодпую цепь Д», Д» и опорное сопротивление R>, В любой момент времени заряд конденсатора С» определяется алгебраической суммой заряда, поступающего по цепи

Д2, Д» R» — С и заряда, поступающего по цепи Д„, Дз R;> Сь Напряжение на клеммах конденсатора С», величина и знак которогс определяется суммарным зарядом, .подается на вход усилителя 12. Выходной сигнал усилителя 12 поступает на один из входов астатического регулятора 7. Если количество материала, выдаваемого ведовым доватором

2, соответствует соотношению, заданному аналоговым множительным устройством б, суммарный заряд на конденсаторе С> будет равен нулю и, следовательно, будет равен нулю корректирующий сигнал. В случае, когда гранулометрический состав дозируемого материала резко неоднороден, в системе возникает несоответствие соотношения действительной производительности дозаторов 1 и

2 величине, заданной задатчиком Rg мгновенного значения производительности ведомого доватора. Тогда соотношение количества импульсов, поступающих на блок интегральной коррекции 9 от интеграторов-сумматоров 5 и

8, которое задается задатчиком R» интегральной производительности, жестко механически связанного с задатчиком Я, также не будет соответ" гвовать заданному значению. На конденсаторе С» начнет накапливаться заряд, под действием которого на вход астатического регулятора 7 будет подан корректирующий сигнал. Знак и величина корректирующего сигнала зависят от знака и величины интегральной погрешности. По мере того как эта погрешность будет ком пенсироваться, происходит перезаряд конденсатора С и при полной компенсации станут равным нулю заряд на конденсаторе С» и корректирующий сигнал.

Предмет изобретения

Устройство для связанного автоматического непрерывного многокомпонентного дозирования сыпучих материалов, содержащее ведущий и ведомые дозаторы, интеграторы-сумматоры производительности дозаторов, астатические регуляторы производительности дозаторов, аналоговые множительные устройства, задатчик производительности ведущего дозатора и блок интегральной коррекции, отличающееся тем, что, с целью упрощения конструкции с одновременным повышением точности доз ирования, блок интегральной коррекции, выполненный из двух форм ирователей им,пульсов, подключенных последовательно к цепи, состоящей из встречно включенных диодов, задающего и опорного сопротивлений суммирующей емкости и выходного однокаскадного усилителя, соединен одним входом с выходом интегратора производительности ведущего доватора, вторым входом с выходом интегратора производительности ведового дозатора, третьим входом с задатчиком соотношения интегральной производительности ведомого доватора аналогового множительного устройства, механически связанного с задатчиком соотношения мгновенной производительности ведового доватора, а выход блока интегральной коррекции подключен к входу астатического регулятора.
